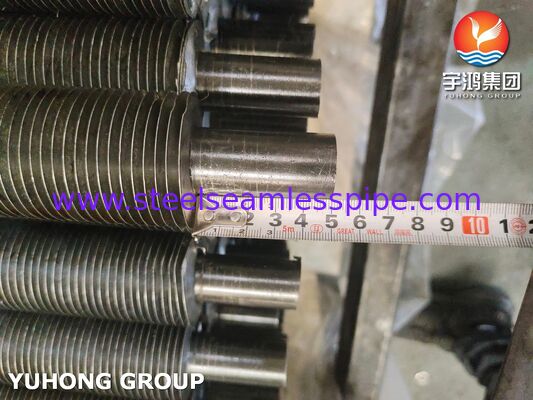

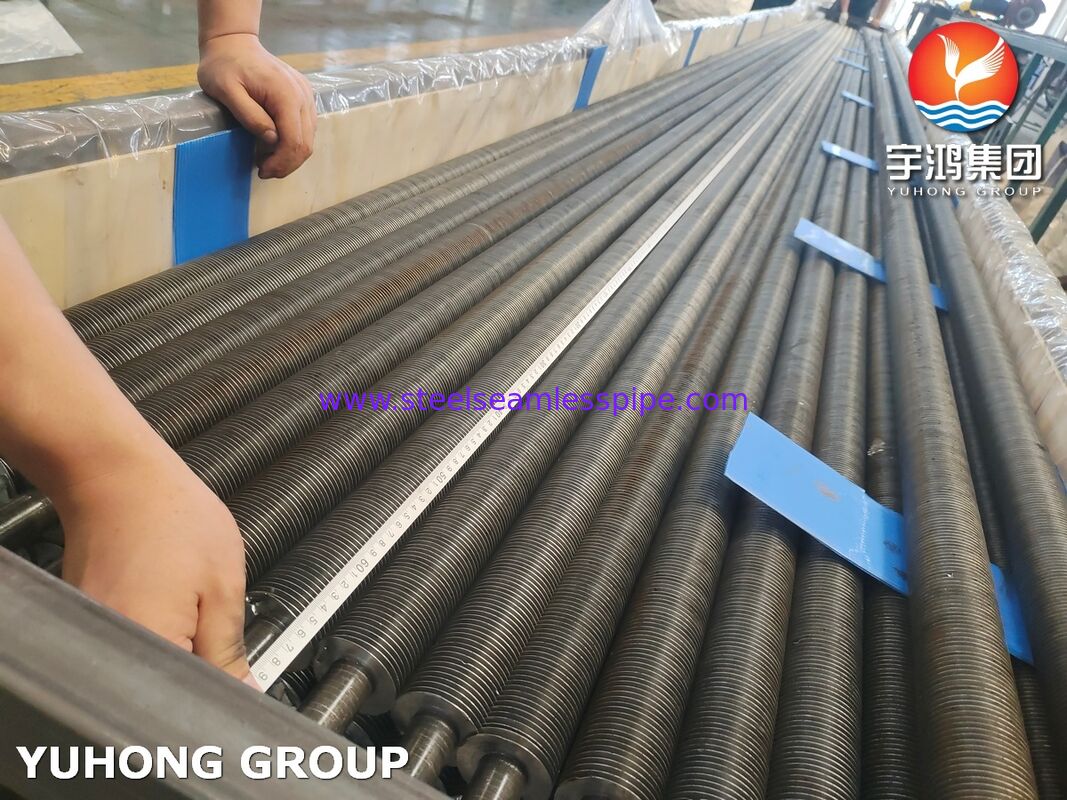

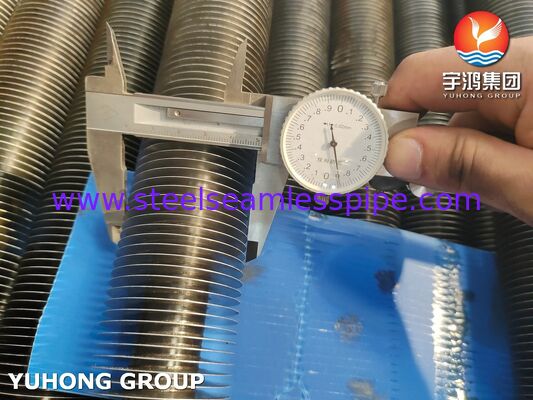

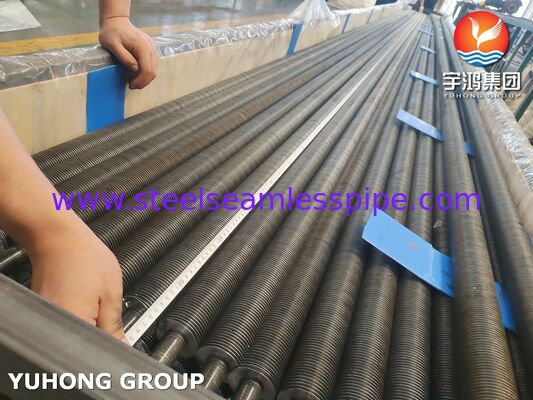

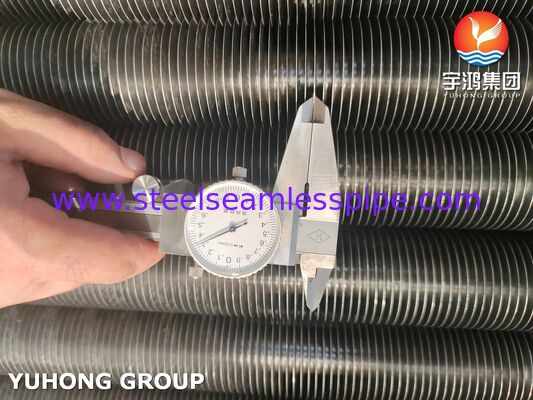

Tubos con aletas de tipo G incorporados de alto rendimiento para una transferencia de calor eficiente
Nuestros tubos con aleta de tipo G (también conocidos como tubos con aleta de tipo G o tubos con aleta de ranura) ofrecen una eficiencia superior de transferencia de calor en aplicaciones industriales exigentes.Estos tubos cuentan con un tubo de base de acero de bajo carbono ASTM A179 sin costuras con aletas de aluminio incrustadas mecánicamente en una ranura helicoidal mecanizada con precisión en la superficie del tubo.
Esta unión mecánica robusta garantiza un excelente contacto térmico, resistencia a altas temperaturas (hasta aproximadamente 350 ∼ 400 °C) y durabilidad a largo plazo bajo ciclos térmicos y vibraciones.Los fabricantes e ingenieros eligen ampliamente estos tubos para intercambiadores de calor refrigerados por aire, condensadores y otros sistemas de recuperación de calor.
Material del producto: tubo de base de acero al carbono sin costura ASTM A179 + aletas de aluminio
Material del tubo base: ASTM A179 / ASME SA179 tubos de acero de bajo carbono sin costuras tirados en frío, ideales para intercambiadores de calor y condensadores debido a su excelente formabilidad, soldabilidad y conductividad térmica.
Material de las aletas: Aluminio de alta pureza (generalmente aleación 1060 o 1100), seleccionado por su excelente conductividad térmica, propiedades ligeras y resistencia a la corrosión en condiciones atmosféricas.
Composición química
Tubos de base (acero al carbono ASTM A179)
| El elemento |
Composición (%) |
| El carbono (C) |
0.06 a 0.18 |
| Manganeso (Mn) |
0.27 a 0.63 |
| Fósforo (P) |
≤ 0035 |
| El sulfuro (S) |
≤ 0035 |
| El silicio (Si) |
≤ 0,25 (típico) |
Las aletas (aleación de aluminio 1060 - típico)
| El elemento |
Composición (%) |
| Aluminio (Al) |
≥ 99 años60 |
| El cobre (Cu) |
≤ 005 |
| El hierro (Fe) |
≤ 035 |
| El silicio (Si) |
≤ 025 |
| Otros (cada uno) |
≤ 003 |
Estructura de tubos con aletas y proceso de inserción
El diseño integrado G-Type crea un fuerte y permanente vínculo mecánico:
- Las aletas: tira de aluminio continuada envuelta bajo tensión.
- Proceso de inserción: se coloca una ranura helicoidal (aproximadamente 0,25 ∼ 0,5 mm de profundidad) en la pared del tubo.Esto da como resultado un excelente contacto metal a metal con una mínima resistencia térmica.
Este proceso asegura que las aletas permanezcan firmemente unidas incluso bajo altas temperaturas, vibraciones o expansión térmica, superando las aletas envueltas o de tipo L en fiabilidad.
Dimensiones y tolerancias estándar
Las especificaciones típicas (disponibles en tamaños personalizados):
| Parámetro |
Rango de acción |
| OD del tubo base |
15.88 mm 50.8 mm (generalmente 19 38.1 mm) |
| espesor de la pared del tubo de base |
1.0 ️ 3,0 mm (min. ~ 2,11 mm / 14 BWG para muchas aplicaciones) |
| Altura de las aletas |
6.35 ¥ 25.4 mm (generalmente 9.5 ¥ 16 mm) |
| El grosor de las aletas |
~ 0,3 0.5 mm (generalmente 0,4 mm) |
| Peso de las aletas (FPI) |
5 13 aletas por pulgada (generalmente 8 11 FPI) |
| OD del tubo de aleta (sobre las aletas) |
Hasta ~ 57 ∼ 70 mm, según la altura |
| Duración del tubo |
Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85 |
Tolerancias (normas típicas de la industria):
- OD de la aleta: +0 / -0,38 mm (o según lo especificado)
- Altura de las aletas: ±0,2 mm
- La inclinación de las aletas: ± 1%
- Los extremos desnudos del tubo: ±6 mm
- longitud: ±3 mm o según las especificaciones del cliente (por ejemplo, ±3,2 mm para < 7,3 m)
Ventajas de rendimiento
- Excelente transferencia de calor: La unión mecánica apretada minimiza la resistencia al contacto para una eficiencia superior.
- Resistencia a altas temperaturas: adecuado para el funcionamiento continuo hasta 350-400 °C.
- Enlace duradero: Las aletas resisten el aflojamiento por el ciclo térmico, las vibraciones o el flujo de aire de alta velocidad.
- Resistencia a la corrosión: Las aletas de aluminio funcionan bien en ambientes atmosféricos y ligeramente corrosivos.
- Diseño compacto: el aumento de la superficie permite intercambiadores de calor más pequeños y eficientes.
- Resistencia mecánica: el diseño incorporado maneja la presión y las tensiones mecánicas de manera efectiva.
Áreas de aplicación detalladas
Los tubos con aletas de tipo G incorporados destacan en:
- Petroquímica y refinación: Intercambiadores de calor refrigerados por aire (enfriadores de ventilador), condensadores y recuperación de calor residual.
- Generación de energía: condensadores de vapor, economizadores y enfriamiento de los gases de escape de las turbinas.
- Petróleo y gas: sistemas de refrigeración de procesos y sistemas de compresión de gas.
- Metalurgia y siderurgia: Unidades de refrigeración y recuperación de calor de gas a alta temperatura.
- Procesamiento químico: Reactores y condensadores de columnas de destilación.
- HVAC y refrigeración: condensadores y evaporadores refrigerados por aire a gran escala.
Estos tubos están probados en proyectos para clientes importantes en los sectores de Sinopec, PetroChina y energía/metallurgia mundial.
¿Por qué elegir nuestros tubos con aletas incrustadas tipo G?
Nuestras ventajas incluyen:
- Líneas de producción avanzadas de ranuras y incrustaciones CNC para una calidad precisa y repetible.
- Estricta trazabilidad del material con certificados de ensayo de fábrica completa (EN10204 3.1/3.2).
- Soporte de ingeniería personalizado para dimensiones, materiales y requisitos de rendimiento específicos.
- Control de calidad exhaustivo: comprobación de dimensiones, pruebas hidrostáticas, dureza e inspección visual.
- Una sólida experiencia en la exportación de envases optimizados para el transporte marítimo a mercados de todo el mundo.
Nuestros tubos cumplen o exceden las normas ASTM, ASME y internacionales, asegurando una larga vida útil y un rendimiento óptimo en sus sistemas de transferencia de calor.
Póngase en contacto con nosotros hoy mismo para obtener cotizaciones detalladas, dibujos técnicos o especificaciones personalizadas.
