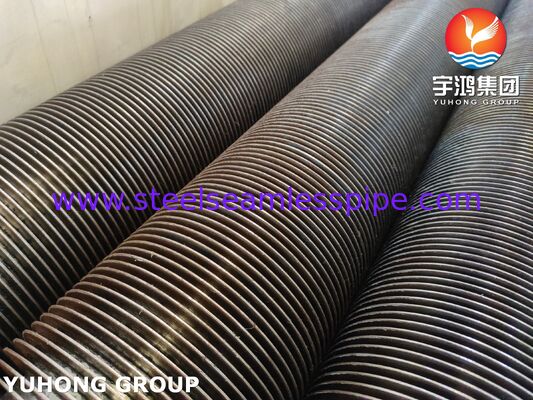

Tubos con aletas soldados por alta frecuencia: tubo base TP321H con aletas de acero al carbono
Introducción del producto
Los tubos con aletas soldados por alta frecuencia (HF) son componentes de transferencia de calor de alta eficiencia fabricados enrollando continuamente y soldando simultáneamente una tira de aletas en un tubo base mediante soldadura por resistencia de alta frecuencia. Este proceso crea una fuerte unión metalúrgica sin material de relleno, lo que garantiza un excelente rendimiento de transferencia de calor, alta resistencia mecánica y confiabilidad en condiciones de alta temperatura y alta presión.
Nuestro tubo base TP321H + aletas de acero al carbono Los tubos con aletas soldados HF combinan la resistencia superior a la corrosión a altas temperaturas y la resistencia a la fluencia del acero inoxidable TP321H con la conductividad térmica rentable de las aletas de acero al carbono. Son ideales para entornos industriales exigentes.
Material del producto
Material del tubo base: ASTM A213/A312 TP321H (acero inoxidable austenítico estabilizado con titanio con alto contenido de carbono) Material de la aleta: Acero al carbono (normalmente Q235, S235JR o equivalente) Proceso de soldadura: Soldadura por resistencia de alta frecuencia (HFRW)
Composición química
Tubo base – TP321H
| Elemento |
Composición (%) |
| Carbono (C) |
0,04 – 0,10 |
| Manganeso (Mn) |
2.00 máximo |
| Fósforo (P) |
0,045 máx. |
| Azufre (S) |
0,030 máx. |
| Silicio (Si) |
1,00 máximo |
| Cromo (Cr) |
17,0 – 20,0 |
| Níquel (Ni) |
9,0 – 12,0 |
| Titanio (Ti) |
4 × (C + N) mín. – 0,70 máx. |
| Hierro (Fe) |
Balance |
Aletas – Acero al carbono
| Elemento |
Composición típica (%) |
| Carbono (C) |
0,12 – 0,20 |
| Manganeso (Mn) |
0,30 – 0,70 |
| Fósforo (P) |
0,045 máx. |
| Azufre (S) |
0,045 máx. |
| Silicio (Si) |
0,30 máx. |
| Hierro (Fe) |
Balance |
Estructura del producto y proceso de fabricación
El tubo con aletas consta de tres partes principales:
- Tubo base (TP321H): proporciona resistencia a altas temperaturas, resistencia a la oxidación y a la corrosión.
- Aletas (acero al carbono): aumentan significativamente la superficie externa para mejorar la transferencia de calor por convección.
- Costura de soldadura: formada mediante soldadura por resistencia de alta frecuencia, creando una unión metalúrgica helicoidal continua.
Proceso de fabricación: la tira de aletas de acero al carbono se enrolla helicoidalmente alrededor del tubo base giratorio TP321H mientras la corriente de alta frecuencia concentra el calor en el punto de contacto. La presión de forja crea una unión fuerte con una mínima zona afectada por el calor, lo que da como resultado una alta integridad de la soldadura y un excelente rendimiento térmico.

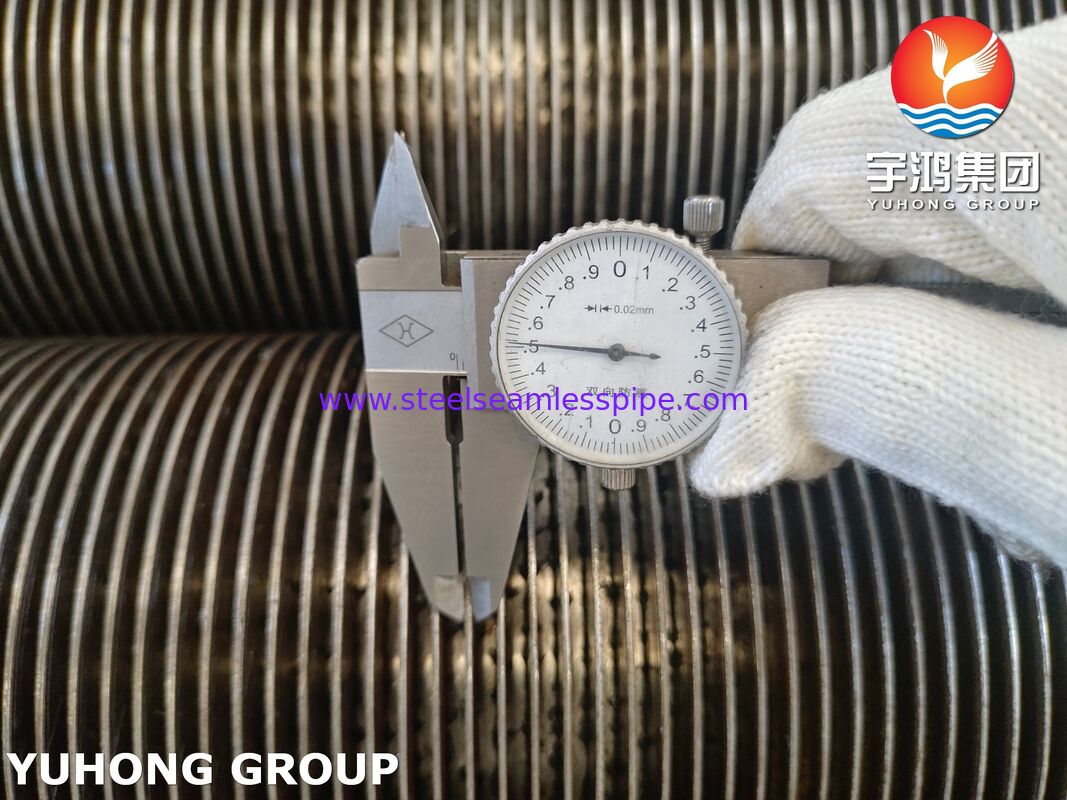

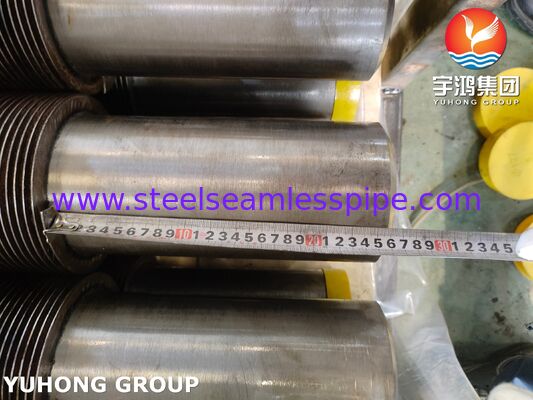

Dimensiones y tolerancias
Rangos típicos (tamaños personalizados disponibles):
- Diámetro exterior del tubo base: 25 mm – 219 mm
- Altura de la aleta: 10 mm – 25 mm
- Grosor de la aleta: 0,8 mm – 2,0 mm
- Paso de aleta (densidad): 8 – 20 aletas por pulgada (FPI)

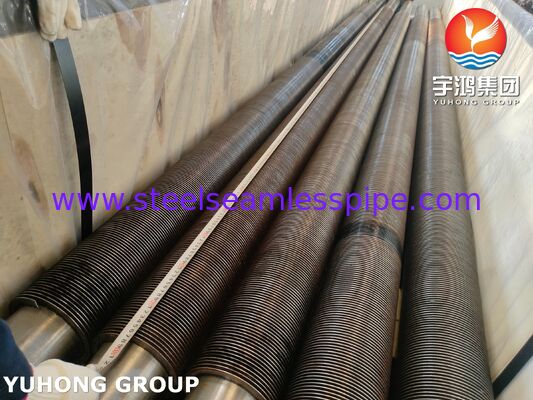

- Longitud del tubo: hasta 24 metros
Tolerancias dimensionales (Referencia ASME/Estándares de la Industria):
| Parámetro |
Rango de tolerancia |
| Diámetro exterior del tubo base |
± 0,75 % o ± 0,5 mm |
| Espesor de la pared |
± 10 % o ± 0,2 mm |
| Altura de la aleta |
± 0,75 mm |
| Paso de aleta |
± 1 aleta por metro |
| Rectitud |
≤ 2 mm por metro |
| Longitud |
± 5 mm (cortado a medida) |
Ventajas de rendimiento
- Excelente resistencia a altas temperaturas: el tubo base TP321H ofrece una resistencia superior a la fluencia y a la rotura por tensión de hasta 800 °C+.
- Fuerte unión metalúrgica: la soldadura HF proporciona una eficiencia de unión cercana al 100 % sin espacios, lo que garantiza una larga vida útil.
- Alta eficiencia de transferencia de calor: el área de superficie aumentada (hasta 8 a 12 veces el tubo desnudo) y la geometría de aleta optimizada promueven el flujo turbulento.
- Resistencia a la corrosión y oxidación: la estabilización del TP321H con titanio previene la precipitación de carburo y la corrosión intergranular.
- Eficiencia de costos: las aletas de acero al carbono reducen el costo total del material y al mismo tiempo mantienen el rendimiento.
- Resistencia mecánica: Resiste ciclos térmicos, vibraciones y entornos de alta presión.
Campos de aplicación detallados
Estos tubos con aletas HF TP321H/CS se utilizan ampliamente en:
- Generación de Energía: Calderas, economizadores, sobrecalentadores, HRSG (Generadores de Vapor con Recuperación de Calor)
- Petroquímica y refinación: calentadores de combustión, unidades de recuperación de calor residual, enfriadores de aire
- Procesamiento químico: intercambiadores de calor de alta temperatura
- Siderurgia y metalurgia: hornos de recalentamiento y calderas de calor residual
- Cemento e incineración: sistemas de recuperación de calor de gases de escape de hornos
- Marino y offshore: economizadores de gases de escape
Nuestras ventajas y experiencia
Con más de 15 años de experiencia en la fabricación y exportación de tubos con aletas soldados por alta frecuencia, nos especializamos en combinaciones de base de acero inoxidable + aletas de acero al carbono para aplicaciones críticas de alta temperatura.
Nuestras ventajas incluyen:
- Líneas de producción automáticas avanzadas de soldadura HF con estricto control de proceso.
- Trazabilidad completa del material e inspección de terceros (SGS, BV, TUV).
- Soporte de diseño personalizado basado en condiciones operativas específicas (temperatura, presión, medios).
- Precios competitivos combinados con estándares de calidad premium europeos y estadounidenses.
- Entrega rápida y logística global confiable.
Hemos suministrado con éxito miles de toneladas de tubos con aletas TP321H/CS a plantas de energía y proyectos petroquímicos en el Sudeste Asiático, Medio Oriente y Europa, obteniendo pedidos repetidos consistentes de clientes satisfechos.
¿Listo para optimizar su sistema de transferencia de calor? Contáctenos hoy para cotizaciones técnicas detalladas, dibujos y muestras.
