ASTM B171 C46400 Hojas de tubos de latón naval para agua de mar y refrigeradores marinos - Componente de intercambiador de calor de aleación de cobre mecanizado de precisión

Grupo Yuhong: Componentes para intercambiadores de calor de precisión

Yuhong Group Co., Ltd. suministra sistemas térmicos completoslos intercambiadores de calor de cáscara y tubo (diseños de intercambiadores de calor TEMA), los recipientes a presión y los refrigeradores de aire- así como cada componente interno crítico:Tubo de aleta, tubo de horno, tubo de intercambiador de calor, tubo sin costuras de acero inoxidable, tubo de aleación de níquel, tubo de aleación de cobre, lámina de tubo de intercambiador de calor y paquete de tubo de intercambiador de calor.

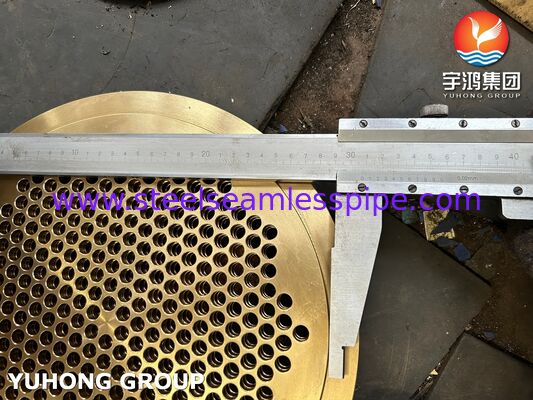

Se muestra en la fotografía adjunta es uno de nuestrosLas hojas de metal de latón de uso naval ASTM B171 C46400- un componente de aleación de cobre resistente a la corrosión y de alta resistencia diseñado para aplicaciones de refrigeración de agua de mar y marinas.

Enfoque del producto: Hoja de tubos de latón naval El estándar para intercambiadores de calor de agua de mar

Elhojas de tubo del intercambiador de calores uno de los componentes de retención de presión más críticos de cualquier intercambiador de calor de caparazón y tubo.y debe soportar tanto las fuerzas mecánicas de expansión del tubo como los ciclos de presión/temperatura de funcionamiento.

Basado en la imagen, esta lámina muestra:

• El material:ASTM B171 C46400 (bronce naval / aleación de cobre-zinco-estaño)

• Tipo de material:Hoja de tubo de aleación de cobre especialmente diseñada para resistir el agua de mar

• Mecanizado:Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85

• Marcado:Estampado claramente con la identificación del material ("ASTM B171 C46400 TUBESHEET") para una trazabilidad completa

¿Por qué el latón naval (C46400) para hojas de tubo?

Componentes clave que interactúan con esta hoja

Lo más destacado de nuestro tubo de latón naval

• Resistente a la desincificación:El contenido de estaño y arsénico evita la lixiviación selectiva de zinc, el modo de fallo más común en el latón ordinario.

• Perforación de precisión:Los orificios de los tubos se perforan con tolerancias de diámetro exactas (normalmente +0,05/-0,00 mm) para garantizar un laminado constante del tubo.

• Las demás:Las ranuras internas (normalmente 2 o 3 ranuras por orificio) aumentan la resistencia a la extracción de los tubos expandidos.

• Las placas forjadas o laminadas:Suministramos hojas de tubo C46400 comoLas demás:(para grueso/alta presión) oplacas laminadas(para los derechos de aduana estándar).

• Trazabilidad completa:Cada lámina de tubo está sellada con el grado de material y la identificación de inspección como se muestra en su fotografía.

Módulo de conocimientos: C46400 Latón naval frente a otras hojas de tubos de aleación de cobre Guía de selección

Cuando elegir la lámina de latón naval C46400:

• El agua de enfriamiento esagua de mar limpia o agua salobre(no muy contaminado)

• Velocidad controlada(normalmente de 1,5 a 2,5 m/s a través de tubos)

• No hay amoníaco.en el agua (por ejemplo, no aguas abajo de las plantas de fertilizantes)

• Necesitas unaAlternativa rentable al cobre-níquelpara el servicio de agua de mar moderada

Aplicaciones comunes para las hojas de tubos C46400

• Los intercambiadores de calor de los buques:Refrigeradores de agua para el caparazón del motor, refrigeradores de aceite lubricante (lado del agua de mar)

• Instalaciones eléctricas costeras:Condensadores de agua de refrigeración auxiliares, refrigeradores de rodamientos

• Instalaciones de desalinización:Los demás aparatos para la fabricación o el almacenamiento de productos del capítulo 85

• Las plataformas offshore:Refrigeradores de proceso (en los que a menudo se prefiere el Cu-Ni, pero el latón naval se utiliza para tareas menos críticas)

• Las demás máquinas de refrigeraciónRefrigeración de agua de mar de una sola vez

Ventajas de pedir una hoja de tubería C46400 al Grupo Yuhong

• Exactamente a su dibujo:Mecanizamos su dimensión, patrón de agujero, especificación de ranura y diseño del agujero del perno.

• Rápida respuesta:Las piezas blancas forjadas o de chapa se mecanizan típicamente en 2-4 semanas.

• cualquier aleación de cobre:C46400, C70600, C71500, C44300 todos disponibles.

• Los componentes o el paquete completo:Proporcionamos sólo la lámina de tubos o la completael conjunto de tubos del intercambiador de calor(tubos, placas de tubos, deflectores, barras de unión) ensamblados.

• Documentación completa:Certificado de ensayo de materiales (MTC), informe de dimensiones y (si es necesario) informe de ensayo PMI.

Módulo de conocimiento: Cómo especificar correctamente una hoja de tubería de reemplazo C46400

Para evitar desajustes costosos, necesitamos la siguiente información (envíe cualquiera de ellas):

1. Dibujo original de la lámina del tuboDuplicamos el patrón del agujero, el grosor, la sobredosis y la ubicación de las ranuras exactamente.

2. Hoja de tubo vieja (muestra física)Podemos medir, hacer ingeniería inversa y fabricar una coincidencia perfecta.

3. Hoja de datos del intercambiadorIdentificación del caparazón, OD y paso del tubo, detalles de la junta, diámetro del círculo del perno.

Errores comunes a evitar con las placas de tubo de latón naval:

• Diámetro del orificio del tubo incorrecto demasiado apretadas y no se pueden insertar los tubos; las juntas demasiado sueltas y enrolladas tienen fugas.

• Falta de ranurasLos tubos se desprenderán bajo presión o ciclo térmico.

• Material incorrectoC46400 vs. C44300 vs. C70600 confusión. Siempre confirme la aleación.

• Desajuste galvánicoNo empareje la lámina de tubo C46400 con tubos de acero inoxidable sin juntas aislantes (riesgo de corrosión galvánica rápida).

Detalles del patrón y la ranura de los orificios de los tubos para el C46400 (por TEMA / ASME)

Suministro de componentes

Si sólo necesita piezas (no un intercambio completo), le suministramos:

• Tubos para intercambiadores de calor- aleación de cobre (C44300, C70600, C71500), cortada a la longitud, preparada para la laminación

• Las demás- para refrigeraciones de aire o instalaciones de recuperación de calor residual

• Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85- en latón naval o acero al carbono revestido

• Tubo sin costura de acero inoxidable, tubo de aleación de níquel¢ disponible por separado para otras aplicaciones

• Las demás máquinas y aparatos para la fabricación de piezas de plástico¥ paquetes completos de piezas de repuesto

Industrias típicas que utilizan hojas de tubo C46400

Obtenga una cotización para su C46400 Tubesheet

Para citar una lámina de latón naval como la de su fotografía, envíe lo siguiente aJimmy@steelseamlesspipe.com No puedo hacer nada.:

• Dibujo (PDF, escaneo o boceto manual con dimensiones clave: OD, grosor, tamaño y tono del orificio del tubo, círculo del perno)

• O: envíenos su hoja de tubo para ingeniería inversa (envío de retorno organizado)

• Grado de material: C46400 (como se muestra) u otra aleación de cobre

• Cantidad requerida (1 pieza o serie de producción)

Responderemos con un dibujo dimensional para la aprobación, precio y horario de entrega. Normalmente 48 horas.
