Aletas de acero al carbono con tubo de aleta dentado ASTM A192 para intercambiador de calor

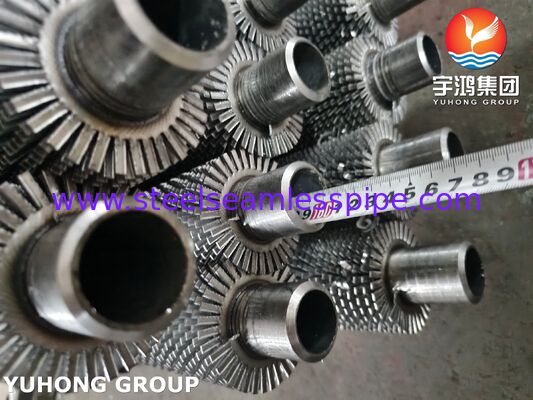

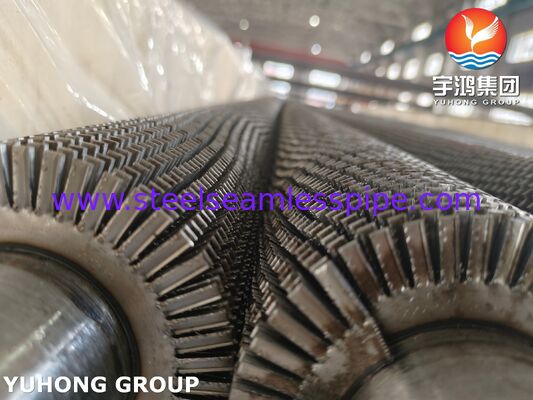

Tubos con aletas dentadas (tubo base ASTM A192 + aletas de acero al carbono)

Tubos de aleta dentada incorporados de alto rendimiento para una transferencia de calor mejorada

Nuestros tubos de aleta dentada, con un tubo de base de acero al carbono ASTM A192 sin costuras de alta calidad con aletas dentadas de acero al carbono (CS) incrustadas,ofrecer una eficiencia superior de transferencia de calor en aplicaciones industriales exigentesEstos tubos están diseñados para ambientes de alta presión, ofreciendo un excelente rendimiento térmico, resistencia mecánica y fiabilidad a largo plazo.

Como exportador experimentado de componentes de intercambiadores de calor, nos especializamos en la fabricación y suministro de tubos de aleta dentada de primera calidad que cumplen o exceden los estándares internacionales.Nuestros productos ayudan a los clientes a optimizar la eficiencia energética, reducir el tamaño del equipo y reducir los costes operativos en calderas, intercambiadores de calor y sistemas de enfriamiento por aire.

Especificaciones del material del producto

Material del tubo base: ASTM A192/ASME SA192 Tubos de calderas de acero al carbono sin costuras Material de las aletas: acero al carbono (grados comunes: 08F, SPCC,o acero de bajo carbono equivalente para una formabilidad y conductividad térmicas óptimas)

Composición química

Compuesto químico de los tubos de base ASTM A192 (en %):

Material de las aletas de acero al carbono Composición química (típica para 08F/SPCC): Acero de bajo contenido de carbono con C ≤ 0,08%, Mn 0,25-0,50%, P ≤ 0,035%, S ≤ 0,035%.Esto garantiza una excelente ductilidad para la formación de serraduras y una fuerte unión mecánica.

Estructura y proceso de fabricación de los tubos de aleta serrada

Nuestros tubos de aletas dentadas utilizan un proceso incorporado (tipo G) para una resistencia de unión superior:

• Tubos de base: Los tubos de acero al carbono ASTM A192 sin costuras de alta presión proporcionan la integridad estructural del núcleo y la resistencia a la presión.

• aletas: la tira de acero al carbono está dentada ("U" o "V") para aumentar la turbulencia superficial y interrumpir las capas de borde para una mejor transferencia de calor convectivo.

• Proceso incrustado: Una ranura se mecaniza con precisión en el tubo base.La banda de aleta dentada se enrolla en la ranura y se bloquea mecánicamente rodando el material del tubo sobre la base de la aletaEsto crea un enlace fuerte, similar a la metalurgia sin materiales de relleno adicionales, resistente a las vibraciones, el ciclo térmico y las altas temperaturas (hasta ~ 400 ° C / 752 ° F).

Este diseño incorporado ofrece un mejor rendimiento que las alternativas envueltas o soldadas en aplicaciones de alto estrés, minimizando la resistencia térmica en la interfaz del tubo de aleta.

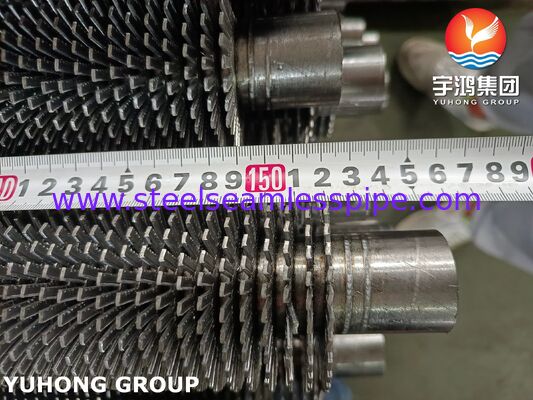

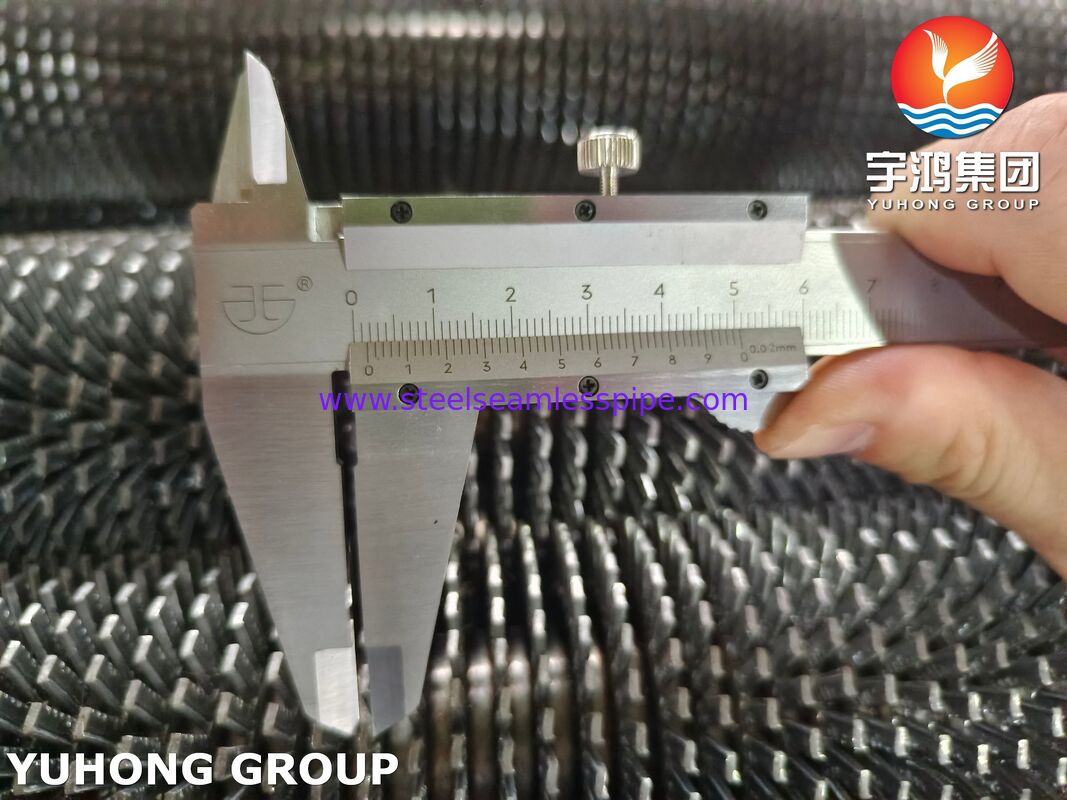

Dimensiones y tolerancias

Mantenemos tolerancias de fabricación estrictas para asegurar el ajuste perfecto en los conjuntos de intercambiadores de calor.

Dimensiones típicas (personalizables):

• OD del tubo de base: 16 mm ∼ 63 mm (común: 25-57 mm)

• Alturas de las aletas: 8 mm 35 mm

• El espesor de las aletas: 0,4 mm ∼1,5 mm (serrado)

• La distancia entre las aletas es de 3 ¢ 333 aletas por metro (1-8 FPI)

• Duración del tubo: Hasta 10-12 metros o según sea necesario

Las tolerancias de las dimensiones (rango estándar):

• OD del tubo base: ±0,1 mm a ±0,2 mm

• espesor de la pared: ± 10% o según la norma ASTM A192

• Altura de las aletas: ±0,5 mm

• La inclinación de las aletas: ±1-2%

• Dirección: ≤ 1 mm por metro

Todos los tubos se someten a controles de calidad rigurosos, incluidas las pruebas hidrostáticas, la verificación dimensional y la evaluación de la resistencia de los enlaces.

Ventajas de rendimiento

• Transferencia de calor superior: las aletas dentadas aumentan la superficie efectiva y promueven la turbulencia,mejora del coeficiente de transferencia de calor global en un 20-30% o más en comparación con las aletas sólidas en aplicaciones de flujo de gas.

• Fuerte unión mecánica: El diseño incorporado resiste altas vibraciones, expansión térmica y ciclos de presión sin aflojar las aletas.

• Resistencia a altas temperaturas y presión: adecuado para el funcionamiento continuo en condiciones exigentes de caldera y supercalentador.

• Resistencia a la contaminación y limpieza: diseño dentado y vías de gas rectas reducen la contaminación en flujos de gas más limpios; fácil de mantener.

• Costo-eficacia: la construcción de acero al carbono equilibra el rendimiento y la economía para entornos no corrosivos o ligeramente corrosivos.

• Diseño compacto: permite intercambiadores de calor más pequeños con una carga equivalente, ahorrando espacio y costos de materiales.

Áreas de aplicación detalladas

Nuestros tubos de aleta dentada ASTM A192 se utilizan ampliamente en todas las industrias:

• Generación de energía: Economizadores, precalentadores de aire, supercalentadores y recuperación de calor residual en calderas y centrales eléctricas.

• Procesamiento petroquímico y químico: Intercambiadores de calor para calefacción/enfriamiento de procesos, condensadores y recalentadores.

• Petróleo y gas: calentadores a fuego, intercambiadores de calor refrigerados por aire (ACHE) y aplicaciones en refinerías.

• HVAC y refrigeración: Sistemas de tratamiento de aire y recuperación de calor a gran escala.

• Calderas e incineradores industriales: transferencia de calor eficiente en la generación de vapor y refrigeración de gases de combustión.

• Metalurgia y cemento: calderas de calor residual y sistemas de secado.

Estos tubos sobresalen en el intercambio de calor de gas a líquido o de gas a gas, donde el coeficiente de transferencia de calor del lado del gas es el factor limitante.

¿Por qué elegirnos?

Con años de experiencia especializada en la producción de tubos de aletas y exportación internacional, nos destacamos por:

• Fabricación avanzada: Máquinas de aleteo incorporadas de última generación que garantizan una calidad constante y tolerancias estrictas.
• Expertos en materiales: Fuente de suministro estricta de tubos ASTM A192 y material de aleta CS de primera calidad, con certificados completos de ensayo de molino (MTC) proporcionados.
• Personalización: Producción flexible para tamaños, longitudes y configuraciones de aletas no estándar para que coincidan con sus dibujos exactos.
• Aseguramiento de la calidad: procesos conformes a la norma ISO, opciones de inspección por parte de terceros (SGS, BV, etc.) y trazabilidad al 100%.
• Experiencia en exportaciones globales: Experiencia comprobada en el suministro a Europa, Oriente Medio, Sudeste Asiático y América. Entendemos los Incoterms, el embalaje para transporte marítimo y los requisitos de documentación.
• Apoyo técnico: Nuestros ingenieros ayudan con cálculos térmicos, selección de materiales y asesoramiento de integración para un rendimiento óptimo del sistema.
• Tiempos de entrega confiables y precios competitivos: la producción eficiente y el suministro directo de la fábrica aseguran el valor sin comprometer la calidad.

Ya sea que necesite tubos de aleta dentada estándar o diseñados a medida con base A192 y aletas CS, ofrecemos soluciones que mejoran la eficiencia y la durabilidad.

Póngase en contacto con nosotros hoy para obtener cotizaciones detalladas, hojas de datos técnicas o muestras.
