EN10216-2 P235GH TC1 Tubo en U de acero al carbono de presión resistente al calor

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	YUHONG
Certificación:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Número de modelo:	En el caso de los productos de la categoría N1 y N2, el valor de los productos de la categoría N1 se

Pago y Envío Términos:

Cantidad de orden mínima:	500kg
Precio:	Negociable
Detalles de empaquetado:	Caja de madera contrachapada/caja de hierro/paquete con tapa de plástico
Tiempo de entrega:	Depender de la cantidad
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	1000 toneladas por mes

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (343)

Tubo inconsútil de acero inoxidable (339)

Tubería de acero inoxidable a dos caras (134)

Tubo de acero inoxidable del duplex (39)

Tubo de aguja (170)

Tubo de aleta (736)

intercambiador de calor (35)

tubo del cambiador de calor (474)

Envase de tubos para intercambiadores de calor (53)

Cambiador de calor Tubesheet (128)

bafle del cambiador de calor (39)

Frío de aire (14)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (61)

Tubo soldado con autógena del acero inoxidable (134)

Tubo de la aleación de níquel (276)

Tubo de la aleación de níquel (105)

Tubo de la aleación de cobre (258)

Tubo del acero de aleación (219)

Tubo del titanio (21)

tubo recocido brillante (173)

Tubo de caldera (155)

colocación de acero (874)

Reborde de acero (673)

Las demás (409)

Partes de revestimiento (9)

Descripción detallada del producto

Nombre del producto:	Tubo en U de acero al carbono	Especificación:	Se aplican las siguientes condiciones:
Material:	p235gh	Tipo:	CURVA EN U
Prueba:	Y, UT, HT, PINTA	Finalizar:	Acabado en frío
Tamaño:	Personalizado
Resaltar:	P235GH tubo en U de acero al carbono , tubo de acero a presión resistente al calor , EN10216-2 Tubo para intercambiadores de calor

Los productos de la marca YUHONG ya se han exportado a más de 85 países con más de 35 años de experiencia, debido a una estricta política de control de calidad, excelente servicio de ventas y entrega a tiempo. YUHONG ganó cada vez más clientes nuevos y obtuvo cada vez más pedidos repetidos de clientes antiguos. En la mente de la gente de YUHONG: ¡La calidad es lo primero!

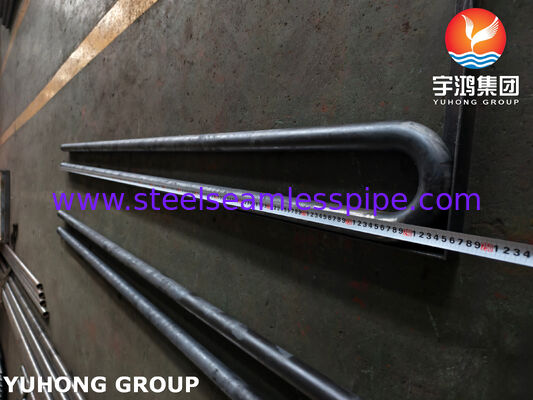

Tubo en U de acero al carbono a presión no aleado resistente al calor EN10216-2 P235GH TC1

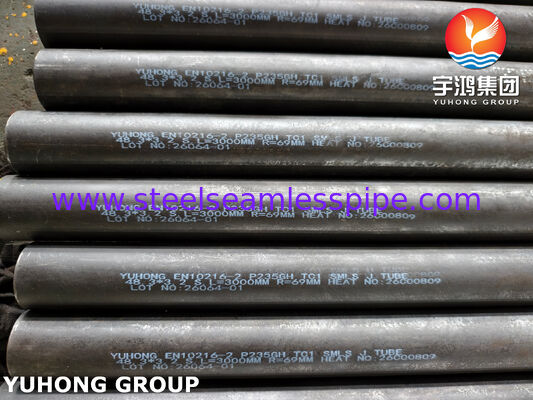

El tubo en U de acero al carbono a presión, no aleado y resistente al calor EN10216-2 P235GH TC1 es un producto de tubo de acero sin costura fabricado de acuerdo con la norma europea EN 10216-2:Tubos de acero sin costura para fines de presión. Condiciones técnicas de entrega. Parte 2: Tubos de acero aleado y sin alear con propiedades especificadas para temperaturas elevadas.. Está fabricado en acero de calidad no aleado resistente al calor P235GH (Número de acero europeo 1.0345.), diseñado específicamente para aplicaciones que soportan presión, comocalderas de vapor, recipientes a presión, intercambiadores de calor y sistemas de tuberías de alta temperatura.

En la designación del material, "P" indica el propósito de la presión., “235” indica un límite elástico mínimo de 235 MPa cuando el espesor de la pared es de 16 mm o menos, uny “GH” significa propiedades especificadas de temperatura elevada. TC1 significaCategoría de prueba 1, lo que significa que el material ha sido sometido aensayos no destructivos específicos(comoPruebas ultrasónicas, exámenes de rayos X e inspección visual.) durante la fabricación para garantizar su idoneidad para aplicaciones de recipientes a presión. El producto se forma en uncurva en UConfiguración mediante doblado de tubos. tEl rango de temperatura aplicable es de aproximadamente200°C a 400°C, con unmáximo de unos 450°C. La configuración de tubo en U se adapta eficazmente a las tensiones de expansión térmica, lo que la hace particularmente adecuada para intercambiadores de calor de carcasa y tubos y otras aplicaciones que requieren compensación de desplazamiento térmico.

1.Propiedades químicas y mecánicas

EN10216-2 P235GH TC1 Composición química (%)
do	Si	Minnesota	PAG	S	Mes	Ni	cr	Cu	Otros
≤0,16	≤0,35	≤1,20	≤0,025	≤0,01	≤0,08	≤0,30	≤0,30	≤0,30	Al≤0,02 Ti≤0,04 Nota ≤0,02 V ≤0,02

*Cr+Cu+Mo+Ni ≤0,70

Propiedades mecánicas

Propiedades de tracción a temperatura ambiente.						Propiedades de impacto
Límite elástico superior o límite elástico R_eho R_p0.2para espesor de pared T mín.			Resistencia a la tracción R_metro	Alargamiento Un mínimo. [%]		Energía absorbida media mínima kV₂[j] a una temperatura de [℃]
T ≤ 16	16 ＜ T ≤ 40	40 < T ≤ 60	MPa	I	t	yo		t
MPa	MPa	MPa				0	-10	0
235	225	215	360 – 500	25	23	40c	28 días	27c

2. Ventajas clave

Este material está especialmente diseñado para servicio a alta temperatura, manteniendo propiedades mecánicas estables dentro del rango de temperatura de 200°C a 400°C.

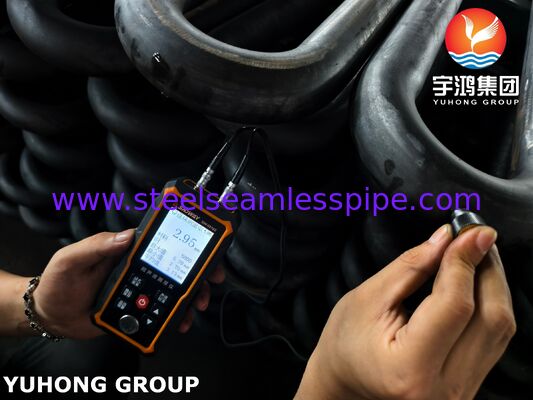

TC1 (Categoría de prueba 1) significa que el producto se ha sometido a estrictas pruebas no destructivas según lo especificado durante el proceso de fabricación.
El material también exhibe una buena resistencia a la fatiga térmica, lo que permite un funcionamiento estable a largo plazo en entornos de fluctuación de temperatura.

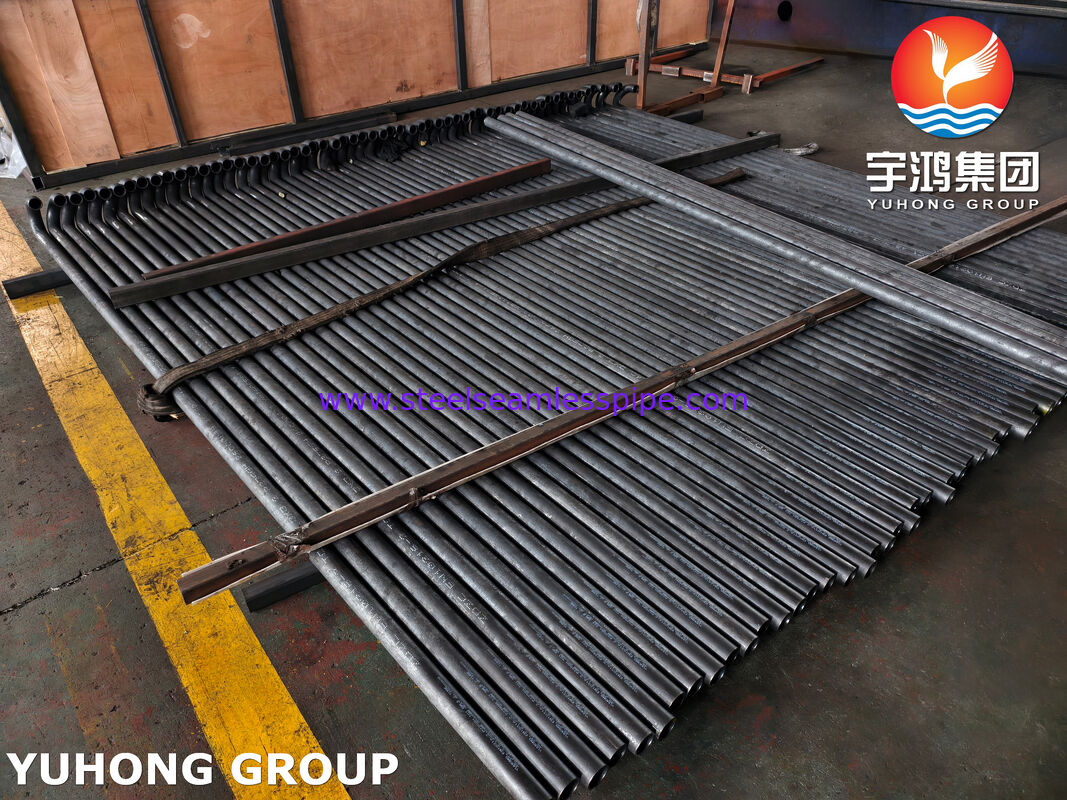

El producto ya tiene una configuración de curvatura en U, lo que demuestra su excelente conformabilidad de curvatura en frío para cumplir con los requisitos de curvatura de los haces de tubos de intercambiadores de calor.

3. Tolerancia

Tolerancias en diámetro exterior y espesor de pared

Diámetro externo diámetro [mm]	Tolerancias en D	Tolerancias en T para una relación T/D
		≤0,025	>0,025 ≤0,050	>0,050 ≤0,10	>0,10
D ≤ 219,1	±1 % o ±0,5 mm, el que sea mayor	±12,5 % o ±0,4 mm, el que sea mayor
D > 219,1		±20%	±15%	±12,5%	±10%*

Tolerancias en diámetro interior y espesor de pared

Tolerancias en el diámetro interior.		Tolerancias en T para una relación T/D
d	d_mín.	≤0,03	>0,03 ≤0,06	>0,06 ≤0,12	>0,12
±1 % o ±2 mm, el que sea mayor	0 – +2 % o 0 – +4 mm, el que sea mayor	±20%	±15%	±12,5%	±10%*

Tolerancias sobre el diámetro exterior y el espesor mínimo de pared

Diámetro externo D [mm]	Tolerancias en D	Tolerancias en T_mín.para una T_mín.relación /D
		≤0,02	>0,02 ≤0,04	>0,04 ≤0,09	>0,09
D ≤ 219,1	±1 % o ±0,5 mm, el que sea mayor	0 – +28 % o 0 – 0,8 mm, el que sea mayor
D > 219,1		0 – +50%	0 – +35%	0 – +28%	0 – +22%*

Tolerancias sobre el diámetro interior y el espesor mínimo de pared

Tolerancias en el diámetro interior.		Tolerancias en T_mín.para una T_mín.relación /D
d	d_mín.	≤0,05	>0,05 ≤0,1	>0,1
±1 % o ±2 mm, el que sea mayor	0 – +2 % o 0 – +4 mm, el que sea mayor	0 – +50%	0 – +28%	0 – +22%*

*Para diámetros exteriores D ≥ 355,6 mm se permite exceder localmente el espesor de la pared superior en un 5 % adicional del espesor de la pared T.

Tolerancias en el diámetro exterior y espesor de pared para tubos ordenados con acabado en frío

Tolerancia en D	Tolerancia en T
±0,5 % o ±0,3 mm, el que sea mayor	±10 % o ±0,2 mm, el que sea mayor

4. Aplicaciones clave

Recipientes a presión e intercambiadores de calor:Intercambiadores de calor de carcasa y tubos,condensadores,calentadores,Tanques de almacenamiento y tanques esféricos,Separadores
Generación de energía:calderas de vapor,sobrecalentadores,recalentadores,Economizadores,Precalentadores de aire
Petroquímica y Química:unidades de refinación,columnas de destilación,reactores,Sistemas de tuberías de proceso
Otras industrias:Fertilizante,procesamiento de alimentos,Farmacéutico,Construcción naval
