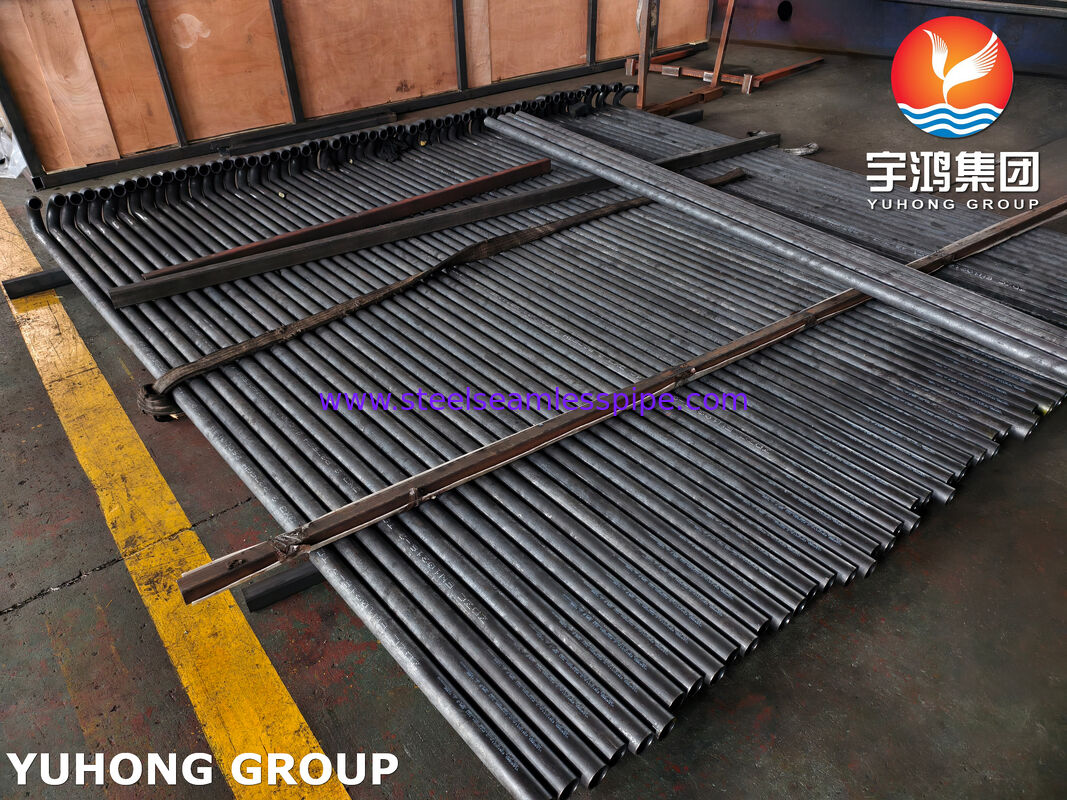

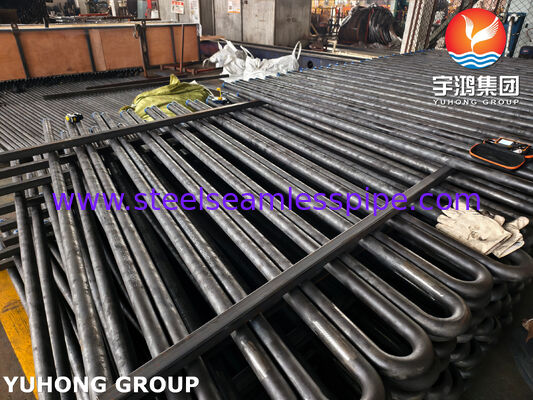

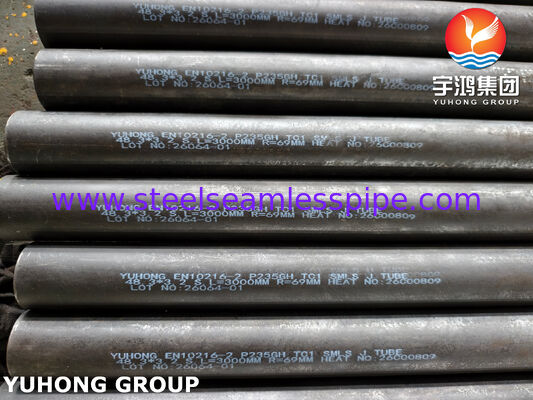

EN10216-2 P235GH TC1 Tubo J sin soldadura y tubo U bend para calderas de intercambiadores de calor
EN10216-2 P235GH TC1 Tubo J sin costura es un tubo de acero sin costura fabricado de acuerdo con la norma europea EN 10216-2, hecho de material P235GH, con categoría de ensayo TC1,y formado en forma de "J" un tubo doblado con una pierna más larga que la otra, similar a un tubo en U pero con extremos rectos desiguales).
EN 10216-2Norma europea para tubos de acero sin costuras para usos de presión a temperaturas elevadas.
P235GH Grado de material un acero no aleado, resistente al calor para equipos a presión."GH" = adecuado para el servicio a altas temperaturas (hasta ~ 400°C).

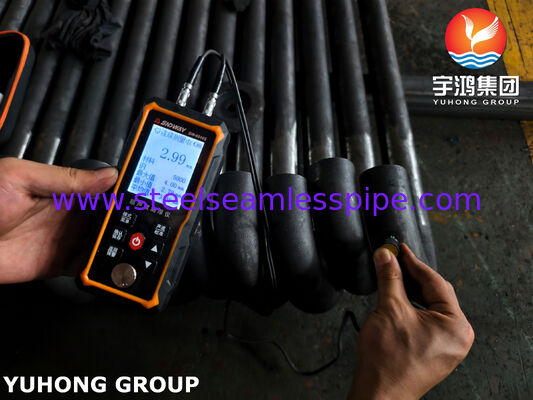

TC1Ensayo Categoría 1 el nivel básico de los requisitos de ensayo no destructivo y mecánico (por ejemplo, ensayos de tracción, aplanamiento, flexión y examen hidrostático o ultrasónico por lote).
J-tubo Una configuración de tubo doblado en forma de "J", con un extremo recto más largo que el otro. Es una variante del tubo en U, diseñado para diseños de tuberías compactos o específicos.
Principales aplicaciones
Este tipo de tubo está diseñado específicamente para el servicio de alta temperatura y alta presión. Sus usos principales incluyen:
- Calderas de vapor, por ejemplo, paneles de pared de agua, economizadores y tuberías de vapor de baja presión.
- Intercambiadores de calor: paquetes de tubos para condensadores, calentadores de agua y sistemas de refrigeración.
-Vasos a presión: componentes de equipos químicos, petroquímicos y industriales a presión.
- Sistemas de tuberías transporte de agua caliente, vapor o fluidos de alta temperatura en centrales eléctricas e instalaciones industriales.
Ventajas clave
En comparación con los tubos ordinarios de acero al carbono, el tubo J sin costura EN10216-2 P235GH TC1 ofrece las siguientes ventajas:
Excelente rendimiento a altas temperaturasMantene una buena resistencia mecánica y resistencia al arrastramiento a temperaturas de funcionamiento de hasta ~ 400 °C.
Capacidad de soporte de presión fiableResistencia mínima a la presión de 235 MPa y buena dureza satisfacen los requisitos exigentes de los equipos a presión.
Buena soldabilidad y funcionalidadEl equivalente de bajo carbono hace que sea fácil de soldar y formar durante la fabricación.
Construcción sin costurasSin costura soldada no hay puntos débiles, mejora significativamente la seguridad y la fiabilidad bajo alta presión.
Flexible adaptabilidad del diseñoLa forma "J" permite una disposición más compacta del equipo y una mejor compensación de expansión térmica en comparación con los tubos rectos o incluso en forma de U.
P235GH Composición química
| C. Las |
≤ 016 |
| Sí, sí. |
≤ 035 |
| En |
≤ 120 |
| P |
0.025 |
| El S |
0.010 |
| - ¿ Qué? |
≥ 0020 |
| Crónica |
≤ 030 |
| Cu |
≤ 030 |
| ¿ Qué pasa? |
≤ 008 |
| Nb |
≤ 0020 |
| ¿ Qué? |
≤ 030 |
| Ti |
≤ 040 |
| V. |
≤ 002 |
P235GH Propiedades mecánicas
| Grado |
Resistencia a la tracción Rm |
Fuerza de rendimiento YS |
En el caso de los vehículos de la categoría N1 |
| P235GH TC1 |
360 a 500 MPa |
≥235 |
≥ 25 años |
Las tolerancias de las dimensiones de la norma EN 10216-2
Tolerancias en el diámetro exterior y en el grosor de las paredes
| Diámetro exterior D mm |
Tolerancias para D |
Tolerancias en T para una relación T/D |
| |
|
≤ 0,025 |
> 0,025
≤ 0,050 |
> 0,050
≤ 0,10 |
> 0,10 |
| D ≤ 219,1 |
± 1% o ± 0,5 mm
lo que sea mayor |
± 12,5% o ± 0,4 mm, el valor que sea mayor |
| D > 219,1 |
± 20 por ciento |
± 15 por ciento |
± 12,5% |
± 10% a |
| a Para los diámetros exteriores D ≥ 355,6 mm, se permite exceder el grosor de la pared superior localmente en un 5% adicional del grosor de la pared T. |
Aplicaciones
- Calderas
- Los recipientes a presión
- Los intercambiadores de calor
- Sistemas de tuberías
- Industria energética
- Industria química
- Ingeniería automotriz y mecánica
