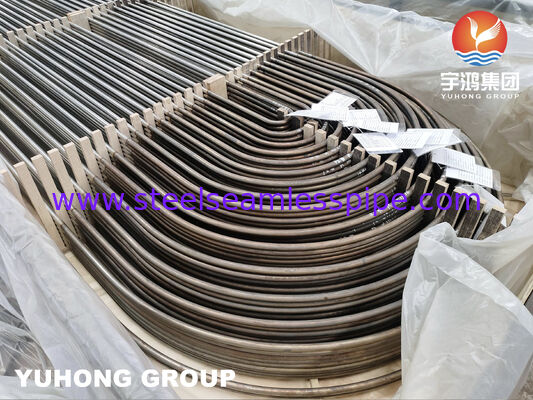

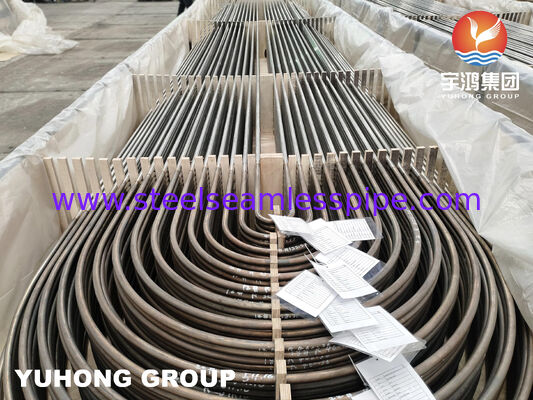

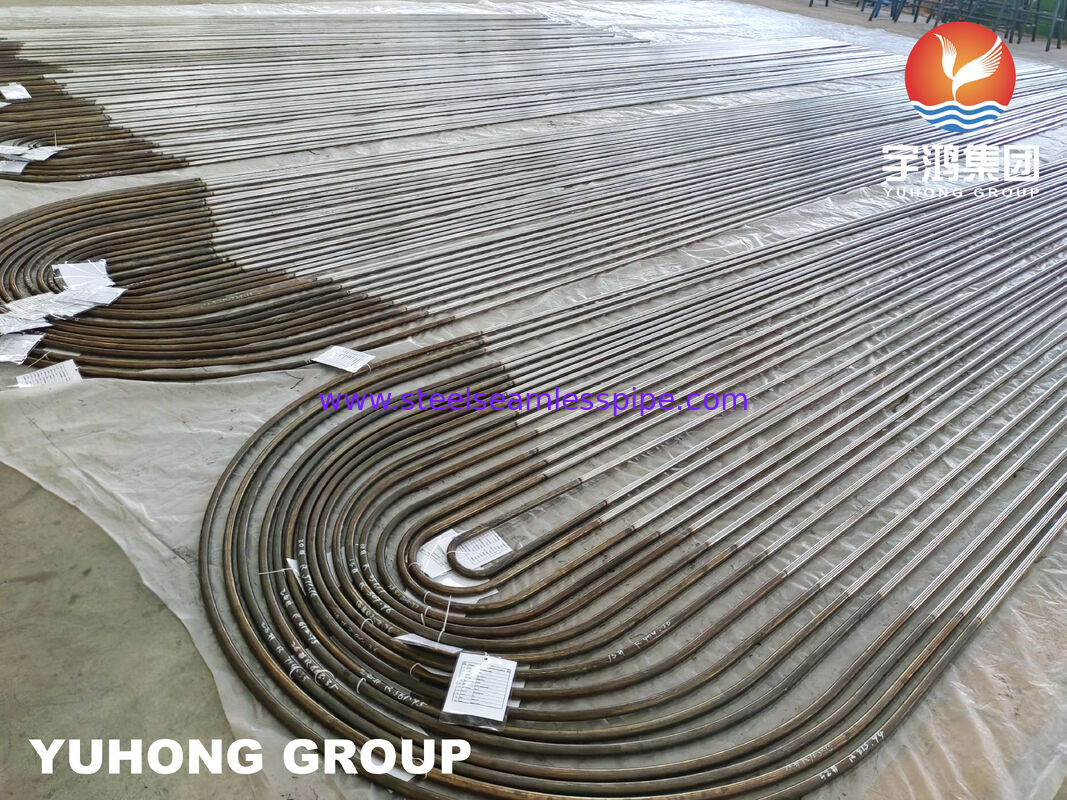

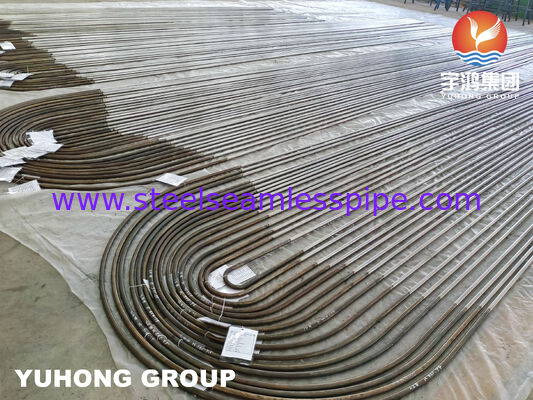

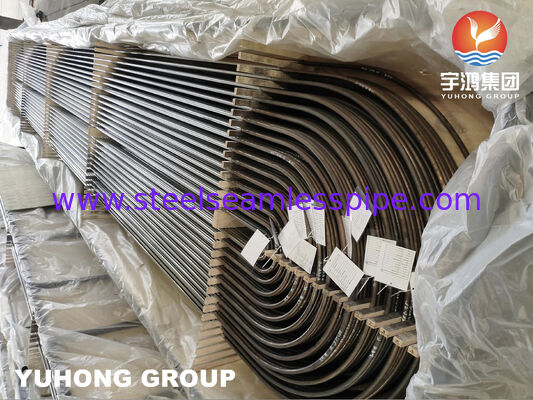

Tubo sin costura de acero inoxidable ASTM A213 TP316L en forma de U
Descripción del producto
Tubos de doblez en U de precisión para paquetes de tubos de intercambiadores de calor
Los tubos sin costura de acero inoxidable ASTM A213 TP316L en forma de U se fabrican a partir de tubos de acero inoxidable sin costura mediante procesos de doblado en frío de precisión y tratamiento térmico para intercambiadores de calor de carcasa y tubos, condensadores y calderas.
En comparación con los tubos rectos, los tubos de doblez en U eliminan las juntas soldadas intermedias dentro del intercambiador de calor, reduciendo los puntos potenciales de fuga al tiempo que mejoran la fiabilidad estructural y la eficiencia térmica. Cada tubo se dobla según el radio de línea central especificado y se inspecciona para garantizar la precisión dimensional, la integridad del espesor de la pared y la calidad de la superficie.
El acero inoxidable TP316L con bajo contenido de carbono proporciona una excelente resistencia a la corrosión por picaduras e intergranular después de la soldadura, lo que hace que estos tubos sean adecuados para agua de refrigeración que contiene cloruros, fluidos de procesamiento químico y sistemas industriales de transferencia de calor.
Especificaciones técnicas
|
Artículo
|
Especificación
|
|
Nombre del producto
|
Tubo sin costura de acero inoxidable ASTM A213 TP316L en forma de U
|
|
Estándar
|
ASTM A213 / ASME SA213
|
|
Grado del material
|
TP316L / UNS S31603
|
|
Tipo de producto
|
Tubo sin costura en forma de U
|
|
Proceso de fabricación
|
Estirado en frío + Doblado en U CNC
|
|
Radio de curvatura
|
Personalizado según TEMA
|
|
Diámetro exterior
|
12.7–50.8 mm
|
|
Espesor de pared
|
0.8–3.5 mm
|
|
Longitud del tubo
|
Personalizado
|
|
Acabado superficial
|
Recocido y decapado
|
|
Tratamiento térmico
|
Recocido en solución después del doblado
|
|
Inspección
|
Hidrostática, Corrientes de Foucault, PMI
|
|
Certificado
|
EN10204 3.1
|
Composición química
|
Elemento
|
Contenido (%)
|
|
Carbono
|
≤0.030
|
|
Cromo
|
16.0–18.0
|
|
Níquel
|
10.0–14.0
|
|
Molibdeno
|
2.0–3.0
|
|
Manganeso
|
≤2.00
|
|
Silicio
|
≤1.00
|
|
Fósforo
|
≤0.045
|
|
Azufre
|
≤0.030
|
Propiedades mecánicas
|
Propiedad
|
Requisito
|
|
Resistencia a la tracción
|
≥485 MPa
|
|
Límite elástico
|
≥170 MPa
|
|
Elongación
|
≥35%
|
|
Dureza
|
≤90 HRB
|
Características del producto
- Construcción sin costura para transferencia de calor sin fugas
Sin soldaduras longitudinales, los tubos sin costura proporcionan un espesor de pared constante y un rendimiento fiable bajo presión.
- Formado de doblez en U de precisión
El doblado controlado minimiza el adelgazamiento de la pared y la ovalización, manteniendo la consistencia dimensional en todo el paquete de tubos.
- Material TP316L con bajo contenido de carbono
El bajo contenido de carbono mejora la resistencia a la corrosión intergranular después de la soldadura y la fabricación.
- Optimizado para el montaje de paquetes de tubos
Cada tubo de doblez en U se fabrica según los planos del cliente y los requisitos de TEMA, lo que garantiza una instalación sin problemas en las placas tubulares.
Cada lote de producción puede suministrarse con identificación del material, registros de inspección y certificación EN10204 3.1.
Dimensiones disponibles
|
Parámetro
|
Rango
|
|
Diámetro exterior
|
12.7–50.8 mm
|
|
Espesor de pared
|
0.8–3.5 mm
|
|
Longitud de pata recta
|
Personalizado
|
|
Radio de curvatura
|
Personalizado
|
|
Longitud del tubo
|
Según plano
|
Aplicaciones
-
Intercambiadores de calor de carcasa y tubos
-
Condensadores de superficie
-
Unidades de recuperación de calor residual
-
Calderas industriales
-
Plantas petroquímicas
-
Plantas de fertilizantes
-
Equipos farmacéuticos
-
Sistemas de procesamiento de alimentos
-
Centrales eléctricas
-
Equipos de intercambio de calor en alta mar
Inspección y pruebas
-
Análisis químico
-
Prueba de propiedades mecánicas
-
Prueba hidrostática
-
Prueba de corrientes de Foucault
-
Inspección PMI
-
Inspección del radio de curvatura
-
Medición del espesor de la pared
-
Inspección visual
-
Inspección por terceros
Por qué elegir los tubos en U de YUHONG
-
Doblado en frío de precisión con radio de curvatura controlado
-
Recocido en solución después del doblado
-
Construcción sin costura para aplicaciones a presión
-
Dimensiones personalizadas según planos TEMA
-
Documentación completa de inspección disponible
-
Embalaje de exportación para transporte a larga distancia
Preguntas frecuentes
1. ¿Para qué se utiliza un tubo en U TP316L?
Los tubos en U TP316L se utilizan principalmente en intercambiadores de calor de carcasa y tubos, condensadores y paquetes de tubos de calderas.
2. ¿Por qué se prefieren los tubos en U sin costura?
Los tubos sin costura eliminan las soldaduras longitudinales, proporcionando una resistencia uniforme y reduciendo los puntos potenciales de fuga.
3. ¿Se puede personalizar el radio de curvatura?
Sí. El radio de curvatura, la longitud de la pata recta y las dimensiones generales se pueden fabricar según los planos del cliente o los requisitos de TEMA.
4. ¿Qué informes de inspección están disponibles?
Están disponibles el MTC EN10204 3.1, pruebas hidrostáticas, pruebas de corrientes de Foucault, informes de inspección PMI y dimensionales.
Productos relacionados
-
Tubo en U ASTM A213 TP304
-
Tubo en U sin costura ASTM A213 TP321
-
Tubo en U ASTM A213 TP347H
-
Tubo en U de acero al carbono ASTM A179
-
Tubo en U de Monel 400 ASTM B163
-
Tubo en U de titanio Grado 2 ASTM B338
Tubo en U vs Tubo Recto
|
Característica
|
Tubo en U
|
Tubo Recto
|
|
Junta soldada dentro del paquete
|
Ninguna
|
Requerida en la sección de retorno
|
|
Diseño del intercambiador de calor
|
Preferido
|
Estándar
|
|
Montaje del paquete de tubos
|
Simplificado
|
Pueden requerirse conexiones adicionales
|
|
Riesgo de fuga
|
Reducido
|
Depende del diseño de la junta
|
