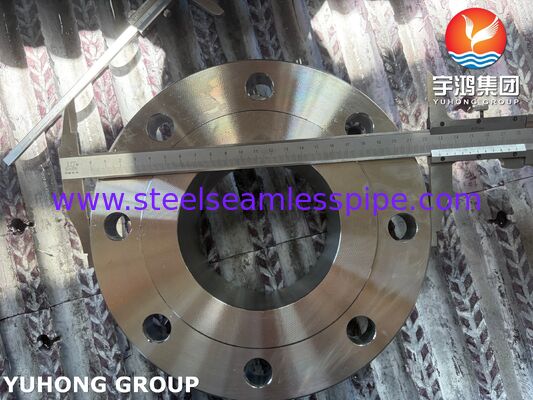

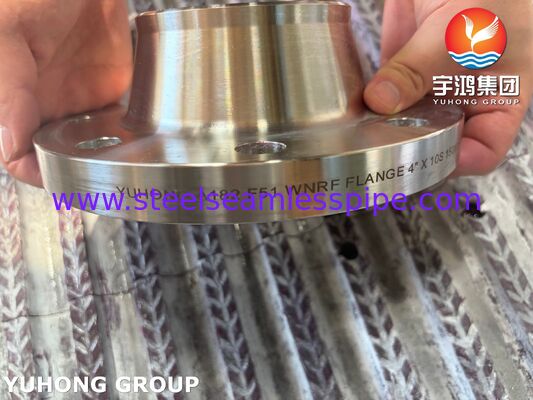

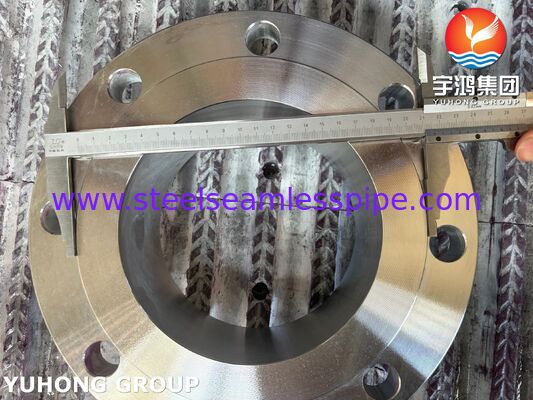

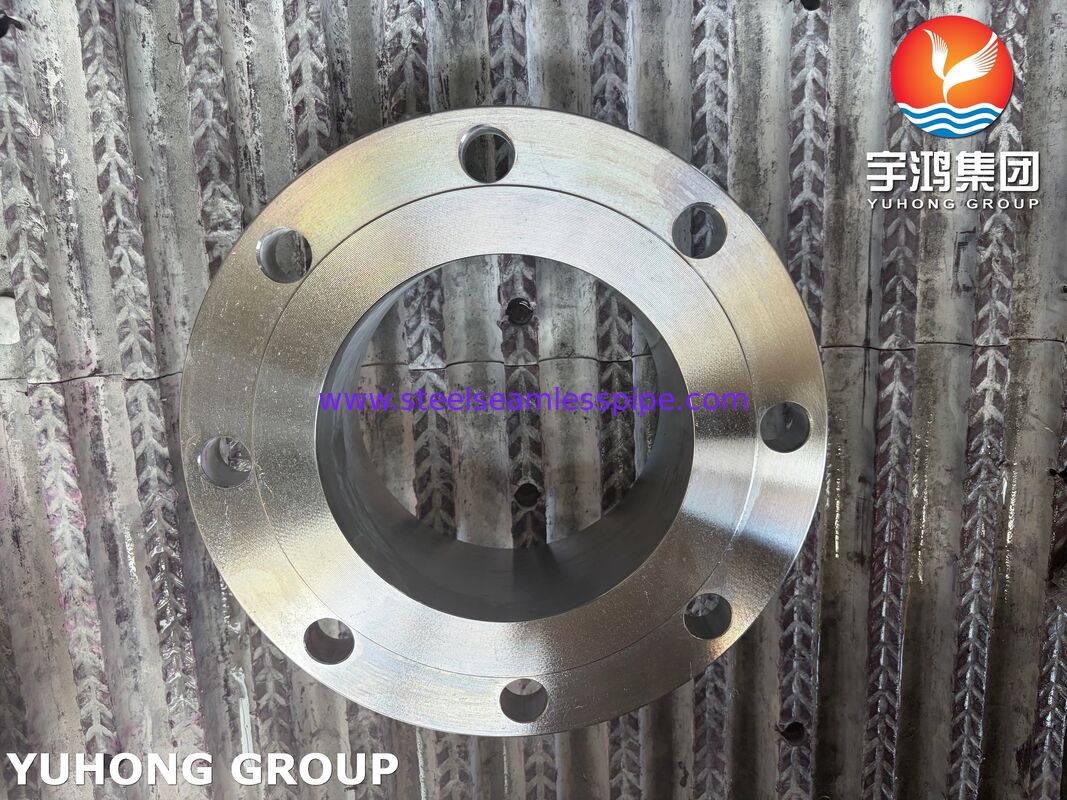

La brida RF de cuello de soldadura ASTM A182 F51 está fabricada con material de forja duplex de acero inoxidable y está diseñada para sistemas de tuberías a presión, equipos de procesamiento químico, instalaciones de petróleo y gas,y aplicaciones industriales.
El cuello de soldadura con la brida de cara elevada está conectado a la tubería mediante soldadura de fondo, proporcionando una transición suave entre la brida y el sistema de tuberías.Este diseño de brida se selecciona comúnmente para aplicaciones de tuberías de alta presión y alta temperatura donde se requieren precisión dimensional y resistencia mecánica.
Fabricadas de acuerdo con los requisitos ASTM A182/ASME SA182, las bridas F51 se producen mediante procesos de forja con composición, propiedades mecánicas, dimensiones,y procedimientos de inspección.
Material y norma
F51 Flange forjado de acero inoxidable dúplex
Estándar:Se aplicarán los siguientes requisitos:
Calidad del material:F1 y F2
Número de la NNU:S31803
Tipo de material:Acero inoxidable duplex
Tipo de brida:Se aplicará una presión de fusión en el interior de la pieza.
ASTM A182 especifica los componentes de las tuberías de aleación forjada y acero inoxidable para sistemas de presión, incluidas las bridas, los accesorios, las válvulas y los componentes relacionados.
Características del material
Acero inoxidable doble F51
El F51 es una clase de acero inoxidable dúplex que contiene elementos de aleación de cromo, níquel, molibdeno y nitrógeno.
Características típicas:
- Estructura ferrítico-austenítica dúplex
- Apto para aplicaciones de tuberías a presión
- Utilizado comúnmente en entornos industriales relacionados con la corrosión
Características del diseño de la brida
Diseño de cuello de soldadura
La brida del cuello de la soldadura incluye un cubo cónico que proporciona una conexión gradual entre la brida y la tubería.
Ventajas comunes:
- Apto para conexión de soldadura por trasero
- Reducción de la concentración de tensión en la articulación de la brida
- Utilizado en sistemas de tuberías de alta presión
La cara levantada (RF) de cara
El diseño de la cara elevada proporciona una superficie de sellado definida para la instalación de juntas.
Los tipos de juntas comunes incluyen:
- Envases de heridas en espiral
- Las demás:
- Las demás partidas de las máquinas de la partida 8545
Proceso de fabricación
Forjando
Las vigas de acero inoxidable F51 se forjan para producir flancos en blanco con las propiedades mecánicas requeridas.
Tratamiento térmico
El tratamiento térmico se realiza de acuerdo con los requisitos de la norma ASTM A182.
Los procesos típicos incluyen:
- Tratamiento con solución
- Control del proceso de enfriamiento
Mecanizado
El mecanizado de precisión incluye:
- Perforación de orificios con pernos
- Mecanizado de caras elevadas
- Mecanizado de cuello de soldadura
- Finalización de la superficie
Inspección
La inspección final incluye:
- Inspección dimensional
- Verificación de los materiales
- Prueba no destructiva cuando se especifique
Especificaciones del producto
| Punto de trabajo |
Especificación |
| Nombre del producto |
Las condiciones de ensayo de las máquinas de soldadura deberán cumplirse en el caso de las máquinas de soldadura. |
| Estándar |
Se aplicarán los siguientes requisitos: |
| Calidad del material |
F1 y F2 |
| Número de la NNU |
S31803 |
| Tipo de material |
Acero inoxidable duplex |
| Tipo de brida |
Cuello de soldadura Cara levantada |
| Fabricación |
Las demás |
| Aplicación |
Tubo de presión, petróleo y gas, químicos |
Especificaciones disponibles
| Parámetro |
Especificación |
| Tamaño |
Personalizado |
| Clase de presión |
150 / 300 / 600 / 900 / 1500 / 2500 Clase |
| Enfrentado |
Cara levantada (RF) |
| Tipo de conexión |
Soldadura de trasero |
| Dimensión estándar |
Se aplicará la norma ASME B16.5 / ASME B16.47 |
| Finalización de la superficie |
Las demás máquinas |
Aplicaciones
Industria del petróleo y el gas
Las bridas de cuello de soldadura ASTM A182 F51 se utilizan comúnmente en:
- Sistemas de tuberías
- Equipo en alta mar
- Proceso de tuberías
Procesamiento químico
Las aplicaciones incluyen:
- Plantas químicas
- Sistemas de tuberías de medios corrosivos
- Equipo de proceso
Equipo a presión
Se utiliza para:
- Los demás aparatos
- Conexiones de tuberías para intercambiadores de calor
- Sistemas de tuberías industriales
Equipos marinos y de alta mar
Apto para:
- Plataformas offshore
- Sistemas relacionados con el agua de mar
