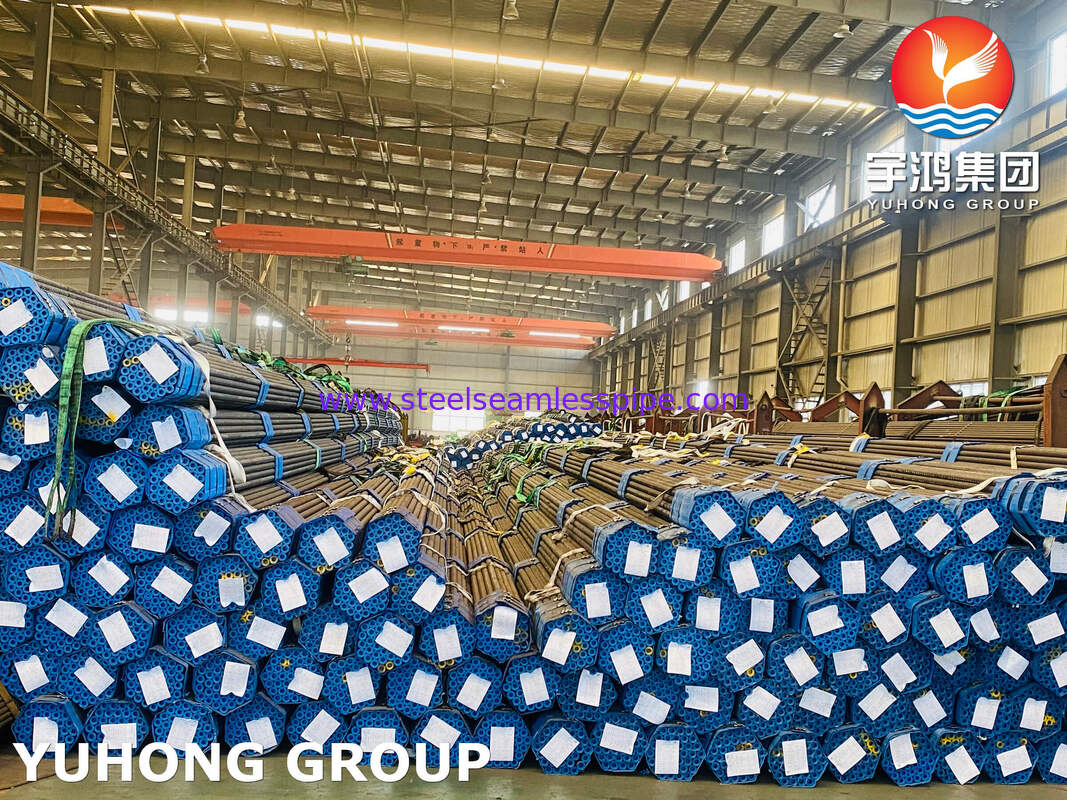

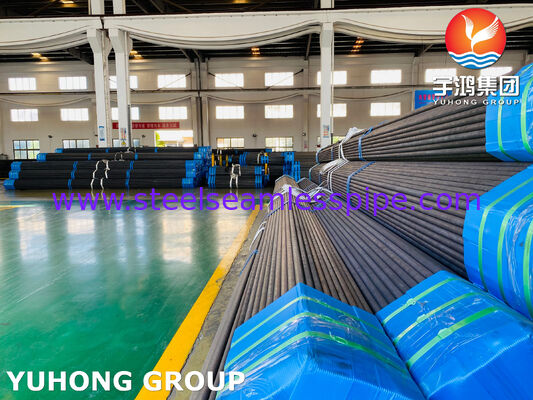

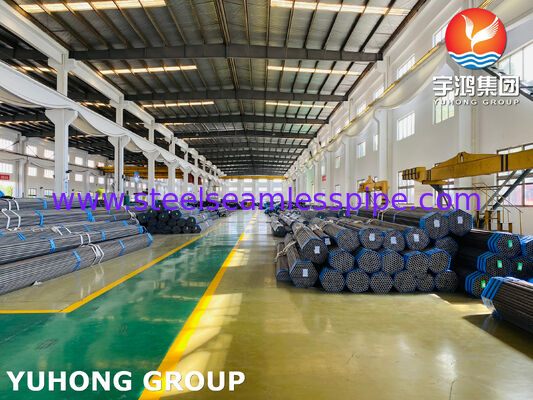

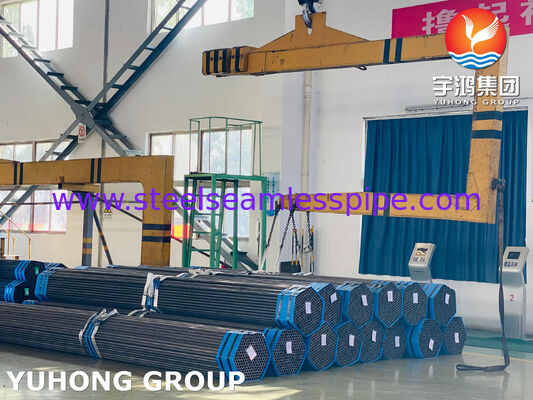

Tubos de acero sin costura 12Cr1MoVG (12Х1МФ) ТУ 14-3Р-55-2001, GB/T 5310 para calderas de alta presión y intercambiadores de calor de cuero
Yuhong Group Co., Ltd.se especializa en la producción de componentes para equipos de intercambio de calor, incluidos los haces de tuberías, las tuberías en forma de U, las tuberías orbebradas, las tablas de tuberías, las barreras y los fondos.En la línea de los materiales suministrados, tubos sin hilos de acero 12Cr1MoVG (análogo ruso 12Х1МФ), fabricados según dos estándares: TU 14-3R-55-2001 y GB/T 5310-2023.Modernización y reparación de calderas, de calefacción de vapor y de tuberías de alta presión.
Descripción de la producción
GB/T 5310-2023 ?? Estándar estatal de la República Popular China, que regula elTubos de acero sin costura para calderas de alta presión, que entrará en vigor el 1 de abril de 2024.
Marca de acero 12Cr1MoVG ∙ baja aleación de acero resistente al calor, aleación de cromo, molibdeno y vanadio.El material posee una estructura estable de tipo ferrito-perlita, que garantiza una alta resistencia a largo plazo (el límite de resistencia a largo plazo a 580 °C es de al menos 75 MPa por 100 000 h) y resistencia a los desechos hasta 580-600 °C en el aire.Formado por vanadio, ralentiza significativamente la coagulación de la fase de carburo en el proceso de explotación, lo que aumenta la resistencia al deslizamiento.
La letra G en la marcación del acero indica la pertenencia al grupo de materiales destinados a la fabricación de elementos de calderas que funcionan bajo presión.Esta marca corresponde a los estándares estatales chinos., incluido el GB/T 5310, y se reproduce en la transcripción del pinín (guōlú guǎn, kit. ?? 炉管)
Análisis comparativo
Compuesto químico, proporción de masa, %
| El elemento |
12Х1МФ (ТУ 14-3Р-55-2001) fue elegido por el Consejo de Ministros de la Unión Soviética. |
Las medidas de seguridad se aplicarán a las instalaciones de seguridad. |
| El carbono (C) | 0,10 0,15 | 0,08 ¢ 0,15 |
| El silicio | 0, 17 0,37 | 0, 17 0,37 |
| Margaнец (Mn) | 0, 40 0,70 | 0, 40 0,70 |
| H (Cr) | 0,90 1,20 | 0,90 1,20 |
| Se trata de un artículo de la Ley n.o 1. | 0,25 0,35 | 0,25 0,35 |
| Vánдий (V) | 0,15 0,30 | 0,15 0,30 |
| Fósforo (P) | ≤ 0,025 | ≤ 0,025 |
| Seira (S) | ≤ 0,025 | ≤ 0,010 |
| Nique (Ni) | ≤ 0,25 | ¿Qué quieres decir? |
| Meдь (Cu) | ≤ 0,20 | ¿Qué quieres decir? |
El resultado final: La composición química de los aceros 12Cr1MoVG и 12Х1МФ es prácticamente idéntica.025 por ciento de la UE), que proporciona una mayor pureza del metal por inclusiones de sulfuro y mejora la soldadura.Las modernas tecnologías de procesamiento de las empresas chinas permiten mantener su contenido en un nivel de ≤ 0,15%, que corresponde a los requisitos del TU 14-3R-55-2001.
Propiedades mecánicas
Para el GB/ 5310-2023 12Cr1MoV:
Límites de durabilidad(Rm):470 - 640 MPa
Límites de flujo(RElo Rp0.2):no menos de 255 MPa
- ¿Qué quieres decir con eso?(A):no menos del 21% (para las muestras longitudinales), el 19% (para muestras transversales)
Prueba de golpe(KV2):No menos de 40 (para las muestras longitudinales), el 27 de junio (para muestras transversales)
La resistencia:135 - 195 HBW, 140 - 205 HV
Para el 14-3R-55-2001 12Х1МФ:
Límites de durabilidad(σв):441 - 637 MPa
Límites de flujo(σ0,2):no menos de 274
- ¿Qué quieres decir con eso?(δ5):no menos del 21% (para las muestras longitudinales), el 19% (para muestras transversales)
Prueba de golpe(KCU):No menos de 59 dg/cm2para las muestras longitudinales), 49 dg/cm2para muestras transversales)
La resistencia:en el TU 14-3Р-55-2001 la dureza para el acero 12Х1МФ no se normaliza
Nota:
- Rm = σв = Fmax / A0 ; Rp0.2 = σ0,2 ; A = δ5 = (Lu − L0) / L0 * 100 %;
- Los valores de KV2 y KCU no se pueden recalcular según una fórmula general: los ensayos se realizan en diferentes muestras, por lo que los indicadores deben compararse por separado.
Áreas de aplicación
Los tubos 12Cr1MoV (12Х1МФ) se utilizan en las siguientes ramas y nodos:
- Energía eléctrica: calefactores de vapor, calefactores de vapor intermedios, economizadores, colectores y conductos principales de calderas de vapor de presión subcrítica y supercrítica;
- Industria química y petroquímica: tuberías de hornos de crecimiento, tuberías de alta temperatura, intercambiadores de calor;
- Calderas industriales: tuberías de alta presión y componentes;
- Equipamiento para la producción de fertilizantes y la transformación de petróleo: tuberías de alta presión y ambientes de alta temperatura.
El rango de temperatura de trabajo es de 450 a 580 °C. Es en este intervalo que el acero 12Cr1MoV demuestra una estructura estable y resistencia a la corrosión.
Preguntas frecuentes (FAQ)
Pregunta: ¿Cuál es la temperatura máxima de operación para tubos de 12Cr1MoV?
La temperatura máxima recomendada de la pared es de 580 °C. Las excedencias de tiempo cortos son admisibles, sin embargo, el trabajo prolongado por encima de este umbral acelera el rendimiento y reduce el recurso.
Pregunta: ¿Se requiere tratamiento térmico después de la soldadura?
Sí, después de la soldadura es obligatorio el abandono a 720-760 °C para eliminar las tensiones de soldadura.
Pregunta: ¿Qué certificados ofrecen?
Suministramos tubos según TU 14-3R-55-2001 y GB/T 5310-2023.Nosotros aceptamos la inspección de terceros con la expedición del certificado 3.2 Puede ser organizado a su pedido.
