Placa tubular ASME SB171 C46400 para intercambiador de calor de carcasa y tubos
La placa tubular ASME SB171 C46400 es un componente de intercambiador de calor de aleación de cobre fabricado con material de aleación de cobre-zinc C46400.
La placa tubular se instala entre el lado de la carcasa y el lado de los tubos de un intercambiador de calor de carcasa y tubos. Proporciona soporte a los tubos y forma el límite de separación entre los fluidos del lado de la carcasa y del lado de los tubos.
C46400 se conoce comúnmente como Latón Naval, una aleación de cobre-zinc utilizada en equipos marinos e industriales. Para aplicaciones de intercambiadores de calor, las dimensiones de la placa tubular, la disposición de los orificios para tubos, el espesor y la configuración de la conexión se fabrican de acuerdo con el diseño del equipo y los planos de ingeniería.
Material y Estándar
Aleación de Cobre C46400
Estándar de Material: ASME SB171
Grado de Material: C46400
UNS: C46400
Tipo de Material: Aleación de Cobre-Zinc / Latón Naval
Tipo de Producto: Placa Tubular para Intercambiador de Calor
ASME SB171 cubre placas, láminas y círculos de aleación de cobre para recipientes a presión, condensadores e intercambiadores de calor.
Para una placa tubular fabricada, el material C46400 se mecaniza en la geometría de placa tubular requerida de acuerdo con el diseño del intercambiador de calor.
Latón Naval C46400
C46400 es una aleación de cobre-zinc que contiene cobre y zinc como elementos de aleación principales.
El material se identifica comúnmente como Latón Naval.
Los elementos de aleación típicos incluyen:
- Cobre (Cu)
- Zinc (Zn)
- Estaño (Sn)
- Plomo (Pb), cuando sea aplicable según los requisitos del grado especificado
La composición química y las propiedades mecánicas deben cumplir con los requisitos aplicables de ASME SB171 para C46400.
Diseño de la Placa Tubular
Disposición de los Orificios para Tubos
La placa tubular se mecaniza con múltiples orificios para tubos de acuerdo con la disposición de los tubos del intercambiador de calor.
Los parámetros clave incluyen:
- Diámetro del orificio para tubo
- Paso de tubo
- Patrón de tubo
- Número de orificios para tubos
- Tolerancia del orificio para tubo
Las disposiciones comunes de tubos incluyen:
- Paso triangular
- Paso cuadrado
- Paso cuadrado rotado
La disposición final debe seguir el plano de ingeniería del intercambiador de calor.
Separación Lado Carcasa y Lado Tubo
La placa tubular separa los canales de flujo del lado de la carcasa y del lado de los tubos, al tiempo que proporciona la interfaz estructural para el haz de tubos.
Conexión de Tubos
Dependiendo del diseño del intercambiador de calor, los tubos se pueden conectar a la placa tubular a través de:
- Expansión de tubos
- Soldadura de sellado
- Soldadura de resistencia
- Expansión + soldadura de sellado
El método de conexión debe determinarse de acuerdo con el diseño del equipo y las especificaciones del proyecto.
Proceso de Fabricación
Preparación del Material C46400
El material de aleación de cobre C46400 se suministra de acuerdo con los requisitos aplicables de ASME SB171.
Corte de Placa o Círculo
La materia prima se corta a las dimensiones requeridas del blanco de la placa tubular.
Mecanizado CNC
La placa tubular se mecaniza de acuerdo con los planos de ingeniería.
El mecanizado puede incluir:
- Mecanizado de diámetro exterior
- Mecanizado de espesor
- Taladrado de orificios para tubos
- Taladrado de orificios para pernos
- Mecanizado de ranuras
- Planeado
Taladrado de Orificios para Tubos
Los orificios para tubos se mecanizan de acuerdo con lo especificado:
- Diámetro exterior del tubo
- Paso de tubo
- Tolerancia del orificio
- Disposición de los tubos

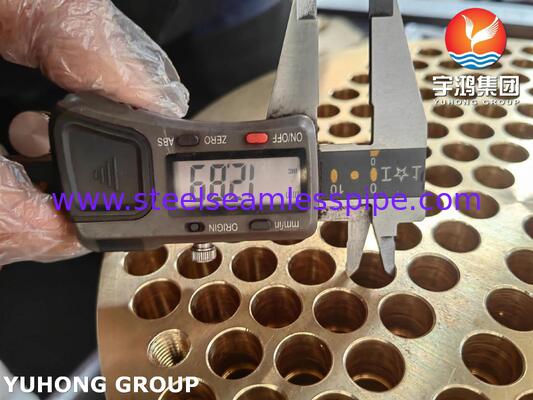

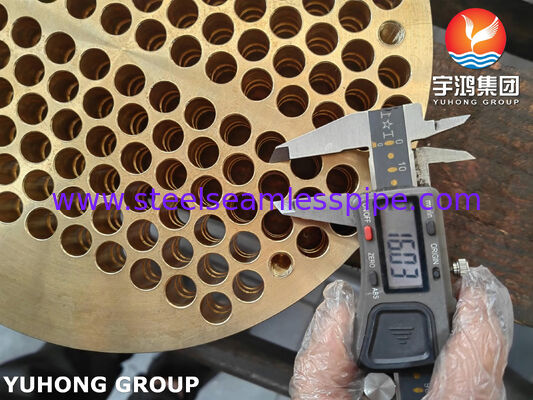

Inspección Final
Las placas tubulares terminadas se inspeccionan para verificar la precisión dimensional, la condición de la superficie, la posición de los orificios para tubos y otros requisitos del proyecto.
Especificaciones del Producto
| Artículo |
Especificación |
| Nombre del Producto |
Placa Tubular ASME SB171 C46400 |
| Estándar de Material |
ASME SB171 |
| Grado de Material |
C46400 |
| UNS |
C46400 |
| Tipo de Material |
Aleación de Cobre-Zinc / Latón Naval |
| Tipo de Producto |
Placa Tubular para Intercambiador de Calor |
| Fabricación |
Corte, Mecanizado CNC y Taladrado |
| Aplicación |
Intercambiador de Calor, Condensador |
Dimensiones Disponibles
Las dimensiones de la placa tubular se personalizan normalmente según los planos del intercambiador de calor.
| Parámetro |
Especificación |
| Diámetro Exterior |
Personalizado |
| Espesor |
Personalizado |
| Diámetro del Orificio para Tubo |
Según Diámetro Exterior del Tubo |
| Paso de Tubo |
Personalizado |
| Patrón de Orificios para Tubos |
Triangular / Cuadrado / Personalizado |
| Número de Orificios para Tubos |
Según Plano |
| Orificios para Pernos |
Personalizado |
| Ranuras |
Personalizado |
Aplicaciones
Intercambiador de Calor de Carcasa y Tubos
Las placas tubulares ASME SB171 C46400 se pueden utilizar como componentes estructurales en ensamblajes de intercambiadores de calor de carcasa y tubos.
Las aplicaciones incluyen:
- Intercambiadores de calor de proceso
- Intercambiadores de calor industriales
- Condensadores
- Enfriadores
- Equipos de proceso térmico
Equipos de Condensación
Las placas tubulares C46400 se pueden fabricar para ensamblajes de condensadores de acuerdo con el material del tubo especificado y el entorno operativo.
Equipos Marinos e Industriales
El Latón Naval C46400 también se asocia con equipos marinos e industriales donde la aleación de cobre especificada es adecuada para las condiciones de diseño.
Control de Calidad e Inspección
Inspección de Material
La inspección puede incluir:
- Verificación de la composición química
- Pruebas de propiedades mecánicas
- Revisión del certificado de material
Inspección Dimensional
Las dimensiones clave incluyen:
- Diámetro exterior
- Espesor
- Diámetro del orificio para tubo
- Paso de tubo
- Posición del orificio
- Dimensiones de los orificios para pernos
- Planitud
Inspección de Superficie
La inspección puede cubrir:
- Superficie mecanizada
- Superficie del orificio para tubo
- Condición del borde
- Dimensiones de las ranuras
