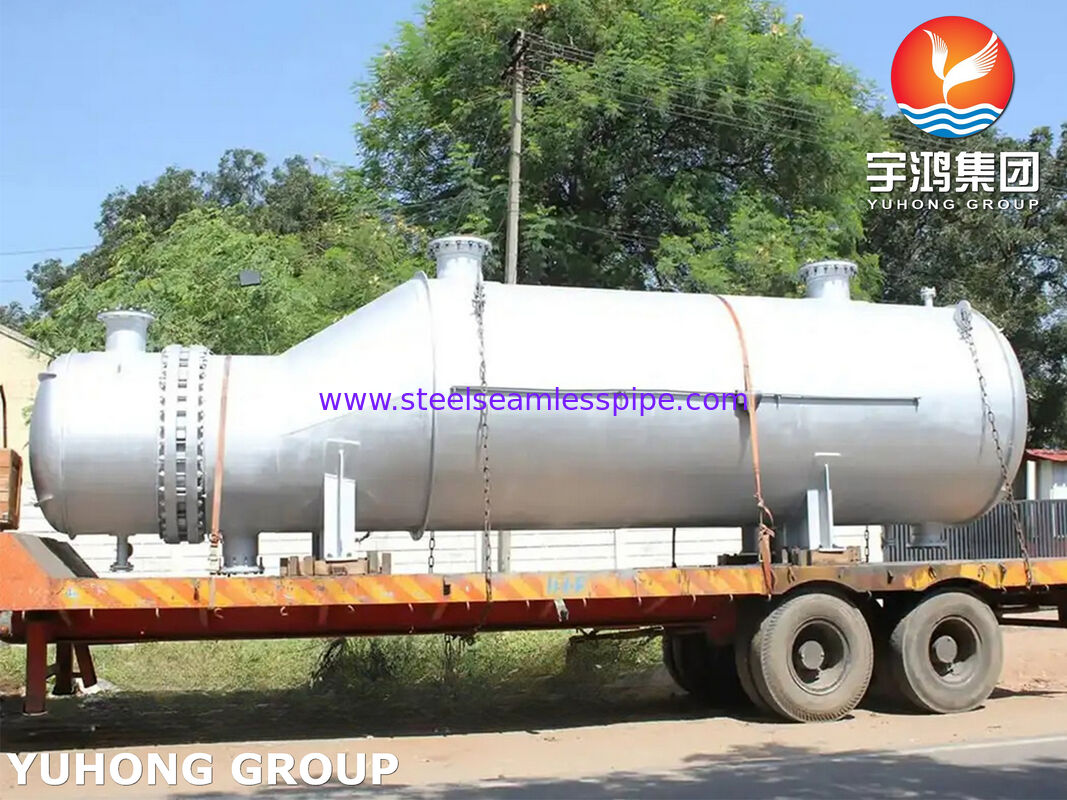

API660 Shell & Tube Heat Exchanger Kettle Reboiler For Petrochemical Industry

Grados de materiales: 304/304L, 316/316L, 321, 317L, 347H, Dúplex 2205, Súper Dúplex 2507, 904L

Aleaciones de níquel: Aleación 400 (Monel), Aleación 600/625 (Inconel), Aleación 800/800H/825 (Incoloy), Aleación C276 (Ha

Aleaciones de cobre: C70600 (CuNi 90/10), C71500 (CuNi 70/30), Latón del Almirantazgo, Latón de aluminio

Configuraciones de equipos: Placa de tubos fija (TEMA L/M/N), cabezal flotante (TEMA E/F/G/H/J), intercambiadores de tubos en U,

juntas: Junta ranurada Monel 400 con capas de grafito expandido (EG)

Placa tubular Shell Dim: Ø1170 mm x 63,5 mm (Nominales)

Código de diseño: ASME Sección VIII Div. 1, TEMA Clase R / Cálculo técnico 14-8134

Tipo del paquete: Estructura del haz de tubos con aletas

Configuraciones TEMA: Tipo BHE, DEU, UEM

Tubo de acero inoxidable: 304L, 316L, 321H, 347H

tubo de aleación de níquel: Inconel 600/625, Incoloy 800/825, Hastelloy C276, Monel 400

Tubo de la aleación de cobre: Latón del Almirantazgo, CuNi 90/10, CuNi 70/30

Material del tubo: Acero inoxidable, aleación de níquel, aleación de cobre

Capacidad de presión: Superior a 300 bar (4350 psi)

Ruta de flujo: Verdadero flujo a contracorriente

Eficiencia térmica: Maneja cruces de temperatura.

Tipo de equipo: Intercambiador de calor de carcasa y tubo

Código y estándar de diseño: ASME Sección VIII Div. 1, TEMA Clase R, NACE MR0175/ISO 15156

Material de la carcasa: ASME SA-516 Gr. 70 N (Normalizado) / ASME SA-106 Gr. B

Material del tubo: ASME SA-179 Estirado en frío sin costura / ASME SA-213 TP316L
