TEMA Tipo BEM 1108 Tubos Monel 400 Conchas fijas y intercambiador de calor de tubos

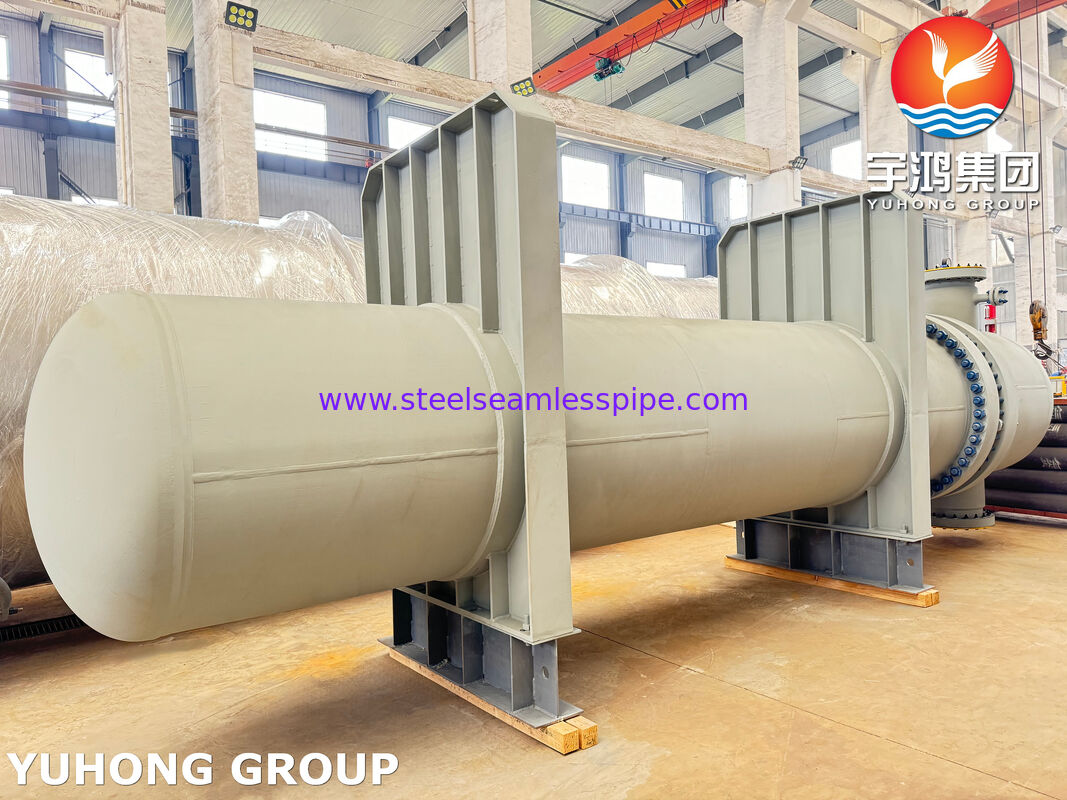

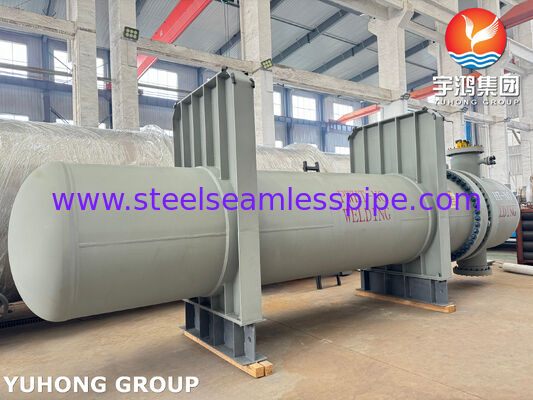

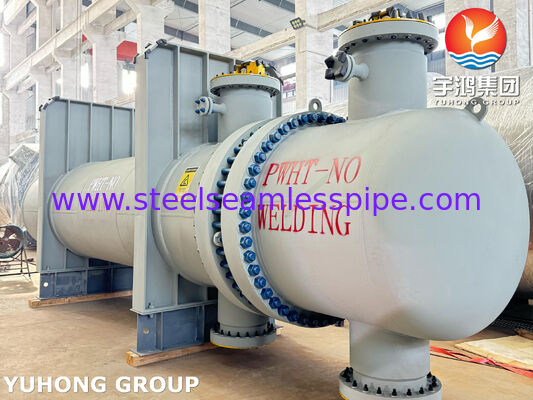

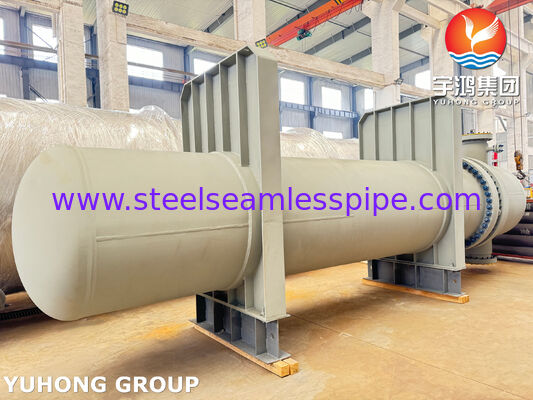

TIPO DE TEMA Intercambiador de calor de carcasa y tubos con tubos Monel 400 y placa tubular fija 1108

Esta unidad es un intercambiador de calor industrial de carcasa y tubos.(también denominadointercambiador de calor TEMA) diseñado en estricta conformidad con las normas ASME Sección VIII Div. 1 y TEMA Clase R. La disposición interna integra un haz de tubos acanalados de 1108 tubos se asegura en la placa tubular de Monel 400 utilizando un proceso de expansión por torsión de doble profundidad (Expansión de profundidad a 40,5 mm y 60,5 mm) diseñado para su instalación en el condensador OVHD del estabilizador de la unidad de destilación de crudo (Número de etiqueta W-04A/B). El diseño mecánico aborda entornos severos de condensación corrosiva que contienen cloruros acuosos e hidrocarburos ácidos

Especificaciones de componentes y materiales ASME

Procedimiento de expansión de tubos de precisión

• : Elhaz de tubos acanalados se asegura en la placa tubular de Monel 400 utilizando un proceso de expansión por torsión de doble profundidad (Expansión de profundidad a 40,5 mm y 60,5 mm). La disposición de los orificios de los tubos se adhiere al patrón de paso triangular/cuadrado de 20,25 mm.

• : Todas las superficies húmedas de la carcasa y los cabezales que retienen presión expuestos a vapores corrosivos utilizan material sólido o revestido ASME SB-127 UNS N04400 (Monel 400).Distribución del flujo y posicionamiento de los deflectores

• : Integrado con placas de protección contra impactos de alta resistencia y placas deflectoras transversales, manteniendo un espaciado uniforme de soporte de tubos de 750 mm y 753 mm.Especificación de garantía de calidad y control de calidad

Pruebas hidrostáticas y neumáticas

• : Las pruebas de presión del lado de la carcasa y del lado del tubo se realizan de forma independiente de acuerdo con las reglas de ASME Sección VIII Div. 1 Examen no destructivo (END)

• : 100% de prueba radiográfica (RT) aplicada a todas las soldaduras a tope de penetración completa; 100% de prueba de líquidos penetrantes (PT) aplicada a las juntas expandidas/soldadas de placa tubular a tubo.

• : Los componentes estructurales externos de acero al carbono se someten a galvanizado en caliente; la aplicación final del recubrimiento consiste en grafito + AISI 316 / Power Graf 3 Premium, acabado protector de alta temperatura.

Accesorios de elevación y manipulación

• : programado para su extracción y sellado con tapones después de la instalación en la carcasa delintercambiador de calor.Protección de la cara de la brida

• .​
