Tubo de haz de intercambiador de calor de acero inoxidable 316 ASME SA240 TEMA BEM

Datos del producto:

Lugar de origen:	China, Corea
Nombre de la marca:	YUHONG
Certificación:	TEMA Class R / ASME Section VIII Division 1
Número de modelo:	Intercambiador de calor de carcasa y tubos vertical tipo BEM TEMA

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	USD 50,000 - USD 1,000,000 PER SET
Detalles de empaquetado:	Cajas de madera estándar o embalaje personalizado según los requisitos del cliente.
Tiempo de entrega:	60-90 días
Condiciones de pago:	T/T, D/P, D/A, L/C, Unión Occidental
Capacidad de la fuente:	500 sistemas/mes

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (348)

Tubo inconsútil de acero inoxidable (343)

Tubería de acero inoxidable a dos caras (137)

Tubo de acero inoxidable del duplex (39)

Tubo de aguja (171)

Tubo de aleta (745)

intercambiador de calor (36)

tubo del cambiador de calor (476)

Envase de tubos para intercambiadores de calor (54)

Cambiador de calor Tubesheet (129)

bafle del cambiador de calor (39)

Frío de aire (14)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (62)

Tubo soldado con autógena del acero inoxidable (134)

Tubo de la aleación de níquel (276)

Tubo de la aleación de níquel (108)

Tubo de la aleación de cobre (258)

Tubo del acero de aleación (222)

Tubo del titanio (22)

tubo recocido brillante (166)

Tubo de caldera (161)

colocación de acero (876)

Reborde de acero (679)

Las demás (412)

Partes de revestimiento (9)

Descripción detallada del producto

Tubos de intercambio de calor:	ASME SA213 / SA249 TP316 Acero inoxidable (17 Cr, 12 Ni)	Barril de concha:	ASME SA516 Gr 70 / Acero al Carbono
Dimensiones de la cáscara:	DI: 550,00 mm \| DE: 570,00 mm \| Espesor: 10mm	Especificación de tubo:	368 Conde \| DE: 19.000 mm \| Espesor: 2.000 mm \| Longitud: 3.000 m \| Diseño triangular de 30°
Paso de tubo/corte deflector:	4 pases de tubo \| Deflectores de un solo segmento con un corte del 30 % (espaciado de 350,00 mm)	Equipo de aplicación:	Agua y aceite de refrigeración limpios
Resaltar:	Intercambiador de calor de acero inoxidable 316 ASME SA240 , haz de tubos de intercambiador de calor de carcasa y tubos , Intercambiador de calor de acero inoxidable TEMA BEM

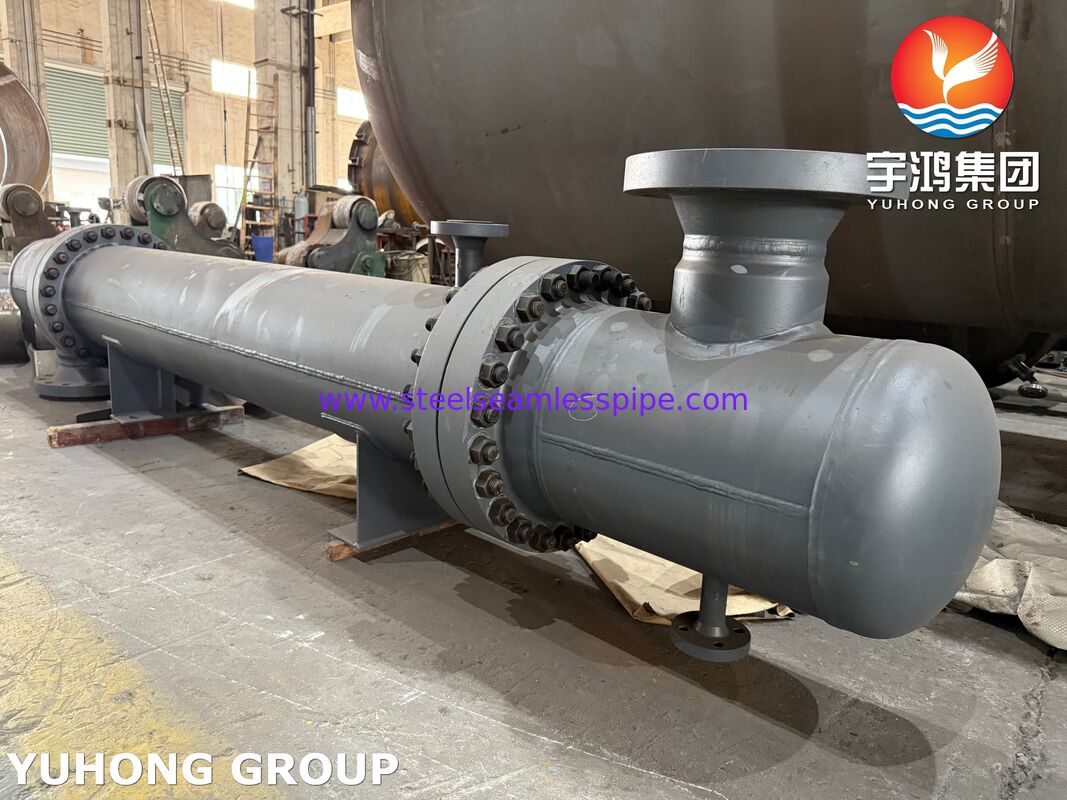

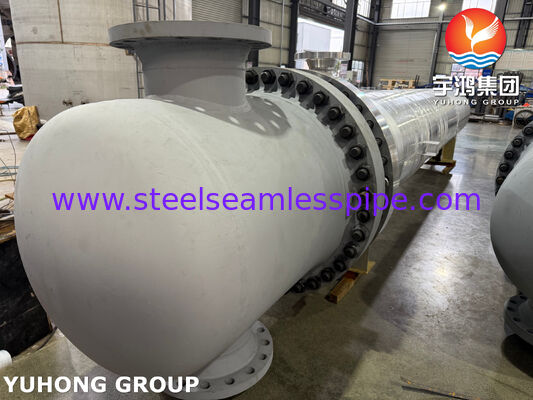

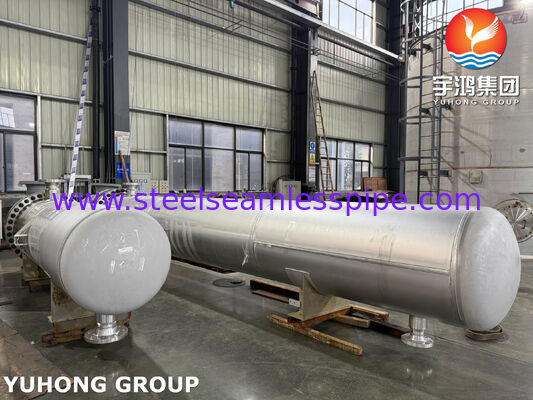

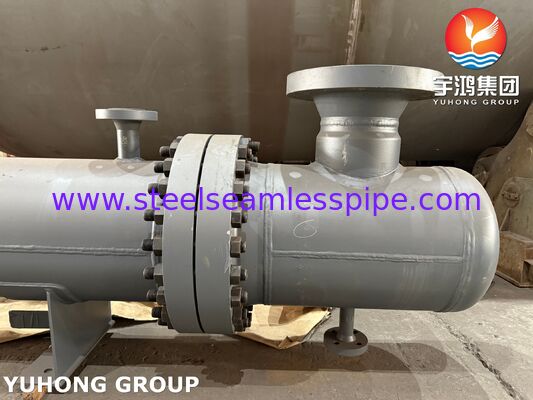

TEMA BEM Intercambiador de calor de concha y tubo ASME SA240 316 Intercambiador de calor de acero inoxidable

ASME SA240 316 Grupo de tubos de intercambiadores de calor de acero inoxidable diseñados para operaciones de refrigeración industrial que involucren agua de refrigeración limpia (lado de la cáscara) y aceite (lado del tubo).El rendimiento de transferencia térmica soporta una carga térmica de 130.0 kW a través de un área efectiva de transferencia de calor de 64.294 m2.

Especificaciones de los materiales básicos

Componente	Especificación del material / norma de fabricación	Parámetros clave
Tubos de intercambio de calor	Acero inoxidable de la serie ASME SA213 / SA249 TP316 (17 Cr, 12 Ni)	368 cuentas, 19.000 mm OD, espesor de 2.000 mm, longitud de 3.000 m
Barril de concha	Se aplicarán las siguientes medidas:	550.00 mm ID, 570.00 mm OD, grosor de 10 mm, tolerancia a la corrosión de 1.000 mm
Hoja de tubería	ASME SA516 Gr 70 Acero al carbono / SA240 316 Acero inoxidable	Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85
Dispositivo de expansión / flujo	Junta de expansión de la boquilla de entrada de tipo Rho-V2	Valor de entrada de Rho-V2 calculado: 775,41 m2
Baffles y barras de corbata	Baffles de acero al carbono con barras de corbata de acero inoxidable	Un solo segmento, 30% de diámetro de corte, 350,00 mm de espaciado entre los tramos, 6 barras de unión, 3 barras de sellado de paso
Las demás	Las juntas metálicas en espiral (SS316 con relleno de grafito/PTFE)	Aplicación en las superficies de sellado del lado de la carcasa y del tubo según los requisitos de la clase R de TEMA
Las bombillas	Flancas de acero al carbono / ASME B16.5	La entrada/salida de la cáscara: 86,35 mm OD (80,00 mm ID nominal); la entrada/salida del tubo: 104,76 mm OD (100,00 mm ID nominal)

Artesanía técnica de base

Construcción de la ampliación del tubo:Los extremos de los tubos se expanden mecánicamente en agujeros de la lámina del tubo sin ranuras bajo un par controlado para soportar 1,000.00 kPaG presión de diseño en el lado del tubo.
Control de derivación y flujo:Cuenta con 8 pasos transversales con deflectores de un solo segmento espaciados en 350,00 mm, complementados por 3 barras de sellado de paso para regular las fracciones de flujo transversal interno.
Manejo del estrés térmico:Integra un componente de expansión Rho-V2 diseñado en la entrada de la cáscara para absorber la expansión térmica diferencial entre los materiales de la cáscara de acero al carbono y los tubos de acero inoxidable SA240 TP316.
Verificación de la caída de presión:Las caídas de presión de funcionamiento miden 1,358 kPa en el lado de la carcasa (agua a 15,887 kg/h) y 26,041 kPa en el lado del tubo (aceite a 29,200 kg/h) frente a los límites permitidos de 50,00 kPa.
Distribución en el tubo:368 tubos planos colocados en una disposición triangular de 30° (25.000 mm de inclinación, 1,3158 ratio de inclinación) divididos en 4 pases de tubos (pases 1: 99, 2: 99, 3: 85, 4: 85).

Especificación de control de calidad

Prueba de presión hidrostática:El lado de la cáscara probado a 1,5 veces la presión de diseño (hidrotest verificado a 750,00 kPaG); el lado del tubo probado a 1,5 veces la presión de diseño (hidrotest verificado a 1,05 kPaG);500.00 kPaG).
Examen no destructivo (NDE):Pruebas radiográficas (RT) al 100% en soldaduras de costura larga y circunferenciales; Pruebas de penetración de líquido (PT) en soldaduras de la cara de la lámina del tubo y conexiones de boquilla.
Certificación del material:Certificados de ensayo de molino (MTC) proporcionados con arreglo a la norma EN 10204 3.1 para todas las materias primas de retención de presión ASME SA213/SA249 TP316 y SA516 Gr 70.
Control de las tolerancias dimensionales:Las autorizaciones de fabricación se ajustan estrictamente a las normas de la Clase R de TEMA para la identificación de la cáscara, la autorización de deflector a cáscara y la alineación de la proyección de la boquilla.

Envío y apoyo

Elevación y montaje estructural:Integrado con 4 ruedas de apoyo de montaje lateral (435 mm de ancho, 228 mm de espacio libre) para la instalación de un plan de ajuste vertical.
Embalaje para exportación:Embalaje de cajas de madera para transporte marítimo pesado con embalaje al vacío con barrera de humedad y recubrimiento anticorrosión aplicado a las superficies externas de acero al carbono.
El cumplimiento aduanero:El paquete de documentación de envío incluye la factura comercial, la lista de embalaje, el certificado de origen (CO / Formulario E), la norma EN 10204 3.1 MTC y los informes de inspección de terceros (TPI) (conforme a SGS / BV / TÜV).
Resumen de las dimensiones para el transporte:Altura total del equipo 3,814 mm, diámetro exterior máximo a través de las bridas 570 mm, peso en seco 1,760.2 kg, peso de extracción del paquete 1,053.8 kilos.
