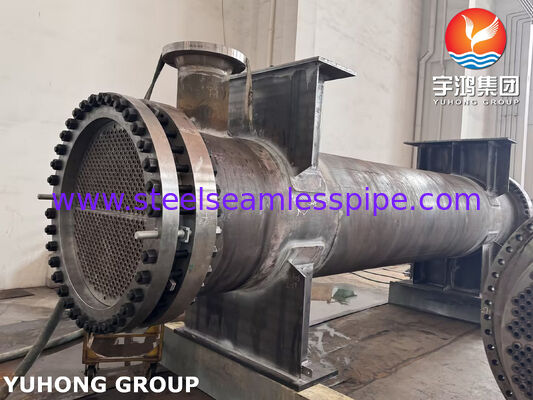

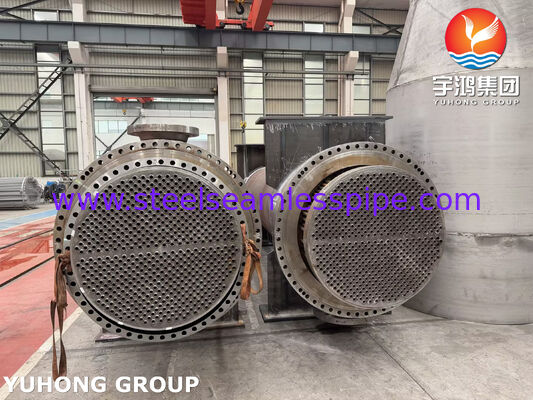

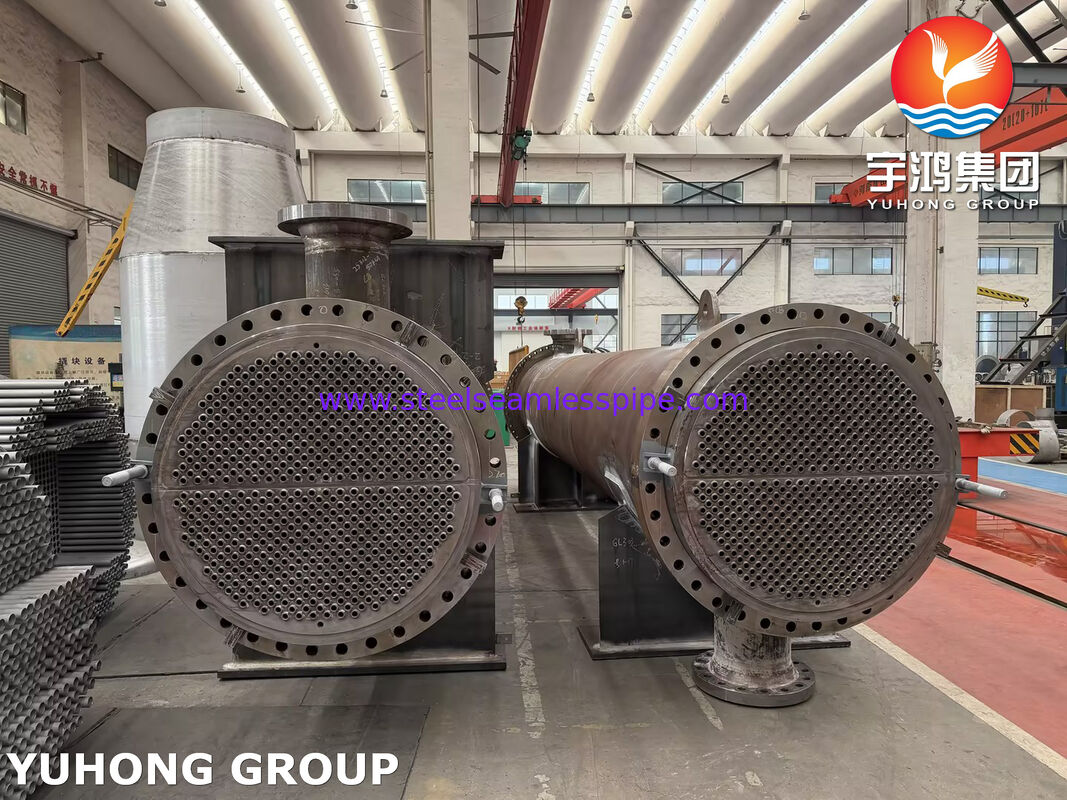

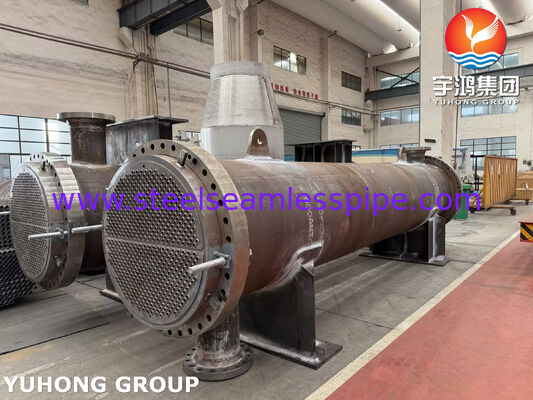

Intercambiador de calor ASME U Stamp TEMA Clase R para intercooler de descarga de etapa 1 de hidrógeno de refinería

Intercambiador de calor ASME U Stamp TEMA Clase R para intercooler de descarga de etapa 1 de hidrógeno de refinería

Nuestro intercambiador de calor ASME TEMA Clase R diseñado a medida se fabrica meticulosamente como un componente de reemplazo premium para aplicaciones de refinería de servicio pesado, específicamente comparado con la rigurosa especificación del intercooler de descarga Etapa 1 P-428302. Diseñado en absoluto cumplimiento con ASME Sección VIII Div.1, TEMA Clase R y API-660, este intercambiador de calor de cabeza flotante está estructural y metalúrgicamente optimizado para servicio severo de hidrógeno (servicio H2) en el lado de la carcasa, operando bajo estrictos protocolos ambientales como PETROBRAS N-1704. Sirve como un componente vital en las unidades de hidrotratamiento de diésel (HDT) y en las refinerías petroquímicas posteriores.

COMPONENTES PRINCIPALES Y ESPECIFICACIONES DE MATERIALES

Para garantizar cero riesgo de fragilización por hidrógeno y fallas catastróficas bajo estrés térmico, todos los materiales siguen actualizaciones estructurales avanzadas:

• Tubos intercambiadores de calor: 236 piezas de tubos de acero al carbono sin costura SA-179. Configuración estrictamente 100 % perfecta para eliminar los peligros de las opciones SA-214 soldadas en entornos de hidrógeno.

• Placas tubulares (fijas y flotantes): fabricadas con acero forjado de primera calidad SA-266 Gr. 2, mejorando la integridad bruta del SA-516 Gr. básico. 70 placas para proporcionar una densidad microestructural superior cerca de las juntas.

• Deflectores y placas de soporte: mecanizados con precisión a partir de ASTM A-36/SA-516 Gr. 60, con tolerancias exactas de diámetro exterior reducidas estrictamente según la tabla TEMA RCB-4.3 para garantizar una alineación interna perfecta de la carcasa sin flujo de derivación.

• Tirantes y espaciadores: acero al carbono/acero inoxidable de alta resistencia fabricados según los estándares de alineación para lograr una rigidez robusta del paquete.

• Accesorios de mantenimiento: Opciones integradas de orejetas de elevación especializadas y orificios de tapón roscados de precisión de acero inoxidable en la placa tubular para ayudar a una extracción segura en el campo durante los períodos de mantenimiento de la refinería.

TECNOLOGÍA BÁSICA Y VENTAJAS DE FABRICACIÓN

• Soldadura con servicio de hidrógeno calificada por ASME: cada junta de retención de presión y conexión de tubo a placa de tubos se somete a una ejecución de soldadura de élite regida por la documentación calificada de WPS/PQR. Las juntas de los tubos están expandidas con precisión y soldadas con fuerza para establecer una barrera de sellado hermética y a prueba de fugas.

• Cumplimiento estricto de la tolerancia TEMA RCB-4.3: Las distancias y los diámetros libres de los deflectores se verifican mediante plantillas/calibradores de fabricación personalizados para asegurar una alineación absoluta, evitando por completo la derivación del lado de la carcasa y garantizando la eficiencia térmica del diseño.

• Capacidad PWHT simulada: Los materiales se procesan bajo protocolos avanzados de tratamiento térmico, incluido el tratamiento térmico post-soldadura simulado (PWHT simulado) de acuerdo con los requisitos PETROBRAS N-268/N-1704, lo que garantiza el máximo alivio de tensiones en las zonas afectadas por el calor.

• Integración de rieles deslizantes: Las barras deslizantes integradas de alta resistencia (barras de deslizamento) están configuradas en el marco de soporte para minimizar la fricción, lo que facilita una instalación deslizante suave y futuras extracciones de inspección.

ESTRICTO CONTROL DE CALIDAD Y PRUEBAS (ESPECIFICACIONES QA/QC)

• Pruebas 100 % no destructivas (NDT): seguimiento de inspección integral que incluye pruebas radiográficas (RT), pruebas ultrasónicas (UT), pruebas de líquidos penetrantes (PT) y pruebas de partículas magnéticas (MT) en todas las áreas de forja y vías de soldadura de alta tensión.

• Garantía de estanqueidad entre tubo y placa de tubos: registro electrónico avanzado de expansión de tubos junto con auditorías de expansión continuas (respaldadas con documentación fotográfica para cada lote de muestra) para garantizar la máxima integridad de las juntas.

• Libro de datos de respuesta completo: la entrega incluye un libro de datos técnicos totalmente rastreable y sellado por inspectores de ingeniería calificados, informes de pruebas de materiales (MTR), registros de soldadura, informes de alineación dimensional y verificación de END.

LOGÍSTICA INTERNACIONAL Y APOYO AL MERCADO OBJETIVO

• Conservación de almacenamiento descubierto durante 6 meses: el conjunto completo del paquete se empaqueta utilizando métodos de conservación de transporte marítimo de alta resistencia. Las caras críticas de la placa tubular y las superficies de sellado están protegidas con recubrimientos antioxidantes especializados y juntas protectoras de alta durabilidad, certificadas para resistir condiciones de almacenamiento al aire libre y sin protección en los sitios del proyecto durante un mínimo de 6 meses.

• Cumplimiento global de logística y documentación de EPC: Plena experiencia en el manejo de marcos complejos de logística internacional, seguimiento de documentación y verificación. Brindamos embalaje de exportación integral, diseños de carga en vehículos de transporte y soporte de cumplimiento de documentación en las principales regiones del mundo, incluidos los marcos regulatorios de importación para América del Sur, Medio Oriente y África Occidental (procesamiento SONCAP/Form M).
