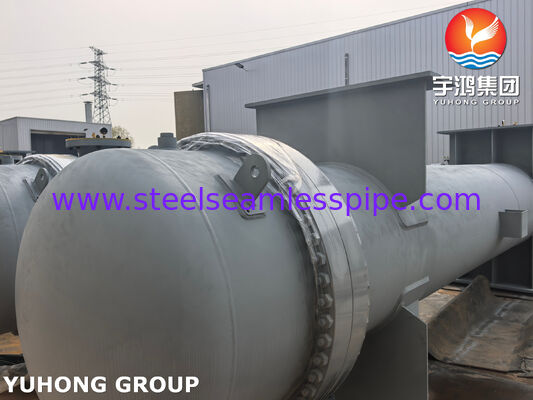

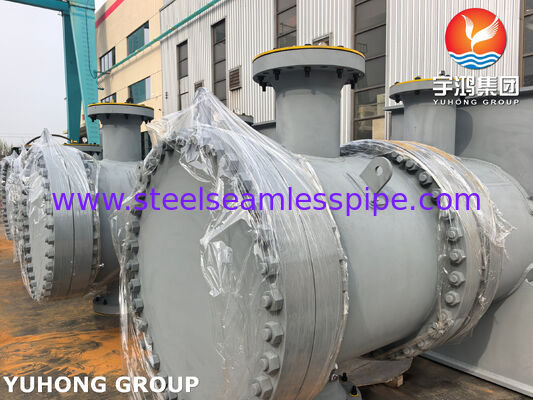

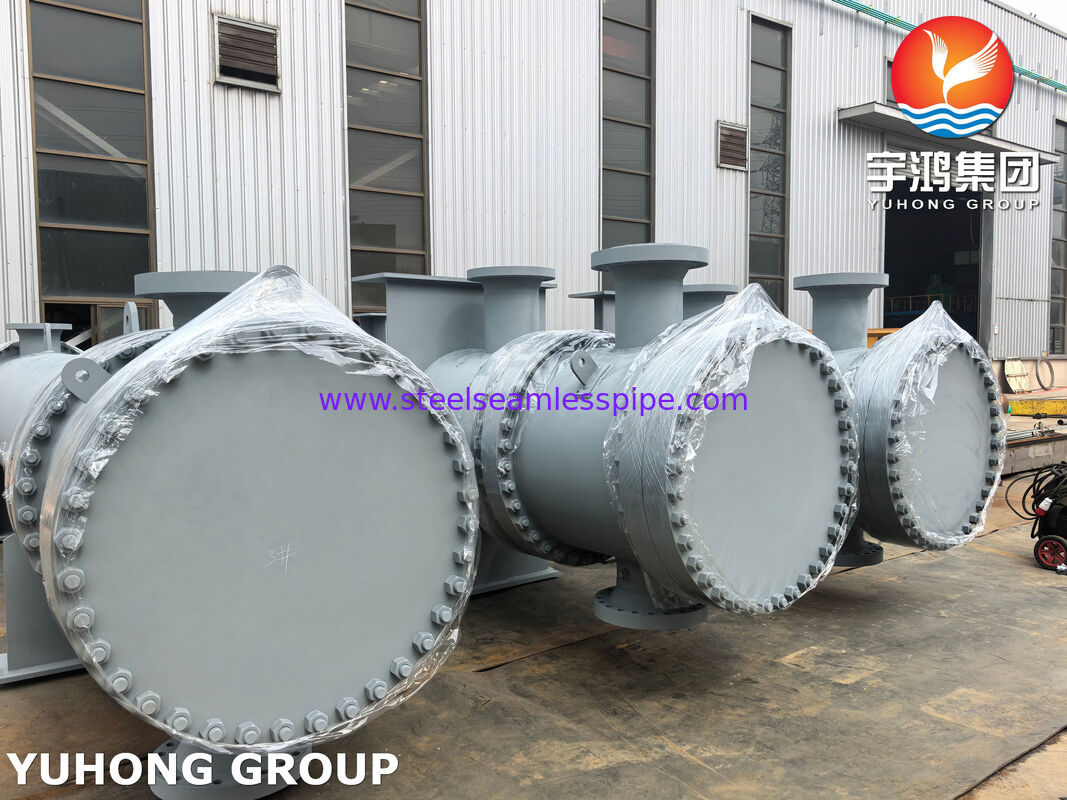

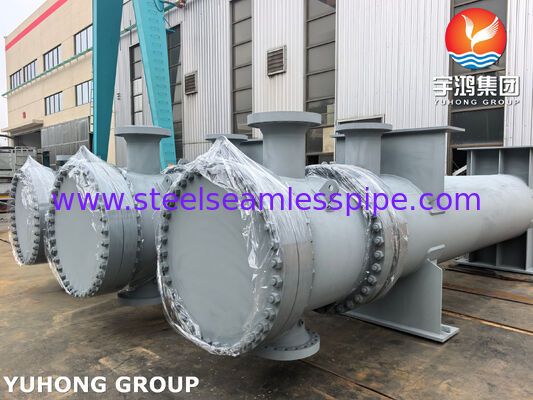

Intercambiador de calor de carcasa y tubos de TEMA ASME, NBR certificado para refrigerador inter
1.Descripción general
Este equipo es un intercooler de carcasa y tubos de alta eficiencia diseñado y fabricado en estricta conformidad con los estándares de TEMA (Asociación de fabricantes de intercambiadores tubulares). Se utiliza principalmente en sistemas de compresores de múltiples etapas (como compresores de aire o compresores de gas de proceso) para enfriar gases entre etapas de compresión, maximizando así la eficiencia volumétrica y minimizando el consumo de energía.
Con doble certificación ASME (Sociedad Estadounidense de Ingenieros Mecánicos) y NBR/NR-13 (Normas Nacionales de Brasil), este intercambiador de calor cumple con los más altos estándares internacionales de seguridad y calidad, lo que lo hace totalmente compatible para su implementación tanto en los mercados globales como en los estrictos sitios industriales brasileños.
2.Códigos de diseño y certificaciones
Diseño térmico y mecánico: TEMA Clase R, C o B (optimizado según el medio y la severidad del proceso).
Código de recipientes a presión: ASME Sección VIII, División 1 (con certificación oficial U Stamp).
Cumplimiento brasileño: Totalmente compatible con NR-13 y las normas NBR pertinentes, incluidos cálculos mecánicos localizados, validación de hidropruebas y requisitos de placa de identificación.
Calificaciones de soldadura: ASME Sección IX y AWS.
3.Características estructurales y ventajas clave
Configuraciones TEMA optimizadas: * Disponibles en diseños de placa tubular fija (p. ej., AEL, BEM) para un tamaño compacto y rentabilidad.
Disponibles en diseños de paquete extraíble/cabezal flotante (p. ej., AES, AET) para facilitar la limpieza e inspección mecánica cuando se trata de fluidos contaminantes.
Haces de tubos de alto rendimiento: equipados con tubos sin costura de alta conductividad térmica. Se pueden integrar tubos con aletas bajas o tubos corrugados opcionales para mejorar sustancialmente el coeficiente de transferencia de calor del lado del gas.
Sellado confiable y resistencia a la corrosión: los tubos se unen a las placas de tubos mediante soldadura resistente más expansión, lo que elimina por completo el riesgo de contaminación cruzada entre el gas y el agua de refrigeración.
Separación de humedad integrada: como intercooler, el recipiente cuenta con deflectores ubicados estratégicamente y salidas de drenaje de condensado dedicadas para capturar y eliminar de manera eficiente la humedad precipitada durante el proceso de enfriamiento del gas.
4.Garantía de Calidad y Documentación (Libro de Datos)
En el momento de la entrega, se proporcionará un libro de datos de garantía de calidad completo que incluye:
Formulario ASME U-1 (Informe de datos del fabricante para recipientes a presión).
Certificado de Cumplimiento NR-13 / NBR firmado por un Presunto Profesional Jurídico Brasileño registrado (PH - Profissional Habilitado).
Informes de pruebas de materiales (MTR) para todas las piezas que retienen presión.
Especificaciones de procedimientos de soldadura (WPS), registros de calificación de procedimientos (PQR) y calificaciones de desempeño del soldador (WPQ).
Informes NDT (Radiografía, Ultrasónicos, Tintas Penetrantes) y Certificados de Pruebas Hidrostáticas.
