Tubo con espárragos de acero al carbono ASTM A106 Gr.B con espárragos de AC
Introducción a los tubos con espárragos de acero al carbono ASTM A106 Gr.B + AC

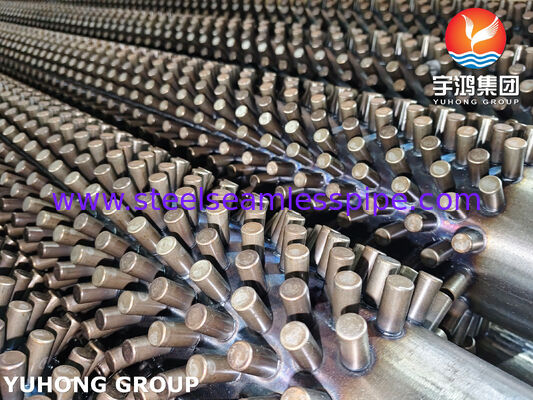

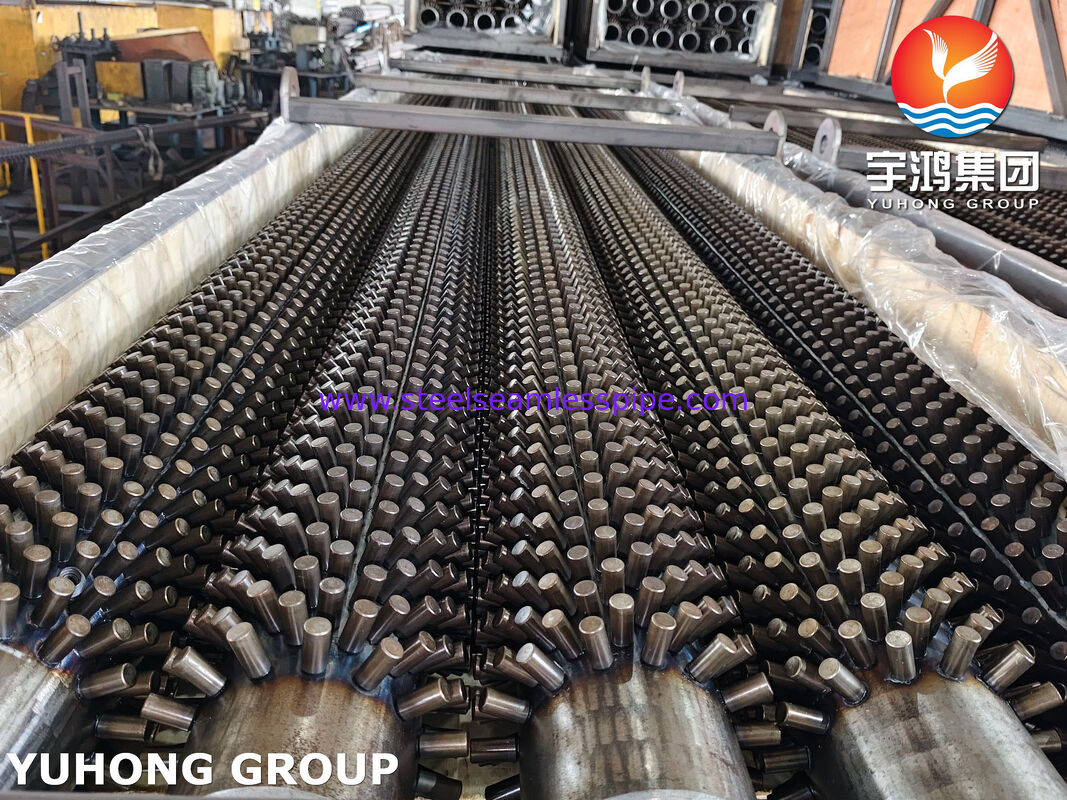

Los tubos con espárragos (también conocidos como tubos de cabeza de clavo, tubos de pasador o tubos con aletas de espárragos) son elementos de transferencia de calor de superficie extendida de alta eficiencia. Nuestros tubos con espárragos de acero al carbono ASTM A106 Gr.B consisten en un tubo base sin costura fabricado según ASTM A106 / ASME SA106 Grado B, con espárragos sólidos de acero al carbono (AC) soldados por resistencia en la superficie exterior.
Estos tubos aumentan significativamente el área de transferencia de calor externa (típicamente 2-3 veces la de un tubo desnudo) al tiempo que mantienen una excelente resistencia mecánica y resistencia al ensuciamiento y a la limpieza agresiva. Se utilizan ampliamente en entornos de gases de combustión corrosivos, de alta temperatura y alta presión en las industrias petroquímica, de generación de energía y de procesos.
Estructura del tubo con espárragos de acero al carbono (tubo base A106 Gr.B y espárragos de AC)
La estructura comprende tres elementos clave:
- Tubo base: tubería de acero al carbono sin costura que cumple con ASTM A106 Gr.B / ASME SA106 Gr.B, diseñada para servicio a alta temperatura.
- Espárragos (Aletas): pasadores sólidos de acero al carbono cilíndricos (o ocasionalmente elípticos/en forma de lente).
- Proceso de unión: soldadura por resistencia eléctrica totalmente automática (también llamada soldadura por resistencia de espárragos o soldadura por forja). Una alta corriente y presión crean una soldadura por forja metalúrgica real con penetración completa y zona afectada por el calor mínima. No se utiliza metal de aporte. El proceso está controlado por PLC para una altura, diámetro, paso y densidad circunferencial precisos de los espárragos.
Este método de soldadura produce una unión más fuerte que los materiales base, lo que permite que los tubos soporten una limpieza mecánica severa (chorro de agua a alta presión, granallado) y ciclos térmicos sin desprendimiento de los espárragos.
Composición química del tubo base ASTM A106 Gr.B y espárragos de acero al carbono
Composición química del tubo base ASTM A106 / ASME SA106 Grado B (en peso%)
| Elemento |
Requisito |
| Carbono (C) |
≤ 0.30 |
| Manganeso (Mn) |
0.29 – 1.06 |
| Fósforo (P) |
≤ 0.035 |
| Azufre (S) |
≤ 0.035 |
| Silicio (Si) |
≥ 0.10 |
| Cromo (Cr) |
≤ 0.40 |
| Cobre (Cu) |
≤ 0.40 |
| Molibdeno (Mo) |
≤ 0.15 |
| Níquel (Ni) |
≤ 0.40 |
| Vanadio (V) |
≤ 0.08 |
| Nota |
Cr + Cu + Mo + Ni + V ≤ 1.00 |
Propiedades mecánicas de ASTM A106 Gr.B
| Propiedad |
Valor mínimo |
| Resistencia a la tracción |
415 MPa (60 ksi) |
| Límite elástico |
240 MPa (35 ksi) |
| Elongación (longitudinal) |
≥ 30% |
Material del espárrago de acero al carbono (AC)
Típicamente acero bajo en carbono equivalente a Q235B, ASTM A510 (grados 1005–1010), o acero dulce similar. Composición típica (en peso%):
| Elemento |
Rango típico |
| C |
0.08 – 0.20 |
| Mn |
0.30 – 0.70 |
| Si |
≤ 0.35 |
| P |
≤ 0.045 |
| S |
≤ 0.045 |
El material del espárrago se puede igualar o mejorar según las especificaciones del cliente.
Tolerancias dimensionales y rango de especificación de los tubos con espárragos A106 Gr.B AC
| Parámetro |
Rango estándar |
Tolerancia típica / Notas |
| OD del tubo base |
25 – 219 mm (1" – 8" NPS) |
Según ASTM A106 / ASME B36.10M |
| Espesor de pared |
3.5 – 20 mm (Sch 40 – Sch 160) |
±12.5% o según lo acordado |
| Longitud del tubo |
Hasta 15–28 m |
Longitudes cortadas a medida disponibles |

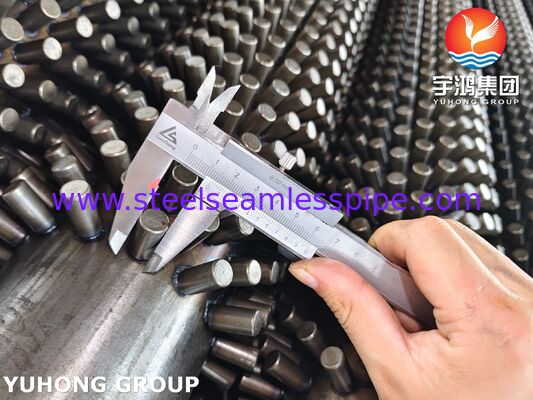

| Diámetro del espárrago |
6 – 25.4 mm (0.25" – 1") |
± 0.3 mm típico |
| Altura del espárrago |
10 – 38 mm (0.4" – 1.5") |
± 0.5 mm típico |

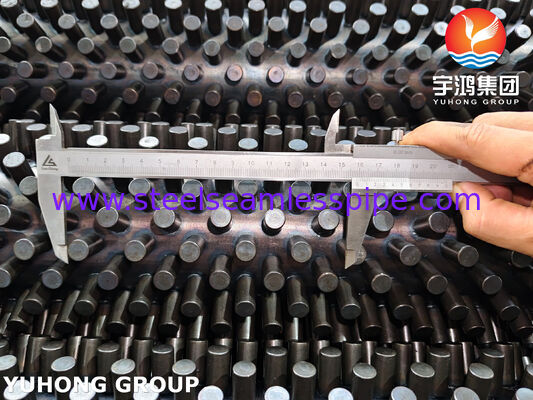

| Paso del espárrago (longitudinal) |
8 – 30 mm |
Personalizable; común 15.875 mm (63 espárragos/m) |
| Disposición de los espárragos |
Filas cuadradas, hexagonales o escalonadas |
Vertical o en ángulo con la superficie del tubo |
| Extremos desnudos |
Según sea necesario (generalmente 50–150 mm en cada extremo) |
— |
Todas las dimensiones se pueden personalizar según los planos o los requisitos del proceso. Se realizan un estricto control dimensional y pruebas de extracción de espárragos 100% visuales + aleatorias.
Ventajas de rendimiento de los tubos con espárragos A106 Gr.B AC
- Área de transferencia de calor aumentada de 2 a 3 veces en comparación con los tubos desnudos, mejorando significativamente el coeficiente de transferencia de calor del lado de los gases de combustión.
- Unión metalúrgica extremadamente fuerte entre el espárrago y el tubo: resistente a vibraciones, choques térmicos y limpieza mecánica agresiva.
- Excelente resistencia al ensuciamiento y a la deposición de cenizas en entornos de gases de combustión sucios; fácil de limpiar.
- Adecuado para servicio a alta temperatura (hasta aproximadamente 550–600 °C dependiendo del diseño).
- Alta resistencia mecánica y capacidad de carga de presión del tubo base A106 Gr.B.
- Solución rentable para corrientes de gas corrosivas y cargadas de partículas donde los tubos de aletas delgadas convencionales fallarían rápidamente.
- Tamaño reducido del equipo y mejora de la eficiencia energética en sistemas de recuperación de calor residual.
Aplicaciones de los tubos con aletas de espárragos ASTM A106 Gr.B
- Secciones de convección de hornos de calentamiento tubular en plantas petroquímicas y de refinación
- Hornos de fuego, hornos de reformado y hornos de craqueo al vapor
- Economizadores de calderas y precalentadores de aire (especialmente calderas de carbón, biomasa y valorización energética de residuos)
- Unidades de recuperación de calor residual (WHRU) y generadores de vapor de recuperación de calor (HRSG)
- Enfriadores de gas de proceso y unidades de recuperación de azufre (SRU)
- Regeneradores de unidades de craqueo catalítico fluido (FCCU) y hornos de coque
- Reactores químicos e intercambiadores de calor de gases de combustión con alto contenido de polvo
Nuestras ventajas y experiencia en fabricación
Como fabricante y exportador especializado de tubos de transferencia de calor, tenemos una amplia experiencia en la producción de tubos con espárragos de acero al carbono ASTM A106 Gr.B para las industrias petroquímica, de energía y de procesos a nivel mundial.
Las fortalezas clave incluyen:
- Líneas de soldadura por resistencia totalmente automáticas controladas por PLC que garantizan una calidad y densidad de espárragos consistentes
- Estricto control de materias primas con Certificados de Prueba de Molino completos (EN 10204 3.1 / 3.2)
- Sistema de calidad integral que cubre inspección dimensional, pruebas de integridad de soldadura, pruebas hidrostáticas y protección de superficies
- Capacidad para suministrar juegos completos según los planos del cliente, incluyendo codos en U, serpentines y paquetes de tubos
- Capacidad de producción flexible y plazos de entrega competitivos para pedidos estándar y personalizados
- Experiencia sirviendo a los principales contratistas EPC y usuarios finales en Asia, Medio Oriente, Europa y América
Damos la bienvenida a consultas detalladas con planos o datos de proceso. Nuestro equipo de ingeniería puede brindar soporte técnico para la selección de materiales, la optimización de la configuración de los espárragos y la estimación del rendimiento térmico.
