Descripción del producto

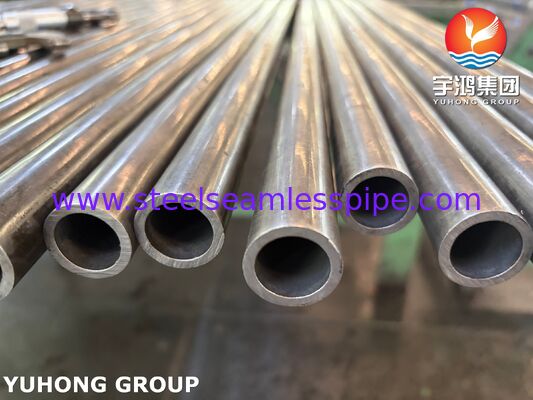

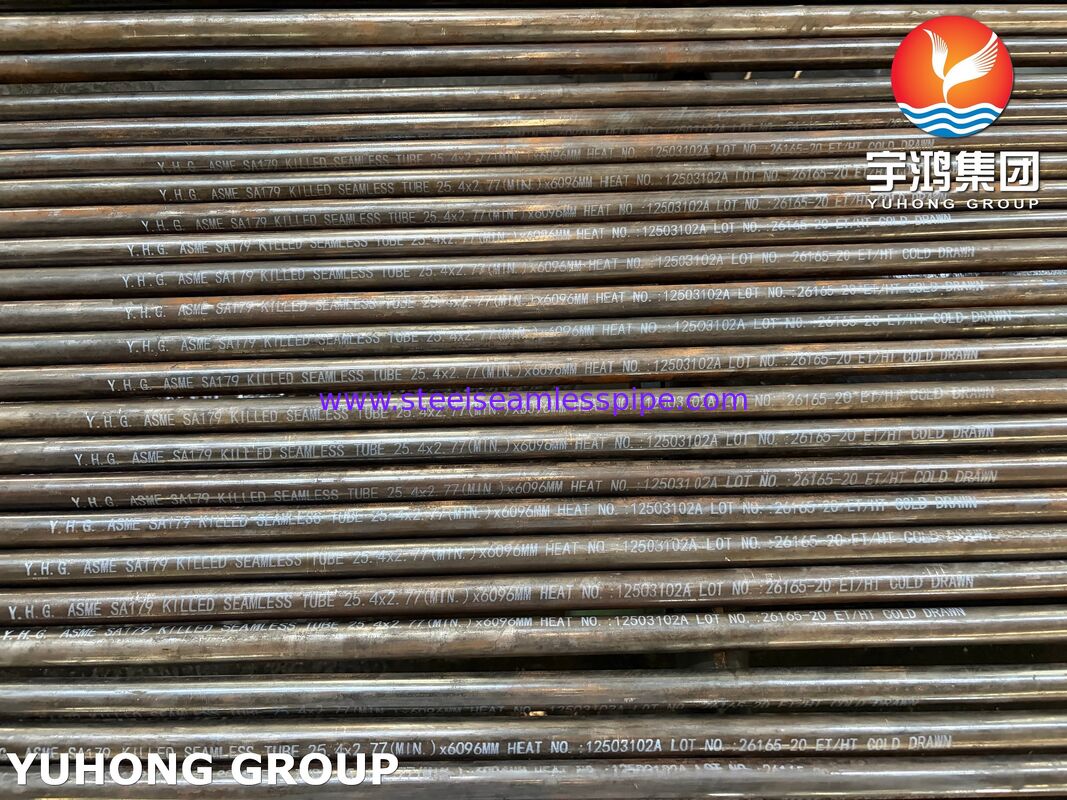

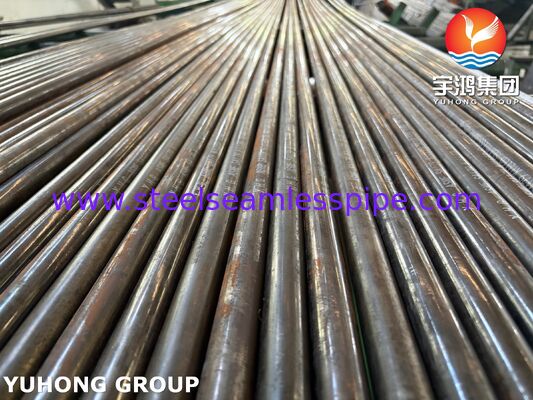

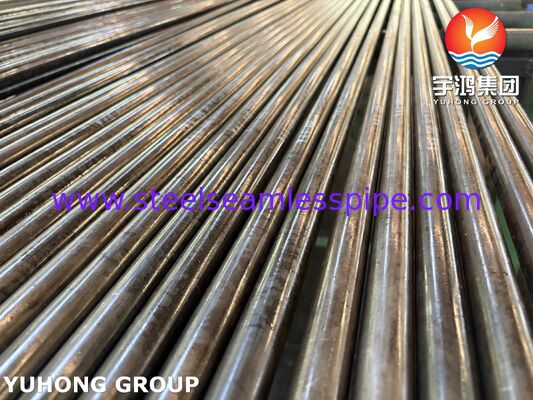

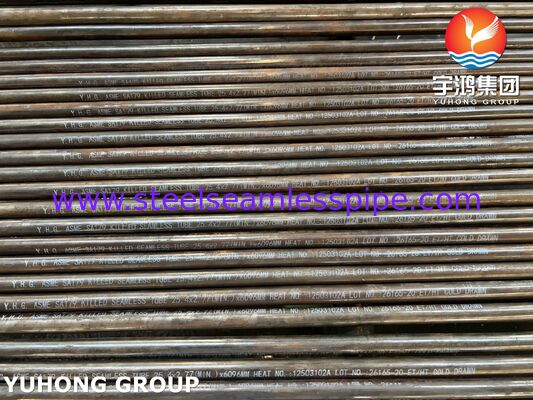

Tubo de acero al carbono sin soldadura desoxidado ASME SA179 / ASTM A179es un tubo de acero de bajo carbono para intercambiadores de calor y condensadores fabricado para aplicaciones que requieren construcción sin soldadura, composición química controlada y propiedades mecánicas y dimensionales especificadas.

SA179/A179 cubre tubos de acero de bajo carbono sin soldadura estirados en frío para intercambiadores de calor tubulares, condensadores y equipos similares de transferencia de calor. La especificación está destinada a servicio de transferencia de calor en lugar de tuberías estructurales generales.

La designación de acero desoxidado indica que el acero se desoxida durante la fabricación del acero, típicamente usando silicio y/o aluminio. Por esta razón, "desoxidado" debe tratarse como una condición de material/fabricación de acero en lugar de un grado ASTM separado.

Los tubos se pueden suministrar en diámetros exteriores, espesores de pared y longitudes personalizados según la especificación aplicable y la orden de compra.

Especificaciones del producto

ASTM A179 especifica tubos de acero de bajo carbono sin soldadura estirados en frío e incluye requisitos para análisis químico, dureza, aplanamiento, ensanchamiento, pruebas de brida y pruebas hidrostáticas o eléctricas no destructivas.

Composición química

Composición química ASTM A179 / ASME SA179

Los requisitos químicos exactos siempre deben verificarse con la edición de ASTM A179/ASME SA179 especificada en la orden de compra.

Propiedades mecánicas

Requisitos mecánicos ASTM A179

Las propiedades mecánicas se especifican para el tubo terminado y deben verificarse a través de los documentos de inspección y certificación de material aplicables.

Proceso de fabricación

Fabricación de tubos sin soldadura SA179

Fabricación de acero → Preparación de tochos → Calentamiento → Perforación → Laminado en caliente → Estirado en frío → Tratamiento térmico → Enderezado → Corte → Inspección de superficie → Inspección dimensional → Pruebas → Inspección final → Embalaje

El estirado en frío es una parte importante de la definición del producto SA179. Permite que el tubo terminado logre un diámetro exterior, espesor de pared y condición de superficie controlados.

Para aplicaciones de intercambiadores de calor y condensadores, el control dimensional es particularmente importante porque los tubos se instalan en placas tubulares o haces tubulares.

Dimensiones del tubo

Los tubos SA179 se pueden suministrar en diferentes diámetros exteriores y espesores de pared según los requisitos de ASTM A179 y las especificaciones del proyecto.

La personalización típica incluye:

• Diámetro exterior
• Espesor de pared
• Longitud del tubo
• Rectitud
• Acabado de extremo
• Condición de la superficie
• Requisitos del haz tubular
• Tolerancias dimensionales especiales

Para pedidos personalizados, las dimensiones finales deben confirmarse de acuerdo con el diseño de la placa tubular del cliente, el dibujo del intercambiador de calor o la especificación de compra.

Aplicaciones

Intercambiadores de calor

Los tubos ASME SA179 se utilizan comúnmente como tubos de transferencia de calor en:

• Intercambiadores de calor de carcasa y tubos
• Intercambiadores de calor industriales
• Intercambiadores de calor de proceso
• Equipos de recuperación de calor
• Equipos tubulares de transferencia de calor

Condensadores

Las aplicaciones típicas de condensadores incluyen:

• Condensadores industriales
• Sistemas de condensadores de vapor
• Equipos de refrigeración
• Haces de tubos de condensador

Equipos de proceso

Los tubos también se pueden utilizar en equipos que requieren tubos de acero de bajo carbono sin soldadura para transferencia de calor, sujetos a las condiciones de servicio aplicables y las especificaciones del proyecto.

Inspección y pruebas

Cada tubo SA179 puede ser inspeccionado de acuerdo con ASTM A179/ASME SA179 y los requisitos de la orden de compra.

Inspección química

• Análisis de química del calor
• Análisis de producto, cuando se requiera
• PMI, cuando se especifique

Pruebas mecánicas

• Prueba de tracción
• Verificación del límite elástico
• Alargamiento
• Prueba de dureza

Pruebas de tubo

• Prueba de aplanamiento
• Prueba de ensanchamiento
• Prueba hidrostática
• Prueba eléctrica no destructiva

Inspección dimensional

• Diámetro exterior
• Espesor de pared
• Longitud
• Rectitud
• Condición de la superficie

Documentación

• Certificado de prueba de material
• Trazabilidad del número de lote
• Certificado EN 10204 3.1
• Informe de inspección
• Informe dimensional
• Informe NDT, cuando se requiera

Superficie y acabado de extremo

Superficie

Dependiendo de la fabricación y los requisitos del cliente, los tubos SA179 se pueden suministrar con:

• Superficie estirada en frío
• Superficie brillante
• Superficie limpia
• Superficie decapada, cuando se especifique

Acabado de extremo

• Extremos lisos
• Extremos cortados
• Extremos tapados
• Preparación de extremo personalizada

La condición del extremo se puede especificar de acuerdo con los requisitos de fabricación del intercambiador de calor o condensador.

Control de calidad

El control de calidad de los tubos SA179 se centra en la identificación del material, la precisión dimensional, las propiedades mecánicas y la integridad del tubo.

El proceso de producción e inspección puede incluir:

Inspección de materia prima → Verificación del número de lote → Análisis químico → Estirado en frío → Tratamiento térmico → Inspección dimensional → Pruebas mecánicas → Prueba de aplanamiento/ensanchamiento → Prueba hidrostática o ET → Inspección visual → Documentación final
