Resumen del producto

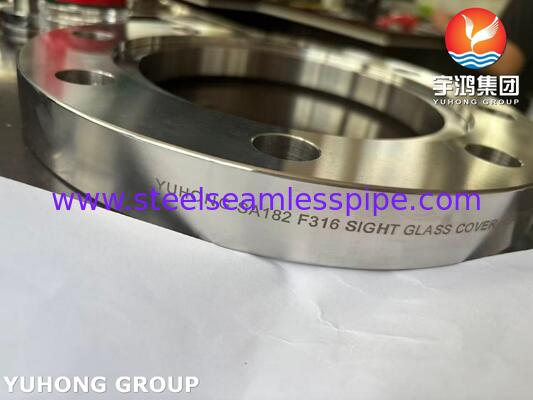

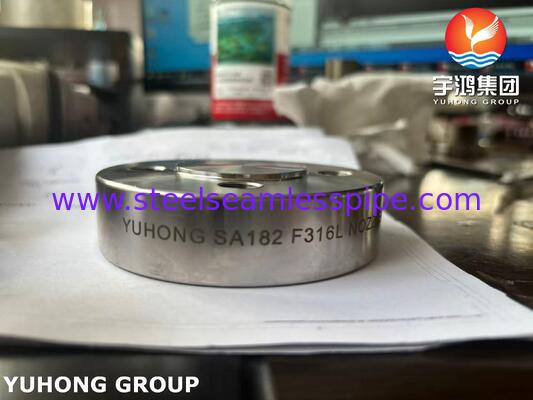

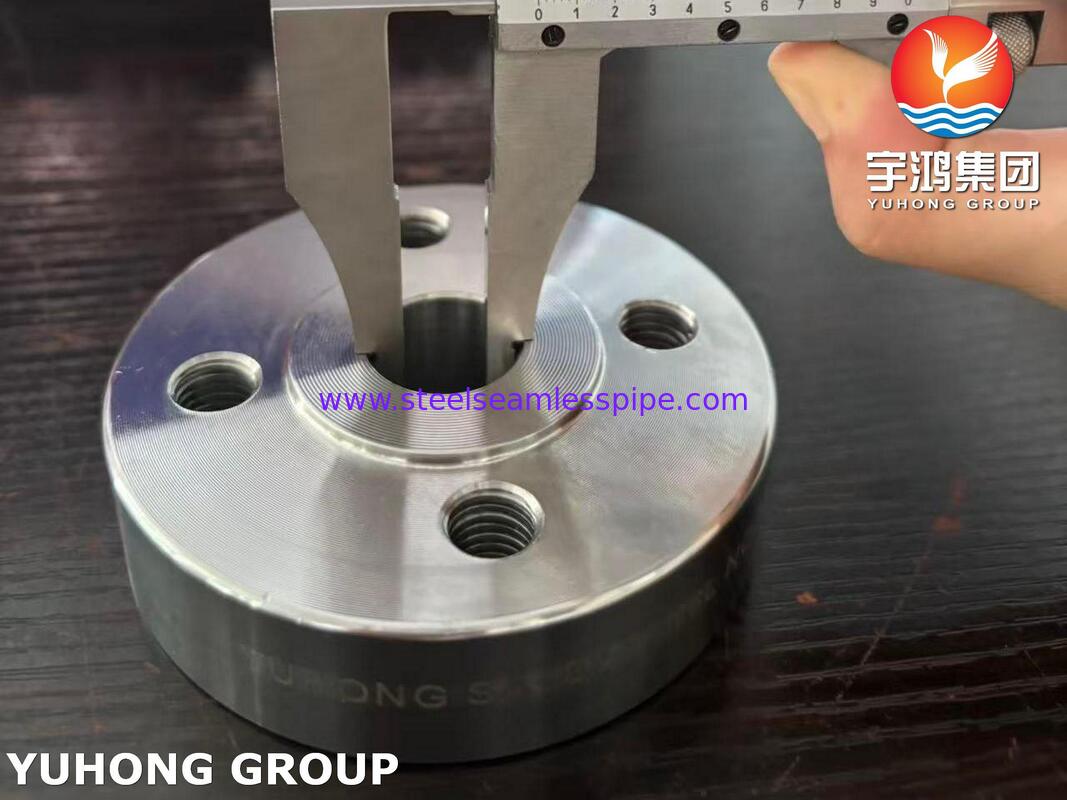

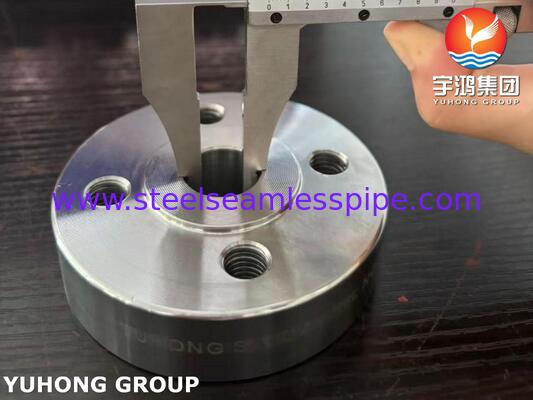

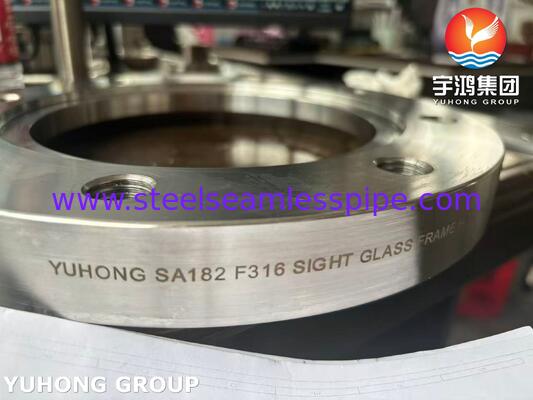

ASME SA182 F316 La brida de cristal de acero inoxidable es un componente de acero inoxidable forjado y mecanizado diseñado para conjuntos de vidrio de vista,Puertos de visualización y equipos de inspección visual utilizados en sistemas de procesos industriales.
Fabricados a partir deF316 acero inoxidable austenítico, la brida del marco se puede suministrar con una abertura central de visualización, orificios de pernos, agujeros roscados, superficies de sellado y otras características mecanizadas de acuerdo con el dibujo del cliente.
El componente es adecuado para su integración en equipos de proceso, recipientes a presión, sistemas de tuberías, tanques, intercambiadores de calor y otros equipos en los que se requiera un vidrio o una ventana de visión.
La configuración de la brida, las dimensiones, la presión nominal y los detalles de conexión se determinan de acuerdo con el diseño del equipo, la norma de brida aplicable y las especificaciones del cliente.
Especificaciones del producto
| Punto de trabajo |
Especificación |
| Nombre del producto |
F316 Freno de vidrio de acero inoxidable |
| Tipo de producto |
Flanca del marco de vidrio de visión / flanca del puerto de visión |
| El material |
Acero inoxidable austenítico |
| Grado |
F316: el nombre de la empresa |
| El SNU |
S31600 |
| Estándar |
Se aplicarán los siguientes requisitos: |
| Fabricación |
Forja + Mecanizado CNC |
| Forma de las piezas |
En forma circular |
| Diámetro exterior |
Personalizado |
| Diámetro interno |
Personalizado |
| El grosor |
Personalizado |
| Cantidad de agujero de perno |
Personalizado |
| Diámetro del orificio del perno |
Personalizado |
| Diámetro del círculo del perno |
Personalizado |
| Conexión |
Flanged / cerrado / personalizado |
| Superficie de sellado |
Mecanizado / Personalizado |
| Abrir el cristal de visión |
Personalizado |
| Agujas roscadas |
Disponible según sea necesario |
| Finalización de la superficie |
Mecanizado / encurtido / pasivado / personalizado |
| Tratamiento térmico |
Calor de la solución tratado según lo especificado |
| Inspección |
Inspección química, mecánica y dimensional |
| Certificación |
MTC / EN 10204 3.1 / 3.2 según sea necesario |
| Aplicación |
Vidrio, puerto de visualización, equipos de proceso y tuberías |
F316 Material de acero inoxidable
El F316 es un acero inoxidable austenítico que contiene cromo, níquel y molibdeno.
La composición nominal de la aleación proporciona las características del material requeridas para una amplia gama de aplicaciones de equipos industriales.,las válvulas, las bridas y otras piezas fabricadas o forjadas.
Para los productos fabricados paraLas condiciones de ensayo de la norma ASME SA182 F316, la composición química, las propiedades mecánicas y los requisitos de tratamiento térmico deberán cumplir la edición aplicable de ASME SA182 / ASTM A182 y la especificación de compra.
Composición química
Los requisitos químicos típicos F316 de la norma ASTM A182 se muestran a continuación:
| El elemento |
F316 Requisito |
| C. Las |
≤ 0,080% |
| En |
≤ 2,00% |
| Sí, sí. |
≤ 1,00% |
| P |
≤ 0,045% |
| El S |
≤ 0,030% |
| Crónica |
16.0 ¥ 18,0% |
| ¿ Qué? |
10.0 ∙ 14,0% |
| ¿ Qué pasa? |
20,0 ∼ 3,0% |
| Fe |
Saldo de las cuentas |
La composición química real se verificará con arreglo a la edición ASME SA182 aplicable y al certificado de material para el calor suministrado.
Propiedades mecánicas
Las propiedades mecánicas de las forjas ASME SA182 F316 deberán cumplir los requisitos de la especificación de material aplicable.
| Propiedad |
Requisito |
| Resistencia a la tracción |
Con arreglo a la norma ASME SA182 F316 |
| Fuerza de rendimiento |
Con arreglo a la norma ASME SA182 F316 |
| Elongado |
Con arreglo a la norma ASME SA182 F316 |
| Reducción de la superficie |
Según la especificación aplicable |
| Dureza |
Según la especificación aplicable |
| Tratamiento térmico |
Tratamiento térmico de la solución según lo especificado |
Los valores finales certificados deben tomarse del MTC para el calor real y la condición del producto.
Diseño de la brida del marco de vidrio
La brida del marco de vidrio de mira está diseñada para proporcionar una interfaz mecánica de montaje y sellado para un conjunto de vidrio de mira.
La estructura típica consiste en un cuerpo forjado circular con una abertura de visualización central y agujeros de montaje.
Abertura de la vista central
La abertura interna se mecaniza de acuerdo con el diámetro y el área de visualización del cristal de visualización requeridos.
La cara de la brida
La cara de la brida puede ser mecanizada en la configuración de sellado especificada.
Agujeros de pernos
Los orificios de los tornillos se pueden organizar de acuerdo con el dibujo del equipo del cliente o las dimensiones de la brida aplicables.
Agujas roscadas
Los agujeros roscados se pueden suministrar cuando el conjunto de vidrio de vista utiliza fijación roscada o arreglos de montaje personalizados.
Superficie de sellado
La superficie de sellado se puede mecanizar de acuerdo con la configuración de junta, vidrio y ensamblaje requerida.
Las dimensiones de las bridas
La brida del marco de vidrio de la mira se puede personalizar de acuerdo con los dibujos del cliente.
Los parámetros típicos incluyen:
| Parámetro |
Configuración disponible |
| Diámetro exterior |
Personalizado |
| Diámetro interno |
Personalizado |
| espesor total |
Personalizado |
| Abrir el cristal de visión |
Personalizado |
| Círculo de los tornillos |
Personalizado |
| Cantidad de agujero de perno |
Personalizado |
| Diámetro del orificio del perno |
Personalizado |
| Tamaño del hilo |
Métrico / UNC / UNF / Personalizado |
| Características de sellado |
Personalizado |
| Rincón |
Personalizado |
| El contraborde |
Personalizado |
| Tolerancia de mecanizado |
Según el dibujo |
Si se requiere que el componente cumpla una norma específica de dimensiones de las bridas, la norma aplicable debe especificarse por separado en la orden de compra.
Proceso de fabricación
1. Materia prima
El material de forja de acero inoxidable certificado F316 se selecciona de acuerdo con la especificación ASME SA182 requerida.
2. Forjando
La materia prima se calienta y se forja en la forma preliminar requerida de anillo o brida.
3Tratamiento térmico
El tratamiento térmico de la solución se realiza de acuerdo con la especificación de material aplicable.
4. Mecanizado en bruto
El componente forjado se mecaniza en bruto para establecer las principales dimensiones exteriores e interiores.
5. Mecanizado CNC
El mecanizado de precisión se realiza para:
- Diámetro exterior
- Diámetro interior
- Abertura del vidrio
- La cara de la brida
- Agujas de tornillo
- Las hojas roscadas
- Las demás:
- Las contraborras
6- El acabado de la superficie
El componente mecanizado puede suministrarse con la condición de superficie especificada.
7Inspección final
Las dimensiones finales, las posiciones de los orificios, la identificación del material y el estado de la superficie se inspeccionan antes del envío.
Capacidad de mecanizado
La brida del marco de vidrio de la mira F316 puede ser mecanizada CNC de acuerdo con los dibujos del cliente.
El mecanizado puede incluir:
- Volviendo
- Mecanizado de la cara
- Aburrido
- Perforación
- Aplicación
- Mecanizado de ranuras
- Contra el aburrimiento
- Camificación
- Finalización de precisión
La tolerancia de mecanizado se controla de acuerdo con el dibujo del cliente y los requisitos dimensionales aplicables.
Control de calidad
Inspección de materiales
- Verificación del número de calor
- Composición química
- PMI
- Identificación del material
- Revisión del certificado de materiales
Inspección mecánica
Cuando sea necesario:
- Prueba de tracción
- Fuerza de rendimiento
- Elongado
- Dureza
Inspección dimensional
La inspección puede incluir:
- Diámetro exterior
- Diámetro interior
- El grosor
- Diámetro del orificio del perno
- Espaciado entre los orificios de los tornillos
- Diámetro del círculo del perno
- Dimensiones del hilo
- Dimensiones de la cara de sellado
- Dimensiones de las ranuras
- Concentricidad
- La superficie es plana
Inspección de la superficie
La brida terminada puede inspeccionarse visualmente para:
- Las grietas
- Defectos de la superficie
- Daños en el mecanizado
- Las barras
- Corrosión
- Finalización incorrecta
Se pueden realizar pruebas NDT adicionales según los requisitos del proyecto.
Documento de inspección
La siguiente documentación se puede suministrar de acuerdo con los requisitos del cliente:
- Certificado de ensayo de materiales
- Certificado de la norma EN 10204 3.1
- Certificado de la norma EN 10204 3.2
- Informe de análisis químico
- Informe de ensayo mecánico
- Informe sobre el PMI
- Informe de inspección dimensional
- Registro de tratamiento térmico
- Informe de la NDT
- Certificado de conformidad
- Informe de inspección de terceros
Aplicaciones
Equipo de procesos industriales
La brida del marco de vidrio de vista F316 puede instalarse en equipos de proceso donde se requiera una vigilancia visual del proceso interno.
Los recipientes a presión
El componente puede fabricarse como parte de un puerto de visualización o conjunto de vidrio de visualización personalizado para equipos a presión.
Proceso de tuberías
Los conjuntos de bridas de vidrio de visión se pueden utilizar en sistemas de tuberías seleccionados para proporcionar una observación visual del flujo del proceso.
Equipo de procesamiento químico
El acero inoxidable F316 se especifica comúnmente para equipos de proceso donde se requiere un acero inoxidable austenítico que contenga molibdeno.
Los intercambiadores de calor y los condensadores
El componente puede incorporarse en conjuntos de intercambiadores de calor o condensadores personalizados que requieren un puerto de inspección visual.
Tanques y buques
Las aplicaciones pueden incluir tanques de almacenamiento, tanques de proceso y recipientes equipados con ventanas de observación.
Equipos marinos e industriales
La brida del marco de vidrio de mira F316 puede fabricarse para equipos marinos e industriales de acuerdo con las condiciones de servicio y los requisitos de diseño aplicables.
