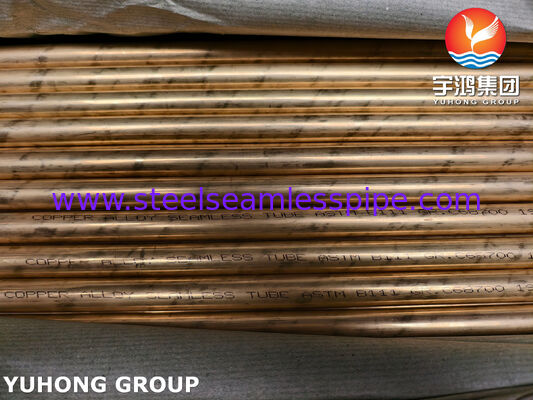

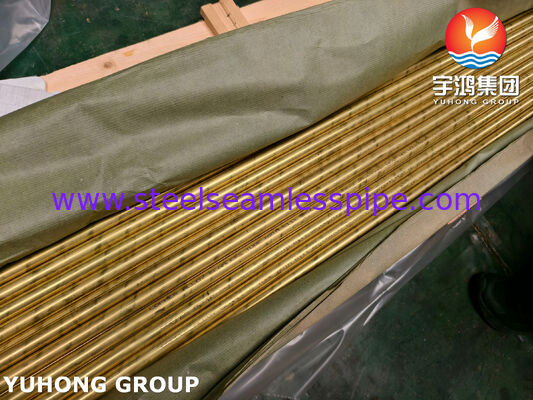

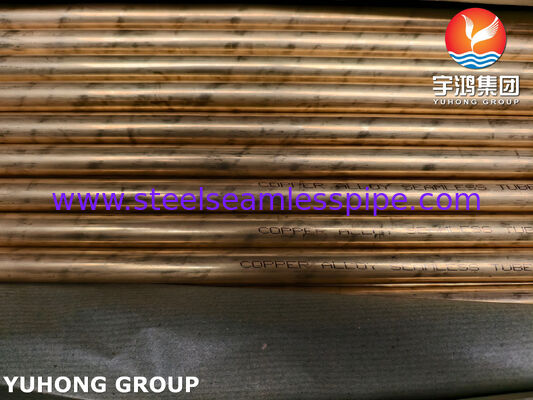

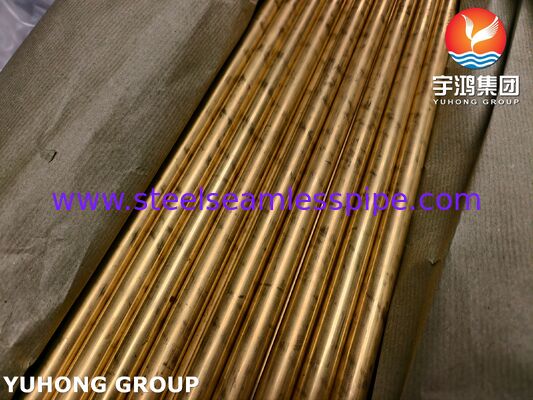

Tubo de latón de aluminio sin costura ASTM B111 C68700 para intercambiador de calor y condensador
El tubo de aleación de cobre ASTM B111 C68700 es un tubo de latón de aluminio sin costura fabricado para aplicaciones de condensadores, evaporadores e intercambiadores de calor.
UNS C68700 se clasifica comoLatón de aluminio, Tipo Bsegún ASTM B111/B111M. La aleación es un material de cobre-zinc-aluminio con contenido controlado de arsénico. Su composición química especificada incluye 76,0-79,0% de cobre, 1,8-2,5% de aluminio y 0,02-0,06% de arsénico, con zinc como el resto.
El tubo puede suministrarse en diferentes temple y configuraciones dimensionales según ASTM B111/B111M y los requisitos del proyecto. Las aplicaciones típicas incluyen condensadores de superficie, intercambiadores de calor, evaporadores y otros equipos industriales de transferencia de calor.
Especificaciones Técnicas
| Artículo |
Especificación |
| Nombre del Producto |
Tubo sin costura de latón de aluminio C68700 |
| Estándar |
ASTM B111 / ASTM B111M |
| Equivalente ASME |
ASME SB111 / SB111M cuando se especifique |
| UNS |
C68700 |
| Tipo de Aleación |
Aleación de Cobre-Zinc-Aluminio |
| Descripción Común |
Latón de Aluminio Tipo B |
| Tipo de Tubo |
Sin Costura |
| Proceso de Fabricación |
Extrusión / Trefilado / Recocido / Enderezado según corresponda |
| Diámetro Exterior |
Hasta 3-1/8 pulg. [80 mm] según el alcance de ASTM B111; otros tamaños por acuerdo |
| Espesor de Pared |
Según especificación y requisitos del proyecto |
| Longitud |
Longitudes rectas, personalizadas |
| Temple |
O61 Recocido, Trefilado Ligero, Trefilado Duro o condición aplicable |
| Superficie |
Acabado de Molino / Superficie Limpia |
| Condición del Extremo |
Extremo Liso o personalizado |
| Pruebas |
Corriente de Foucault, Hidrostática, Neumática y pruebas mecánicas aplicables |
| Documentación |
MTC y documentos de inspección |
Composición Química C68700
La composición química de C68700 se controla según los requisitos aplicables de ASTM B111.
| Elemento |
Requisito ASTM B111 C68700 |
| Cobre (Cu) |
76,0-79,0% |
| Aluminio (Al) |
1,8-2,5% |
| Arsénico (As) |
0,02-0,06% |
| Hierro (Fe) |
≤0,06% |
| Plomo (Pb) |
≤0,07% |
| Zinc (Zn) |
Resto |
Propiedades Mecánicas
Las propiedades mecánicas dependen del temple especificado.
Paratubo recocido C68700 O61, los requisitos mínimos de ASTM B111 comúnmente referenciados incluyen:
| Propiedad |
Requisito Recocido O61 |
| Resistencia a la Tracción |
≥345 MPa |
| Límite Elástico |
≥125 MPa |
| Dureza |
Según los requisitos de temple de ASTM B111 |
Proceso de Fabricación
Los tubos de aleación de cobre sin costura C68700 se fabrican a través de un proceso controlado de producción de tubos.
1. Preparación de la Billeta
El material de aleación de cobre se prepara según la composición química especificada C68700 y los requisitos de identificación de calor.
2. Extrusión y Perforación
La billeta se procesa para formar un tubo hueco adecuado para operaciones de trefilado posteriores.
3. Trefilado en Frío
El trefilado en frío se utiliza para lograr el diámetro exterior, el espesor de pared y las tolerancias dimensionales requeridas.
4. Tratamiento Térmico
Se lleva a cabo el recocido u otro tratamiento térmico aplicable según el temple especificado y los requisitos de ASTM B111.
5. Enderezado y Corte
Los tubos se enderezan y cortan a la longitud requerida.
6. Inspección Final
Se realizan pruebas dimensionales, de superficie y mecánicas y no destructivas aplicables antes del envío.
Dimensiones del Tubo
Los tubos de latón de aluminio C68700 se pueden suministrar en varias combinaciones de diámetro exterior y espesor de pared.
La información típica del pedido incluye:
Para proyectos de condensadores e intercambiadores de calor, las dimensiones del tubo se pueden fabricar según el dibujo de la placa de tubos del cliente, la especificación del equipo o el programa de tubos.
Tratamiento Térmico y Temple
ASTM B111/B111M especifica varias condiciones de tubo, que incluyen:
El temple seleccionado afecta las propiedades mecánicas y las características de conformado del tubo. ASTM B111/B111M-24 identifica específicamente estas condiciones disponibles para tubos de cobre y aleaciones de cobre.
Para aplicaciones que implican expansión de tubos, doblado o instalación de tubos en placas de tubos, el temple apropiado debe confirmarse durante la etapa de ingeniería.
Pruebas y Control de Calidad
El control de calidad se puede realizar de acuerdo con ASTM B111/B111M y los requisitos de compra del cliente.
Inspección Química
Pruebas Mecánicas
Pruebas de Tubo
Las pruebas aplicables de ASTM B111 pueden incluir:
ASTM B111/B111M-24 identifica específicamente las pruebas de expansión, aplanamiento y tensión residual junto con las pruebas de corriente de Foucault, hidrostática y neumática dentro de sus requisitos de producto.
Inspección Dimensional
La inspección puede incluir:
Aplicaciones
Condensadores de Superficie
Los tubos sin costura C68700 se especifican para aplicaciones de tubos de condensador cubiertas por ASTM B111.
Intercambiadores de Calor
Los tubos se pueden utilizar como tubos de transferencia de calor en intercambiadores de calor de carcasa y tubos donde se especifica latón de aluminio C68700.
Evaporadores
ASTM B111 incluye aplicaciones de evaporadores dentro de su alcance para tubos sin costura de cobre y aleaciones de cobre.
Equipos de Refrigeración Industrial
Los equipos típicos pueden incluir:
-
Condensadores de superficie
-
Intercambiadores de calor de carcasa y tubos
-
Evaporadores
-
Enfriadores industriales
-
Equipos de transferencia de calor para generación de energía
-
Equipos de refrigeración marina y de proceso
