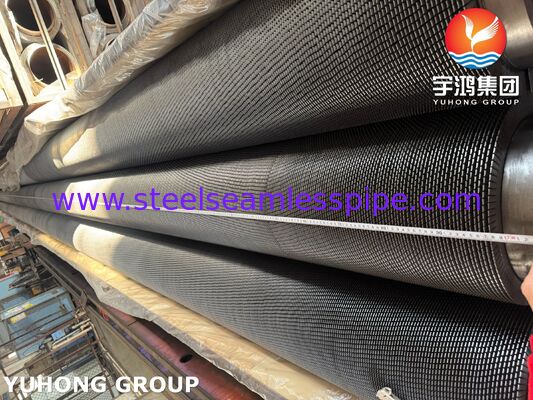

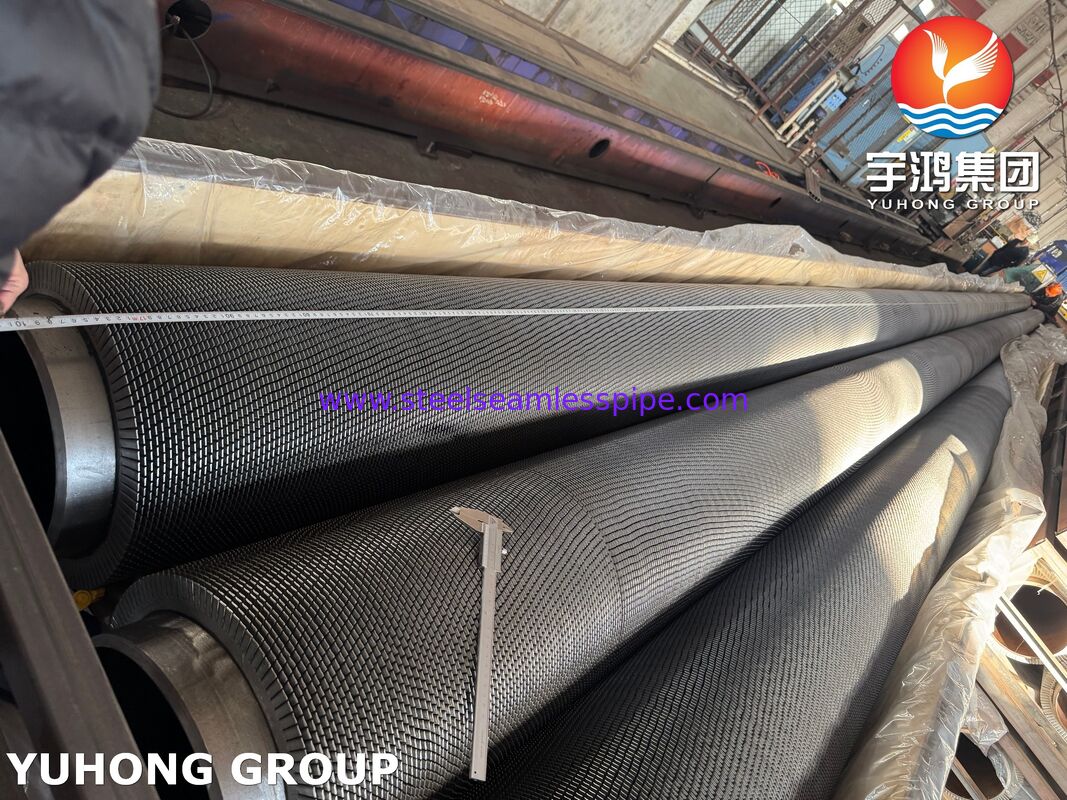

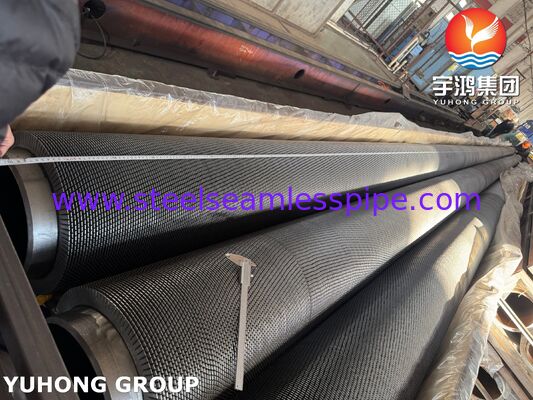

Tubos con aletas dentadas ASTM A335 P22 para economizadores HRSG

Tubos con aletas dentadas ASTM A335 P22 para economizadores HRSG

  • Tubos con aletas dentadas ASTM A335 P22 para economizadores HRSG
  • Tubos con aletas dentadas ASTM A335 P22 para economizadores HRSG
  • Tubos con aletas dentadas ASTM A335 P22 para economizadores HRSG
  • Tubos con aletas dentadas ASTM A335 P22 para economizadores HRSG
Tubos con aletas dentadas ASTM A335 P22 para economizadores HRSG
Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: YUHONG
Certificación: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Número de modelo: N / A
Pago y Envío Términos:
Cantidad de orden mínima: 500kg
Precio: To be discussed
Detalles de empaquetado: Caja de madera contrachapada o caja de madera con estructura de hierro
Tiempo de entrega: 50-120 días
Condiciones de pago: LC, T/T
Capacidad de la fuente: 5000 metros/día
Contacto
Descripción detallada del producto
Producto: Tubo de aleta serrado Material: ASTM A335 P22
Solicitud: Economizador HRSG Paquete: Caja de madera contrachapada o caja de madera con estructura de hierro
Resaltar:

Tubos aleteados ASTM A335 P22

,

tubos de aleta dentada economizadores HRSG

,

tubo de aleta de aleación P22

Tubos con aletas dentadas para economizadores HRSG – ASTM A335 P22

NuestroTubos con aletas dentadas para economizadores HRSGestán diseñados para la recuperación de calor de alta eficiencia en plantas de energía de ciclo combinado, calderas de recuperación de calor residual y otros sistemas de calderas de alta temperatura. El tubo base está fabricado deASTM A335 P22, un acero de aleación de cromo-molibdeno desarrollado para servicio a alta temperatura.

ASTM A335 P22 contiene aproximadamente1,90–2,60% de cromo y 0,87–1,13% de molibdeno, proporcionando una combinación útil de resistencia a altas temperaturas, resistencia a la oxidación y resistencia a la degradación en entornos de calderas exigentes. ASTM especifica A335 como una especificación de tubería de aleación de acero ferrítico sin costura para servicio de alta temperatura.

El diseño de la aleta dentada aumenta sustancialmente la superficie externa de transferencia de calor en comparación con un tubo desnudo. El perfil de aleta segmentada también promueve la turbulencia del gas, lo que ayuda a mejorar la transferencia de calor y al mismo tiempo mantiene un equilibrio práctico entre rendimiento térmico, resistencia a la suciedad, peso y costo de fabricación.

Estos tubos son especialmente adecuados paraEconomizadores HRSG, donde los gases de escape calientes transfieren energía térmica residual al agua de alimentación de la caldera antes de que el agua ingrese a las secciones de mayor temperatura del sistema de generación de vapor.

Características clave

  • Material del tubo base:ASTM A335 P22/ASME SA335 P22
  • Tipo de material:Acero de aleación de cromo-molibdeno
  • Tipo de aleta:Aleta dentada/segmentada
  • Aplicación principal:Economizadores HRSG
  • Otras aplicaciones:Calderas de recuperación de calor residual, calderas de servicios públicos, calderas industriales y sistemas de recuperación de calor de refinerías.
  • Fabricación:Aleteo mediante soldadura controlada u otro proceso de fabricación acordado.
  • Capacidad de servicio a alta temperatura
  • Excelente mejora de la transferencia de calor del lado del gas
  • Buena resistencia mecánica a temperaturas elevadas.
  • Adecuado para entornos de generación de energía exigentes
  • Diámetro de tubo, espesor de pared, altura de aleta, paso y longitud personalizados disponibles

Rango de tamaño típico

Las dimensiones reales deben seleccionarse de acuerdo con el diseño térmico del HRSG, la velocidad del gas, la caída de presión, la presión del lado del tubo y los requisitos de instalación.

Artículo Rango típico
Diámetro exterior del tubo base 25,4–63,5 mm
Espesor de pared del tubo base 2,5–8,0 mm
Altura total de la aleta 10-25 milímetros
Grosor de la aleta 0,8–2,0 mm
Paso de aleta 2,5–8,0 mm
Longitud del tubo 3.000–18.000 milímetros
Densidad de aletas Aproximadamente 125–400 aletas/m
Material del tubo ASTM A335 P22
Material de aleta Acero al carbono/acero de baja aleación o material especificado por el proyecto

Nota:Estos son rangos de fabricación representativos en lugar de requisitos dimensionales fijos de ASTM. Las dimensiones finales deberán especificarse según el diseño térmico y mecánico del comprador.

Composición química ASTM A335 P22

La siguiente composición se basa en los requisitos de ASTM A335 P22:

Elemento Requisito ASTM A335 P22, % en peso
Carbono (C) 0,05–0,15
Manganeso (Mn) 0,30–0,60
Fósforo (P) ≤ 0,025
Azufre (S) ≤ 0,025
Silicio (Si) ≤ 0,50
Cromo (Cr) 1,90–2,60
Molibdeno (Mo) 0,87–1,13

El sistema de aleación de cromo-molibdeno es la razón clave por la que el P22 se utiliza ampliamente en calderas de alta temperatura y equipos de recuperación de calor.

Propiedades mecánicas

Los requisitos mecánicos mínimos típicos para ASTM A335 P22 incluyen:

Propiedad Requisito
Resistencia a la tracción ≥ 415MPa
Fuerza de producción ≥ 205MPa
Alargamiento De acuerdo con los requisitos de espesor y muestras ASTM A335 aplicables
Dureza Según los requisitos aplicables de ASTM A335

Para tuberías P22 estándar, la resistencia a la tracción mínima comúnmente referenciada es415 MPa (60 ksi)y el límite elástico mínimo es205 MPa (30 ksi). ASTM A335 también establece requisitos relacionados con pruebas de tracción, dureza y otras pruebas mecánicas.

Diseño de aleta dentada

La aleta dentada consiste en una tira de aleta continua formada con cortes o ranuras regularmente espaciados. En comparación con una aleta continua y plana, esta configuración segmentada puede alterar la capa límite y aumentar la turbulencia del lado del gas.

Para los economizadores HRSG, el diseño ofrece varias ventajas:

  • Mayor área de transferencia de calor externa
  • Transferencia de calor mejorada del lado del gas
  • Mejor mezcla del flujo de gas alrededor de la superficie de la aleta
  • Resistencia térmica de aleta continua reducida
  • Buena idoneidad para equipos compactos de recuperación de calor.
  • Resistencia práctica a la expansión térmica y a las tensiones operativas.
  • Optimización flexible de la altura y el paso de las aletas según los requisitos de caída de presión del lado del gas

La geometría de las aletas se puede personalizar para diferentes temperaturas de los gases de escape HRSG, composiciones de gases, velocidades y caídas de presión permitidas.

Proceso de fabricación

Nuestros tubos con aletas dentadas se pueden fabricar mediante un proceso controlado de formación y unión de aletas diseñado para mantener una geometría de aleta consistente y un contacto confiable entre el tubo y la aleta.

Los pasos de producción típicos incluyen:

  1. Inspección del tubo base P22
  2. Preparación de la superficie del tubo
  3. Preparación de tiras de aletas
  4. Formación de dentado/segmentación
  5. Accesorio de aleta controlado
  6. Calibración de altura y paso de aletas
  7. Inspección dimensional
  8. Limpieza de superficies
  9. END final y pruebas de presión.
  10. Marcado, conservación y embalaje.

Se presta especial atención a la calidad de la unión de las aletas porque el contacto térmico confiable entre la aleta y el tubo es esencial para mantener el rendimiento de la transferencia de calor durante la operación HRSG a largo plazo.

Inspección y pruebas

El control de calidad puede incluir las siguientes inspecciones y pruebas de acuerdo con la especificación ASTM/ASME aplicable, la orden de compra y los requisitos del proyecto:

1. Análisis químico

Se realiza un análisis térmico y/o químico del producto para verificar el cumplimiento de la química P22 especificada.

2. Prueba de tracción

Las pruebas de tracción verifican la resistencia a la tracción, el límite elástico y el alargamiento requeridos del tubo base P22.

3. Prueba de dureza

Las pruebas de dureza se realizan de acuerdo con los requisitos aplicables de ASTM A335.

4. Prueba hidrostática

ASTM A335 requiere que cada tramo de tubería se someta a pruebas hidrostáticas, sujeto a las disposiciones de la especificación.

5. Examen no destructivo

Dependiendo de las especificaciones del pedido, los END pueden incluir:

  • Pruebas ultrasónicas (UT)
  • Examen de corrientes parásitas
  • Pruebas de partículas magnéticas (MT)
  • Pruebas de líquidos penetrantes (PT), cuando corresponda
  • Examen de unión de soldadura/aletas

ASTM A335 requiere un examen mediante un método de examen no destructivo aplicable, con el método y las limitaciones de tamaño regidos por los requisitos pertinentes.

6. Inspección dimensional

Se verifican los siguientes parámetros:

  • Diámetro exterior del tubo
  • Espesor de la pared del tubo
  • Rectitud del tubo
  • Longitud del tubo

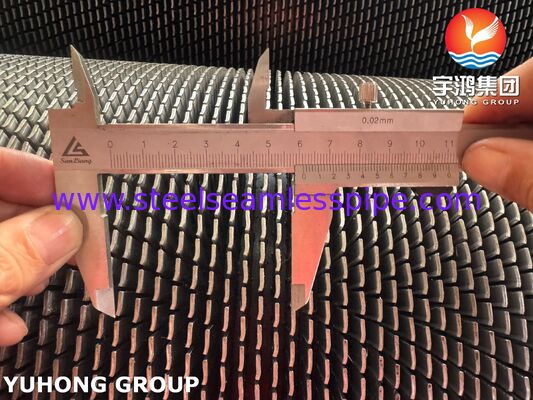

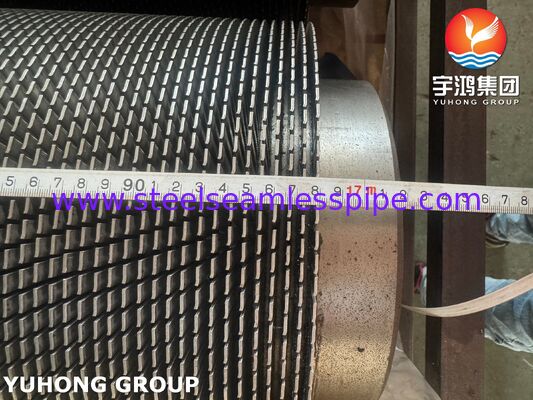

  • Altura de la aleta
  • Grosor de la aleta
  • paso de aleta
  • Densidad de aletas
  • Accesorio de aleta a tubo
  • Diámetro total de las aletas

7. Inspección visual y de superficie

Las superficies del tubo y las aletas se inspeccionan en busca de grietas, oxidación excesiva, daños mecánicos, fijación incompleta de las aletas y otros defectos de fabricación.

Aplicaciones

Economizadores HRSG

Elaplicación primariade estos tubos con aletas dentadas P22 es la sección economizadora deGeneradores de vapor con recuperación de calor (HRSG).

En una planta de energía de ciclo combinado, el economizador recupera energía del gas caliente que sale del camino de escape/recuperación de calor de la turbina de gas y la utiliza para precalentar el agua de alimentación de la caldera. Esto reduce la energía necesaria en las etapas posteriores de generación de vapor y contribuye a mejorar la eficiencia general de la planta.

Calderas de recuperación de calor residual

También son adecuados para sistemas de recuperación de calor residual industrial donde los gases de escape a alta temperatura están disponibles a partir de:

  • turbinas de gas
  • Hornos de proceso
  • Unidades de refinería
  • Plantas petroquímicas
  • Equipos de producción de acero.
  • Sistemas de combustión industriales

Calderas industriales y de servicios públicos

Los tubos con aletas dentadas P22 también se pueden especificar para secciones seleccionadas de economizador y recuperación de calor de calderas convencionales donde la temperatura, la presión y las condiciones de diseño sean apropiadas.

¿Por qué elegir ASTM A335 P22?

P22 es una opción práctica para servicios exigentes de alta temperatura porque su composición de aleación de cromo-molibdeno proporciona un mejor rendimiento a temperaturas elevadas que los materiales ordinarios de tubos de acero al carbono.

Su combinación de:

  • Resistencia a altas temperaturas
  • Resistencia a la oxidación asistida por cromo
  • Rendimiento a alta temperatura mejorado con molibdeno
  • Buena soldabilidad bajo procedimientos apropiados.
  • Compatibilidad con aplicaciones de calderas y recuperación de calor.

lo hace muy adecuado para diseños de economizadores HRSG diseñados.

Normas aplicables

Dependiendo de las especificaciones del proyecto, nuestros tubos con aletas dentadas se pueden suministrar con referencia a:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • Requisitos aplicables del Código ASME para calderas y recipientes a presión
  • Especificaciones de fabricación de HRSG específicas del proyecto
  • Dibujos y planes de inspección aprobados por el cliente.

ASTM A335 cubre específicamente tuberías de acero de aleación ferrítica sin costura destinadas a servicios de alta temperatura e incluye requisitos que cubren la composición química, las propiedades de tracción, la dureza, las pruebas hidrostáticas y los exámenes no destructivos.

Fabricación personalizada

Podemos fabricar tubos con aletas dentadas P22 según los dibujos del cliente o los requisitos de diseño térmico, incluidos los personalizados:

  • Diámetro exterior del tubo y espesor de pared
  • Longitud del tubo
  • Altura de la aleta
  • paso de aleta
  • Grosor de la aleta
  • Densidad de aletas
  • Material de aleta
  • Método de fijación de aletas
  • Extremos desnudos
  • Configuración de doblado de tubos
  • Requisitos de inspección y prueba
  • Embalaje y marcado

Para proyectos HRSG, el suministro dedimensiones del tubo y geometría de las aletas junto con la temperatura del gas requerida, la presión del lado del tubo, la velocidad del gas y la caída de presión permitidapermite optimizar el diseño del tubo con aletas para la función economizadora prevista.

Resumen del producto

Tubos con aletas dentadas ASTM A335 P22 para economizadores HRSGcombine un tubo de acero de aleación de cromo-molibdeno de alta temperatura con una superficie dentada de transferencia de calor ampliada. Están diseñados principalmente paraEconomizadores HRSG y sistemas de recuperación de calor residual industrial., donde la recuperación de calor eficiente, la confiabilidad mecánica y el servicio a alta temperatura a largo plazo son esenciales.
