Tubos con aletas extruidos ASTM B111 C68700 para intercambiadores de calor

Los tubos aleteados extruidos fabricados con latón de aluminio ASTM B111 C68700 están diseñados para equipos de transferencia de calor que requieren un tubo de aleación de cobre con buena conductividad térmica, resistencia mecánica y resistencia a la corrosión en entornos de servicio de agua adecuadamente seleccionados.

El C68700, también conocido como latón de aluminio, es una aleación de cobre-zinc que contiene aluminio y una adición controlada de arsénico. Se utiliza comúnmente en tubos de condensadores e intercambiadores de calor. La norma ASTM B111/B111M cubre tubos sin costura de cobre y aleaciones de cobre para condensadores, evaporadores e intercambiadores de calor, incluido el UNS C68700.

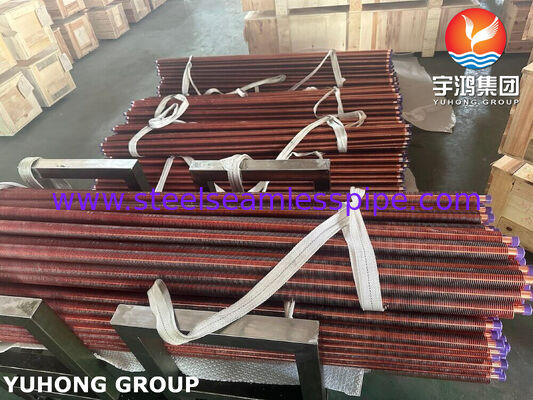

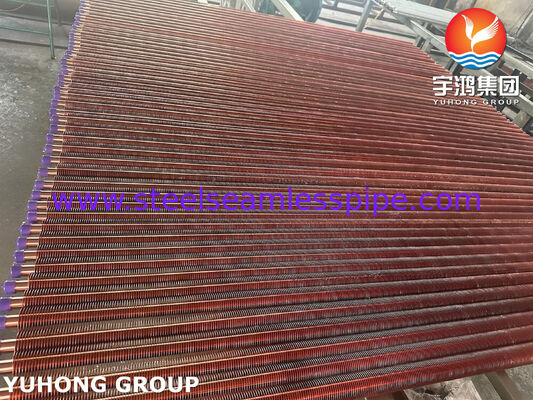

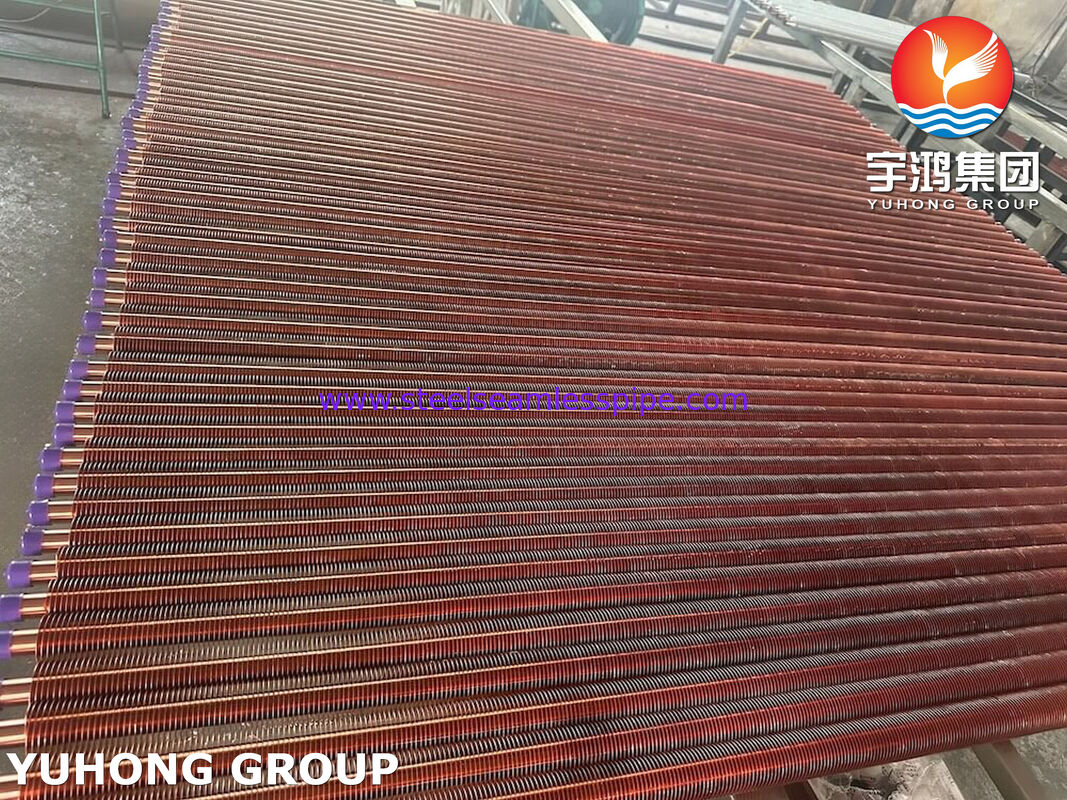

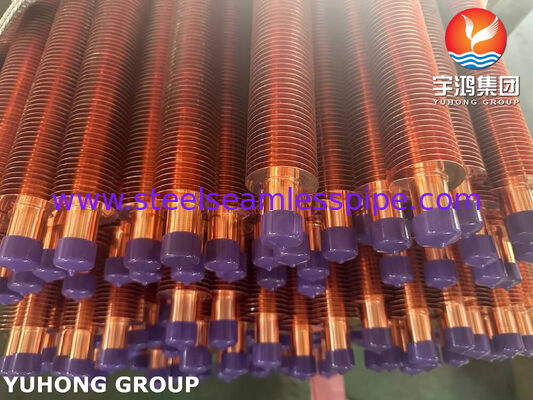

En un conjunto de tubo aleteado extruido, una camisa exterior aleteada se expande mecánicamente sobre el tubo base para crear un contacto estrecho entre los dos componentes. Las aletas aumentan el área de transferencia de calor externa, mejorando el intercambio de calor con el aire circundante u otro fluido, dependiendo del diseño del equipo.

Aclaración de especificación: La norma ASTM B111 se aplica al tubo base C68700. El material de la aleta, el proceso de extrusión o expansión, la geometría de la aleta y las tolerancias del conjunto terminado deben especificarse por separado. Si el producto previsto utiliza un tubo base C68700 con una camisa de aleta extruida de aluminio, también se debe identificar el grado de la aleación de aluminio.

• Superficie de transferencia de calor mejorada: Las aletas extruidas aumentan el área de superficie externa disponible para el intercambio de calor.

• Tubo base de aleación de cobre: El C68700 ofrece una combinación útil de resistencia y resistencia a la corrosión para servicios adecuados de condensadores e intercambiadores de calor.

• Contacto mecánico aleta-tubo: Un ajuste de interferencia fabricado correctamente ayuda a soportar el contacto térmico entre el tubo base y la camisa de la aleta.

• Configuraciones específicas de la aplicación: Las dimensiones del tubo, la altura de la aleta, el paso y la longitud se pueden personalizar según los planos aprobados.

• Trazabilidad del material: Se pueden suministrar certificados del tubo base y documentación de inspección según los requisitos del proyecto.

Las siguientes son dimensiones comerciales representativas para tubos aleteados extruidos. Los tamaños finales dependen del diseño del intercambiador de calor, la carga de transferencia de calor requerida, el material de la aleta y los planos del cliente.

Importante: Estos son rangos de fabricación indicativos, no requisitos dimensionales impuestos por la norma ASTM B111. La norma cubre tubos de cobre y aleaciones de cobre sin costura de hasta 80 mm de diámetro, mientras que los límites dimensionales y tolerancias reales deben verificarse con la forma de producto seleccionada y la edición aplicable de la norma.

Para seleccionar la configuración adecuada, especifique:

• Diámetro exterior y espesor de pared del tubo base.

• Longitud total del tubo y longitud aleteada.

• Aleación de la aleta, altura, espesor y paso de la aleta.

• Criterios de contacto o unión aleta-tubo requeridos.

• Temperatura de operación, presión, composición del fluido y medio de enfriamiento.

• Pruebas de inspección requeridas, certificados de material y cantidad.

El C68700 es una aleación de latón de aluminio. El cobre constituye el constituyente principal, el zinc constituye el resto, y el aluminio y el arsénico son adiciones de aleación importantes. La composición respalda la resistencia y la resistencia a la corrosión de la aleación en entornos adecuados de intercambiadores de calor.

Estos límites describen la aleación base C68700. La camisa de aleta extruida puede usar una aleación diferente y debe tener su propia especificación y certificación de material. El certificado de material y la edición aplicable de ASTM B111/B111M deben regir la aceptación.

Las propiedades mecánicas dependen del temple del tubo, la condición de fabricación y los requisitos del producto aplicables. Los valores a continuación son indicativos de tubos C68700 recocidos; la especificación de compra y la edición aplicable de ASTM B111/B111M deben determinar los límites de aceptación finales.

*Valores indicativos reportados para tubo C68700 recocido; confirme los requisitos específicos del temple aplicable antes de publicarlos como valores de aceptación garantizados.

El temple del tubo es importante porque las condiciones recocidas, estiradas en frío y estiradas en duro pueden tener diferente resistencia y ductilidad. El conjunto aleteado terminado también debe cumplir con las tolerancias dimensionales especificadas y los requisitos de contacto aleta-tubo.

El aseguramiento de la calidad debe verificar tanto el tubo base C68700 como el conjunto de tubo aleteado extruido terminado. El plan de inspección debe distinguir las pruebas requeridas por ASTM B111/B111M de las comprobaciones adicionales especificadas para el producto aleteado.

La norma ASTM B111/B111M incluye requisitos para pruebas mecánicas y de expansión aplicables, pruebas de tensión residual y pruebas de presión o no destructivas especificadas. No todas las pruebas enumeradas se aplican necesariamente a cada pedido; la edición aplicable de la norma y los requisitos de compra determinan el alcance de la prueba.

Dependiendo de los requisitos del proyecto, se pueden proporcionar los siguientes documentos:

• Certificado de Prueba de Material para el tubo base C68700.

• Informes de composición química y pruebas mecánicas.

• Registros de inspección dimensional.

• Registros de pruebas por corrientes de Foucault, hidrostáticas u otras requeridas.

• Certificación del material de la aleta e informes de inspección del producto terminado.

• Trazabilidad del número de colada y registros de inspección de embalaje.

• Informes de inspección de terceros cuando se requiera contractualmente.

El C68700 es principalmente una aleación para tubos de condensadores e intercambiadores de calor. Su idoneidad para una aplicación particular de tubo aleteado extruido depende de la química del fluido, la temperatura, la presión y el material de la aleta.

• Condensadores y evaporadores: Para servicios de transferencia de calor compatibles que requieran tubos de aleación de cobre.

• Intercambiadores de calor industriales: Para aplicaciones seleccionadas de calentamiento y enfriamiento de procesos.

• Equipos de transferencia de calor refrigerados por agua: Donde la química del agua y las condiciones de operación son adecuadas para el latón de aluminio.

• Conjuntos de tubos aleteados especializados: Donde el diseño térmico se beneficia de una mayor área de superficie externa y la combinación tubo-aleta está diseñada para el servicio.

Para agua de mar u otros medios de enfriamiento agresivos, confirme la idoneidad de la corrosión con el diseñador del equipo. No se debe asumir que el C68700 es adecuado para todas las químicas de agua o entornos operativos.

Nuestros tubos aleteados extruidos se pueden fabricar según los planos del cliente y los requisitos específicos del proyecto, con atención a la trazabilidad de la aleación, la consistencia dimensional y la calidad del producto terminado.

• Aleación base especificada: Latón de aluminio C68700 fabricado según los requisitos ASTM B111 acordados.

• Geometría de aleta personalizada: Altura, paso, espesor y longitud aleteada adaptados al diseño térmico.

• Ensamblaje controlado: Contacto aleta-tubo y calidad dimensional verificados según el plan de inspección acordado.

• Documentación de calidad: Certificados de material e informes de inspección disponibles según los requisitos contractuales.

• Suministro orientado a proyectos: Longitudes personalizadas, preparaciones de extremos, embalaje y documentación para proyectos de intercambiadores de calor industriales.
