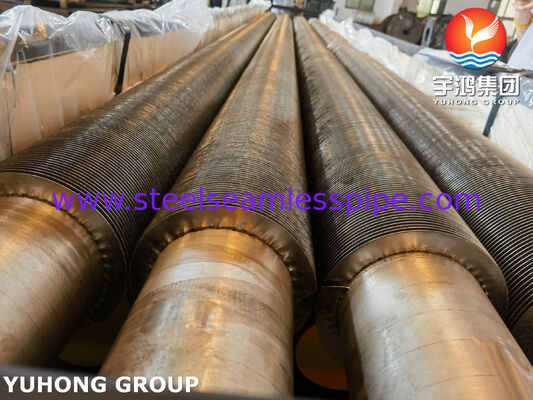

Tubos Aleteados Soldados por Alta Frecuencia para Intercambiadores de Calor – ASTM A269 TP316
Descripción General del Producto
Tubos Aleteados Soldados por Alta Frecuencia (Tubos Aleteados HFW) fabricados con acero inoxidable ASTM A269 TP316 son componentes de transferencia de calor diseñados para intercambiadores de calor que requieren resistencia a la corrosión, rendimiento térmico confiable y una unión duradera entre aleta y tubo.
La aleta se suelda continuamente a la superficie exterior del tubo utilizando un proceso de soldadura por resistencia eléctrica de alta frecuencia. Esto crea una fuerte conexión metalúrgica/mecánica entre la aleta y el tubo, manteniendo un perfil de aleta consistente a lo largo de toda la longitud del tubo.
El ASTM A269 TP316 es un acero inoxidable austenítico que contiene molibdeno, lo que proporciona una mayor resistencia a ambientes que contienen cloruros y a muchos ambientes químicos en comparación con el acero inoxidable convencional 304. Esto hace que los tubos aleteados HFW TP316 sean adecuados para aplicaciones exigentes de intercambiadores de calor que involucran condiciones de operación húmedas, corrosivas o químicamente activas.
Nuestros tubos aleteados HFW se pueden fabricar según los planos del cliente y los requisitos del intercambiador de calor, incluyendo el diámetro del tubo especificado, el espesor de la pared, la altura de la aleta, el espesor de la aleta, el paso de la aleta, la longitud del tubo y el acabado superficial.
Características Clave
- Material del tubo base: acero inoxidable ASTM A269 TP316
- Material de la aleta: TP316 u otro material compatible según especificación
- Proceso de fabricación: Soldadura por resistencia de alta frecuencia
- Unión de la aleta: Junta continua soldada de aleta a tubo
- Excelente resistencia a la corrosión
- Buena resistencia a ambientes que contienen cloruros
- Alta y consistente resistencia de la unión aleta-tubo
- Gran área de superficie efectiva de transferencia de calor
- Adecuado para diseños de intercambiadores de calor compactos
- Altura, paso, espesor de la aleta y longitud del tubo personalizables
- Adecuado para configuraciones de intercambiadores de calor de carcasa y tubos y otros intercambiadores de calor aleteados
Especificaciones Típicas
| Artículo |
Rango Típico |
| Estándar |
ASTM A269 / A269M |
| Grado del Tubo |
TP316 |
| UNS |
S31600 |
| Diámetro Exterior del Tubo |
12.7–50.8 mm típico |
| Espesor de Pared del Tubo |
1.0–3.5 mm típico |
| Longitud Total del Tubo |
Hasta aproximadamente 12,000 mm |
| Altura de la Aleta |
5–25 mm típico |
| Espesor de la Aleta |
0.3–1.2 mm típico |
| Paso de la Aleta |
2.0–10.0 mm típico |
| Tipo de Aleta |
Sólida o dentada, según diseño |
| Unión de la Aleta |
Soldada por alta frecuencia |
| Condición de la Superficie |
Decapado, recocido, recocido brillante o especificado por el cliente |
| Acabado del Extremo |
Liso, biselado, roscado o especificado por el cliente |
Las dimensiones anteriores representan rangos comúnmente fabricados en lugar de limitaciones de ASTM A269. Las dimensiones finales deben seleccionarse de acuerdo con el diseño térmico del intercambiador de calor, los requisitos de caída de presión, los requisitos de fabricación y los planos del comprador.
ASTM A269 identifica históricamente los tubos comúnmente suministrados a partir de aproximadamente 6.4 mm de diámetro interior y 0.51 mm de espesor de pared nominal, mientras que las dimensiones reales de los tubos aleteados HFW normalmente se determinan por el diseño del intercambiador de calor.
Composición Química del ASTM A269 TP316
Los requisitos químicos típicos del ASTM A269 TP316 se muestran a continuación. Los valores son máximos a menos que se especifique un rango.
| Elemento |
Requisito TP316, % |
| Carbono (C) |
≤ 0.080 |
| Manganeso (Mn) |
≤ 2.00 |
| Silicio (Si) |
≤ 1.00 |
| Fósforo (P) |
≤ 0.045 |
| Azufre (S) |
≤ 0.030 |
| Cromo (Cr) |
16.0–18.0 |
| Níquel (Ni) |
10.0–14.0 |
| Molibdeno (Mo) |
2.0–3.0 |
| Nitrógeno (N) |
≤ 0.10 |
| Hierro (Fe) |
Balance |
La especificación de ASTM identifica TP316 como UNS S31600 e incluye controles de composición química para carbono, manganeso, fósforo, azufre, silicio, níquel, cromo y molibdeno.
Propiedades Mecánicas
Los requisitos mecánicos mínimos típicos para tubos ASTM A269 TP316 son:
| Propiedad |
Requisito |
| Resistencia a la Tracción |
≥ 515 MPa |
| Límite Elástico, Offset 0.2% |
≥ 205 MPa |
| Elongación en 2 pulg. / 50 mm |
≥ 35% |
| Dureza |
Requisito ASTM A269, dependiendo de la condición del producto |
Los valores finales de las propiedades mecánicas deben confirmarse con la edición aplicable de ASTM A269/A269M y la condición de entrega acordada. ASTM A269 incluye disposiciones de prueba de tracción/mecánicas, así como requisitos de dureza y otros requisitos de calidad del tubo.
Proceso de Soldadura por Alta Frecuencia
Durante la producción, la tira de aleta de acero inoxidable se posiciona continuamente contra la superficie del tubo mientras la energía eléctrica de alta frecuencia genera calor localizado en la interfaz de contacto. Se aplica presión para producir una unión soldada continua.
El proceso HFW proporciona:
- Unión continua de la aleta a lo largo de la longitud del tubo.
- Espaciado consistente de las aletas para un rendimiento predecible de la transferencia de calor.
- Alta eficiencia de producción para tubos aleteados largos.
- Fuerte resistencia a la separación de la aleta durante el manejo y la operación.
- Buena repetibilidad dimensional de tubo a tubo.
- Expansión eficiente de la superficie de transferencia de calor sin requerir un gran aumento en el diámetro del tubo.
Para los fabricantes de intercambiadores de calor, la interfaz soldada continua es particularmente importante porque una mala unión de la aleta puede aumentar la resistencia del contacto térmico y reducir el rendimiento efectivo de la transferencia de calor de la superficie aleteada.
Inspección y Pruebas
Cada lote de producción puede ser inspeccionado de acuerdo con ASTM A269, las especificaciones del comprador y el estándar de fabricación de intercambiadores de calor aplicable.
1. Análisis Químico
Se realiza un análisis de calor o producto para verificar que el material TP316 cumple con la composición química especificada.
2. Prueba de Tracción
La prueba de tracción verifica el límite elástico, la resistencia a la tracción y la elongación del material del tubo.
3. Prueba de Dureza
Se verifica la dureza para confirmar la conformidad con los requisitos aplicables de material y entrega.
4. Prueba Hidrostática
Se puede realizar una prueba hidrostática para verificar la integridad de la presión del tubo.
5. Prueba Eléctrica No Destructiva
ASTM A269 requiere que cada tubo se someta a una prueba eléctrica no destructiva o a una prueba hidrostática, sujeto a los requisitos de la especificación aplicable.
6. Prueba de Aplanamiento
El tubo puede someterse a pruebas de aplanamiento para evaluar la ductilidad y la resistencia a la deformación.
7. Prueba de Avellanado
La prueba de avellanado se puede aplicar para evaluar la ductilidad del tubo y la resistencia al agrietamiento durante la deformación.
8. Prueba de Aplanamiento Inverso
Para tubos soldados, el aplanamiento inverso se puede utilizar para evaluar la costura soldada en busca de imperfecciones.

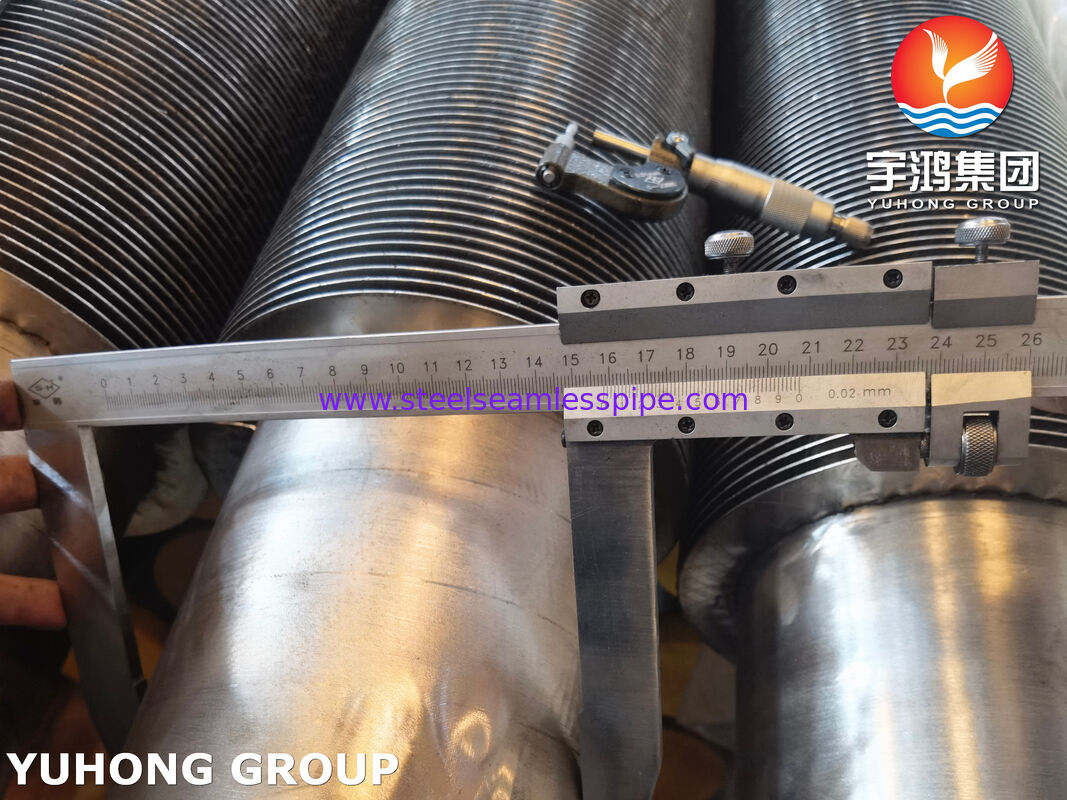

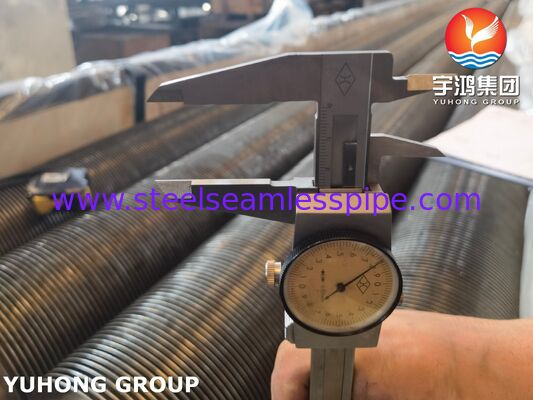

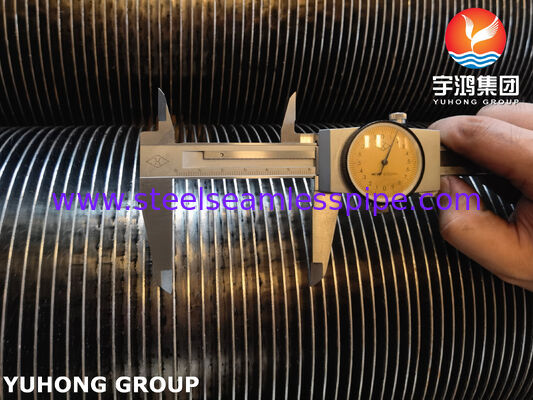

9. Inspección Dimensional
Se pueden verificar las siguientes dimensiones:
- Diámetro exterior del tubo
- Espesor de pared del tubo
- Longitud del tubo
- Altura de la aleta
- Espesor de la aleta
- Paso de la aleta
- Ancho de la aleta
- Concentricidad de la aleta
- Unión aleta-tubo
- Rectitud
10. Inspección de Soldadura y Unión de Aletas
La interfaz soldada de aleta a tubo se inspecciona visual y dimensionalmente. Se pueden proporcionar métodos de inspección adicionales, incluyendo penetrante de tinte u otros métodos NDT, cuando lo requiera la especificación del comprador.
Acabado Superficial
Los tubos aleteados HFW ASTM A269 TP316 se pueden suministrar con diferentes condiciones superficiales según la aplicación:
- Recocido y decapado
- Recocido brillante
- Limpieza mecánica
- Pasivado
- Pulido
- Tratamiento superficial especificado por el cliente
Para servicio de intercambiadores de calor corrosivos, la limpieza y pasivación adecuadas pueden ayudar a mantener la condición de la superficie del acero inoxidable después de la fabricación.
Aplicaciones
Los tubos aleteados HFW ASTM A269 TP316 son adecuados para intercambiadores de calor donde se requiere un área de transferencia de calor aumentada y una resistencia a la corrosión mejorada.
Las aplicaciones típicas incluyen:
- Intercambiadores de calor de carcasa y tubos
- Intercambiadores de calor de proceso
- Intercambiadores de calor de proceso químico
- Intercambiadores de calor petroquímicos
- Equipos de recuperación de calor de refinerías
- Sistemas de enfriamiento
- Condensadores
- Enfriadores de gas
- Calentadores de aire
- Equipos de recuperación de calor residual
- Sistemas de transferencia de calor marinos y costeros
- Sistemas de refrigeración industrial
- Sistemas de transferencia de calor de fluidos corrosivos
El TP316 es particularmente útil donde el entorno de transferencia de calor puede contener cloruros u otros contaminantes corrosivos. Sin embargo, la selección real del material siempre debe considerar la química específica del fluido, la temperatura, la concentración y las condiciones de operación.
Ventajas para Fabricantes de Intercambiadores de Calor
Capacidad de transferencia de calor mejorada:
Las aletas externas aumentan sustancialmente el área de transferencia de calor en comparación con un tubo liso del mismo diámetro nominal.
Resistencia a la corrosión:
La construcción de acero inoxidable TP316 es adecuada para muchos entornos industriales exigentes.
Unión de aleta confiable:
La soldadura de alta frecuencia produce una conexión continua de aleta a tubo diseñada para un rendimiento estable de la transferencia de calor.
Diseño flexible:
La altura, el paso, el espesor de la aleta, las dimensiones del tubo y la longitud se pueden ajustar para cumplir con los requisitos térmicos y mecánicos.
Diseño de equipo compacto:
El área de superficie externa aumentada puede ayudar a los diseñadores de intercambiadores de calor a lograr la carga térmica requerida dentro de un haz relativamente compacto.
Garantía de Calidad
Nuestros tubos aleteados HFW ASTM A269 TP316 se pueden suministrar con documentación de calidad completa, que incluye:
- Certificado de Prueba de Material (MTC)
- Informe de análisis químico
- Informe de prueba mecánica
- Informe de prueba hidrostática o NDT
- Informe de inspección dimensional
- Informe de inspección visual
- Trazabilidad del número de colada
- Registros de inspección de soldadura de aleta a tubo
- Registros de embalaje y marcado
- Documentación de inspección de terceros cuando se especifique
Información de Pedido
Al solicitar una cotización para tubos aleteados HFW, se alienta a los clientes a especificar:
- Especificación y grado del material ASTM
- Diámetro exterior del tubo
- Espesor de pared del tubo
- Longitud del tubo
- Material de la aleta
- Altura de la aleta
- Espesor de la aleta
- Paso de la aleta
- Configuración de aleta sólida o dentada
- Tratamiento superficial requerido
- Cantidad
- Requisitos de inspección aplicables
- Dibujo o especificación del haz del intercambiador de calor
Podemos fabricar tubos aleteados soldados por alta frecuencia ASTM A269 TP316 según los planos del cliente y los requisitos de transferencia de calor específicos del proyecto.
