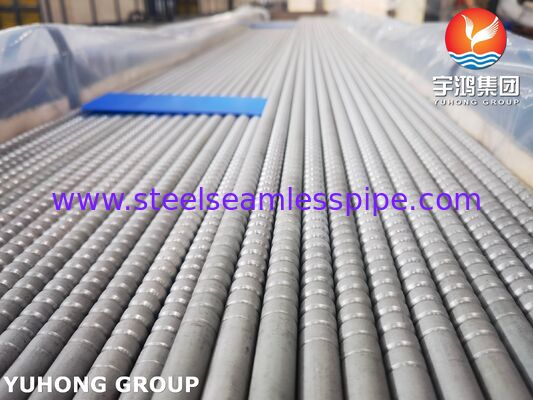

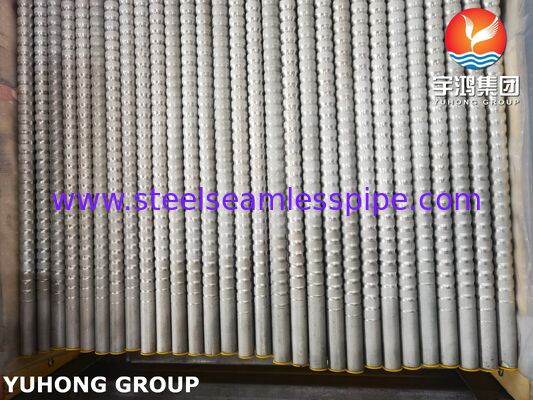

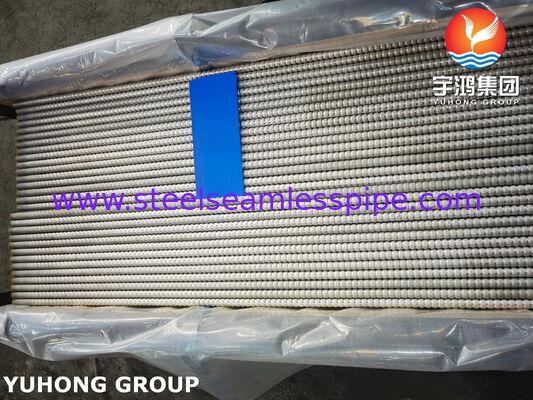

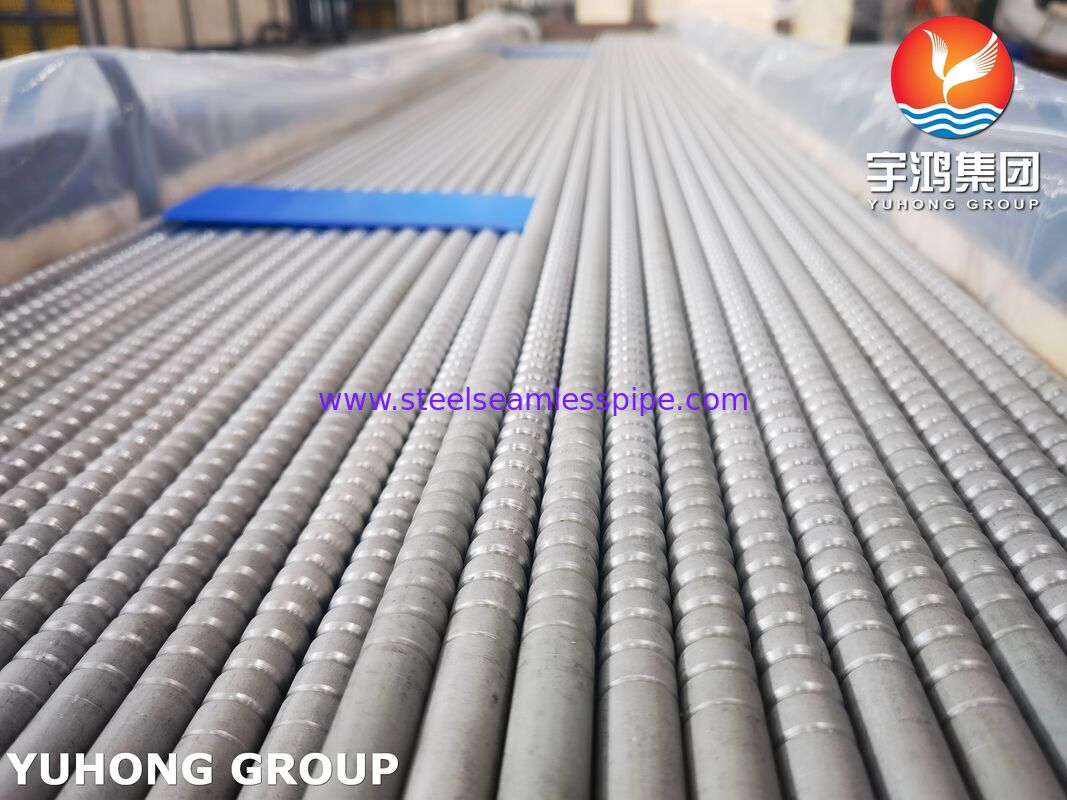

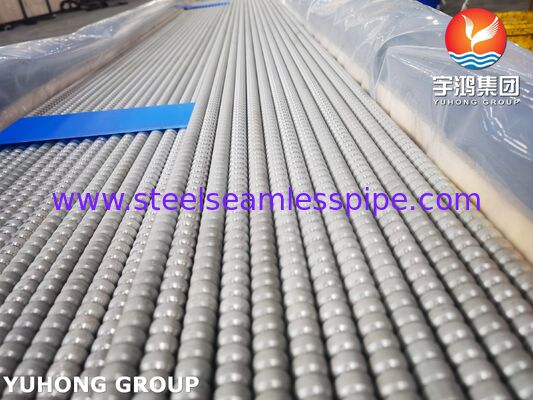

Los Tubos Corrugados para Condensadores – ASTM A269 TP316L
Descripción General del Producto
Los tubos corrugados ASTM A269 TP316L para condensadores son tubos de transferencia de calor de acero inoxidable diseñados para mejorar el rendimiento térmico mediante un perfil de tubo corrugado especialmente formado. Fabricados con acero inoxidable austenítico TP316L de bajo carbono, estos tubos combinan características de transferencia de calor mejoradas con una fuerte resistencia a la corrosión, particularmente en aplicaciones que involucran humedad, cloruros, productos químicos de proceso y medios de enfriamiento contaminados.
La corrugación crea un patrón de flujo turbulento en comparación con un tubo liso convencional. Esto puede aumentar la mezcla de fluidos en la pared del tubo, mejorar la eficiencia de la transferencia de calor y permitir un diseño de intercambiador de calor o condensador más compacto cuando se diseña adecuadamente para las condiciones de operación.
El TP316L contiene molibdeno y tiene un bajo contenido de carbono, lo que proporciona una mejor resistencia a la corrosión localizada en comparación con el acero inoxidable 304L convencional en muchos entornos de servicio. Por lo tanto, el grado es particularmente adecuado para condensadores industriales, condensadores de procesos químicos, sistemas de enfriamiento marinos, equipos de refrigeración y otras aplicaciones de transferencia de calor sensibles a la corrosión.
La norma ASTM A269/A269M cubre tubos de acero inoxidable austenítico sin costura y soldados con espesores de pared nominales y requiere que el material se suministre en estado tratado térmicamente. La norma también incluye pruebas mecánicas y pruebas eléctricas no destructivas o pruebas hidrostáticas.
Características Principales
- Material: ASTM A269 TP316L / UNS S31603
- Tipo de tubo: Tubo corrugado de transferencia de calor
- Fabricación: Tubo sin costura o soldado, según diseño y especificación
- Tratamiento térmico: Recocido en solución / tratado térmicamente
- Excelente resistencia a la corrosión
- Mejor resistencia a la picadura relacionada con cloruros en comparación con el 304L estándar
- Mayor turbulencia y rendimiento de transferencia de calor
- Adecuado para servicio en condensadores e intercambiadores de calor
- Buena soldabilidad y conformabilidad
- Adecuado para geometría de corrugación personalizada
- Disponible en longitudes rectas u otras configuraciones según los requisitos del proyecto
Aplicaciones Típicas
Los tubos corrugados ASTM A269 TP316L son particularmente adecuados para:
1. Condensadores Industriales
Estos tubos se pueden utilizar en condensadores donde el vapor de proceso debe convertirse en líquido mediante intercambio de calor indirecto. La corrugación promueve la turbulencia del fluido y puede contribuir a mejorar la transferencia de calor.
Las aplicaciones típicas incluyen:
- Condensadores de proceso
- Condensadores químicos
- Condensadores petroquímicos
- Condensadores de disolventes
- Condensadores de vapor
- Condensadores de producto
2. Intercambiadores de Calor Químicos y Petroquímicos
El TP316L se selecciona con frecuencia para equipos de transferencia de calor expuestos a entornos de proceso corrosivos. La combinación de bajo contenido de carbono y molibdeno lo hace adecuado para muchas tareas de procesamiento químico.
3. Enfriamiento Marino y Relacionado con Agua de Mar
El 316L a menudo se considera para equipos de enfriamiento expuestos a entornos marinos o agua que contiene cloruros. Sin embargo, el servicio real con agua de mar debe evaluarse cuidadosamente porque el 316L no es inmune a la corrosión localizada en condiciones severas de cloruros.
4. Condensadores de Refrigeración y Climatización
Los tubos corrugados se pueden utilizar en sistemas de refrigeración y enfriamiento industrial donde se desea una transferencia de calor mejorada y equipos compactos.
5. Procesamiento de Alimentos, Bebidas y Farmacéuticos
La construcción de acero inoxidable resistente a la corrosión y la superficie limpiable hacen que el TP316L sea adecuado para aplicaciones seleccionadas de transferencia de calor higiénicas, sujeto al acabado superficial y diseño sanitario requeridos.
6. Equipos de Desalinización y Tratamiento de Agua
Los tubos se pueden considerar para aplicaciones seleccionadas de transferencia de calor para tratamiento de agua y desalinización donde la química del fluido sea compatible con el 316L.
Especificaciones Estándar
| Artículo |
Especificación Típica |
| Producto |
Tubos Corrugados para Condensadores |
| Material |
ASTM A269 TP316L |
| UNS |
S31603 |
| Tipo de Tubo |
Sin costura / Soldado |
| Condición de Fabricación |
Tratado térmicamente |
| Forma del Tubo |
Corrugado |
| Diámetro Exterior |
Aprox. 6.35–127 mm |
| Espesor de Pared |
Aprox. 0.5–8.0 mm |
| Longitud Estándar |
3,000–12,000 mm |
| Superficie |
Recocido, decapado, recocido brillante o personalizado |
| Condición del Extremo |
Extremo liso / extremo cortado / personalizado |
| Inspección |
Dimensional, visual, química, mecánica y END |
| Certificación |
EN 10204 3.1 / 3.2 disponible bajo pedido |
La especificación ASTM cubre comúnmente tubos con espesores de pared nominales de aproximadamente 0.020 pulgadas (0.51 mm) y superiores, mientras que los tamaños suministrados comercialmente pueden variar según la capacidad de fabricación y los requisitos de compra.
Dimensiones Típicas de Tubos
Las dimensiones comunes de los tubos de condensador pueden incluir:
- 9.52 × 0.5 mm
- 12.7 × 0.6 mm
- 15.88 × 0.8 mm
- 19.05 × 1.0 mm
- 25.4 × 1.2 mm
- 31.75 × 1.5 mm
- 38.1 × 1.5–2.0 mm
- 50.8 × 1.5–2.5 mm
- 63.5 × 2.0–3.0 mm
- Otras dimensiones según el diseño del condensador
Importante: Estos son rangos de fabricación típicos en lugar de dimensiones obligatorias de ASTM A269. El OD final, el espesor de la pared, el paso de la corrugación, la profundidad de la corrugación, la longitud y las tolerancias deben confirmarse con el dibujo del intercambiador de calor del cliente o la especificación de compra.
Diseño de Corrugación
El perfil corrugado se diseña según la carga de transferencia de calor y la caída de presión requeridas.
Los parámetros de diseño típicos incluyen:
- Paso de corrugación
- Profundidad de corrugación
- Diámetro exterior del tubo
- Espesor de pared del tubo
- Longitud corrugada
- Área de flujo interna
- Área de transferencia de calor externa
- Caída de presión del lado del tubo
La corrugación puede generar flujo secundario y una mayor mezcla de fluidos, lo que podría aumentar el coeficiente de transferencia de calor en comparación con un tubo liso. Por lo tanto, el diseño final debe equilibrar la mejora de la transferencia de calor, la caída de presión, las características de ensuciamiento, la resistencia mecánica y la fabricabilidad.
Para proyectos de condensadores, podemos personalizar la geometría corrugada según:
- Carga de calor
- Medio de condensación
- Temperatura del agua de enfriamiento
- Presión de diseño
- Temperatura de diseño
- Caudal
- Caída de presión admisible
- Factor de ensuciamiento
- Disposición de la placa tubular
Composición Química del ASTM A269 TP316L
Los requisitos químicos típicos para ASTM A269 TP316L son:
| Elemento |
Requisito, % en peso |
| Carbono (C) |
≤ 0.035 |
| Manganeso (Mn) |
≤ 2.00 |
| Silicio (Si) |
≤ 1.00 |
| Fósforo (P) |
≤ 0.045 |
| Azufre (S) |
≤ 0.030 |
| Cromo (Cr) |
16.0–18.0 |
| Níquel (Ni) |
10.0–15.0 |
| Molibdeno (Mo) |
2.0–3.0 |
| Hierro (Fe) |
Balance |
Estos límites son consistentes con los requisitos del grado ASTM A269 TP316L. Para tubos de pequeño diámetro o pared delgada que requieren muchos pasos de trefilado, ASTM A269 incluye una disposición de carbono específica.
El contenido de molibdeno del 2-3% es una característica importante del TP316L porque mejora la resistencia a la corrosión localizada en muchos entornos que contienen cloruros.
Propiedades Mecánicas
Los requisitos mecánicos mínimos típicos para tubos ASTM A269 TP316L incluyen:
| Propiedad |
Requisito Mínimo / Máximo |
| Resistencia a la Tracción |
≥ 485 MPa |
| Límite Elástico, Offset 0.2% |
≥ 170 MPa |
| Elongación |
≥ 35% |
| Dureza |
≤ 90 HRB / aproximadamente 192 HBW |
El grado TP316L de bajo carbono proporciona buena ductilidad y características de conformado, manteniendo al mismo tiempo la resistencia a la corrosión esperada de la familia 316 de aceros inoxidables.
Proceso de Fabricación
Nuestra ruta de fabricación típica para tubos de condensador corrugados TP316L incluye:
Selección de Materia Prima → Formado de Tubo → Procesamiento Soldado/Sin Costura → Tratamiento Térmico → Tratamiento de Superficie → Formado de Corrugación → Calibrado → Corte → Inspección → Limpieza → Embalaje
Para tubos soldados, la costura de soldadura se controla cuidadosamente antes de que el tubo se someta a operaciones posteriores de formado y corrugación.
El proceso de corrugación se controla para mantener la consistencia de:
- Paso de corrugación
- Profundidad de corrugación
- Diámetro del tubo
- Integridad de la pared
- Rectitud
- Calidad de la superficie
Se utiliza el tratamiento térmico en solución para obtener la condición metalúrgica y la resistencia a la corrosión requeridas del tubo de acero inoxidable.
Pruebas e Inspección
El control de calidad se realiza de acuerdo con ASTM A269 y la especificación de compra aplicable.
1. Análisis Químico
La identificación positiva del material y el análisis químico verifican la composición del TP316L, incluyendo:
Se puede suministrar un certificado de prueba de molino con el envío.
2. Prueba de Tracción
La prueba de tracción verifica:
- Resistencia a la tracción
- Límite elástico
- Elongación
Los requisitos mecánicos se verifican con los requisitos del grado ASTM A269 aplicable.
3. Prueba de Dureza
La prueba de dureza confirma que el tubo terminado permanece dentro del límite de dureza especificado.
4. Prueba Hidrostática
Se puede realizar una prueba hidrostática para verificar la integridad de la presión y detectar fugas.
ASTM A269 requiere que cada tubo se someta a una prueba eléctrica no destructiva o a una prueba hidrostática, sujeto a los requisitos aplicables y las condiciones de pedido.
5. Prueba de Corrientes de Foucault / Electromagnética
El examen de corrientes de Foucault se puede utilizar como un método no destructivo para detectar discontinuidades en tubos de acero inoxidable. ASTM E426 proporciona la práctica para el examen electromagnético de productos tubulares sin costura y soldados hechos de aceros inoxidables austeníticos y aleaciones similares.
6. Prueba de Aplanamiento
Para tubos soldados aplicables, se puede utilizar la inspección de aplanamiento/aplanamiento inverso para evaluar la integridad del tubo y la soldadura.
7. Prueba de Avellanado
Cuando sea aplicable, la prueba de avellanado evalúa la ductilidad y la calidad de conformado del tubo.
8. Inspección Dimensional
Cada lote de producción se puede verificar para:
- Diámetro exterior
- Espesor de pared
- Paso de corrugación
- Profundidad de corrugación
- Longitud
- Rectitud
- Condición del extremo
9. Inspección Visual
La superficie del tubo se inspecciona para detectar:
- Grietas
- Rayaduras
- Picaduras
- Defectos superficiales
- Daños en la corrugación
- Anormalidades en la soldadura
10. Inspección PMI
Se puede proporcionar Identificación Positiva de Material para proyectos que requieran verificación adicional del material TP316L.
Acabado Superficial
Las condiciones de superficie disponibles pueden incluir:
- Recocido y decapado
- Recocido brillante
- Pulido mecánicamente
- Electropulido
- Acabado superficial personalizado
Para aplicaciones de condensadores y procesos, se debe seleccionar la condición de superficie adecuada según el fluido, el método de limpieza, la tendencia al ensuciamiento y los requisitos de higiene.
Ventajas de los Tubos Corrugados ASTM A269 TP316L
Transferencia de Calor Mejorada
La geometría corrugada promueve la turbulencia y la mezcla de fluidos, lo que puede mejorar el rendimiento de la transferencia de calor.
Resistencia a la Corrosión
El TP316L proporciona una mejor resistencia a muchos entornos corrosivos que el acero inoxidable 304/304L convencional.
Grado de Bajo Carbono
El bajo contenido de carbono ayuda a reducir el riesgo de sensibilización y la corrosión intergranular asociada después de la soldadura o la exposición térmica.
Diseño Compacto de Intercambiador de Calor
La mejora de la transferencia de calor puede permitir a los diseñadores lograr la carga térmica requerida con una superficie de transferencia de calor más compacta.
Buena Conformabilidad
El TP316L ofrece buena ductilidad, lo que lo hace adecuado para procesos de conformado y corrugación de tubos.
Construcción Personalizable
Las dimensiones del tubo y los parámetros de corrugación se pueden fabricar según los requisitos de diseño del condensador.
Por qué Elegir Nuestros Tubos Corrugados ASTM A269 TP316L
Fabricamos tubos corrugados de transferencia de calor con un enfoque en la consistencia dimensional, la integridad del tubo, la resistencia a la corrosión y el rendimiento confiable de la transferencia de calor.
Nuestra capacidad de producción admite personalizaciones de:
- Diámetro del tubo
- Espesor de pared
- Paso de corrugación
- Profundidad de corrugación
- Longitud del tubo
- Acabado superficial
- Preparación del extremo
- Requisitos de prueba
- Certificación de material
Para fabricantes de condensadores y contratistas EPC, podemos fabricar tubos según los dibujos del cliente, las especificaciones técnicas y los requisitos ASTM aplicables.
Industrias típicas: procesamiento químico, petroquímica, petróleo y gas, refrigeración, climatización, ingeniería marina, tratamiento de agua, desalinización, procesamiento de alimentos, procesamiento farmacéutico y recuperación de calor industrial.
Resumen del Producto
Los Tubos Corrugados para Condensadores – ASTM A269 TP316L proporcionan una combinación de características de transferencia de calor mejoradas, resistencia a la corrosión, construcción de acero inoxidable de bajo carbono y geometría corrugada personalizable.
Son particularmente apropiados para aplicaciones de condensadores e intercambiadores de calor donde los tubos lisos convencionales pueden no proporcionar el equilibrio deseado de rendimiento térmico, compacidad del equipo y resistencia a la corrosión.
Para aplicaciones exigentes, las dimensiones del tubo y la geometría de la corrugación deben seleccionarse basándose en el diseño térmico y mecánico completo, en lugar de basarse únicamente en el tamaño del tubo.
