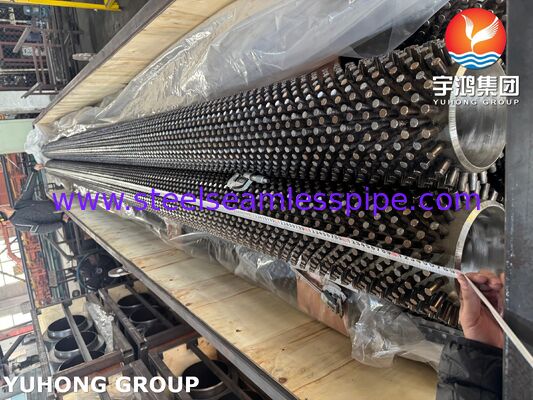

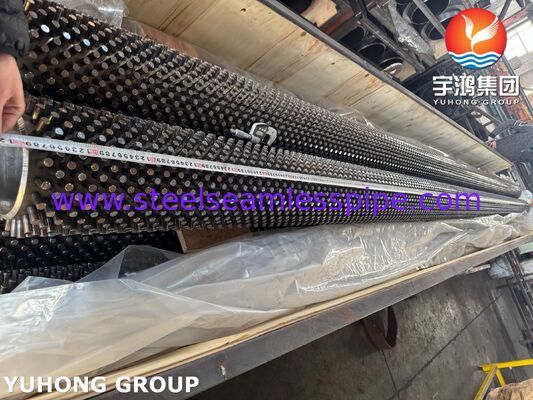

Tubos con clavos para recuperación de calor residual – ASTM A335 P22
Descripción general del producto
Tubos con clavos ASTM A335 P22 para recuperación de calor residualson tubos de transferencia de calor de alta temperatura diseñados para recuperar energía térmica de gases de combustión calientes, gases de escape y otras corrientes de procesos de alta temperatura.
Los tubos utilizanAcero de aleación sin costura ASTM A335 P22como tubo base. P22 es un acero de aleación de cromo-molibdeno que contiene aproximadamente2,25% de cromo y 1% de molibdeno, proporcionando una combinación de resistencia a temperaturas elevadas, resistencia a la oxidación y estabilidad térmica. La superficie externa está equipada con pernos soldados individualmente que aumentan el área efectiva de transferencia de calor del lado del gas.
A diferencia de los tubos continuos con aletas convencionales, los tubos con pernos utilizan pernos cilíndricos discretos o con formas especiales dispuestos alrededor del tubo. Esta configuración proporciona una superficie adicional de transferencia de calor al tiempo que mantiene los conductos abiertos de flujo de gas, lo que hace que el diseño sea particularmente útil paraaplicaciones de gases residuales incrustantes, polvorientos, erosivos y de alta temperatura.
Nuestros tubos con pernos ASTM A335 P22 se pueden fabricar de acuerdo con los dibujos del cliente, los requisitos de diseño térmico, los códigos aplicables y las especificaciones del proyecto.
Características clave
- Tubo base:Acero de aleación sin costura ASTM A335 P22
- Material:Acero de aleación ferrítica 2¼Cr-1Mo
- Tipo de tubo:Tubo de transferencia de calor con clavos/cabeza de clavo
- Solicitud:Recuperación de calor residual y recuperación de calor a alta temperatura.
- Tipo de perno prisionero:Cilíndrico, cuadrado, rectangular o personalizado
- Disposición de los montantes:En línea, escalonados o personalizados
- Rendimiento a alta temperatura:Adecuado para servicios exigentes de temperatura elevada
- Transferencia de calor mejorada:Mayor superficie externa en comparación con los tubos desnudos
- Tolerancia a las incrustaciones:Los espacios abiertos entre los montantes pueden ayudar a mantener los conductos de flujo de gas.
- Ciclismo Térmico:Adecuado para equipos expuestos a ciclos repetidos de arranque y parada.
- Diseño personalizado:Se pueden personalizar la altura, el diámetro, el paso, el patrón, el diámetro del tubo, el espesor de la pared y la longitud del perno.
Especificaciones típicas
Las dimensiones exactas de un tubo con pernos deben determinarse mediante el cálculo térmico y el diseño mecánico del equipo de recuperación de calor residual.
| Artículo |
Rango típico/especificación |
| Material del tubo base |
ASTM A335 P22 |
| Tipo de tubo base |
Tubo de acero de aleación sin costura |
| Diámetro externo |
Aprox. 25,4–114,3 mm |
| Espesor de la pared |
Aprox. 3,0–12,5 mm |
| Longitud del tubo |
Aprox. 3.000–18.000 milímetros |
| Material del perno |
Acero al carbono, acero aleado o material especificado |
| Altura del montante |
Aprox. 12,7–63,5 mm |
| Diámetro del perno |
Aprox. 6-25 mm |
| Paso del montante |
Aprox. 15–50 mm, o según diseño |
| Patrón de perno prisionero |
En línea / escalonado / personalizado |
| Accesorio de perno |
Soldadura por resistencia o proceso de soldadura calificado. |
| Tratamiento térmico |
Según ASTM A335 y requisitos del proyecto. |
| Condición de la superficie |
Tal como se fabrica, se granalló, se recubrió o se especificó |
| Proceso de dar un título |
EN 10204 3.1 / documentación específica del proyecto disponible |
Los rangos anteriores son rangos de fabricación típicos en lugar de requisitos dimensionales fijos de ASTM. Las dimensiones finales normalmente se establecen mediante el diseño térmico, los dibujos, los cálculos de presión y los estándares de fabricación aplicables del cliente.
Composición química ASTM A335 P22
El tubo base ASTM A335 P22 es unAcero de aleación 2¼Cr-1Mo. Los principales elementos de aleación proporcionan un rendimiento mejorado a altas temperaturas en comparación con los tubos de acero al carbono convencionales.
| Elemento |
Composición química, % en peso |
| Carbono (C) |
0,05–0,15 |
| Manganeso (Mn) |
0,30–0,60 |
| Silicio (Si) |
≤ 0,50 |
| Fósforo (P) |
≤ 0,025 |
| Azufre (S) |
≤ 0,025 |
| Cromo (Cr) |
1,90–2,60 |
| Molibdeno (Mo) |
0,87–1,13 |
Función de los principales elementos de aleación
Cromo (Cr)Contribuye a la resistencia a la oxidación y a la estabilidad a altas temperaturas.
Molibdeno (Mo)mejora la resistencia a temperaturas elevadas y la resistencia al ablandamiento durante el servicio prolongado.
El sistema de aleación Cr-Mo hace que el P22 sea adecuado para equipos de recuperación de calor que funcionan a temperaturas en las que los tubos de acero al carbono ordinarios pueden tener un rendimiento insuficiente a largo plazo.
Propiedades mecánicas de ASTM A335 P22
Los requisitos mecánicos mínimos típicos para ASTM A335 P22 incluyen:
| Propiedad |
Requisito |
| Resistencia a la tracción |
≥ 415MPa |
| Fuerza de producción |
≥ 205 MPa |
| Alargamiento |
≥ 30%* |
| Tratamiento térmico |
Normalizado y templado, según lo especificado. |
| Dureza |
Según los requisitos aplicables de ASTM A335 |
Los requisitos de alargamiento pueden depender de las dimensiones del tubo y de las disposiciones de especificaciones aplicables. La inspección final se realiza de acuerdo con la especificación ASTM/ASME solicitada.
Las propiedades mecánicas del P22 permiten que el tubo base resista la combinación de presión interna, temperatura elevada, ciclos térmicos y carga mecánica que se encuentran en los equipos de recuperación de calor residual.
Diseño de tubo tachonado
La configuración con tachuelas está diseñada para aumentar la superficie externa de transferencia de calor sin crear una pared de aletas continua.
Los pernos individuales se distribuyen alrededor de la circunferencia del tubo y a lo largo de su longitud. Cuando el gas caliente pasa a través de la superficie tachonada, las superficies adicionales promueven la transferencia de calor del lado del gas.
El diseño se puede optimizar ajustando:
- Diámetro del perno
- Altura del montante
- Paso de montante
- Número de filas de montantes
- Disposición circunferencial
- Espaciado longitudinal
- Material del montante
- Método de fijación de perno a tubo
- Diámetro del tubo base y espesor de pared.
Para corrientes de gas polvorientas o incrustantes, el espacio entre los pernos también se puede considerar durante los cálculos térmicos y de caída de presión.
Proceso de fabricación
Nuestros tubos con pernos ASTM A335 P22 se pueden producir mediante una secuencia de fabricación controlada:
1. Preparación del tubo base
Los tubos sin costura ASTM A335 P22 se inspeccionan para determinar la precisión dimensional, el estado de la superficie, la identificación del material y la trazabilidad.
2. Preparación de la superficie del tubo
La superficie del tubo se limpia y se prepara para proporcionar las condiciones adecuadas para la fijación del perno.
3. Preparación de los montantes
Los montantes se fabrican según los requisitos de diámetro, altura, geometría y material especificados.
4. Soldadura de pernos
Los pernos se unen al tubo mediante un proceso de soldadura controlado seleccionado de acuerdo con el material del tubo, el material del perno, el diseño y las especificaciones del proyecto.
5. Tratamiento térmico/alivio del estrés
Cuando lo requieran las especificaciones del material, el procedimiento de soldadura, el diseño de ingeniería o las especificaciones del cliente, se pueden aplicar tratamientos térmicos posteriores a la soldadura o procedimientos de alivio de tensiones adecuados.

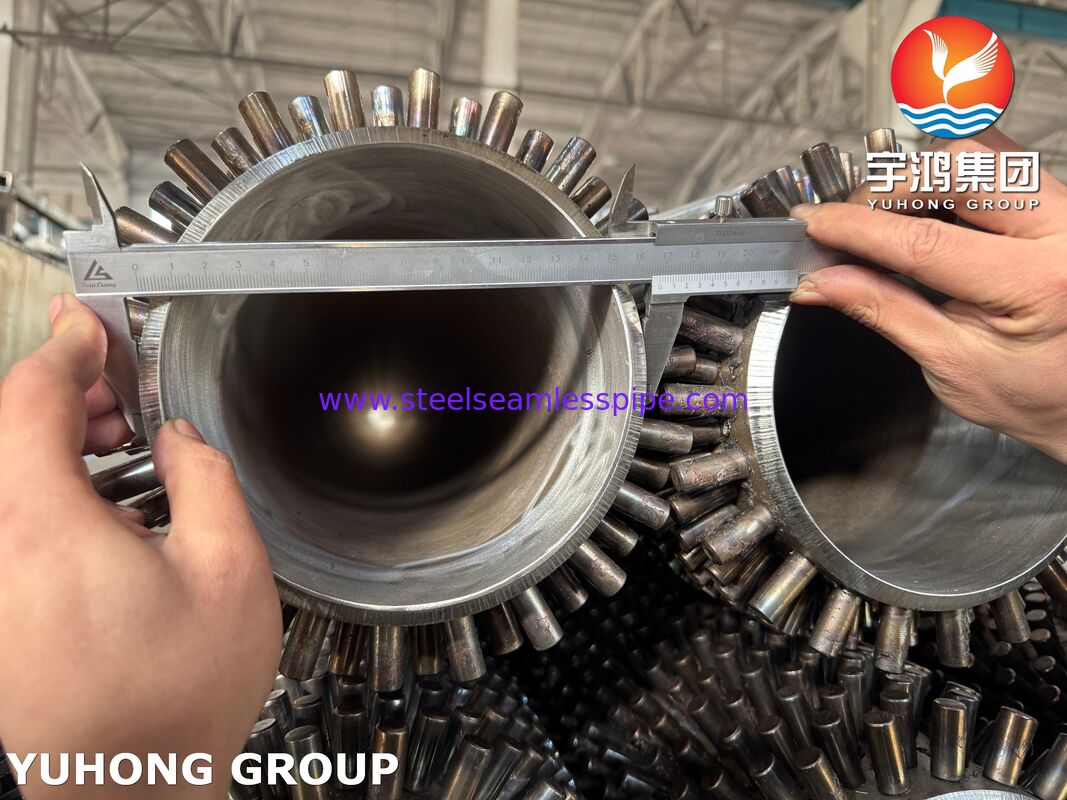

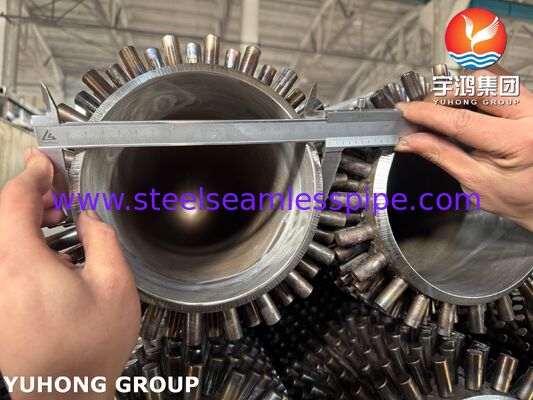

6. Inspección dimensional
Los tubos terminados se verifican en cuanto a dimensiones de los tubos, dimensiones de los pernos, paso, alineación, rectitud y mano de obra general.
7. Inspección final y documentación
Se pueden suministrar registros de inspección, certificados de materiales, informes dimensionales e informes de END aplicables de acuerdo con el plan de inspección acordado.
Inspección y pruebas
El control de calidad es especialmente importante para los tubos con pernos porque tanto eltubo base de retención de presióny elaccesorio de pernoafectar el desempeño del servicio.
Análisis químico
Se realiza un análisis químico para verificar que el tubo base cumpla con la química ASTM A335 P22.
Pruebas de tracción
Las pruebas de tracción verifican la resistencia a la tracción, el límite elástico y el alargamiento.
Pruebas de dureza
Se pueden realizar pruebas de dureza para verificar el cumplimiento de los requisitos de material y tratamiento térmico aplicables.
Pruebas hidrostáticas
Se pueden realizar pruebas hidrostáticas en el tubo base de acuerdo con ASTM A335 y los requisitos de inspección del cliente.
Prueba de corrientes de Foucault
El examen por corrientes de Foucault se puede utilizar para detectar ciertas discontinuidades superficiales y cercanas a la superficie en el tubo.
Pruebas ultrasónicas
Se pueden realizar pruebas ultrasónicas cuando así lo requieran las especificaciones de compra, el plan de calidad o el código aplicable.
Inspección visual
La inspección visual cubre:
- Condición de la superficie del tubo
- Apariencia del semental
- Alineación de pernos
- Aspecto de la soldadura
- Defectos visibles
- Rectitud del tubo
- Limpieza de superficies

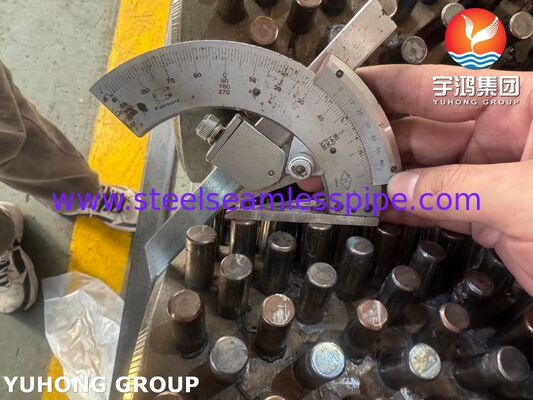

Inspección dimensional
Las comprobaciones dimensionales típicas incluyen:
- Diámetro exterior del tubo
- Grosor de la pared
- Longitud del tubo
- Diámetro del perno
- Altura del montante
- Paso de montante
- Espaciado circunferencial
- Alineación de montantes
- Rectitud general
Inspección de fijación de pernos
Las uniones de pernos representativas pueden someterse a pruebas de resistencia de unión o calidad de la soldadura de acuerdo con el procedimiento de fabricación acordado y las especificaciones del cliente.
Trazabilidad de materiales
Los números de calor y la identificación de materiales se pueden mantener desde el tubo P22 sin procesar hasta la fabricación y la inspección final.EN 10204 3.1 certificados de materialesSe puede suministrar cuando se especifique.
Ventajas de los tubos con pernos ASTM A335 P22
Base de acero de aleación de alta temperatura
P22 proporciona un mejor rendimiento mecánico a temperatura elevada que los tubos de acero al carbono convencionales para un servicio exigente de recuperación de calor.
Mayor transferencia de calor del lado del gas
Los pernos aumentan la superficie externa de transferencia de calor, lo que permite transferir más energía térmica del gas caliente al fluido dentro del tubo.
Adecuado para ambientes contaminados
La disposición de pernos abiertos puede proporcionar pasajes de flujo de gas entre elementos individuales de transferencia de calor, lo que puede resultar ventajoso cuando hay cenizas, polvo u otros depósitos.
Construcción externa robusta
Los pernos soldados individuales proporcionan una superficie de transferencia de calor mecánicamente robusta adecuada para equipos industriales expuestos a vibraciones y ciclos térmicos.
Diseño térmico flexible
La altura, el diámetro, la densidad y la disposición de los pernos se pueden ajustar para equilibrar los requisitos de transferencia de calor, la caída de presión del lado del gas, las características de incrustación y las dimensiones del equipo.
Aplicaciones principales
Calderas de recuperación de calor residual
Los tubos con pernos ASTM A335 P22 se pueden utilizar en calderas de recuperación de calor residual para recuperar energía térmica de los gases de escape de alta temperatura.
Sistemas de recuperación de calor residual industrial
Adecuado para recuperar energía de corrientes de escape generadas por hornos industriales, equipos de proceso y sistemas de producción de alta temperatura.
Equipos de refinería y petroquímica
Los tubos con pernos P22 se pueden considerar para secciones seleccionadas de convección de alta temperatura y recuperación de calor residual en refinerías e instalaciones petroquímicas.
Secciones de convección del calentador encendido
La configuración con clavos se puede utilizar en secciones de convección de alta temperatura donde se requiere una mayor superficie de transferencia de calor y resistencia a las exigentes condiciones del lado del gas.
Generación de energía
Las aplicaciones pueden incluir calderas seleccionadas y superficies de recuperación de calor en instalaciones de energía térmica y de ciclo combinado.
HRSG y recuperación de calor con turbinas de gas
Los tubos con pernos P22 se pueden diseñar para secciones seleccionadas de recuperación de calor de alta temperatura asociadas con sistemas de escape de turbinas de gas, sujeto al diseño térmico y mecánico específico.
Plantas de conversión de residuos en energía
Se pueden considerar para la recuperación de calor de gases de combustión calientes cuando el diseño del equipo requiere una superficie de transferencia de calor mejorada y duradera.
¿Por qué elegir nuestros tubos con pernos ASTM A335 P22?
Fabricamos tubos con pernos según las necesidades del cliente.dimensiones de los tubos, geometría de los pernos, requisitos térmicos, especificaciones de materiales y plan de inspección.
Nuestro enfoque de producción e inspección se centra en:
- Cumplimiento de materiales ASTM A335 P22
- Soldadura de pernos controlada
- Posicionamiento consistente de los montantes
- Fijación confiable de tubo a perno
- Precisión dimensional
- END y pruebas de presión
- Trazabilidad del número de calor
- Documentación de calidad específica del proyecto
- Patrones de montantes personalizados para requisitos de diseño térmico
Ya sea necesario para uncaldera de recuperación de calor residual, calentador encendido, horno industrial, unidad de refinería o sistema de recuperación de calor de generación de energía, Los tubos con pernos ASTM A335 P22 se pueden diseñar como una solución duradera de transferencia de calor a alta temperatura.
Especificaciones del producto de un vistazo
Producto:Tubos con clavos para recuperación de calor residual
Tubo base:ASTM A335 P22
Material:Acero de aleación 2¼Cr-1Mo
Tipo de tubo:Sin costura
Tipo de perno prisionero:Cilíndrico/rectangular/personalizado
Disposición de los montantes:En línea / escalonado / personalizado
Solicitud:Recuperación de calor residual
Servicio de temperatura:Servicio de alta temperatura, según diseño de ingeniería.
Pruebas:Análisis químico, tracción, dureza, hidrostático, END, inspección dimensional y visual según corresponda.
Documentación:MTC / EN 10204 3.1 / informes de inspección disponibles bajo petición
Personalización:Disponible según dibujos y requisitos de diseño térmico.
