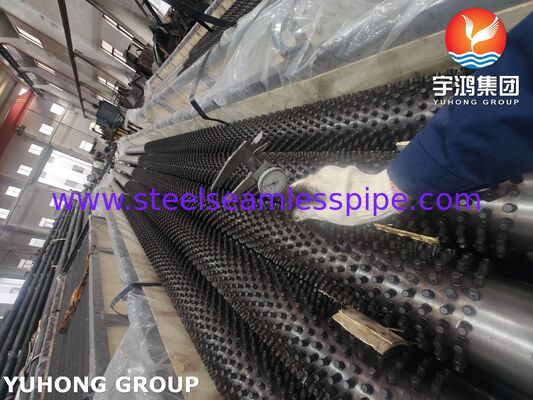

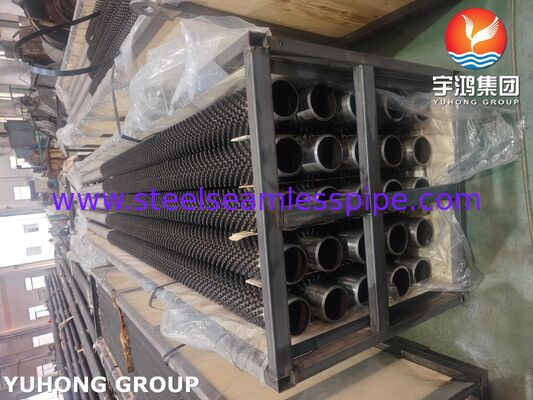

Tubos con espárragos para economizadores – Acero aleado ASTM A335 P5
Descripción del producto
Los tubos con espárragos ASTM A335 P5 para economizadores son componentes de transferencia de calor diseñados para sistemas de calderas de alta temperatura, equipos industriales de recuperación de calor residual y otras aplicaciones térmicas exigentes. Fabricados con acero aleado de cromo-molibdeno 5Cr-0.5Mo, estos tubos combinan resistencia a altas temperaturas, resistencia a la oxidación y un rendimiento fiable en entornos operativos diseñados adecuadamente.

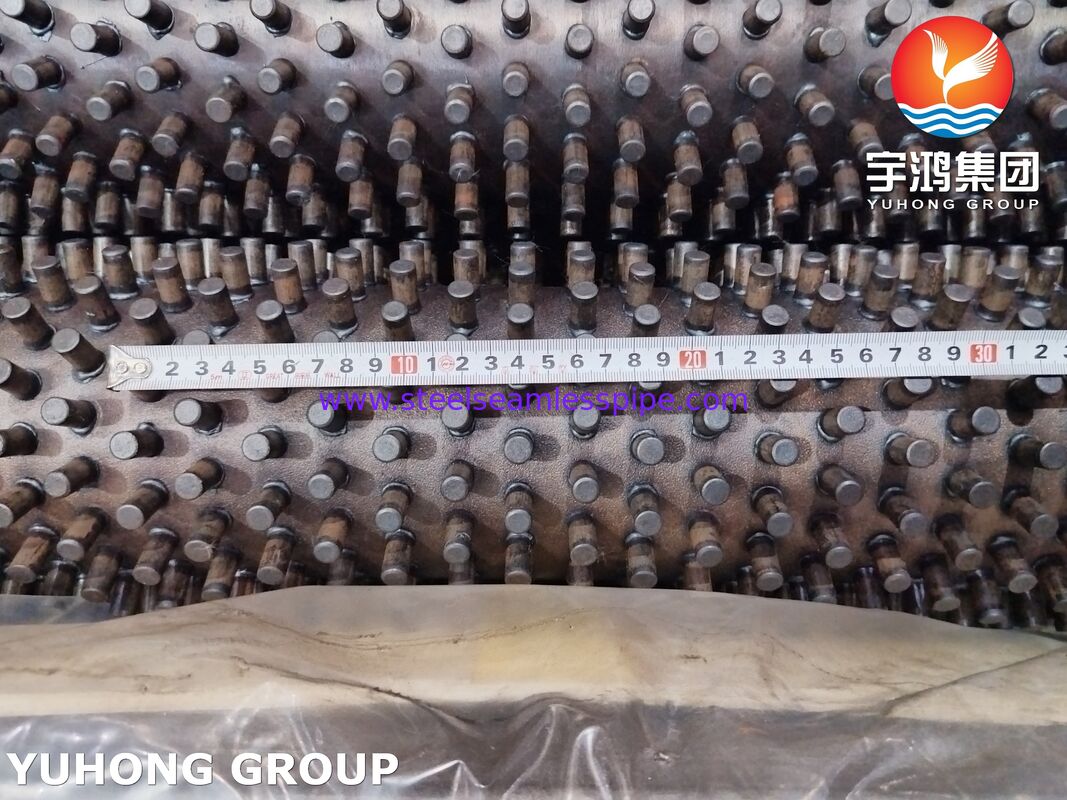

Los tubos con espárragos presentan espárragos de metal macizo soldados en la superficie exterior del tubo base. Los espárragos aumentan el área de superficie efectiva de transferencia de calor y promueven el intercambio de calor entre la pared del tubo y la corriente de gas circundante. Son particularmente útiles en aplicaciones donde la transferencia de calor por el lado del gas es limitada o donde los tubos con aletas convencionales pueden ser menos adecuados debido a cenizas, polvo u otras condiciones de proceso difíciles.
ASTM A335 P5 es un grado de acero aleado de cromo-molibdeno comúnmente asociado con servicio a presión a temperaturas elevadas. Su composición aleada proporciona una resistencia útil a la oxidación a altas temperaturas y un rendimiento mejorado en servicio térmico en comparación con el acero al carbono ordinario, sujeto a las condiciones de operación reales y al entorno de corrosión.
Nuestros tubos con espárragos se pueden fabricar según los planos del cliente y las especificaciones del proyecto, con dimensiones de tubo personalizadas, geometría de espárragos, procedimientos de soldadura y acabados superficiales para cumplir con los requisitos de los economizadores industriales y los sistemas de recuperación de calor.
Características clave del producto
-
Acero aleado de alta temperatura: Los tubos base ASTM A335 P5 son adecuados para aplicaciones a temperaturas elevadas diseñadas adecuadamente.
-
Superficie de transferencia de calor mejorada: Los espárragos soldados aumentan el área de superficie externa disponible para el intercambio de calor por el lado del gas.
-
Robusto anclaje de espárragos: La soldadura de espárragos se selecciona según la integridad mecánica requerida, las condiciones de servicio y los procedimientos de soldadura aplicables.
-
Flexibilidad de aplicación: El diámetro, la altura, el espaciado, la disposición de los espárragos y la longitud del tubo se pueden personalizar.
-
Fabricación industrial: La producción se puede coordinar con las tolerancias dimensionales especificadas, los requisitos de inspección y la documentación del proyecto.
-
Ingeniería personalizada: Se pueden desarrollar configuraciones adecuadas para instalaciones nuevas, equipos de reemplazo y mejoras de sistemas de recuperación de calor.
Aplicaciones típicas
1. Economizadores de calderas
Los tubos con espárragos se pueden incorporar en diseños de economizadores para recuperar calor sensible de los gases de combustión y transferirlo al agua de alimentación de la caldera u otro fluido de trabajo designado. La disposición final depende del diseño de la caldera, el perfil de temperatura y la caída de presión admisible por el lado del gas.
2. Recuperación de calor residual industrial
En hornos industriales, sistemas de combustión y plantas de calentamiento de procesos, los tubos con espárragos pueden ayudar a recuperar energía térmica de los gases de escape que de otro modo se descargarían.
3. Generación de energía y calderas de servicios públicos
Los conjuntos de tubos con espárragos diseñados adecuadamente pueden usarse en secciones de recuperación de calor de calderas seleccionadas donde se requiere acero aleado de alta temperatura y una superficie externa mecánicamente robusta.
4. Refinerías e instalaciones petroquímicas
Los equipos de recuperación de calor en refinerías y plantas petroquímicas pueden utilizar tubos con espárragos de acero aleado donde la temperatura del proceso, la presión y las condiciones de corrosión justifiquen la selección del material.
5. Equipos de proceso a alta temperatura
Otras aplicaciones potenciales incluyen oxidadores térmicos especializados, secciones de recuperación de calor de calentadores encendidos y sistemas de enfriamiento de gas industrial, sujeto a una evaluación de ingeniería detallada.
Especificaciones del producto
Los siguientes son rangos de fabricación representativos en lugar de dimensiones obligatorias especificadas por ASTM A335. La disponibilidad real, las tolerancias y la idoneidad del diseño deben confirmarse con los requisitos del proyecto.
| Artículo |
Especificación típica |
| Nombre del producto |
Tubos con espárragos para economizadores |
| Material del tubo base |
ASTM A335 P5 / ASME SA335 P5 donde se especifique |
| Tipo de material |
Acero aleado de cromo-molibdeno 5Cr-0.5Mo |
| Fabricación del tubo base |
Tubo de acero aleado sin costura |
| Diámetro exterior |
Aproximadamente 25.4–168.3 mm |
| Espesor de pared |
Aproximadamente 3.2–20 mm |
| Longitud del tubo |
Típicamente 3,000–12,000 mm; otras longitudes por acuerdo |
| Material del espárrago |
Seleccionado para adaptarse al material del tubo, la temperatura de servicio y los requisitos del proyecto |
| Diámetro del espárrago |
Aproximadamente 8–25 mm |
| Altura del espárrago |
Aproximadamente 10–40 mm |
| Disposición de los espárragos |
En línea, escalonado o específico del dibujo |
| Espaciado de los espárragos |
Personalizado para el diseño térmico y mecánico |
| Anclaje del espárrago |
Proceso de soldadura calificado adecuado para el diseño especificado |
| Condición de la superficie |
Tal como se fabrica, limpio o según se especifique |
| Documentación |
Certificados de prueba de materiales y registros de inspección según lo acordado |
Importante: Estas dimensiones son rangos indicativos de fabricación del producto, no requisitos universales de ASTM. El material del espárrago, el diseño de la soldadura, el método de anclaje y las tolerancias dimensionales deben acordarse antes de la producción.
Composición química ASTM A335 P5
ASTM A335 P5 es un acero aleado de cromo-molibdeno. La siguiente tabla muestra los límites de composición comúnmente especificados para el Grado P5, sujeto a confirmación con la edición estándar vigente y el certificado del material.
| Elemento |
Composición, % en masa |
| Carbono (C) |
0.15 máx. |
| Manganeso (Mn) |
0.30–0.60 |
| Fósforo (P) |
0.025 máx. |
| Azufre (S) |
0.025 máx. |
| Silicio (Si) |
0.50 máx. |
| Cromo (Cr) |
4.00–6.00 |
| Molibdeno (Mo) |
0.45–0.65 |
El contenido de cromo contribuye a la resistencia a la oxidación a temperaturas elevadas, mientras que el molibdeno favorece la resistencia y la resistencia al ablandamiento térmico. El equilibrio de estas propiedades hace que el P5 sea un candidato para tuberías a presión y equipos de transferencia de calor a alta temperatura diseñados adecuadamente.
La composición química debe verificarse utilizando los requisitos aplicables de ASTM A335 y las disposiciones de análisis de calor o análisis de producto especificadas en la orden de compra.
Propiedades mecánicas de ASTM A335 P5
Los siguientes son requisitos mecánicos mínimos comúnmente especificados para ASTM A335 P5. Confirme la designación de grado aplicable, la edición estándar, la forma del producto y cualquier requisito adicional del proyecto antes de la liberación para la fabricación.
| Propiedad |
Requisito típico |
| Resistencia a la tracción |
415 MPa mínimo |
| Límite elástico |
205 MPa mínimo |
| Elongación |
Según los requisitos aplicables del espécimen y el estándar |
| Dureza |
Según lo requiera la especificación rectora y la orden de compra |
Las propiedades mecánicas se establecen mediante pruebas del tubo base de acuerdo con la especificación de material aplicable. La soldadura de espárragos y cualquier tratamiento térmico posterior pueden afectar las propiedades del material local; por lo tanto, la calificación de soldadura y los exámenes adicionales deben especificarse cuando lo requiera el diseño.
Proceso de fabricación
1. Selección del tubo base
Se adquieren tubos sin costura ASTM A335 P5 con el diámetro exterior, el espesor de pared, la longitud y la condición del material requeridos. Se verifica la identificación y certificación del material antes de la fabricación.
2. Corte y preparación de extremos
Los tubos se cortan a la longitud especificada y los extremos se preparan para adaptarse a los requisitos de ensamblaje e instalación posteriores.
3. Preparación de espárragos
Los espárragos se fabrican o seleccionan según el diámetro, la altura, el material y la geometría especificados. Se evalúa la compatibilidad del material del espárrago con la temperatura de operación, la química del tubo y el procedimiento de soldadura.
4. Soldadura de espárragos
Los espárragos se anclan utilizando un procedimiento de soldadura aprobado y calificado, adecuado para los materiales y el diseño seleccionados. Los parámetros de soldadura se controlan para lograr la calidad de anclaje requerida, limitando al mismo tiempo los efectos perjudiciales en el material base.
5. Tratamiento térmico, cuando sea necesario
Se realiza un tratamiento térmico posterior a la soldadura cuando lo requiera el código de construcción aplicable, el procedimiento de soldadura calificado, los requisitos del material o la especificación del proyecto. El ciclo de temperatura y los registros se documentan según corresponda.
6. Inspección y verificación final
Los tubos terminados se someten a controles dimensionales y a los exámenes visuales, de integridad de soldadura, de verificación de material y no destructivos especificados. Los resultados se registran de acuerdo con el plan de inspección y prueba.
Métodos de inspección y prueba
El aseguramiento de la calidad para los tubos con espárragos ASTM A335 P5 debe cubrir tanto el tubo base sin costura como los anclajes de espárragos soldados. El alcance preciso de la inspección depende de la orden de compra, el código de diseño, las condiciones de servicio y los criterios de aceptación acordados.
1. Revisión del certificado de material
Revisar los certificados de prueba de materiales para conocer el grado, el número de colada, la composición química, los resultados de las pruebas mecánicas, la condición del tratamiento térmico y la trazabilidad.
2. Análisis químico
Verificar la composición química utilizando resultados de pruebas de molino certificados y, cuando sea necesario, análisis de producto independiente o pruebas analíticas adecuadas.
3. Prueba de tracción
Verificar la resistencia a la tracción, el límite elástico y la elongación de acuerdo con la especificación del tubo base aplicable y los métodos de prueba referenciados.
4. Prueba de dureza
Realizar pruebas de dureza donde lo requiera la especificación del material, el procedimiento de soldadura, los requisitos de tratamiento térmico o el plan de inspección del proyecto.

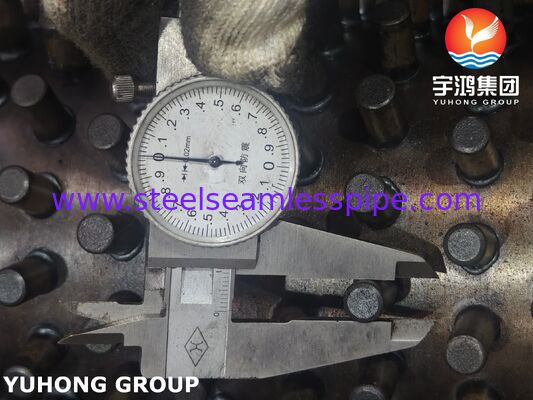

5. Inspección dimensional
Medir el diámetro exterior del tubo, el espesor de la pared, la longitud, la rectitud, el diámetro del espárrago, la altura del espárrago, el espaciado de los espárragos y la configuración general con respecto a los dibujos aprobados.
6. Inspección visual
Examinar la superficie del tubo, la colocación de los espárragos, la apariencia de la soldadura y las áreas de soldadura accesibles en busca de defectos visibles, anclaje incompleto, salpicaduras excesivas o condiciones superficiales inaceptables.
7. Prueba de integridad de soldadura de espárragos
Utilizar un método de examen acordado, como pruebas de flexión representativas, de martillo u otras pruebas de anclaje calificadas, cuando sea apropiado. El método, la frecuencia de muestreo y los criterios de aceptación deben definirse mediante el procedimiento aprobado o la especificación del proyecto.
8. Examen no destructivo
Se pueden especificar exámenes con líquidos penetrantes, partículas magnéticas, ultrasonido o radiografía cuando sea técnicamente apropiado para la geometría y el tipo de defecto anticipado. No todos los métodos son adecuados para todas las configuraciones de soldadura de espárragos, y el alcance del examen requerido debe acordarse de antemano.
9. Prueba hidrostática o de fugas alternativa
La tubería base se prueba de acuerdo con los requisitos de ASTM A335 aplicables o una alternativa expresamente permitida. Las pruebas adicionales de un conjunto con espárragos completado deben seguir la especificación de diseño y compra aplicable.
10. Verificación del tratamiento térmico
Cuando se requiera un tratamiento térmico posterior a la soldadura, verificar el ciclo de temperatura registrado, el tiempo de mantenimiento y la documentación del proceso aplicable.
11. Documentación final
Suministrar los registros de inspección y prueba acordados, los certificados de materiales, los documentos de trazabilidad y los informes dimensionales. Los registros de calificación del procedimiento de soldadura y del soldador se pueden incluir cuando lo exija el contrato.
Ventajas de los tubos con espárragos para economizadores
-
Área de transferencia de calor externa mejorada en comparación con un tubo liso similar.
-
Potencial mejora de la recuperación de calor donde la convección por el lado del gas es la resistencia controladora.
-
Geometría de espárragos flexible para cumplir con los requisitos térmicos y mecánicos específicos del proyecto.
-
Opción de material base de acero aleado para servicio a temperaturas elevadas.
-
Adaptabilidad a corrientes de gas seleccionadas con polvo o cenizas cuando el diseño, el espaciado de los espárragos y las disposiciones de limpieza están debidamente diseñados.
-
Fabricación según planos del cliente para equipos de reemplazo y de nueva construcción.
El rendimiento real de la transferencia de calor depende de las propiedades del gas, la velocidad del flujo, el paso de los tubos, la geometría de los espárragos, el ensuciamiento, las diferencias de temperatura y el diseño general del intercambiador de calor. Los tubos con espárragos no proporcionan automáticamente un rendimiento superior en todos los servicios.
¿Por qué elegir nuestros tubos con espárragos ASTM A335 P5?
Nos centramos en la fabricación basada en especificaciones para aplicaciones industriales de transferencia de calor. Cada pedido se puede definir en torno al grado del tubo base, las dimensiones del tubo, la disposición de los espárragos, el procedimiento de anclaje, el alcance de la inspección, los requisitos de trazabilidad y la documentación de entrega.
Nuestra planificación de producción enfatiza:
-
Trazabilidad del grado del material y número de colada.
-
Control dimensional según dibujos aprobados.
-
Procedimientos de soldadura e inspección definidos.
-
Registros de inspección adaptados al plan de calidad acordado.
-
Personalización para economizadores, calderas y sistemas industriales de recuperación de calor residual.
