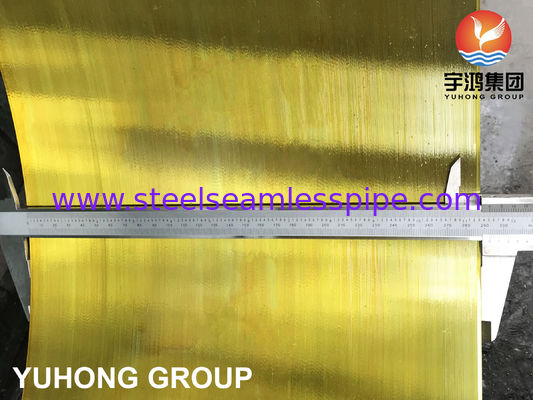

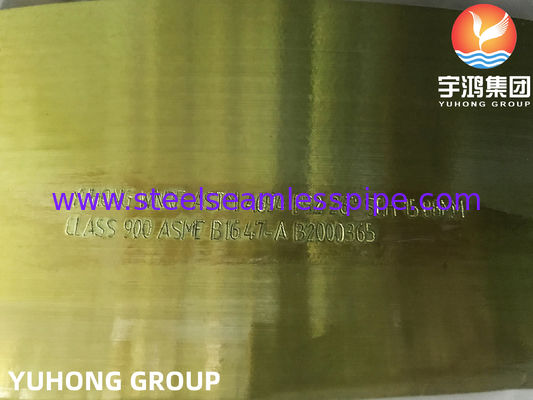

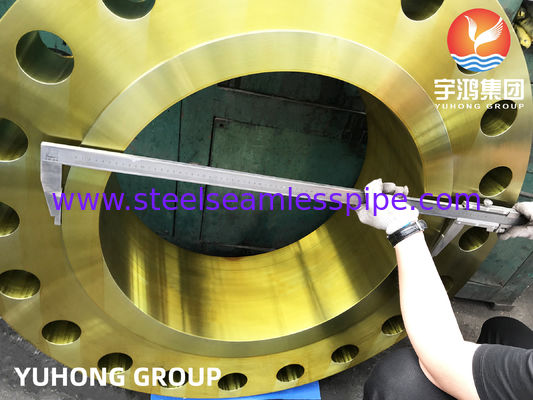

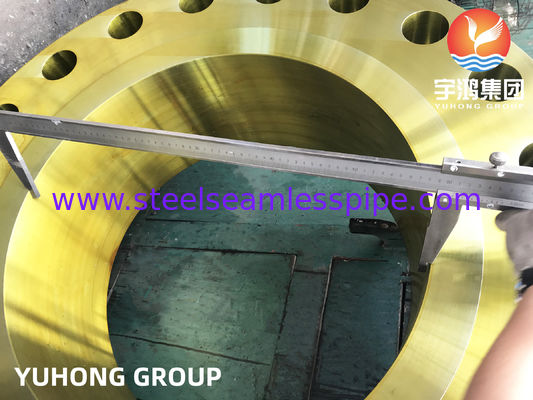

A694 F52 Brida de cuello soldado con protección contra el óxido, forjas de acero al carbono y aleado B16.47, resistente al sulfuro de hidrógeno

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	YUHONG
Certificación:	NACE MR0175/ISO 15156, ISO 9001, PED, AD2000
Número de modelo:	ASTM, JIS, ESTRUENDO, EN

Pago y Envío Términos:

Cantidad de orden mínima:	1 PC
Precio:	Negociable
Detalles de empaquetado:	paquete Capa-de madera del caso de /Iron del caso con el casquillo plástico
Tiempo de entrega:	Depende de la cantidad
Condiciones de pago:	L/C, T/T A PRIMERA VISTA
Capacidad de la fuente:	10000 PCS por mes

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (324)

Tubo inconsútil de acero inoxidable (318)

Tubería de acero inoxidable a dos caras (134)

Tubo de acero inoxidable del duplex (36)

Tubo de aguja (149)

Tubo de aleta (692)

intercambiador de calor (23)

tubo del cambiador de calor (456)

Envase de tubos para intercambiadores de calor (46)

Cambiador de calor Tubesheet (122)

bafle del cambiador de calor (39)

Frío de aire (10)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (59)

Tubo soldado con autógena del acero inoxidable (127)

Tubo de la aleación de níquel (270)

Tubo de la aleación de níquel (95)

Tubo de la aleación de cobre (247)

Tubo del acero de aleación (208)

Tubo del titanio (18)

tubo recocido brillante (171)

Tubo de caldera (151)

colocación de acero (852)

Reborde de acero (650)

Las demás (404)

Partes de revestimiento (8)

Descripción detallada del producto

Nombre:	A694 F52 Brida con cuello soldado	Material:	Acero de carbono, acero poco aleado, acero de aleación
Fabricar:	Procesamiento de forja, tratamiento térmico, procesamiento mecánico.	Tipo de cara:	RF/RTJ/FF
Clasificación de presión:	#150 - #2500	Tamaño estándar:	B16.5, B16.47, API 6A, API 5L, NACE MR0175/ISO 15156
tratamiento para prevenir la oxidación:	Aceite antioxidante, ennegrecimiento, galvanizado/cromado.	Solicitud:	Industrias de petróleo, gas y energía, tuberías de transmisión de alta presión, plataformas marinas
Resaltar:	Reborde forjado , Reborde de acero inoxidable

Brida de cuello de soldadura A694 F52 con protección contra el óxido, acero al carbono y aleado forjado B16.47, resistente al sulfuro de hidrógeno

Name: A694 F52 Brida de cuello soldado con protección contra el óxido, forjas de acero al carbono y aleado B16.47, resistente al sulfuro de hidrógeno
Brand: Yuhong Group Co.,Ltd
SKU: ASTM, JIS, ESTRUENDO, EN
Price: 150000.00 USD
Availability: InStock

Qué es una brida de cuello de soldadura A694 F52

La brida de cuello de soldadura ASTM A694 Grado F52 es una brida de acero forjado de alta resistencia fabricada según la especificación A694 y diseñada para soldarse a tope a tuberías utilizando un cubo largo y cónico. El Grado F52 indica una resistencia a la fluencia mínima de ~52 ksi, lo que la hace adecuada para aplicaciones de petróleo y gas, refinerías y oleoductos de alta presión y alta temperatura. Fabricadas típicamente según las dimensiones de brida ASME/ANSI (B16.5/B16.47), estas bridas se eligen cuando se requiere mayor resistencia y mejor resistencia a la fatiga; solicite especificando el tamaño, la clase de presión, el tipo de cara y el tratamiento térmico/pruebas requeridos.

El Grado F52 tiene las siguientes características:

Esta aleación se compone de 25% de cromo, 4% de molibdeno y 7% de níquel. Tiene una gran resistencia y resistencia a la corrosión, se utiliza principalmente para procesamiento químico, industria petroquímica y equipos submarinos. Tiene una fuerte resistencia a la corrosión por cloruros, alta conductividad térmica y bajo coeficiente de expansión térmica. Tiene alta resistencia a la corrosión por picaduras, corrosión por grietas y corrosión general debido a su alto contenido de cromo, molibdeno y nitrógeno.

Definición de bridas ASTM A694 F52

Las bridas ASTM A694 F52 son un método para conectar tuberías, válvulas, bombas y otros equipos para formar un sistema de tuberías. También proporciona fácil acceso para limpieza, inspección o modificación. Las bridas suelen soldarse o enroscarse. Las uniones bridadas se realizan atornillando dos bridas con una junta entre ellas para proporcionar un sellado.
ASTM A694 F52 Bridas (Especificación estándar para forjas de acero al carbono y aleado para bridas de tubería, accesorios, válvulas y piezas para servicio de transmisión de alta presión)
ASTM A694 F52 Bridas Especificación estándar para forjas de acero al carbono y aleado para bridas de tubería, accesorios, válvulas y piezas para servicio de transmisión de alta presión. Se cubren varios grados de material, basados en los requisitos de resistencia a la fluencia mínima. Los materiales también cumplen con los requisitos de prueba y propiedades de tracción.

Normas ASME:

ASME B 16.5 Bridas de tubería de acero y accesorios bridados
ASME B 16.9 Accesorios de acero para soldadura a tope
ASME B 16.10 Dimensiones de cara a cara y extremo a extremo de válvulas ferrosas
ASME B 16.11 Accesorios de acero forjado, soldadura de encaje y roscados
ASME B 16.28 Codos de radio corto de acero forjado para soldadura a tope
ASME B 16.47 Bridas de acero de gran diámetro

Normas MSS:

MSS SP-44 Norma para bridas de línea de tubería de acero
MSS SP-75 Especificación para accesorios de soldadura de alta resistencia
MSS SP-95 Boquillas de reducción (Swage) y tapones de bull
MSS SP-97 Accesorios de salida de ramal forjados con refuerzo integral

Propiedades mecánicas de las bridas ASTM A694

ASTM A694 tiene varios grados de F42 a F70, y cada grado se especifica en función de la resistencia a la fluencia mínima como en la siguiente tabla 1.

Grado	Resistencia a la fluencia (offset del 0,2%), mín., ksi [MPa]	Resistencia a la tracción, mín., ksi [MPa]	Elongación en 2 pulgadas o 50 mm, mín. %
F42	42 [290]	60 [415]	20
F46	46 [315]	60 [415]	20
F48	48 [330]	62 [420]	20
F50	50 [345]	64 [440]	20
F52	52 [360]	66 [455]	20
F56	56 [385]	68 [470]	20
F60	60 [415]	75 [515]	20
F65	65 [450]	77 [530]	20
F70	70 [485]	82 [565]	18

Rango de bridas ASTM A694 F52

Especificación de bridas ASTM A694 F52	ASTM A694 / ASME SA694
Proceso de fabricación de bridas ASTM A694 F52	Forjado en caliente / Laminado / Mecanizado
Otras grados de bridas ASTM A694 F52	ASTM A694 F42 / ASTM A694 F46 / ASTM A694 F52 / ASTM A694 F56 / ASTM A694 F60 / ASTM A694 F65 / ASTM A694 F70 / ASME SA694 F42 / ASME SA694 F46 / ASME SA694 F52 / ASME SA694 F56 / ASME SA694 F60 / ASME SA694 F65 / ASME SA694 F70
Diámetro exterior de bridas ASTM A694 F52	1/2" NB A 64" NB
Clase de presión de bridas ASTM A694 F52	Clase 150#, Clase 300#, Clase 400#, Clase 600#, Clase 900#, Clase 1500#, Clase 2500# o según requisito personalizado PN 6, PN 10, PN 16, PN 25 y PN 40 etc.
Horario de bridas ASTM A694 F52	Sch 10s A Sch XXS o según requisito personalizado
Cara de bridas ASTM A694 F52	Cara plana (FF), Cara elevada (RF), Junta tipo anillo (RTJ)
Dimensión de bridas ASTM A694 F52	ASME B16.5, ASME B16.47 SERIE A, ASME B16.47 SERIE B, ASME B16.36, BS10, EN1092-1:2013, MSS SP44, ASA, API-605, ISO 7005, ISO 15590-3, DIN 2631--2638, DIN 2573-2576, DIN 2527, DIn 2641-2642, DIN 2565-2566, DIN2502, AWWA, AS2129 TABLA C, D, E, F, J etc..
Tipos de bridas ASTM A694 F52	Brida de cuello de soldadura, Brida deslizante, Brida de soldadura de encaje, Brida de junta solapada, Brida roscada, Brida ciega, Bridas de orificio, Brida de placa, Bridas de cuello de soldadura largo, Weldoflange, Nipoflange, Brida expansora, Brida reductora, Brida WNRF, Brida SORF, Brida SWRF, Brida personalizada según dibujo, etc.
Otras pruebas de bridas ASTM A694 F52	NACE MR0175, Prueba ultrasónica, Prueba de impacto Charpy, Macro, Tamaño de grano, Dureza, HIC, SSC, Servicio ácido, A para recocido, N para normalizado, NT para normalizado y templado, o QT para templado y revenido, Equivalente de carbono, etc.
Servicios de valor agregado de bridas ASTM A694 F52	Laminado, Taladro, Punzón, Mecanizado CNC, Chorro de arena, Chorro de perdigones, Tratamiento térmico, Pintura anticorrosión, Pintura negra al aceite, Transparente amarillo, Zincado, Galvanizado en frío y en caliente
Embalaje de bridas ASTM A694 F52	Suelto / Carrate / Paleta de madera / Caja de madera / Envolturas de plástico
País de origen	Hecho en China
Certificado de prueba de material de bridas ASTM A694 F52	Certificado de prueba del fabricante según EN10204 3.1, 3.2 / Certificado de prueba de laboratorio de laboratorio aprobado por NABL / Bajo agencia de inspección de terceros como SGS, TUV, DNV, LLOYDS, ABS, Bureau of Indian Standards BIS Aprobado, etc.

Composición química de bridas ASTM A694 F52

Composición química de ASTM A694, Análisis de calor, %
Carbono [C]	≤0.30
Manganeso [Mn]	≤1.60
Fósforo [P]	≤0.025
Azufre [S]	≤0.025
Silicio [Si]	0.15-0.35

Aplicación de Brida de cuello de soldadura A694 F52

Equipos para la industria del petróleo y el gas natural
Plataformas marinas, intercambiadores de calor, equipos submarinos, equipos contra incendios
Industria de procesamiento químico, industria de recipientes y tuberías
Plantas desalinizadoras, plantas de RO de alta presión y tuberías submarinas
Componentes mecánicos (componentes de alta resistencia y resistentes a la corrosión)
