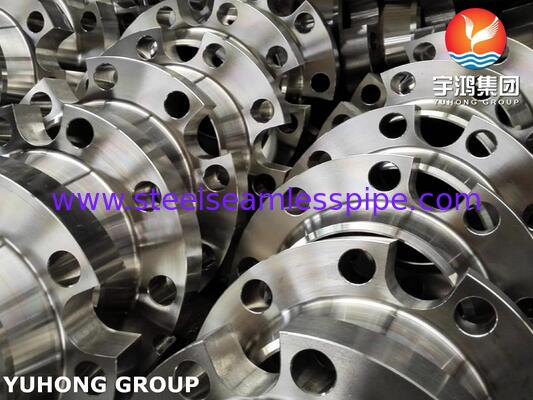

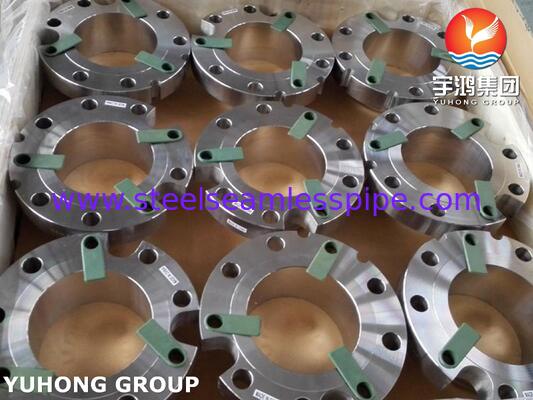

Brida de acero inoxidable ASTM A182 F304L con forma especial forjada, brida personalizada

ASTM A182 Brida Especial de Acero Inoxidable UNS S30403 F304L Brida Forjada de Forma Especial

Brida Especial de Acero Inoxidable ASTM A182 F304L es una solución diseñada a medida que se utiliza cuando una brida estándar, lista para usar, no puede satisfacer las demandas geométricas, espaciales o de rendimiento de un punto de conexión específico. En las industrias de tuberías y mecánica, una brida es un método para conectar tuberías, válvulas, bombas y otros equipos para formar un sistema de tuberías. También proporciona fácil acceso para limpieza, inspección o modificación.

Mientras que las bridas estándar (como Weld Neck, Slip-On, Blind y Socket Weld) son redondas y cumplen con estándares dimensionales específicos (ASME B16.5, ASME B16.47), una brida de forma especial es cualquier brida que se desvía de estas formas o dimensiones circulares estándar para cumplir con un requisito de ingeniería específico. Estos son a menudo componentes hechos a medida diseñados para aplicaciones únicas, limitaciones de espacio o puntos de conexión no estándar.

¿Por qué usar una brida de forma especial? Los ingenieros optan por bridas de forma especial por varias razones:

1. Conexiones no circulares: El equipo de acoplamiento (como una caja de cambios, una carcasa de bomba o una tolva) puede tener un patrón de pernos ovalado, cuadrado o rectangular. Una brida especial coincide con esta interfaz exacta.

2. Limitaciones de espacio: En entornos industriales reducidos, una brida redonda de tamaño completo podría no caber. Una brida ovalada o de forma personalizada puede proporcionar el sellado necesario en un espacio limitado.

3. Requisitos de alineación: A veces, los orificios para pernos deben orientarse de una manera muy específica que no es posible con bridas simétricas estándar.

4. Adaptación a conductos irregulares: En HVAC, manejo de materiales o industrias de procesos específicas, los conductos suelen ser rectangulares o cuadrados. Una brida especial permite que una tubería redonda se conecte a una tolva o recipiente rectangular.

5. Aplicaciones de alta tensión o especializadas: Las bridas estándar podrían no ser suficientes para presiones, temperaturas o entornos corrosivos extremadamente altos, lo que requiere un diseño personalizado con paredes más gruesas o aleaciones especializadas.

Grados equivalentes de brida especial de acero inoxidable ASTM A182 F304L

Las bridas de forma especial se pueden fabricar con una amplia variedad de materiales para adaptarse al entorno:

• Acero al carbono: (por ejemplo, ASTM A105, A350) - Uso general, petróleo y gas, estructural.

• Acero inoxidable: (por ejemplo, ASTM A182 F304/F316) - Entornos corrosivos, procesamiento de alimentos, productos farmacéuticos.

• Acero aleado: (por ejemplo, ASTM A182 F11/F22) - Servicios de alta temperatura y alta presión (como generación de energía).

• Dúplex y Súper Dúplex: (por ejemplo, ASTM A182 F51/F55) - Aplicaciones marinas y en alta mar que requieren alta resistencia y resistencia a la corrosión.

• Aleaciones de níquel: (por ejemplo, Inconel, Hastelloy) - Entornos extremadamente corrosivos o de alta temperatura.

Composición química de la brida especial de acero inoxidable ASTM A182 F304L %

Propiedades mecánicas de la brida especial de acero inoxidable ASTM A182 F304L

Tipos comunes de bridas de forma especial

1. Bridas Ovaladas: Se utilizan a menudo donde el espacio es limitado en una dirección (por ejemplo, en cuerpos de válvulas, carcasas de compresores o en la construcción naval). Proporcionan una buena superficie de sellado con una huella más pequeña que un círculo.

2. Bridas Cuadradas: Comunes en trabajos de conductos de baja presión, tanques de tratamiento de agua y equipos agrícolas. Son más fáciles de fabricar para conexiones cuadradas o rectangulares y a menudo se utilizan con juntas simples cortadas de material en lámina.

3. Bridas Rectangulares: Muy comunes en el manejo de materiales (sistemas de recolección de polvo), HVAC (calefacción, ventilación y aire acondicionado) y procesamiento químico, donde grandes volúmenes de aire o materiales se mueven a través de conductos rectangulares.

4. Bridas Segmentadas o tipo "Clamshell": Estas son bridas hechas en dos o más piezas que se atornillan alrededor de una tubería existente. Se utilizan para reparaciones, refuerzos o para acoplar ramales a una línea existente sin cortar la tubería (conexión en caliente).

5. Bridas de Orificio con Taps Especiales: Si bien las bridas de orificio son un tipo estándar, las versiones "especiales" incluyen orificios de toma de presión adicionales o ubicados de manera diferente para configuraciones de medición de flujo más complejas.

6. Forjas Personalizadas: Cualquier brida diseñada desde cero para cumplir con un dibujo de ingeniería específico, incorporando patrones de orificios para pernos únicos, longitudes de cubo inusuales o conicidades especiales.

Aplicación
