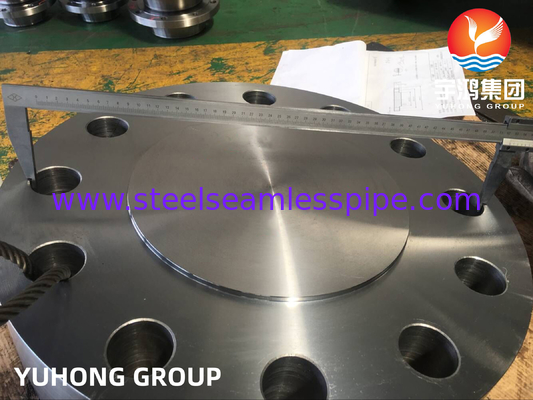

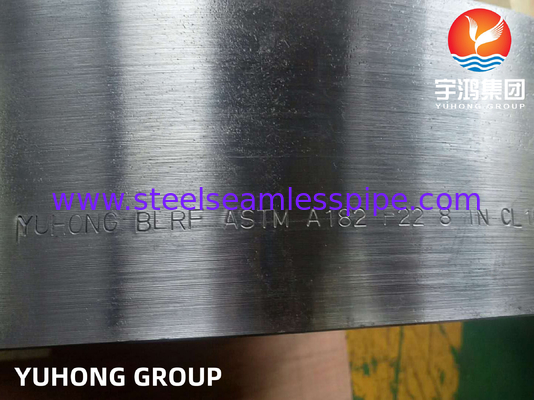

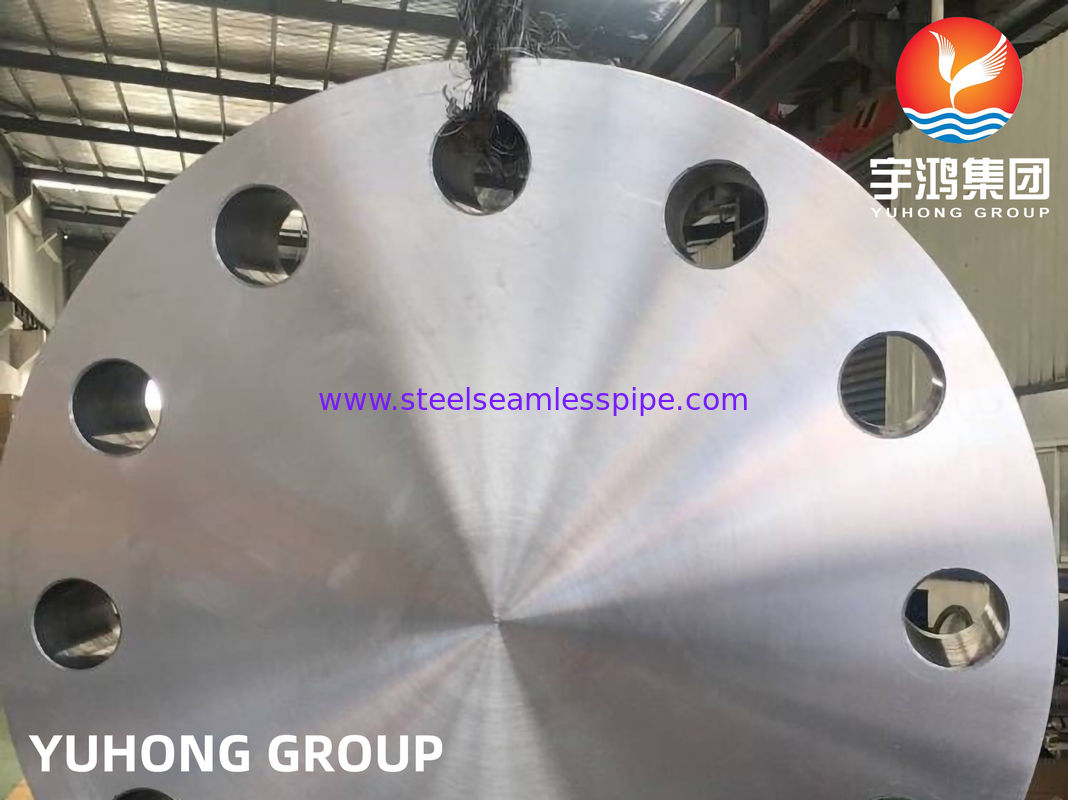

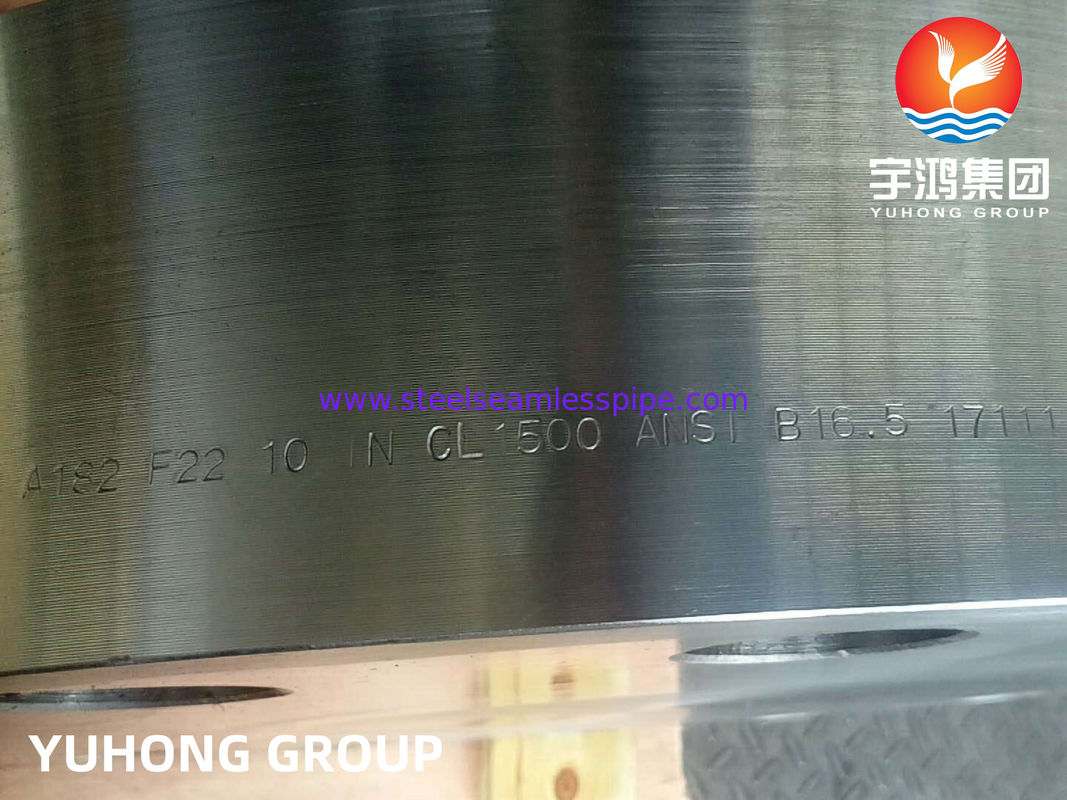

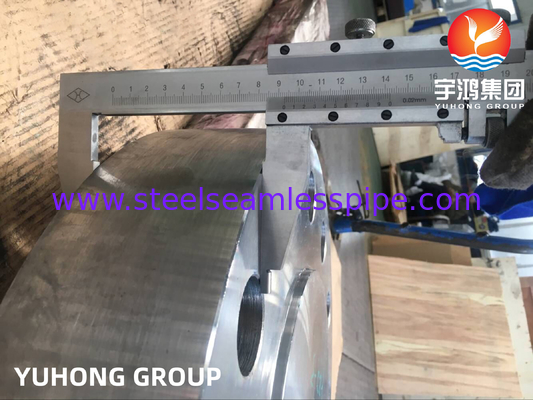

Brida ciega forjada de acero aleado ASTM A182 F22 con cara realzada B16.5
ASTM A182 F22se refiere a forjas de acero de baja aleación, que pertenecen al acero al carbono. El material que comienza con ASTM A182 es acero inoxidable.
El acero al carbono es una aleación de hierro-carbono con un contenido de carbono inferior al 2,11% y no contiene otros elementos de aleación, excepto hierro, carbono e impurezas como silicio, manganeso, fósforo y azufre dentro del límite. El contenido de carbono del acero al carbono industrial es generalmente 0,05%~1,35%. El rendimiento del acero al carbono depende principalmente de su contenido de carbono.
El acero al carbono es el más utilizado, con bajo costo, amplio rango de rendimiento y el mayor uso. Adecuado para medios como agua, vapor, aire, hidrógeno, amoníaco, nitrógeno y productos derivados del petróleo con una presión nominal de PN ≤ 32,0 MPa y una temperatura de -30-425 ℃. Los grados comúnmente utilizados incluyen WC1, WCB, ZG25, acero de alta calidad 20, 25, 30 y acero estructural de baja aleación 16Mn.
Especificación de bridas forjadas de acero aleado ASTM A182 F22
| Especificación: |
ASTM A182/ ASME SA182 |
| Grado: |
Bridas de acero aleado ASTM A182 F22 UNS (K21590), DIN 1.7380 |
| Estándar de dimensión: |
ANSI/ASME B16.5, B16.47 Serie A & B, B16.48, BS4504, BS10, EN-1092, DIN, etc. |
| Estándar: |
Bridas ANSI, Bridas ASME, Bridas BS, Bridas DIN, Bridas EN, etc. |
| Tamaño: |
1/2" (15 NB) a 48" (1200NB) |
| Clase/Presión: |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc. |
| Tipo de cara de brida: |
Cara plana (FF), Cara realzada (RF), Junta tipo anillo (RTJ), etc. |
Grados equivalentes de bridas forjadas de acero aleado ASTM A182 F22
| ESTÁNDAR |
UNS |
WERKSTOFF NR. |
| Acero aleado F22 |
K21590 |
1.7380 |
ASTM A182 F22Acero aleado forjadoComposición química de las bridas
| Grado |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
| Acero aleado F22 |
0.05 - 0.15 |
0.3-0.6 |
0.5 |
0.045 |
0.03 |
0.8 - 1.25 |
0.044 - 0.65 |
ASTM A182 F22Acero aleado forjadoPropiedades mecánicas de las bridas
| Grado |
Resistencia a la tracción (MPa) min |
Límite elástico 0,2% Prueba (MPa) min |
Alargamiento (% en 50 mm) min |
| Acero aleado F22 |
205 |
415 |
20
|
Comparación del acero aleado ASTM A182 F22 y materiales relacionados
- VS A105:Las bridas de acero al carbono ASTM A105 son de menor costo y son principalmente adecuadas para aplicaciones a temperatura ambiente y de presión media a baja. Sin embargo, son susceptibles a la oxidación en entornos de alta temperatura, y su resistencia a alta temperatura y a la fluencia son significativamente inferiores a las del acero aleado F22.
- VS F11:El rendimiento a alta temperatura de F11 es ligeramente inferior al de F22, y su costo también es ligeramente inferior. Es principalmente adecuado para aplicaciones con temperaturas ligeramente inferiores a 550°C o presiones.
- VS F91/F92:F91/F92 son aceros resistentes al calor de grado superior con una resistencia superior a alta temperatura y a la fluencia, lo que los hace adecuados para centrales eléctricas ultra-supercríticas. Sin embargo, son más caros y tienen requisitos de soldadura y tratamiento térmico más estrictos.
- VS Bridas de acero inoxidable, como F304/F316:Las bridas de acero inoxidable ofrecen una excelente resistencia a la corrosión, pero su resistencia a alta temperatura, incluida la resistencia a la fluencia, es generalmente inferior a la del acero aleado F22 en entornos de alta temperatura de 500°C. También son más caras y son principalmente adecuadas para aplicaciones donde la corrosión es una preocupación principal y donde las temperaturas y presiones no son particularmente extremas.
Las bridas ciegas de acero aleado ASTM A182 F22 se utilizan principalmente en las siguientes aplicaciones
Industria energética
Industria petroquímica
Calderas y recipientes a presión
Cualquier aplicación que requiera un aislamiento confiable, permanente o temporal de tuberías o equipos en entornos de alta temperatura y alta presión.
