Hojas de tubos de latón marino de precisión mecanizada para intercambiadores de calor marinos

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	YUHONG
Certificación:	ASME, TUV, ABS, DNV, LR, ISO
Número de modelo:	Las medidas de ensayo se aplicarán en el caso de los productos de las categorías IIa y IIIa.

Pago y Envío Términos:

Cantidad de orden mínima:	1 por ciento
Precio:	Negociable
Detalles de empaquetado:	Según requisitos del cliente/el embalaje de madera del caso
Tiempo de entrega:	Depende de cantidad
Condiciones de pago:	T/T, L/C a la vista
Capacidad de la fuente:	200 unidades por mes

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (353)

Tubo inconsútil de acero inoxidable (349)

Tubería de acero inoxidable a dos caras (139)

Tubo de acero inoxidable del duplex (39)

Tubo de aguja (175)

Tubo de aleta (757)

intercambiador de calor (45)

tubo del cambiador de calor (482)

Envase de tubos para intercambiadores de calor (57)

Cambiador de calor Tubesheet (132)

bafle del cambiador de calor (39)

Frío de aire (14)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (62)

Tubo soldado con autógena del acero inoxidable (136)

Tubo de la aleación de níquel (276)

Tubo de la aleación de níquel (110)

Tubo de la aleación de cobre (258)

Tubo del acero de aleación (229)

Tubo del titanio (22)

tubo recocido brillante (166)

Tubo de caldera (166)

colocación de acero (886)

Reborde de acero (688)

Las demás (412)

Partes de revestimiento (9)

Descripción detallada del producto

Grado del material:	El valor de las pérdidas de los activos de inversión se calculará en función de las pérdidas de los	Material principal:	de aleación de cobre, zinc y estaño
forma de materia prima:	Placa / Círculo	Estándar de material:	ASTM B171/B171M
Formulario de producto:	Placa tubular mecanizada	Orificio del tubo:	Según el dibujo
Tono de tubo:	Según el dibujo	Patrón de agujeros:	Personalizado
Resaltar:	C46400 Hojas de tubos de latón naval , B171 Cuzn36sn1 Hoja de las tuberías , Hoja de tubo del intercambiador de calor marino

Placa tubular de latón naval ASTM B171 C46400 para intercambiadores de calor marinos

Placa tubular de latón naval C46400 B171 Cuzn36sn1 para intercambiador de calor marino

Placa tubular de latón naval ASTM B171 C46400

La placa tubular ASTM B171 C46400 es un componente de aleación de cobre mecanizado de precisión utilizado en intercambiadores de calor de carcasa y tubos, condensadores y otros equipos térmicos.

C46400 se conoce comúnmente como Latón naval, una aleación de cobre-zinc-estaño especificada bajo ASTM B171/B171M para placas, láminas y círculos utilizados en recipientes a presión, condensadores e intercambiadores de calor.

La placa tubular se mecaniza según el plano del intercambiador de calor del cliente, incluido el diámetro del orificio del tubo, el paso del tubo, el patrón de orificios, las ranuras de sellado, la disposición de las particiones de paso y las dimensiones generales.

Para equipos marinos, el latón naval C46400 se puede seleccionar cuando se requiere la combinación de resistencia y resistencia a la corrosión de la aleación de cobre.

Especificaciones técnicas

Artículo	Especificación
Producto	Placa tubular de latón naval
Material	C46400
UNS	C46400
Nombre común	Latón naval
Tipo de material	Aleación de cobre-zinc-estaño
Estándar de material	ASTM B171/B171M
Forma del producto	Placa tubular mecanizada
Materia prima	Placa / Círculo ASTM B171 C46400
Aplicación	Intercambiador de calor / Condensador
Servicio	Marino / Agua de mar
Orificio del tubo	Según plano
Paso del tubo	Según plano
Patrón de orificios	Personalizado
Diámetro exterior	Según plano
Espesor	Según plano
Ranura de expansión del tubo	Opcional / Personalizado
Tratamiento térmico	Según lo especificado por el estándar de material y la orden de compra
Inspección	Dimensional / Visual / END según lo especificado
Certificación	EN 10204 3.1 / 3.2 Disponible

Material de latón naval C46400

C46400 es un Latón naval aleación de cobre que contiene cobre, zinc y estaño. ASTM B171/B171M enumera específicamente C46400 como Latón naval, sin inhibidores. La aleación se considera comúnmente para componentes marinos donde se requieren resistencia a la corrosión y resistencia mecánica. Para placas tubulares de intercambiadores de calor, la selección del material también debe considerar:

Química del agua de mar
Temperatura de operación
Material del tubo
Método de unión tubo-placa tubular
Expansión térmica diferencial
Compatibilidad galvánica
Presión de diseño
Requisitos del plano del intercambiador de calor

Mecanizado de placas tubulares

La placa tubular C46400 se puede fabricar según el plano detallado del intercambiador de calor del cliente. El mecanizado típico incluye:

Torneado CNC
Taladrado de orificios de tubo
Escariado de orificios de tubo
Mecanizado de patrón de orificios de tubo
Mecanizado de ranuras de partición de paso
Mecanizado de superficie de sellado
Ranuras de expansión de tubo

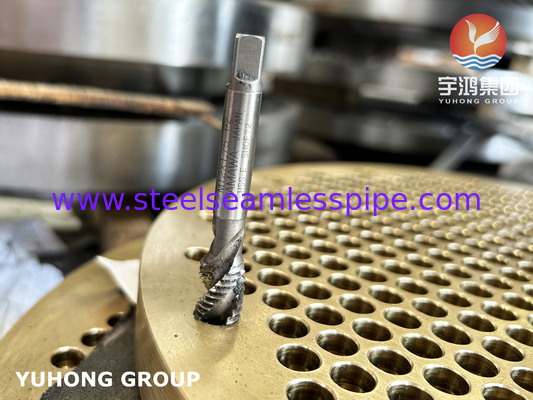

Taladrado de orificios de perno
Refrentado
Inspección dimensional

Configuración del orificio del tubo

Las dimensiones del orificio del tubo se pueden personalizar según:

Diámetro exterior del tubo
Espesor de pared del tubo
Material del tubo
Método de unión tubo-placa tubular
Paso del tubo
Número de orificios de tubo
Diseño del tubo
Disposición de paso del intercambiador de calor

Aplicaciones

Intercambiadores de calor marinos - Las placas tubulares C46400 se pueden utilizar en intercambiadores de calor de carcasa y tubos que sirven a sistemas de refrigeración marinos.
Enfriadores de agua de mar - Adecuado para equipos de refrigeración de agua de mar seleccionados donde se especifican materiales de aleación de cobre.
Condensadores marinos - Aplicable a equipos de condensación que requieren construcción de placa tubular de aleación de cobre.
Equipos de construcción naval - Utilizado en equipos de transferencia de calor instalados en barcos y sistemas marinos.
Intercambiadores de calor industriales - ASTM B171 también cubre placas y láminas de aleación de cobre utilizadas para recipientes a presión, condensadores e intercambiadores de calor más allá de las aplicaciones marinas.

Inspección y pruebas

La inspección se puede organizar de acuerdo con el plano del intercambiador de calor, la especificación de compra y el estándar de material aplicable. Los elementos de inspección típicos incluyen:

Composición química
Prueba de tracción

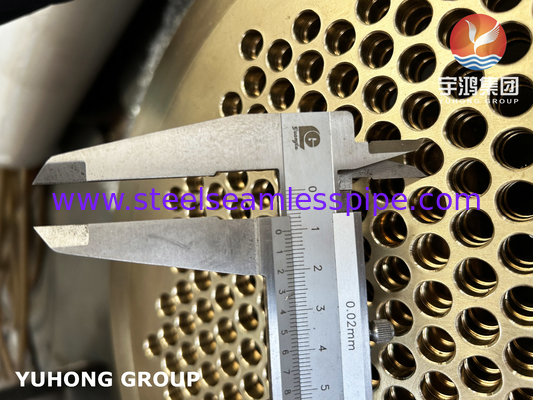

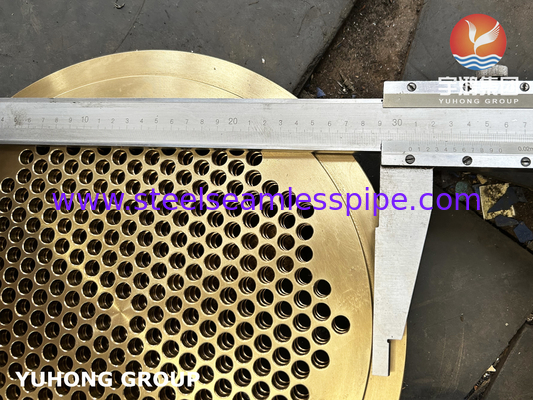

Inspección dimensional
Inspección del diámetro del orificio del tubo
Inspección del paso del tubo
Inspección de la ubicación del orificio
Inspección de planitud
Inspección visual y de superficie

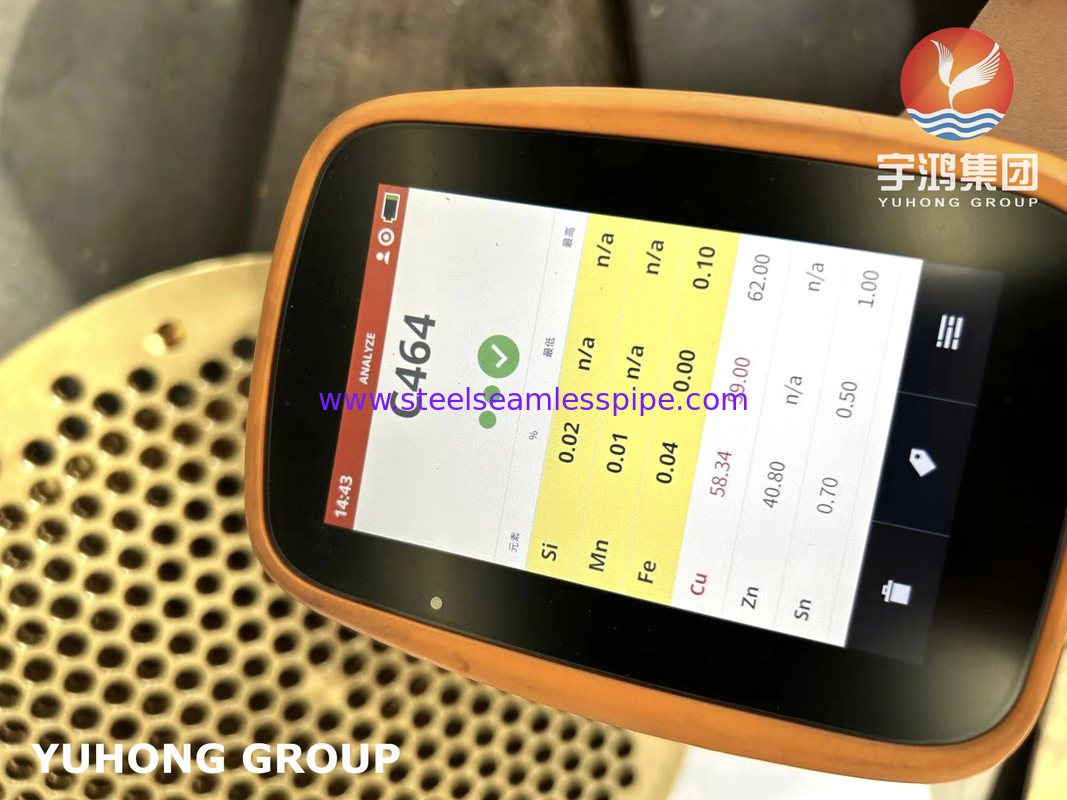

PMI
UT donde se especifica
PT donde se especifica
Inspección de terceros

Para una placa tubular mecanizada, la inspección dimensional y la inspección del orificio del tubo son especialmente importantes porque el patrón final de orificios debe coincidir con el haz de tubos del intercambiador de calor.

Certificaciones y documentos

La documentación disponible puede incluir:

Certificado de prueba de material ASTM B171/B171M
MTC EN 10204 3.1
Certificado EN 10204 3.2 cuando sea necesario
Informe de análisis químico
Informe de prueba mecánica
Informe PMI
Informe de inspección dimensional
Informe END
Registro de tratamiento térmico cuando sea aplicable
Plano / Plano de inspección
Informe de inspección de terceros
Certificado de origen

Embalaje

Cada placa tubular se protege contra daños superficiales, se envuelve con material impermeable y se empaqueta de forma segura en una caja de madera contrachapada apta para el mar o un palé reforzado según su tamaño y peso.
