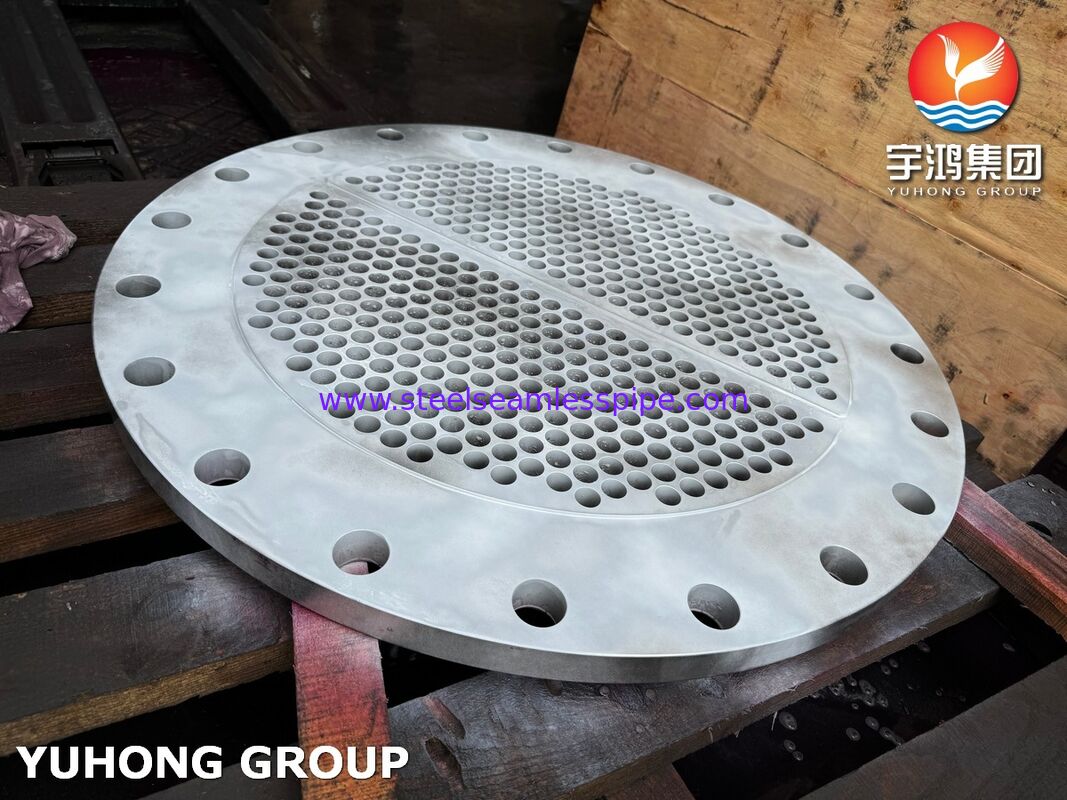

ASME SA240 SS304 Precisión de las láminas de los tubos de los intercambiadores de calor perforadas por CNC para el servicio petroquímico resistente a la corrosión

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	YUHONG
Certificación:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número de modelo:	Hoja de tubo ASME SA240 SS304

Pago y Envío Términos:

Cantidad de orden mínima:	1 unidad
Precio:	Negociable
Detalles de empaquetado:	Caja de madera contrachapada/caja de hierro/bolsa tejida
Tiempo de entrega:	Depende de la cantidad
Condiciones de pago:	T/T, L/C
Capacidad de la fuente:	800 toneladas / mes

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (350)

Tubo inconsútil de acero inoxidable (347)

Tubería de acero inoxidable a dos caras (137)

Tubo de acero inoxidable del duplex (39)

Tubo de aguja (173)

Tubo de aleta (752)

intercambiador de calor (43)

tubo del cambiador de calor (480)

Envase de tubos para intercambiadores de calor (57)

Cambiador de calor Tubesheet (132)

bafle del cambiador de calor (39)

Frío de aire (14)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (62)

Tubo soldado con autógena del acero inoxidable (136)

Tubo de la aleación de níquel (275)

Tubo de la aleación de níquel (110)

Tubo de la aleación de cobre (258)

Tubo del acero de aleación (226)

Tubo del titanio (22)

tubo recocido brillante (166)

Tubo de caldera (163)

colocación de acero (884)

Reborde de acero (683)

Las demás (412)

Partes de revestimiento (9)

Descripción detallada del producto

Resaltar:

Hoja de tubo de intercambiador de calor ASME SA240

Placa tubular perforada con CNC de precisión

Hoja de tubo SS304 resistente a la corrosión

Las partes de los tubos de los intercambiadores de calor ASME SA240 SS304 para el sector petroquímico y general de la industria

Resumen del producto

La lámina de tubo es una placa circular perforada que asegura y alinea el haz de tubo manteniendo una barrera hermética entre los fluidos del lado de la cáscara y el lado del tubo.Es el principal componente de contención de presión de un intercambiador de calor de cáscara y tubo.

Esta lámina de tubo está fabricada con acero inoxidable ASME SA240 Tipo 304 (UNS S30400) - el grado austenítico estándar de la industria que ofrece un equilibrio de resistencia a la corrosión, formabilidad y soldabilidad.El material proporciona un rendimiento confiable en temperaturas de servicio de hasta 465 ° C (870 ° F) en entornos oxidantes.

Fabricación:Perforación CNC de precisión y mecanizado según los dibujos de diseño de TEMA suministrados por el cliente (ancho triangular o cuadrado), con ranuras de separación de paso y caras de sellado mecanizadas según las especificaciones.

Especificaciones del material

Todas las placas de tubos se producen en estricto cumplimiento deSe aplicarán los siguientes requisitos:- no se aplican normas alternativas.

Composición química - ASME SA240 Tipo 304

Fuente: ASME SA240 / ASTM A240
El elemento	Composición (%)
El carbono (C)	≤ 007
Manganeso (Mn)	≤ 2 años00
Fósforo (P)	≤ 0045
El sulfuro (S)	≤ 0030
El silicio (Si)	≤ 075
El cromo (Cr)	18.0 a 20.0
El níquel (Ni)	8.0 a 10.5
El contenido de nitrógeno (N)	≤ 010

Propiedades mecánicas (temperatura ambiente)

Fuente: ASME SA240 / ASTM A240
Propiedad	Valor
Resistencia a la tracción	Se aplican las siguientes condiciones:
Fuerza de rendimiento (0,2% de compensación)	≥ 205 MPa (30.000 psi)
Elongado	≥ 40%
Dureza	Se aplicarán las siguientes condiciones:

Capacidades dimensionales

Fuente: normas ASME SA240 / TEMA
Parámetro	Rango / tolerancia
Diámetro exterior	Con un diámetro superior o igual a 300 mm
El grosor	25 mm a 150 mm+ (disponible a medida)
Tolerancia del diámetro del orificio del tubo	+0,05 / -0,00 mm (precisión CNC)
Piso de agujero	Por diseño TEMA (normalmente de 25,4 mm a 31,75 mm)
Las ranuras por agujero	2 o 3 ranuras anulares de precisión

Requisitos de inspección y ensayo

Todas las láminas de tubos se someten a un examen no destructivo exhaustivo (NDE) con una trazabilidad completa del material mantenida mediante informes de ensayos de molino (MTR).

Método de ensayo	Objetivo	Criterios de aceptación
Pruebas de penetración (PT)	Detecta las discontinuidades de la superficie (grietas, porosidad, vueltas)	Las especificaciones de la norma ASME SA240 / cliente
Pruebas ultrasónicas (UT)	Detecta fallas subterráneas (inclusiones, laminaciones, huecos)	Las especificaciones de la norma ASME SA240 / cliente
PMI (identificación positiva del material)	Verifica la composición de la aleación mediante XRF	Por certificado de material
Inspección dimensional	Verifica el diámetro del agujero, la inclinación, la profundidad de la ranura, el acabado de la superficie, la OD/espesor	Por diseño TEMA + dibujo del cliente
Inspección visual	Finalización de la superficie, alineación de las ranuras de las particiones de paso, condición de la cara de sellado	Según los requisitos ASME + TEMA

Las inspecciones de las superficies críticas se realizarán al 100%.

Escenarios de aplicación

Las hojas de tubos ASME SA240 SS304 se especifican para los intercambiadores de calor en los que los fluidos del lado del tubo o del caparazón son ligeramente corrosivos y las concentraciones de cloruro permanecen bajas.

Industrias primarias:

Petroquímica y refinación- Transferencia de calor en procesos de refinación y químicos
Productos farmacéuticos- intercambiadores de calor sanitarios para transformación controlada
Alimentos y bebidas- Procesos de calefacción/refrigeración donde se requieren higiene y limpieza
Generación de energía- Calentadores de agua de alimentación de baja presión, refrigeradores de aceite lubricante
Aire acondicionado y refrigeración- barricas de refrigeración, condensadores, conjuntos de evaporadores
Industria general- Refrigeradores de agua, refrigeradores de aceite hidráulico, manipulación de fluidos no agresivos

Límites de presión de diseño:≤ 30 bar (~435 psi) para la construcción de placas laminadas.

Ventajas y personalización

Ventajas de la ingeniería:

Resistencia a la corrosión:El contenido de cromo de 18,0-20,0% y el contenido de níquel de 8,0-10,5% proporcionan resistencia a la oxidación y la corrosión por exposición atmosférica, agua dulce, vapor y soluciones químicas suaves.
Ajuste de precisión:Los orificios de los tubos perforados por CNC con una tolerancia de +0,05 / -0,00 mm evitan las fugas de derivación y aseguran un laminado constante del tubo.
Integridad de las articulaciones:2 o 3 ranuras anulares de precisión por agujero maximizan la resistencia mecánica de extracción durante la expansión del tubo hidráulico.
Trazabilidad:Certificación completa del material con MTR que comprueben el cumplimiento de la norma ASME SA240 en cuanto a propiedades químicas y mecánicas.

Personalización disponible:

OD y grosor personalizados por dibujo
Patrones de orificios de los tubos: tramo triangular o cuadrado por diseño TEMA
Configuraciones de ranuras personalizadas
Diseños de placas de tubos flotantes o estacionarias
Las opciones de construcción de chapa laminada (SA240) o forjada

FAQ - Preguntas técnicas comunes

P: ¿Cuál es la diferencia entre ASME SA240 y ASTM A240 para 304 hojas de tubo?

R: ASME SA240 es la adopción del código ASME para calderas y recipientes a presión de la norma ASTM A240.Ambos se refieren a las mismas propiedades del material para el tipo 304 (UNS S30400).

P: ¿Cuándo debo especificar una lámina de tubo de placa laminada frente a una lámina de tubo forjada?

R: La placa laminada (SA240) es adecuada para espesores de hasta aproximadamente 100 mm y presiones de hasta 30 bar, ofreciendo ventajas de coste.Se requiere una construcción forjada (ASTM A182 F304) para grueso de pared pesado, alta presión y aplicaciones de ciclos térmicos extremos.

P: ¿Qué NDE se requiere típicamente para las láminas de tubo ASME SA240 304?

R: Los requisitos estándar incluyen pruebas de penetración (PT) para la detección de defectos superficiales y pruebas de ultrasonido (UT) para la detección de defectos subterráneos.Prueba adicional (hidrostática), etc.) se pueden especificar según las necesidades del cliente.
