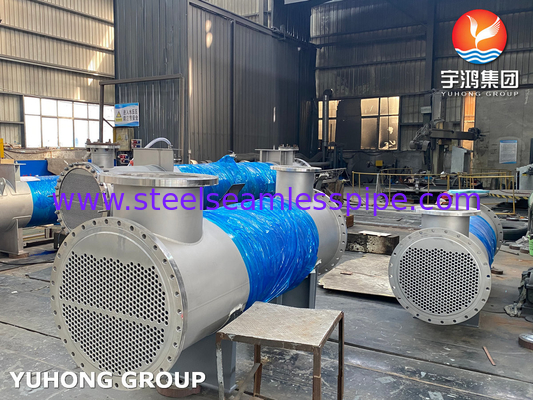

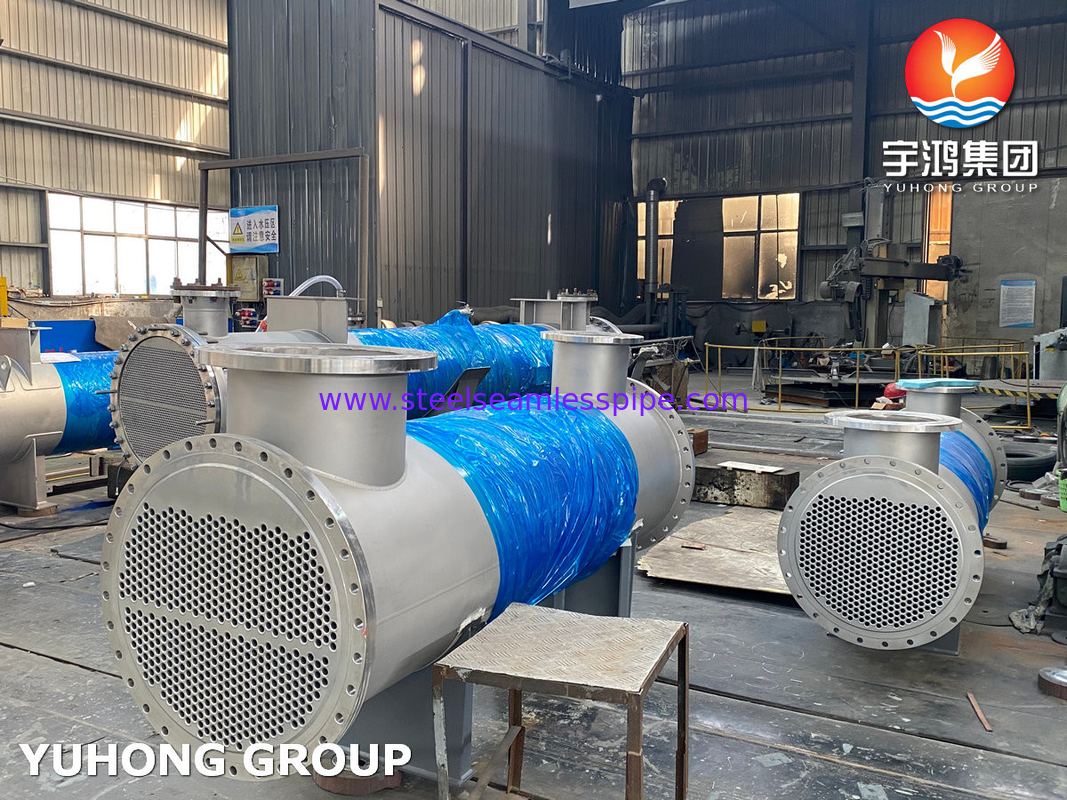

Condensador de intercambiadores de calor de paquete de tubos

Los paquetes de tubos para equipos de intercambiadores de calor pueden construirse para aplicaciones de líquido a líquido o de vapor a líquido.Los paquetes pueden utilizarse para aplicaciones que incluyen procesos industriales y calefacción o refrigeración de agua comercial..

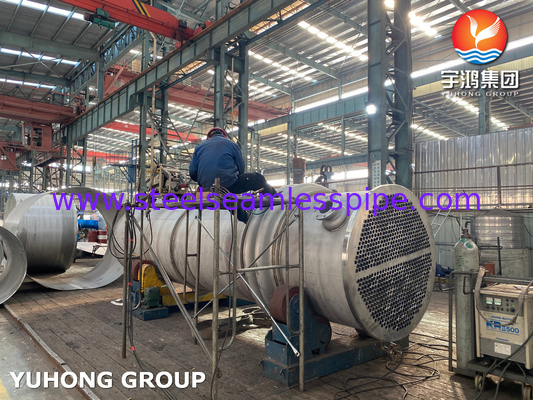

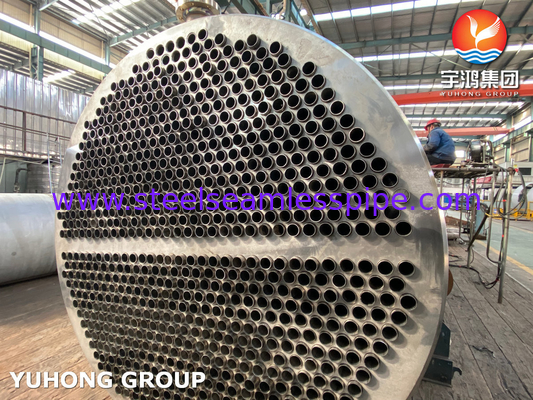

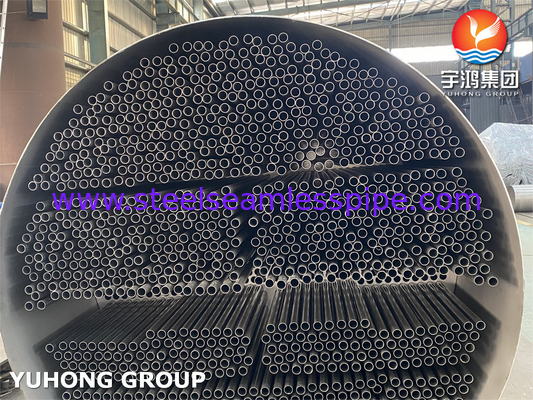

El intercambiador de calor por tubo es un dispositivo típico de intercambio de calor que hace dos líquidos con diferentes temperaturas para intercambiar calor.un fluido puede enfriarse y el otro fluido puede calentarse para satisfacer la temperatura requeridaEl conjunto de tubos recoge muchos grupos de tubos densamente empaquetados como núcleo de radiación, instalados en el exterior con una cubierta de tanque tubular hecha de placa de acero de recipiente a presión.cuando el líquido o los gases calientes circulan en el haz del tubo, la gran superficie combinada de los tubos proporcionará un rendimiento eficiente de intercambio de calor para transferir calor al agua del tanque y enfriar los fluidos en los tubos.

Hay dos tipos diferentes de haces de tubos: tubos rectos y tubos U. Dependiendo de los requisitos y aplicaciones específicos, hay las siguientes opciones de material de tubo:

El tubo de acero al carbono : ASTM A179/ASME SA179/179M, ASTM A192

Los tubos de acero aleado: ASTM A213 T5, T9, T11, T22, T91

Los tubos de cobre: ASTM B111 C44300, C70600, C71500

Aplicaciones:

Producción química


Industria del petróleo


Energía


Productos farmacéuticos

El conjunto de tubos rectos VS el conjunto de tubos U

Grupo de tubos rectos: El primer grupo de tubos de uso común se configura con tubos rectos.el líquido caliente se bombea a través del paquete en línea recta desde un extremo de la cáscara del tanque hasta el otro extremo de la cáscara del tanqueEste tipo es eficiente, pero requiere más esfuerzo para abrir el tanque debe quitar el paquete para hacer la limpieza o mantenimiento..

U Tube Bundle: El nuevo paquete de tubos recomendado y de uso común es el diseño de tubos en U.Este paquete de características impresionantes es entrada y salida puntos en el mismo lado de la cáscara en un tubo de la cáscara tapa dividida en dos cámaras selladasLos tubos fabricados en forma de U, que salen de la cámara de entrada y viajan al extremo opuesto de la cáscara y regresan en la dirección opuesta a la cámara de salida.Este tipo de diseño es más fácil de desmontar para el mantenimiento con el paquete que generalmente se desliza como una unidad modularEl haz de tubo tipo U también se adapta bien con altas diferencias de temperatura, alivia la mayor parte de la expansión térmica y reduce las tensiones de contracción en el haz.
