¿Qué es un paquete de tubos?

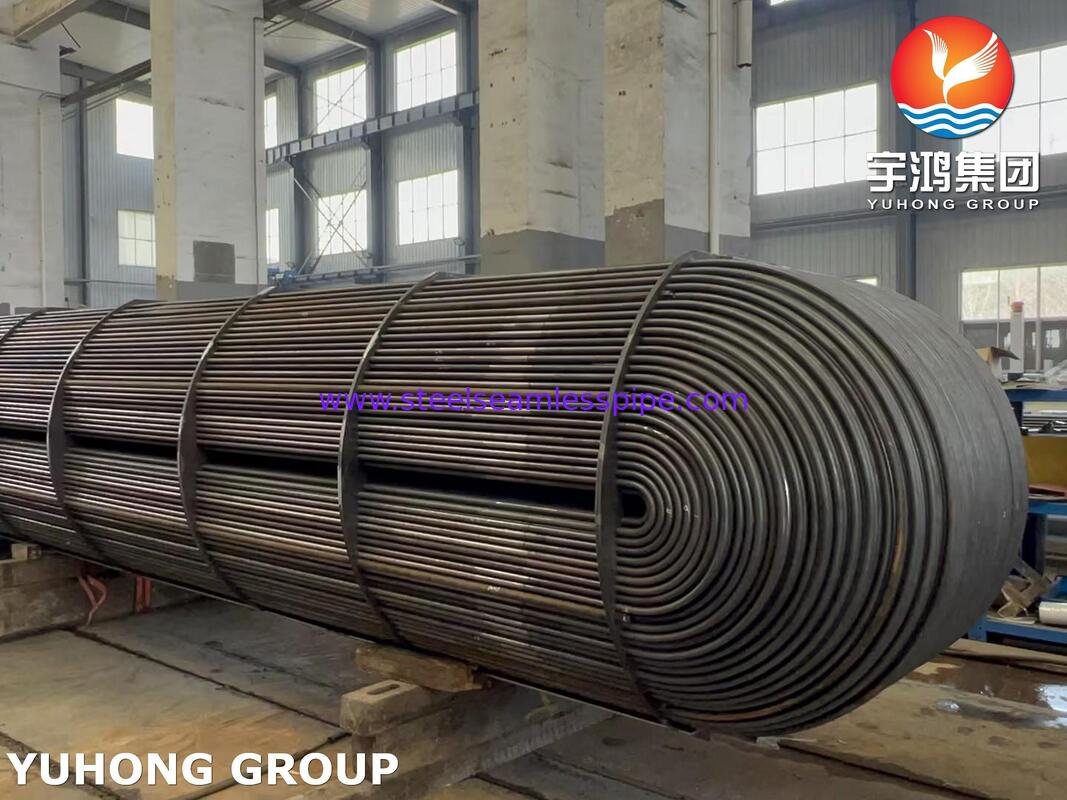

Un paquete de tubos es el núcleo, el conjunto interno de un intercambiador de calor de cáscara y tubo. No es todo el intercambiador en sí, sino el "corazón" extraíble de la unidad.

Un paquete típico de tubos consta de los siguientes componentes clave, todos agrupados:

1Tubos: Cientos de tubos de pequeño diámetro (a menudo hechos de cobre, acero inoxidable o titanio) a través de los cuales fluye un fluido.

2Las placas de tubo: placas circulares gruesas en cada extremo del paquete. Los tubos están firmemente fijados en los agujeros de estas hojas (por soldadura, laminado o expansión) para evitar que los dos fluidos se mezclen.

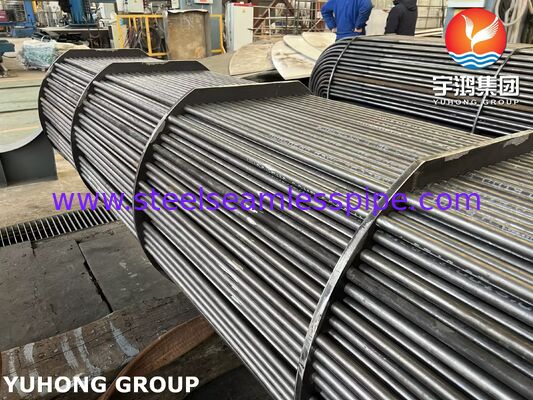

3. Baffles: Una serie de placas colocadas a lo largo de la longitud del paquete.

Apoyar los tubos: evitar que se flaqueen y vibran.

Flujo de fluido directo: obligan al fluido del lado de la cáscara (el fluido que fluye alrededor del exterior de los tubos) a tomar un camino sinuoso y de flujo cruzado a través de los tubos,que aumenta la turbulencia y la eficiencia de transferencia de calor.

4Espaciadores y barras de corbata: barras largas que mantienen los deflectores y las láminas de los tubos en una alineación precisa.

El uso primario abrumador de un haz de tubos es para el intercambio de calor eficiente y a gran escala entre dos fluidos manteniéndolos físicamente separados.Esto es fundamental en innumerables procesos industriales..

Cómo funciona:

Un fluido (a menudo el que debe enfriarse) fluye a través de los tubos. El otro fluido (a menudo agua o vapor de enfriamiento) fluye en el lado de la cáscara, sobre el exterior de los tubos.Transferencia de calor a través de las paredes del tubo del fluido más caliente al fluido más frío.

Principales aplicaciones e industrias

Los paquetes de tubos son ubicuos en industrias donde se requiere el calentamiento o enfriamiento de fluidos de proceso:

1Generación de energía:

Condensadores superficiales: condensar el vapor que sale de una turbina y vuelve al agua (condensado) utilizando agua de enfriamiento.

Calentadores de agua de alimentación: Calentadores de agua de alimentación de precalentamiento que utilizan vapor extraído de las turbinas.

2Refinería de petróleo y petroquímica:

Destilación de petróleo crudo: calentar el petróleo crudo antes de que entre en una columna de destilación.

Refrigeración de productos: refrigeración de productos refinados como gasolina, diesel, etc.

Recalentadores y condensadores: para columnas de destilación y reactores químicos.

3Procesamiento químico:

Control de temperatura para reacciones químicas, recuperación de disolventes y calefacción/enfriamiento del flujo de proceso.

4. Aire acondicionado y refrigeración:

Refrigeradores: Grandes refrigeradores de agua para refrigeración urbana o procesos industriales.

Sistemas de calefacción y agua caliente.

5Industria marina:

Refrigeradores: Para el agua de la cubierta del motor, el aceite lubricante y los sistemas de vapor en los buques.

6Otras industrias: Farmacéutica

TamañoRango de acción:

Finalización final

Solución recocida y encurtida/recogida brillante.

Tipo de los tubos:

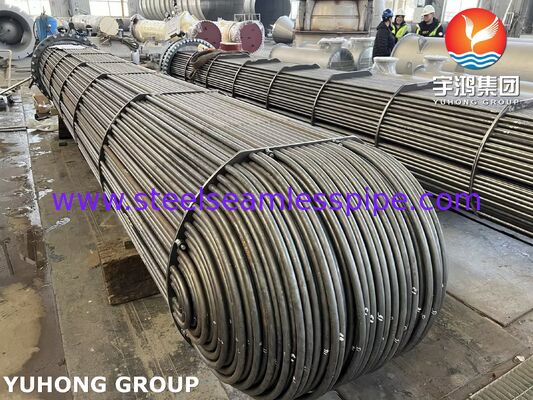

U-Bend y recto.

Algunas de las pruebas de calidad que realizamos incluyen:

Pruebas complementarias:Además de los ensayos mencionados anteriormente, también realizamos ensayos complementarios de los productos fabricados.
