Tubos Aleteados Soldados por Alta Frecuencia TP347H Tubo Base y Aletas CS para Calderas y Calentadores

Tubos Aleteados Soldados por Alta Frecuencia TP347H Tubo Base y Aletas CS para Calderas y Calentadores

  • Tubos Aleteados Soldados por Alta Frecuencia TP347H Tubo Base y Aletas CS para Calderas y Calentadores
  • Tubos Aleteados Soldados por Alta Frecuencia TP347H Tubo Base y Aletas CS para Calderas y Calentadores
  • Tubos Aleteados Soldados por Alta Frecuencia TP347H Tubo Base y Aletas CS para Calderas y Calentadores
  • Tubos Aleteados Soldados por Alta Frecuencia TP347H Tubo Base y Aletas CS para Calderas y Calentadores
Tubos Aleteados Soldados por Alta Frecuencia TP347H Tubo Base y Aletas CS para Calderas y Calentadores
Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: YUHONG
Certificación: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número de modelo: TUBO CON ALETAS ASTM A376 TP347H HFW
Pago y Envío Términos:
Cantidad de orden mínima: 10 piezas
Precio: Negociable
Detalles de empaquetado: Caja de hierro
Tiempo de entrega: Depende de la cantidad
Condiciones de pago: LC, T/T
Capacidad de la fuente: 1000 toneladas por mes
Contacto
Descripción detallada del producto
Material del tubo base: Acero inoxidable TP347H Material de aleta: Acero al carbono (CS)
Método de fijación de aletas: Soldadura por alta frecuencia (HFW) Diámetro exterior del tubo (OD): 16-219 milímetros
Altura de la aleta: 5-30 mm Aletas por pulgada (FPI): 4-25
Aplicación primaria: Intercambiadores De Calor, Calderas, Economizadores Ventaja clave: Resistencia a altas temperaturas, resistencia a la corrosión (base)
Personalización disponible: Sí Destacar:: Tubo de aleta HFW
Resaltar:

Tubos de aleta soldados de alta frecuencia

,

Tubos aleteados para calderas TP347H

,

Tubos para intercambiadores de calor con aletas CS

Tubo Base de Acero Inoxidable ASTM A376 TP347H con Tubo Aleteado Soldado de Alta Frecuencia de Acero al Carbono para Economizadores de HRSG y Recuperación de Calor Residual a Alta Temperatura


En Generadores de Vapor de Recuperación de Calor (HRSG), economizadores de calderas de servicios públicos y sistemas de recuperación de calor residual de gases de combustión a alta temperatura que operan por encima de 500–650 °C, los operadores se enfrentan a una limitada área de transferencia de calor, aflojamiento progresivo de las aletas bajo ciclos térmicos, resistencia de contacto elevada y degradación del tubo base por oxidación y fluencia. Nuestro tubo base de acero inoxidable austenítico sin costura ASTM A376 TP347H equipado con aletas continuas de acero al carbono mediante soldadura por resistencia de alta frecuencia proporciona una unión metalúrgica robusta que mantiene el rendimiento térmico bajo servicio cíclico a alta temperatura, al tiempo que aumenta sustancialmente el área de superficie externa del lado de los gases de combustión.


Estructura del Producto – Tubo Base ASTM A376 TP347H + Aletas de Acero al Carbono con Proceso de Soldadura de Alta Frecuencia

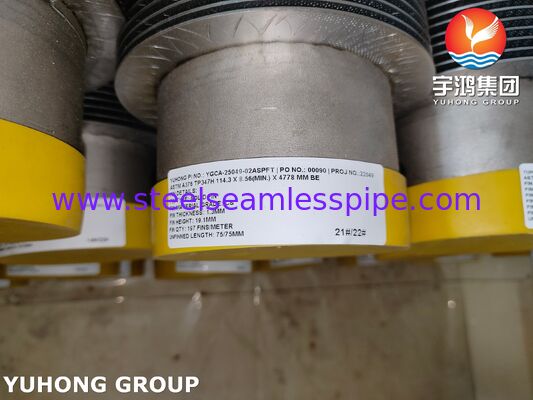

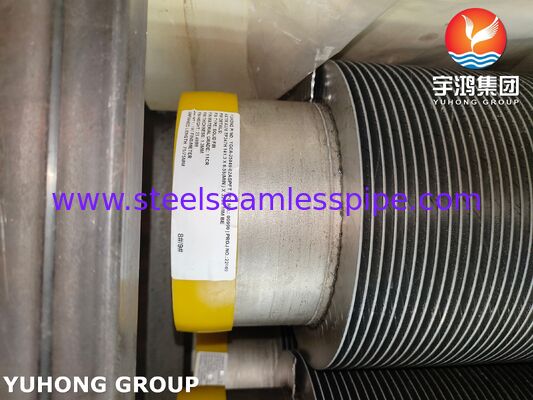

El tubo comprende un tubo base de acero inoxidable austenítico sin costura ASTM A376 TP347H (UNS S34709) con una tira continua de aletas sólidas de acero al carbono enrollada helicoidalmente y soldada continuamente a la superficie exterior mediante soldadura por resistencia de alta frecuencia (HFW).

El proceso HFW genera fusión localizada en la raíz de la aleta y la superficie del tubo bajo presión controlada, formando una unión metalúrgica continua sin metal de aporte. Esto produce una soldadura de alta integridad con excelente conductividad térmica, resistencia al choque térmico y estabilidad a largo plazo bajo vibración y ciclos de temperatura típicos del servicio de HRSG y economizadores de calderas.


Composición Química – Material del Tubo Base ASTM A376 TP347H y Aleta de Acero al Carbono


Elemento Tubo Base ASTM A376 TP347H (en peso%) Aleta de Acero al Carbono (típico, en peso%)
Carbono (C) 0.04 – 0.10 ≤ 0.22
Manganeso (Mn) ≤ 2.00 0.30 – 0.70
Fósforo (P) ≤ 0.045 ≤ 0.045
Azufre (S) ≤ 0.030 ≤ 0.050
Silicio (Si) ≤ 1.00 ≤ 0.35
Cromo (Cr) 17.0 – 19.0 —
Níquel (Ni) 9.0 – 13.0 —
Niobio (Nb / Cb) 8 × C mín – 1.10 máx —
Hierro (Fe) Balance Balance



Rango Dimensional y Tolerancia – Tubo Aleteado Soldado de Alta Frecuencia ASTM A376 TP347H + CS


Parámetro Rango Estándar Tolerancia Típica
Diámetro Exterior del Tubo Base 16 – 219 mm Según ASTM A376 / acordado
Espesor de Pared del Tubo Base 2.0 – 16 mm (común 2.0 – 6.5 mm) Según ASTM A376
Altura de la Aleta 5 – 30 mm ± 0.5 mm
Espesor de la Aleta 0.8 – 3.0 mm ± 0.1 mm
Paso de la Aleta 3 – 25 mm ± 0.2 mm / acordado
Longitud Total Hasta 20 – 30 m (personalizado) ± 3 – 5 mm
Extremos sin Aletas Según especificación en plano ± 2 mm


Ventajas de Rendimiento en Servicio de HRSG y Gases de Combustión a Alta Temperatura


  • La soldadura metalúrgica continua asegura una resistencia de contacto cercana a cero y elimina el desprendimiento progresivo de las aletas común en diseños enrollados por tensión o empotrados bajo ciclos térmicos.
  • El tubo base TP347H ofrece una resistencia superior a la fluencia, resistencia a la oxidación y resistencia a la corrosión intergranular a temperaturas elevadas (capacidad de servicio continuo hasta aproximadamente 815–850 °C límite de oxidación; el diseño de la pieza de presión regido por las tensiones admisibles de ASME).
  • Las aletas de acero al carbono proporcionan una mejora rentable del área de superficie del lado de los gases de combustión, mientras que el tubo base de acero inoxidable maneja vapor a alta presión o fluido de proceso.
  • La alta resistencia de la unión soporta vibraciones, limpieza de hollín y choque térmico típicos de los economizadores de HRSG y calderas de recuperación de calor residual.
  • La eficiencia de transferencia de calor aumenta sustancialmente en comparación con los tubos desnudos, lo que permite una mayor recuperación de calor dentro del espacio de diseño existente y una reducción del número de filas de tubos.


Enfoque de Aplicación – Economizadores de HRSG, Recuperación de Calor Residual de Calderas de Servicios Públicos y Servicio a Alta Temperatura Petroquímica


Estos tubos aleteados HFW de ASTM A376 TP347H + acero al carbono se especifican para:


  • Economizadores y evaporadores de Generadores de Vapor de Recuperación de Calor (HRSG) que recuperan calor de escape de turbina de gas
  • Economizadores y precalentadores de aire de calderas de servicios públicos que operan con gases de combustión a alta temperatura
  • Unidades de recuperación de calor residual en plantas petroquímicas y de refinación
  • Calentadores de proceso y secciones de convección a alta temperatura donde se requiere una transferencia de calor externa mejorada en el lado del gas


El producto aumenta el calor recuperable de los flujos de gases de combustión a alta temperatura, mejora la eficiencia térmica general de la planta y reduce el riesgo de falla del tubo base por oxidación o fluencia, al tiempo que mantiene una fijación fiable de las aletas bajo servicio cíclico.


Empaque, Logística y Términos Comerciales

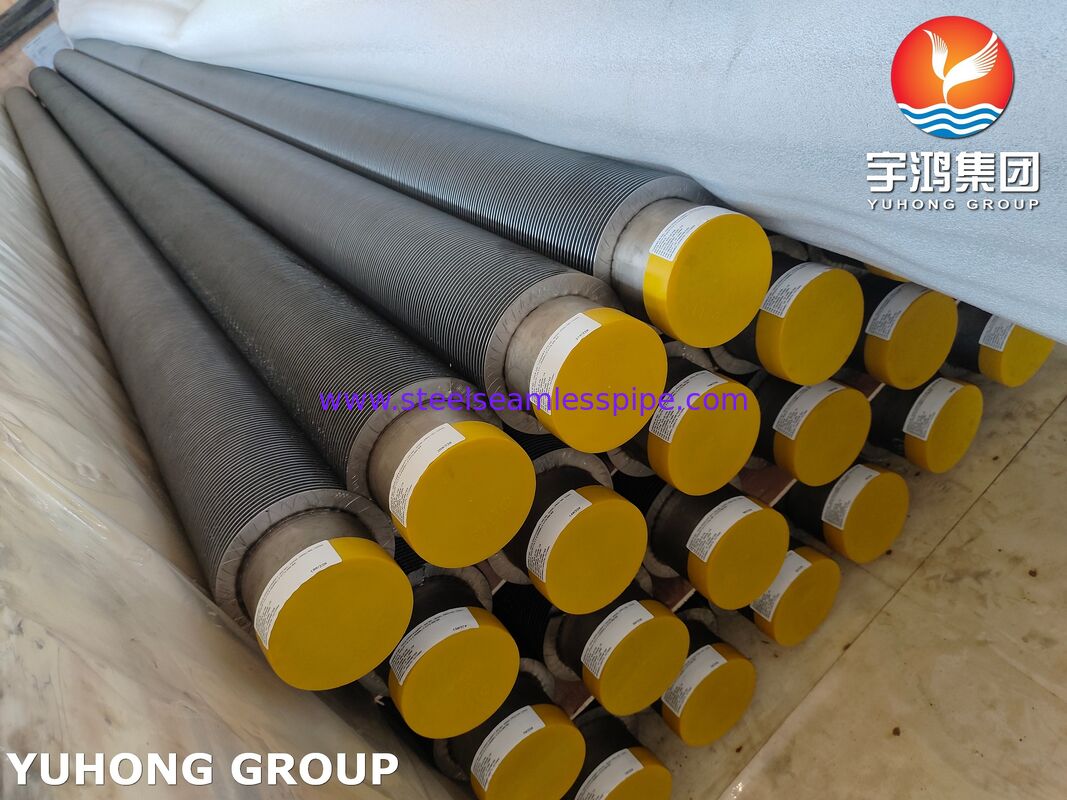

Los tubos se empaquetan en robustas cajas de madera contrachapada o jaulas de madera con armazón de acero con soportes internos y protección de extremos para evitar la deformación de las aletas durante el transporte marítimo o terrestre. El embalaje de exportación cumple con los requisitos de ISPM 15 cuando sea aplicable.


  • MOQ: 200–500 kg o longitud equivalente (negociable para prototipos o lotes de prueba pequeños)
  • Base de Precio: FOB puertos principales de China (Shanghái, Ningbo, Tianjin, etc.)
  • Tiempo de Entrega: 35–60 días después de la confirmación del pedido y la recepción del depósito o L/C, dependiendo de la cantidad, el diámetro y la configuración de las aletas
  • Pago: T/T o L/C irrevocable a la vista


Certificados y Control de Calidad – Trazabilidad del Material ASTM A376 TP347H


Cada envío se suministra con:

  • Certificado de Prueba de Molino EN 10204 3.1 que cubre la composición química, las propiedades mecánicas y el tratamiento térmico del tubo base ASTM A376 TP347H
  • Informes de inspección dimensional y registros de integridad de soldadura
  • Pruebas hidrostáticas y/o exámenes no destructivos (corrientes de Foucault, ultrasónicos o líquidos penetrantes) según lo especificado
  • Certificación del sistema de gestión de calidad ISO 9001
  • Inspección opcional por terceros (SGS, BV, Lloyd's, etc.)
