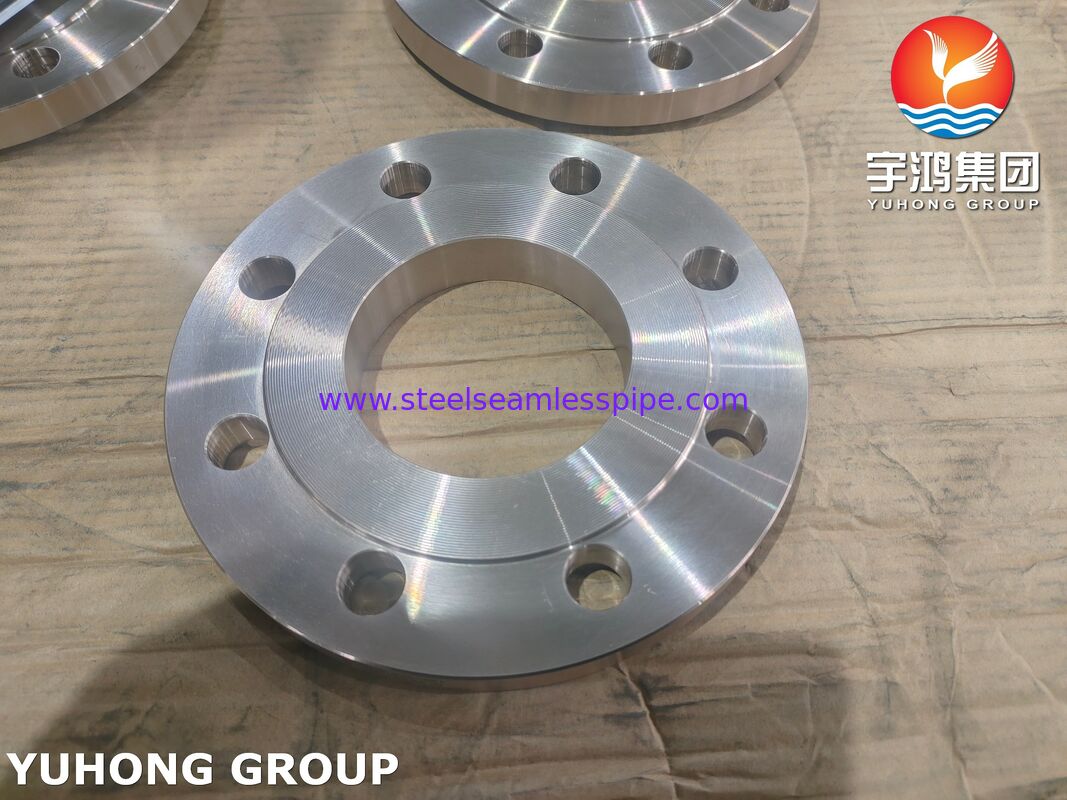

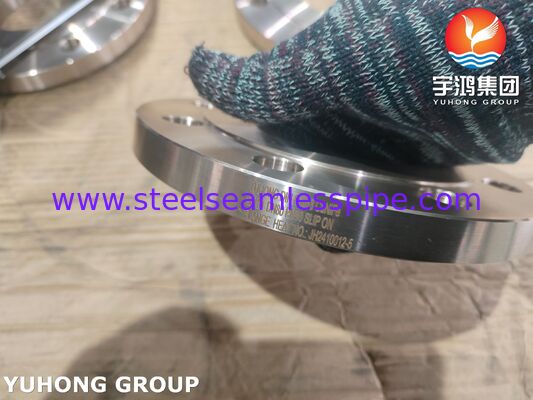

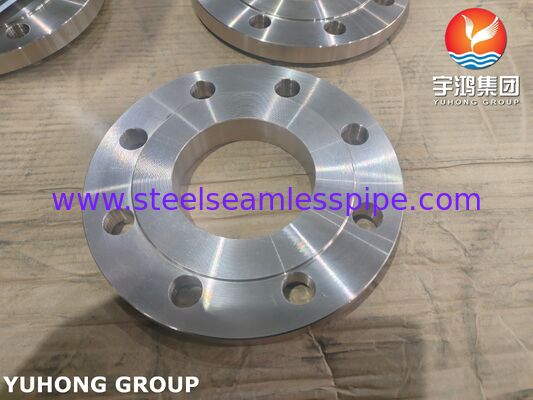

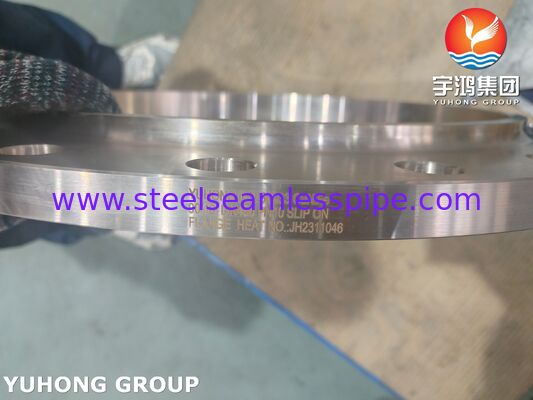

DIN 86033 Cobre de níquel deslizamiento en la brida CuNi10Fe1.6Mn / C70600 de aleación de brida para la construcción naval

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	YUHONG
Certificación:	API, PED, ASME , TUV , ABS, LR , BV, DNV , GL , KR
Número de modelo:	Brida deslizante de níquel y cobre DIN 86033 C70600

Pago y Envío Términos:

Cantidad de orden mínima:	1 pieza
Detalles de empaquetado:	CAJA DE MADERA CONTRACHAPADA
Tiempo de entrega:	7 días
Condiciones de pago:	LC, T/T

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (335)

Tubo inconsútil de acero inoxidable (325)

Tubería de acero inoxidable a dos caras (134)

Tubo de acero inoxidable del duplex (38)

Tubo de aguja (160)

Tubo de aleta (707)

intercambiador de calor (31)

tubo del cambiador de calor (468)

Envase de tubos para intercambiadores de calor (50)

Cambiador de calor Tubesheet (125)

bafle del cambiador de calor (39)

Frío de aire (11)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (61)

Tubo soldado con autógena del acero inoxidable (132)

Tubo de la aleación de níquel (274)

Tubo de la aleación de níquel (103)

Tubo de la aleación de cobre (251)

Tubo del acero de aleación (211)

Tubo del titanio (20)

tubo recocido brillante (172)

Tubo de caldera (152)

colocación de acero (864)

Reborde de acero (661)

Las demás (406)

Partes de revestimiento (9)

Descripción detallada del producto

Nombre del producto:	Reborde vadeado níquel de cobre	Estándar:	DIN 86033
Material:	C70600, CuNi10Fe1.6Mn, CuNi 90/10	Tamaño:	DN15 a DN500, 1/2″ – 24″
Presión:	10bar, 14bar	Tipo de cara:	Ponte, así que
Solicitud:	Construcción naval, plataforma marina, central eléctrica, etc.
Resaltar:	DIN 86033 brida de cobre y níquel , brida de construcción naval de aleación CuNi10Fe1 , 6Mn

Resbalón del estruendo 86033 en el reborde, CuNi10Fe1.6Mn/C70600/CuNi 90/10Bridas de aleación de cobre y níquel

DIN 86033 es un estándar de brida deslizante, diseñado específicamente para aleaciones de cobre y níquel. No es lo mismo que DIN EN 1092-1 (para acero). El círculo de pernos, las dimensiones del cubo y el revestimiento están optimizados para aleaciones de CuNi para evitar el agrietamiento por corrosión bajo tensión y garantizar un sellado adecuado de la junta a niveles de resistencia más bajos. Tipo deslizante (Tipo 02): La brida se desliza sobre el extremo de la tubería y se suelda en ángulo tanto por dentro como por fuera (en el orificio y en la cara posterior). Brida de tubería deslizable fabricada según DIN 86033 a partir de CuNi10Fe1,6Mn (C70600), utilizada para unir sistemas de tuberías de agua de mar de cobre y níquel en la construcción naval, en alta mar y en plantas de desalinización.

Especificación de bridas deslizantes DIN 86033

Nombre del producto	Bridas deslizantes de cobre y níquel DIN 86033
Rango de tallas	DN15 a DN500, 1/2″ – 24″
Estándar	DIN 86033
Material equivalente	CuNi10Fe1.6Mn WL 2.1972
	ASTM B151 UNS C70600
	ASTM B151 UNS C71500
	EEMUA 144 UNS C7060X
Presión	10bar, 14bar

Composición química% de aleación de cobre y níquel UNS C70600

Elemento	DIN 86019 2.1972	EEMUA 144 UNS 7060X	BS 2871 CN 102	ASTM B466 C70600	JIS H 3300 C7060	MIL-T-16420K C70600
Ni%	9.0-11.0	10.0-11.0	10.0-11.0	9.0-11.0	9.0-11.0	9.0-11.0
Fe%	1,5-1,8	1,5-2,0	1.0-2.0	1.0-1.8	1.0-1.8	1.0-1.8
Minnesota%	0,5-1,0	0,5-1,0	0,5-1,0	Máx.1.0	0,2-1,0	Máx1.0
DO%	Máx.0.05	Máx.0.05	Máx.0.05	Máx.0.05		Máx.0.05
%Pb	Máx.0.03	Máx.0.01	Máx.0.01	Máx.0.02	Máx.0.05	Máx.0.02
S%	Máx.0.015	Máx.0.02	Máx.0.05	Máx.0.02		Máx.0.02
PAG%	Máx.0.02	Máx.0.02		Máx.0.02		Máx.0.02
%Zn	Máx.0.15	Máx.0.20		Máx.0.50	Máx.0.50	Máx.0.05
Zr%	Máx.0.03
Otros	Máx.0.30	Máx.0.30	Máx.0.30
Cu%	Balance	Balance	Balance	Balance	Cu+Ni +Fe+Mn Mín.99.5	Mín.86.5

Designación de grado equivalente

CuNi 90/10

UNS C70600

EN DIN 2.0872

CuNi10Fe1.6Mn

Licenciatura CN102

JIS C7060T/CNP1

EEMUA UNS 7060X

Revestimiento de brida y junta

Revestimiento: Las bridas DIN 86033 suelen tener una cara elevada tipo B o E (similar a EN 1092-1). La altura de RF estándar es de ~2 mm.
Material de la junta: Utilice juntas blandas compatibles con agua de mar y CuNi (p. ej., EPDM, PTFE, neopreno o fibra sin asbesto).
Evite: Grafito o caucho con alto contenido de azufre (puede corroer el CuNi).

Reparación y reutilización de bridas CuNi

¿Se puede reutilizar una brida CuNi usada? Sí, bajo estrictas condiciones.

Inspección antes de la reutilización:

Sin grietas (tinte penetrante).
Planitud de la cara ≤0,2 mm en todo el diámetro.
Los orificios para los pernos no son alargados (redondez dentro de 0,5 mm).
Sin picaduras de más de 0,5 mm de profundidad en el área de sellado de la junta.

Si hay picaduras menores: mecanice la cara ligeramente (elimine un espesor máximo de 0,5 mm). Vuelva a refrentar la rugosidad de la superficie original (Ra 3,2–6,3 µm). Nota: La reducción del espesor de la brida reduce la clasificación de presión; vuelva a calcular la clasificación PN.

Si hay corrosión cerca del orificio: suelde con ERCuNi y luego mecanice hasta alcanzar las dimensiones. Esto es costoso pero posible para bridas grandes y raras.

NO reutilizar: Bridas que se han sobrecalentado (>300 °C): el crecimiento del grano reduce la resistencia.

Solicitud

Marina naval y comercial: líneas de refrigeración de agua de mar, sistemas de lastre, tuberías principales contra incendios.
Plataformas Offshore: Líneas hidráulicas, bombas de elevación de agua de mar.
Plantas Desaladoras: Tuberías de salmuera y agua de mar a baja presión.
Plantas de energía: enfriamiento de agua de mar de un solo paso (por ejemplo, plantas nucleares costeras o fósiles).
