Intercambiador de calor enfriado por aire API 661, sello ASME U certificado para refinería de petróleo
Descripción del Producto
Este intercambiador de calor enfriado por aire tipo enchufe API 661 con certificación ASME U Stamp está diseñado para procesos de refinería de petróleo a alta presión. Con tubos con aletas de acero al carbono o acero inoxidable, la configuración del cabezal del tapón garantiza una integridad de sellado absoluta bajo presiones de hasta 15-30 MPa. Diseñado para hidroprocesamiento de suciedad intensa, fracciones de refinación y condiciones térmicas extremas, este enfriador de aire de bajo mantenimiento proporciona una disipación de calor óptima y una conservación completa del agua.
Especificaciones del producto
Introducción
Estándar básico: Fabricado en estricta conformidad con los códigos API 661 (Intercambiadores de calor enfriados por aire para servicio general de refinería) y ASME Sección VIII División 1.

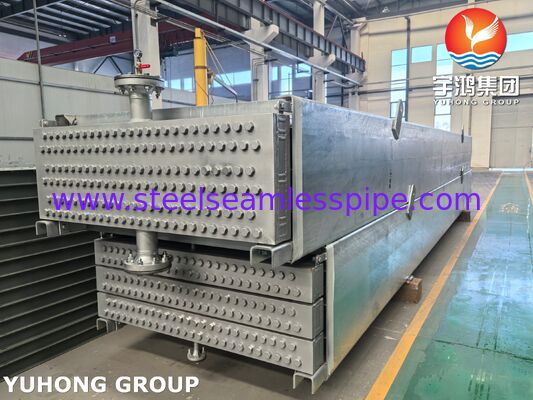

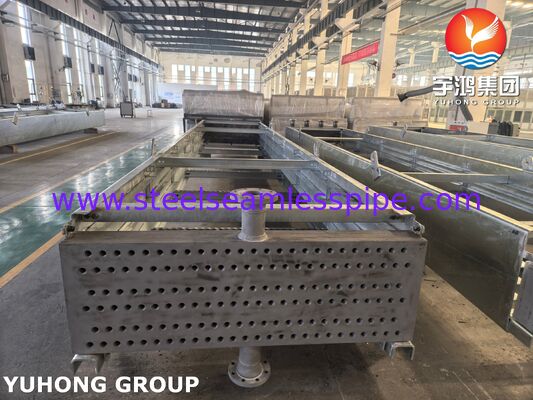

Geometría del cabezal: Construido a partir de piezas forjadas sólidas o placas soldadas pesadas. Los orificios roscados para tapones se mecanizan en la lámina colectora directamente opuesta a cada extremo del tubo.
Mecanismo de sellado: el acceso individual al tubo y el sellado de presión se logran mediante tapones roscados de alta precisión combinados con juntas metálicas.
Cumplimiento: Totalmente certificado con el sello ASME "U" y registrado con la Junta Nacional (NB), diseñado específicamente para entornos de refinería peligrosos y de alta presión.
Ventajas clave
Integridad del sellado de alta presión: Elimina el riesgo de deformación de la brida o de rotura de la junta bajo ciclos térmicos extremos. La configuración del cabezal de enchufe sólido resiste fácilmente pruebas hidrostáticas severas de 15 MPa a 30 MPa.
Mantenimiento de un solo tubo: permite la inspección aislada, la limpieza mecánica o el taponamiento de tubos. Los operadores pueden dar servicio a tubos específicos quitando tapones individuales, lo que evita la necesidad de desmontar todo el cabezal.

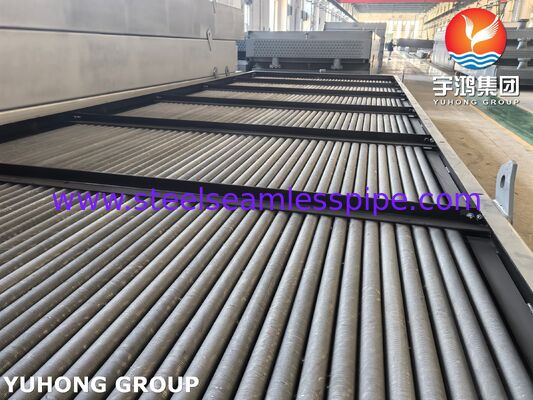

Fabricación de precisión: * Materiales (MOC): Los tubos de base utilizan acero al carbono SA106B o acero inoxidable SA213-TP316L, unidos mecánicamente con aletas altas de aluminio helicoidales.
Unión robótica: Los robots de soldadura automatizados avanzados Yuhong ejecutan una combinación de expansión de resistencia y soldadura de sellado para garantizar uniones sin fugas.
Alivio de tensiones: Se realiza un tratamiento térmico obligatorio posterior a la soldadura (PWHT) en los cabezales completamente soldados para eliminar las tensiones residuales y prevenir el agrietamiento por corrosión bajo tensión (SCC).
Aplicaciones típicas
Procesos de refinería de alta presión: Ideal para hidrodesulfuración (HDS), hidrocraqueo y enfriamiento de efluentes de reactores de reformado catalítico.
Condensación de fluidos peligrosos: se aplica en la condensación de gas superior de la unidad de destilación de crudo (CDU) donde se requiere tolerancia cero para fugas atmosféricas peligrosas.
Regiones áridas: Ofrece conservación del agua al 100 %, eliminando las incrustaciones, los gastos generales del tratamiento químico del agua y las responsabilidades por descarga de aguas residuales asociadas con los sistemas enfriados por agua.
Comparación: tipo de enchufe versus tipo de placa de cubierta extraíble
Umbrales de presión:
-Tipo de enchufe: la estructura de caja inherentemente rígida y sin pernos maneja de forma segura aplicaciones severas de alta presión que superan los 10 MPa (hasta 35 MPa).
-Tipo de placa de cubierta extraíble: Limitado por la posible deflexión de placas de cubierta rectangulares grandes y pernos perimetrales largos. Generalmente está restringido a procesos de presión baja a media por debajo de 5 a 7 MPa.
Eficiencia de limpieza e inspección:
-Tipo de tapón: Requiere la extracción individual del tapón para la limpieza del tubo. Para corrientes de crudo residual pesado y con alto contenido de incrustaciones, la limpieza total lleva más tiempo.
-Tipo de placa de cubierta extraíble: al retirar los pernos perimetrales se expone toda la placa del tubo al instante. Esto permite un rápido cepillado mecánico y lavado químico, lo que lo hace altamente efectivo para aplicaciones de baja presión y alta contaminación.
Mantenimiento y confiabilidad conjunta:
-Tipo de tapón: Se basa en juntas de tapón localizadas y de pequeño diámetro. El perímetro de sellado reducido minimiza los gastos generales de mantenimiento y ofrece una alta consistencia operativa durante choques térmicos repentinos.
-Tipo de placa de cubierta extraíble: utiliza una junta perimetral única y grande. Las altas diferencias de temperatura provocan una expansión térmica desigual en la placa, lo que aumenta el riesgo de fallo de la junta y requiere comprobaciones frecuentes del par.
Yuhong Holding Group Co., Ltd.es un fabricante mundial líder que se especializa en equipos de proceso de alta gama, incluidos intercambiadores de calor de carcasa y tubos de alta resistencia, enfriadores de aire, condensadores, evaporadores y recipientes a presión personalizados. Yuhong, estratégicamente posicionado para prestar servicios a los sectores industriales de nivel medio a alto, ofrece soluciones térmicas y mecánicas sólidas diseñadas para entornos operativos extremos en las industrias de refinación de petróleo, petroquímica, procesamiento químico y generación de energía.
