Descripción detallada del producto

API 661 Refrigerador de aire para refinerías de petróleo, ASME Sección VIII División 1

Yuhong Group Co., Ltd. suministra equipos de procesamiento de hidrocarburos certificados con el sello ASME U. Nuestra cartera de productos incluye:

En el caso de los equipos de refrigeración de aire, el valor de la presión de refrigeración de aire se calculará en función de las condiciones de ensayo.
Intercambiadores y condensadores de calor de cáscara y de tubo (TEMA, API 660)
Los buques a presión (según la sección VIII de la ASME, División 1 y División 2)
Columnas y reactores
Envases de tubos, tubos con aletas (tipo G/tipo L/extruidos), cajas de encabezado, estructuras de soporte, conjuntos de ventiladores

Descripción del producto

Breve descripción y aplicación

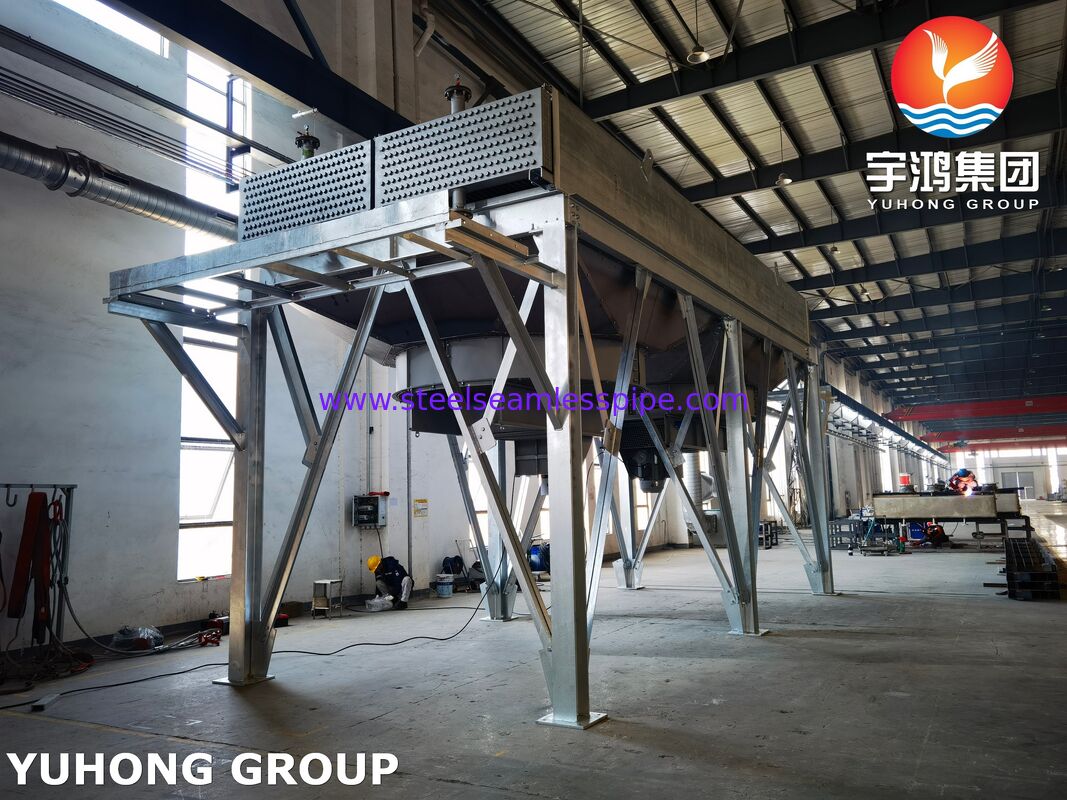

El refrigerador de aire es un tipo de intercambiador de calor que enfría los flujos de proceso calientes utilizando aire ambiente, sin necesidad de agua.

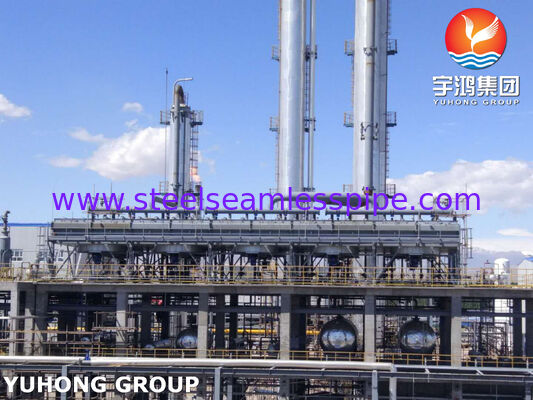

Aplicaciones típicas (unidades de proceso de refinería y petroquímica):

Unidades de destilación en bruto (CDU) ️ Refrigeración de destilados, residuos de fuelóleo y flujos laterales de destilado
Unidades de tratamiento de hidrógeno (HDS, VGO HDT)
Unidades de hidrocraqueo ️ Refrigeración de corrientes de postreactor a alta presión (servicio ácido)
Unidades de craqueo catalítico por fluidos (FCC) Frío de gas y de fracciones pesadas y condensación de hidrocarburos ligeros
Unidades de reforma (CCR, semi-regenerativas)
Unidades de fraccionamiento de gas (GFU) - Refrigeración de etano, propano y butano con condensación parcial
Estaciones de compresión para el almacenamiento subterráneo de gas y tuberías principales de gas
Instalaciones de gas natural licuado (GNL) ️ Preenfriamiento del gas natural antes de la deshidratación profunda

Normas y códigos

Diseño y construcción:Norma API 661, séptima edición (2013, revisada en junio de 2018, reafirmada en julio de 2024)
Diseño de la presión:Código ASME de calderas y recipientes a presión, sección VIII, división 1 (calculo del grosor de pared de los haces de tubos, cubiertas de cabeceras, juntas de bridas y cabeceras)
Materiales: ASTM / ASME
Saldado: AWS D1.1 / ASME Sec. IX
Servicio agrio: NACE MR0175 / ISO 15156 (SSCC/HIC) obligatorio para las unidades de hidrotratamiento e hidrocraqueo (refrigeradores de aire de efluentes de los reactores)
Marcado: ASME U-Stamp y CE-PED para el mercado europeo
Inspección: EN 10204 3.1 / 3.2 documentación para todos los componentes portadores

Componentes y materiales clave

Componente	Tipo / versión de diseño	Materiales de acuerdo con las normas ASTM / ASME
Los demás	Se utilizará para la fabricación de la mezcla de acero y de acero, incluida la mezcla de acero y acero.	Se aplicarán las disposiciones del artículo 4 del Reglamento (CE) n.o 1225/2009 del Parlamento Europeo y del Consejo, de 17 de diciembre de 2009, por las que se establecen los requisitos para la concesión de ayudas estatales a las empresas de acero inoxidable.
Tipo de aleta	Tipo G, tipo L, tipo LL, tipo KL, extruido	Grado de aluminio 1050/1060 (estándar), acero inoxidable 304/316L (bajo petición)

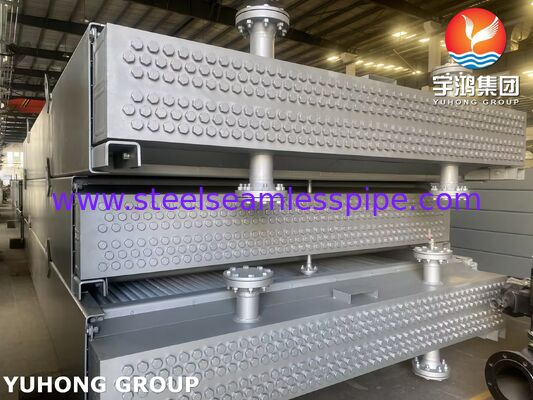

Encabezados	Tipo de enchufe, tipo de cubierta extraíble, tipo de colector	Las partidas de las máquinas de fabricación del producto se clasifican en el anexo II del Reglamento (CE) no 765/2008 del Parlamento Europeo y del Consejo.
Las bombillas	Las demás máquinas y aparatos, de metal	Se aplican las siguientes medidas:5
Estructura de apoyo	Construcción soldada de perfiles de acero con recubrimiento anticorrosión	Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo.50, galvanizados o con preparación de epoxi
Los ventiladores	Ventiladores axiales, de diámetro 1,510 m, con inclinación variable de la hoja	Cuchillas de aluminio compuesto, cubo de aluminio fundido
Los conductores	Motores eléctricos / motores hidráulicos / turbinas de vapor	Tipo vertical u horizontal según las necesidades del cliente

Requisitos de ensayo (de acuerdo con API 661 y ASME)

Punto de ensayo	Norma / Requisitos	Parámetros
Prueba hidrostática	Sección VIII Div. 1, UG-99	Presión: 1,3 × presión de diseño × (tensión a 20°C / tensión a temperatura de diseño). Tiempo de retención: 30 minutos como mínimo.
Prueba de fugas	El ensayo se realizará en el lugar de ensayo.	Aire o nitrógeno a presión de diseño o 1,1 veces la presión de funcionamiento (solución de jabón / detector de fugas de helio)
NDE para soldaduras de cabeceras	RT (Ensayo radiográfico) / UT (Ensayo ultrasónico)	Para las láminas de tubos y las juntas de láminas de tubos: 100% MT/PT de acuerdo con la sección V de la norma ASME.
Informes de ensayo de materiales (MTR)	EN 10204 3.1	Certificados de terceros para tubos, placas y forjas
Pruebas de aceptación de los fanáticos	API 661 (vibración y potencia acústica)	El nivel de ruido y la amplitud de vibración deberán cumplir el informe de diseño.

Ventajas técnicas

No hay consumo de agua:La refrigeración con aire ambiente elimina la pérdida de agua por evaporación y soplado. No hay costos operativos para el tratamiento del agua. Se reducen los gastos de capital ya que no se requieren sistemas de agua circulante.
Función térmica de las unidades de tracción forzada:El diseño de corriente forzada permite enfriar los flujos de proceso con temperaturas de entrada que oscilan entre 350 °C y 400 °C. Los difusores integrados mantienen la caída de presión a través del haz de tubos no superior a 250-350 Pa.
Diseño de la carga sísmica y del viento:Está diseñado para soportar una intensidad sísmica de grado 9 según la escala MSK.
Compatibilidad con medios que contengan H2S:Los materiales que cumplen con la NACE MR0175 / ISO 15156 se adoptan cuando la presión parcial de H2S es ≥ 0,05 psi o la fracción de masa alcanza 50 ppm. El ensayo HIC de los materiales de acero es obligatorio.
Función de transferencia de calor en temperaturas ambientales variables (de -40°C a +45°C):El coefficiente de transferencia de calor a 38 °C es de aproximadamente 40 ⋅ 80 W/ ((m2 · K).

Configuración personalizada

Configuración:Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85
Las aletas:Tipos opcionales (G / KL / extrudido).
Tipo de encabezado:Tipo de enchufe para la limpieza mecánica frecuente de tubos; tapa extraíble para la limpieza química; tipo de colector
Permiso de corrosión:0 a 6 mm, con sujeción a una corrosión media
Cuadro con revestimiento anticorrosión:Galvanizado en caliente (ISO 1461), recubrimiento epoxi (mínimo 300 μm), pintura final según las normas RAL
Rendimiento de bajo ruido:Casas acústicas para ventiladores y motores, cuchillas de baja turbulencia; nivel de ruido controlado dentro de 70 75 dB (A) a una distancia de 10 metros

Preguntas frecuentes

Pregunta 1: ¿Cuál es la diferencia entre el reclutamiento forzado y el reclutamiento inducido?

Proyecto forzoso(ventilador montado en la parte inferior): el aire es forzado a través del paquete de tubos. Ventajas: fácil acceso al ventilador para el mantenimiento. Desventajas: puede ocurrir recirculación de aire caliente.

Proyecto inducido(ventilador montado en la parte superior): el aire se extrae a través del haz de tubos. Ventajas: una distribución más uniforme del flujo de aire a través de la sección transversal del haz y una mejor descarga de aire caliente.Desventajas: El ventilador funciona a temperaturas de aire más altas, lo que requiere materiales resistentes al calor.

Pregunta 2: ¿Cuándo se requieren materiales que cumplan con la NACE MR0175?

de acuerdo con la NACE MR0175/ISO 15156, para equipos expuestos a un funcionamiento ácido (presión parcial de H2S ≥ 0,05 psi con agua libre presente), materiales para tubos,las cabeceras y las láminas de los tubos deberán resistir el crack por tensión por sulfuro (SSCC) y el crack inducido por hidrógeno (HIC)El grupo Yuhong proporciona documentación que certifica las pruebas HIC realizadas de acuerdo con ASTM G39 / NACE TM0284.

Pregunta 3: ¿Qué tipo de aleta es adecuada para climas húmedos?

Para las regiones lluviosas y nevadas (clima marítimo, Lejano Oriente, Siberia occidental), se recomiendan aletas tipo L con protección galvánica o aletas extrudidas.Las aletas extruidas cubren completamente el tubo base con aluminio y evitan la corrosión en la raíz de las aletasLas aletas tipo G son una opción rentable para las zonas desérticas secas.

Pregunta n° 4: ¿Qué tipo de tolerancia a la corrosión debe adoptarse?

La API 661 no especifica una tolerancia de corrosión fija, que el cliente determinará en función de la corrosividad de los medios de proceso.Se requiere 0 mm para los flujos en unidades de destilación en bruto con un contenido de cloruro superior a 50 ppmPara los medios no corrosivos, el límite estándar es de 1,5 mm (1/16 pulgadas).El Grupo Yuhong realiza cálculos de espesor de pared de conformidad con las normas ASME basadas en la tolerancia de corrosión especificada por el cliente.

Pregunta 5: ¿Cómo controlar la eficiencia térmica durante el funcionamiento?

Se recomienda instalar sensores de temperatura en las entradas y salidas de la unidad.La limpieza se puede realizar mediante lavado con agua a alta presión (hasta 50 bar) con detergentes especiales, limpieza al vapor o cepillado mecánico.

El contacto:

El correo electrónico es vladimir@steelseamlesspipe.com

ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156. Proporcionamos diseño y fabricación de ciclo completo adaptados a su línea de proceso.Por favor envíe sus solicitudes de especificaciones y consultas para ofertas comerciales por correo electrónico.
