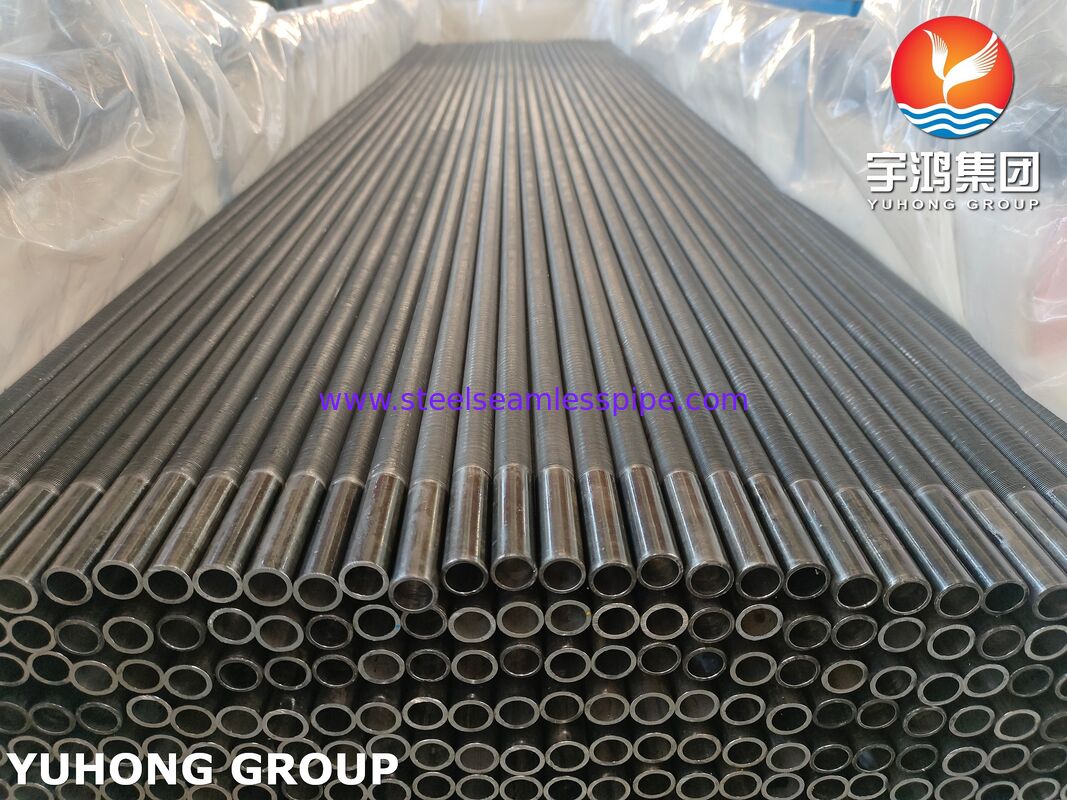

Tubos con aletas bajas de grado 1 para intercambiadores de calor de concha y tubo ASTM A333

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	YUHONG
Certificación:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Número de modelo:	N / A

Pago y Envío Términos:

Cantidad de orden mínima:	500 kilos
Precio:	To be discussed
Detalles de empaquetado:	caja de madera contrachapada
Tiempo de entrega:	50-120 días
Capacidad de la fuente:	5000 metros/día

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (337)

Tubo inconsútil de acero inoxidable (329)

Tubería de acero inoxidable a dos caras (134)

Tubo de acero inoxidable del duplex (39)

Tubo de aguja (165)

Tubo de aleta (714)

intercambiador de calor (31)

tubo del cambiador de calor (469)

Envase de tubos para intercambiadores de calor (51)

Cambiador de calor Tubesheet (126)

bafle del cambiador de calor (39)

Frío de aire (13)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (61)

Tubo soldado con autógena del acero inoxidable (132)

Tubo de la aleación de níquel (276)

Tubo de la aleación de níquel (104)

Tubo de la aleación de cobre (252)

Tubo del acero de aleación (212)

Tubo del titanio (21)

tubo recocido brillante (174)

Tubo de caldera (153)

colocación de acero (866)

Reborde de acero (664)

Las demás (408)

Partes de revestimiento (9)

Descripción detallada del producto

Producto:

Tubo de aleta baja

Material:

Las condiciones de ensayo de la norma ASTM A333 de grado 1

Solicitud:

Intercambiadores de calor de carcasa y tubos

Paquete:

caja de madera contrachapada

Resaltar:

ASTM A333 Tubos con aletas de grado 1

tubos con aletas bajas para intercambiadores de calor

tubos con aletas para intercambiadores de calor con caparazón y tubo

Tubos con aletas bajas de grado 1 para intercambiadores de calor de concha y tubo ASTM A333

Los tubos de aleta baja ASTM A333 Grado 1 están diseñados para mejorar la eficiencia de transferencia de calor en intercambiadores de calor de cáscara y tubo que operan bajo condiciones de baja temperatura y presión moderada.Fabricado a partir de acero al carbono de grado 1 ASTM A333, estos tubos cuentan con aletas bajas externas integralmente formadas que aumentan significativamente la superficie efectiva de transferencia de calor manteniendo la integridad mecánica del tubo base.

En comparación con los tubos simples, los tubos con aletas bajas proporcionan un mejor rendimiento térmico, lo que permite diseños de intercambiadores más compactos, requisitos de material reducidos y una mejor eficiencia energética.La construcción de aletas integradas elimina el riesgo de separación de aletas asociado con aletas conectadas mecánicamente, garantizando una fiabilidad a largo plazo en entornos industriales exigentes.

Estos tubos se utilizan ampliamente en instalaciones petroquímicas, terminales de GNL, sistemas de refrigeración, centrales eléctricas, unidades de procesamiento químico, plantas de tratamiento de gas,y sistemas industriales de recuperación de calor donde el intercambio de calor eficiente y el rendimiento fiable a bajas temperaturas son críticos..

Características clave

Construcción integral de aletas bajas para una conductividad térmica superior
Aumento de la superficie externa de transferencia de calor
Excelente resistencia a bajas temperaturas de servicio
Apto para aplicaciones de intercambiadores de calor de caparazón y tubo
Mejora de la eficiencia de los intercambiadores y reducción de la huella del equipo
Buenas características de soldadura y fabricación
Geometría uniforme de las aletas para un rendimiento térmico optimizado
Disponible en configuraciones de tubos sin costura y soldados
Larga vida útil en condiciones térmicas cíclicas

Dimensiones estándar y rango de tamaño

Especificaciones del tubo base

Parámetro	Rango estándar
Diámetro exterior (OD)	12.7 mm - 63,5 mm (1/2" - 2-1/2")
espesor de la pared	1.65 mm - 8.00 mm
Duración del tubo	Hasta 18 000 mm
Tipo de tubo	Sin costura ni soldados
Calidad del material	Las condiciones de ensayo de la norma ASTM A333 de grado 1

Especificaciones de aleta baja

Parámetro	Rango típico
Altura de las aletas	0.8 mm - 2,5 mm
Pico de las aletas	8 - 28 aletas por pulgada (FPI)
El grosor de las aletas	Según lo especificado por el diseño
Ratio de mejora de la superficie	Hasta 3:1 en comparación con los tubos simples

Las dimensiones de los tubos y las geometrías de las aletas personalizadas pueden fabricarse para satisfacer cálculos de diseño térmico específicos y requisitos del proyecto.

Composición química de la norma ASTM A333 grado 1

El elemento	Número máximo / rango (%)
El carbono (C)	0.30 máximo
Manganeso (Mn)	0.40 a uno.06
Fósforo (P)	0.025 máximo
El sulfuro (S)	0.025 máximo

La química controlada proporciona un equilibrio efectivo de resistencia, soldabilidad, dureza y capacidad de servicio a baja temperatura.

Propiedades mecánicas

Propiedad	Requisitos mínimos
Resistencia a la tracción	380 MPa (55 ksi)
Fuerza de rendimiento	Se aplicarán las siguientes medidas:
Elongado	El 35%
Resistencia al impacto	Apto para aplicaciones a baja temperatura según los requisitos de la norma ASTM A333

Estas características mecánicas hacen de ASTM A333 Gr.1 una excelente opción para el servicio de intercambiadores de calor que involucran ciclos térmicos y bajas temperaturas de funcionamiento.

Inspección, pruebas y garantía de calidad

Cada lote de tubos de aleta baja ASTM A333 de grado 1 podrá someterse a procedimientos de inspección exhaustivos para verificar el cumplimiento de las especificaciones del cliente y las normas aplicables.

Verificación de las dimensiones

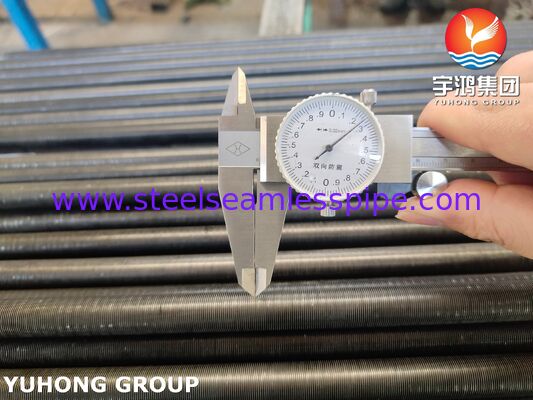

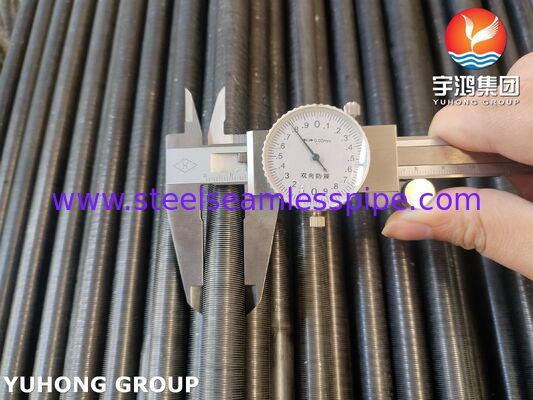

Medición del diámetro exterior
Inspección del espesor de la pared

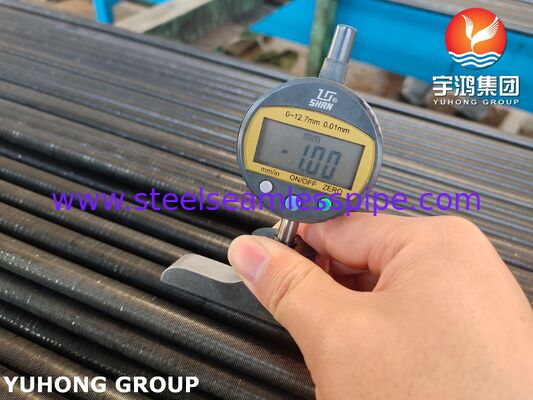

Verificación de la altura de las aletas
Inspección del tono de las aletas
Examen de la rectitud del tubo
Verificación de las tolerancias de longitud

Pruebas mecánicas

Pruebas de tracción
Pruebas de aplanamiento
Pruebas de dureza
Pruebas de impacto (cuando se especifique)

Pruebas no destructivas

Prueba de corriente de redondo (ECT)
Pruebas ultrasónicas (UT)
Inspección de partículas magnéticas (MPI) cuando sea necesario
Inspección visual de las superficies

Verificación de los materiales

Análisis de composición química
Identificación positiva del material (PMI)
Revisión del certificado de ensayo de molino (MTC)

Pruebas de integridad de presión

Pruebas hidrostáticas
Prueba de fugas en el aire bajo el agua cuando se especifique

Aplicaciones

Instalaciones de procesamiento de GNL
Sistemas de refrigeración y refrigeración
Instalaciones petroquímicas
Instalaciones de procesamiento de petróleo y gas
Equipo de procesamiento químico
Instalaciones de generación de energía
Unidades de recuperación de calor
Condensadores
Los demás aparatos
Sistemas de refrigeración de procesos

Beneficios para el rendimiento del intercambiador de calor

El diseño de aleta baja aumenta sustancialmente el área de transferencia de calor externa sin requerir capas de intercambiadores más grandes.costes operativos más bajosEn combinación con la dureza a baja temperatura del acero al carbono de grado 1 ASTM A333,Estos tubos proporcionan una solución confiable y rentable para las aplicaciones de intercambiadores de calor modernos de cáscara y tubo.
