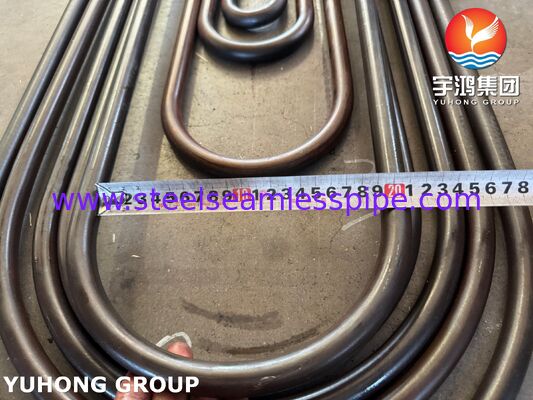

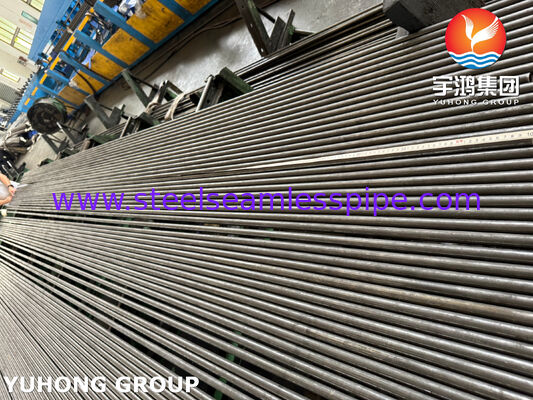

ASME SA213 T11 Tubo de acero sin costura de aleación para caldera y supercalentador
Resumen del producto
El tubo de acero de aleación ASME SA213 T11 sin costura es un tubo de acero de aleación de cromo-molibdeno fabricado de acuerdo con los requisitos de ASME SA213 / ASTM A213 para el servicio de calderas, supercalentadores y intercambiadores de calor.
El T11, UNS K11597, contiene aproximadamente 1,00-1,50% de cromo y 0,44-0,65% de molibdeno.El material se suministra en forma de tubos sin costura y se especifica comúnmente para equipos de transferencia de calor en los que el grado del material, las dimensiones de los tubos, el tratamiento térmico y los requisitos de inspección están regulados por las especificaciones y documentos de proyecto aplicables.
El producto se puede suministrar en diámetros exteriores personalizados, espesores y longitudes de paredes de acuerdo con los requisitos del proyecto.
Especificaciones técnicas
| Punto de trabajo |
Especificación |
| Nombre del producto |
Las medidas de seguridad se aplicarán en el caso de los tubos de acero de aleación sin soldadura. |
| Estándar |
Se aplicarán los siguientes requisitos: |
| Calidad del material |
T11 |
| Designación de la SNU |
K11597 |
| Tipo de material |
Acero ferrítico de baja aleación cromo-molibdeno |
| Proceso de fabricación |
Sin costura |
| Diámetro exterior |
3/4" a 3" y tamaños personalizados |
| espesor de la pared |
De acuerdo con la norma ASME SA213 y los requisitos del proyecto |
| Duración estándar |
6 m 12 m o personalizado |
| Superficie |
Finalización de molino / encurtido / finalización brillante según lo especificado |
| Tratamiento térmico |
Según los requisitos ASME SA213 aplicables |
| Pruebas |
Prueba eléctrica de tracción, dureza, aplanamiento, encendido, hidrostática o no destructiva, según proceda |
| Documentación |
Certificado de ensayo de materiales y documentos de inspección |
ASTM A213 generalmente cubre tubos de 1/8 pulgadas [3,2 mm] de diámetro interior a 5 pulgadas [127 mm] de diámetro exterior, con espesores de pared de 0,015 a 0,500 pulgadas [0,4 a 12,7 mm],aunque pueden suministrarse otras dimensiones cuando se cumplan los requisitos aplicables.
Composición química
Se aplicarán los siguientes requisitos:
| El elemento |
Requisito T11 en % |
| El carbono (C) |
0.05 ¢0.15 |
| Manganeso (Mn) |
0.30 ¢ 0.60 |
| Fósforo (P) |
≤ 0025 |
| El sulfuro (S) |
≤ 0025 |
| El silicio (Si) |
0.50 ¢1.00 |
| El cromo (Cr) |
1.00 ¥1.50 |
| El molybdeno (Mo) |
0Es un calibre.44.65 |
| El níquel (Ni) |
¿Qué quieres decir? |
| El vanadio (V) |
¿Qué quieres decir? |
| El niobio (Nb) |
¿Qué quieres decir? |
Propiedades mecánicas
Los requisitos mecánicos mínimos estándar para el T11 incluyen:
| Propiedad |
Requisito |
| Resistencia a la tracción |
≥ 415 MPa |
| Fuerza de rendimiento |
≥205 MPa |
| Elongado |
≥ 30% |
| Dureza |
Según los requisitos ASTM A213 aplicables |
Proceso de fabricación
El tubo ASME SA213 T11 se fabrica mediante un proceso de producción de tubos sin costura controlado:
-
Preparación de billetes de acero aleado
-
Perforación y trabajo en caliente
-
Las demás máquinas y aparatos
-
Tratamiento térmico según la especificación aplicable
-
Dirección
-
Cortar a una longitud determinada
-
Tratamiento de la superficie
-
Inspección dimensional
-
Pruebas mecánicas y de productos
-
Inspección final y marcado
-
Embalaje para el envío
La ruta de fabricación se puede ajustar de acuerdo con el diámetro exterior requerido, el grosor de la pared, las condiciones de entrega y las especificaciones del proyecto.
Dimensiones del tubo
Las dimensiones disponibles pueden incluir:
-
3/4" OD × espesor de pared especificado
-
1" OD × espesor de pared especificado
-
1-1/4" OD × espesor de pared especificado
-
1-1/2" OD × espesor de pared especificado
-
"OD × espesor de pared especificado
-
2-1/2" OD × espesor de pared especificado
-
3" OD × espesor de pared especificado
Se pueden suministrar otros diámetros exteriores y espesores de pared, con sujeción a la capacidad de producción y a los requisitos de especificación aplicables.
Para los proyectos de intercambiadores de calor y calderas, la siguiente información dimensional puede confirmarse antes de la producción:
Control de calidad e inspección
Cada lote de producción puede inspeccionarse de acuerdo con los requisitos ASTM/ASME aplicables y la orden de compra.
La inspección podrá incluir:
-
Análisis de composición química
-
Pruebas de tracción
-
Pruebas de resistencia al rendimiento
-
Pruebas de alargamiento
-
Pruebas de dureza
-
Prueba de aplanamiento
-
Prueba de encendido
-
Pruebas hidrostáticas
-
Corriente Eddy u otro ensayo no destructivo aplicable
-
Inspección del diámetro exterior
-
Inspección del espesor de la pared
-
Inspección de la longitud
-
Inspección visual y de superficie
Se pueden organizar inspecciones adicionales por parte de terceros, PMI, inspección dimensional u otros requisitos específicos del proyecto cuando se especifiquen en la orden de compra.
Aplicaciones
Tubos de calderas
Los tubos sin costura de la norma ASME SA213 T11 se utilizan para componentes de transferencia de calor de la caldera donde se requiere el grado especificado de aleación de acero.
Tubos de supercalentamiento
Los tubos pueden especificarse para aplicaciones de supercalentadores y aplicaciones relacionadas con calderas de calefacción de superficie de acuerdo con la temperatura de diseño, la presión y el código de ingeniería aplicable.
Los intercambiadores de calor
Los tubos de aleación sin costura T11 también pueden utilizarse en equipos de intercambiadores de calor en los que se apliquen los requisitos de materiales ASTM A213/ASME SA213.
Equipo de generación de energía
Las aplicaciones típicas del equipo incluyen:
-
Calderas de uso público e industrial
-
Sistemas de supercalentamiento
-
Equipo relacionado con el reacondicionador
-
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas
-
Equipo de transferencia de calor para la generación de energía
-
Equipo de calefacción de procesos
La selección final del material deberá basarse en la temperatura, la presión, el fluido, las dimensiones del tubo, el código aplicable y la especificación del proyecto.
¿Por qué especificar T11?
El T11 es un tipo de acero de baja aleación ferrítico definido por su contenido de cromo y molibdeno.Aplicaciones de tubos para supercalentadores y intercambiadores de calor cubiertos por ASTM A213 / ASME SA213.
En lugar de utilizar afirmaciones genéricas como excelente rendimiento a altas temperaturas,- el material debe especificarse de acuerdo con las condiciones reales de diseño y los requisitos del código aplicable..
Personalización
El tubo de aleación sin costuras SA213 T11 puede suministrarse de acuerdo con los requisitos específicos del proyecto para:
Para los pedidos a granel, las dimensiones de los tubos y los requisitos de inspección pueden confirmarse con el horario de los tubos del cliente, el dibujo del equipo o la especificación de compra antes de la producción.
Documentación
La documentación típica puede incluir:
-
Certificado de ensayo de materiales (MTC)
-
Informe de análisis químico
-
Informe de ensayo mecánico
-
Registros de tratamiento térmico, cuando proceda
-
Informe de ensayo no destructivo cuando se especifique
-
En su caso, informe de ensayo hidrostático
-
Informe de inspección dimensional
-
Certificado de conformidad
-
Informe de inspección de terceros cuando sea necesario
