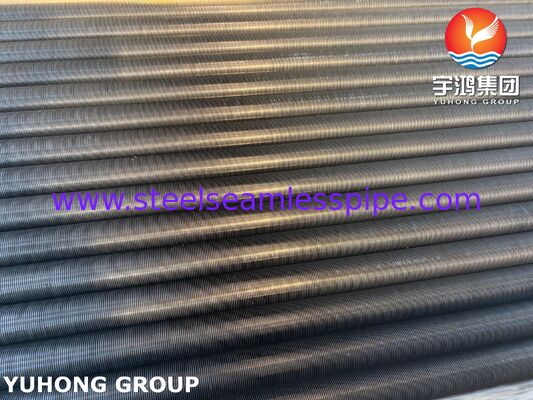

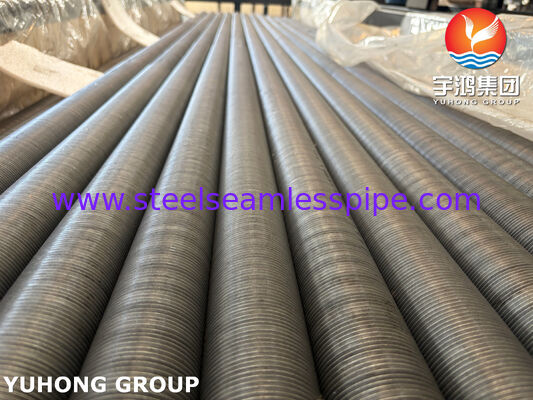

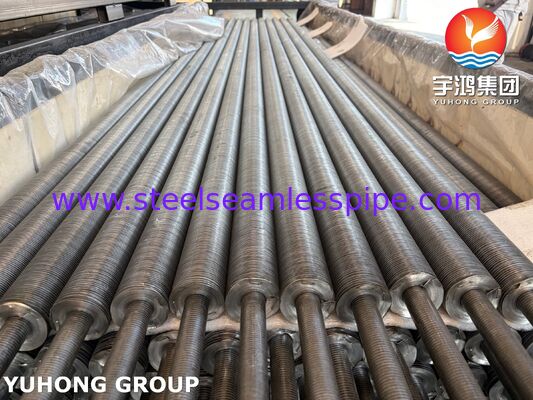

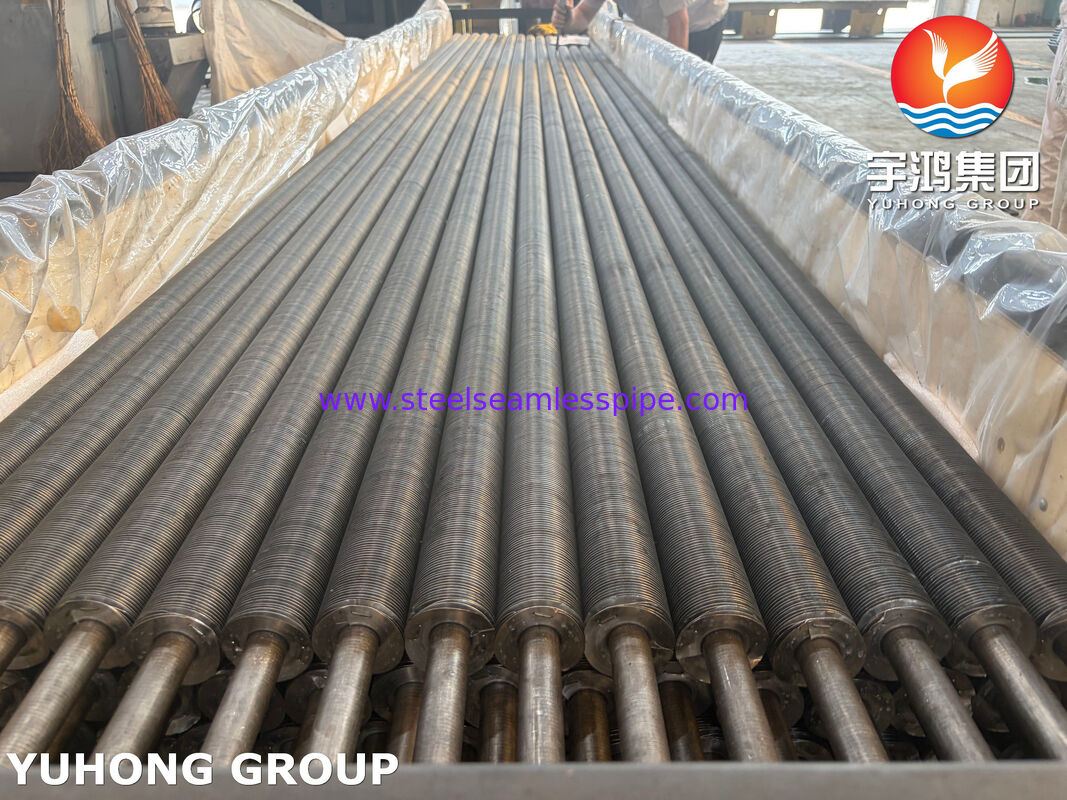

Tubo de aleta enrollada para enfriadores de aire ASTM A179
Resumen del producto
Nuestros tubos de aleta de cuerda para refrigeradores de aire, fabricados con tubos de acero sin costuras de bajo carbono ASTM A179, están diseñados para proporcionar una transferencia de calor eficiente por el lado del aire en intercambiadores de calor refrigerados por aire (ACHE), condensadores refrigerados por aire, enfriadores de aire de proceso y otros equipos de refrigeración industrial.
La banda de aleta se enrolla helicoidalmente alrededor de la superficie exterior del tubo base para aumentar el área de transferencia de calor externa manteniendo una disposición de tubo compacta.La construcción de las aletas de enrollamiento proporciona un equilibrio práctico entre el rendimiento de transferencia de calor, resistencia mecánica, flexibilidad de fabricación y costo.
ASTM A179 se selecciona ampliamente para el tubo base donde la buena conductividad térmica, la soldadura,se requieren un rendimiento mecánico fiable en los servicios de transferencia de calor no corrosivos o moderadamente corrosivos.
Características clave
- El tubo de base:Acero al carbono sin costuras ASTM A179 / ASME SA179
- Tipo de aleta:Las aves de corral y aves de corral
- Aplicación:Refrigeradores de aire, ACHE, condensadores refrigerados por aire y sistemas de refrigeración de procesos
- Fabricación:Enrollamiento controlado de las aletas con inclinación y contacto constantes
- Gran superficie exteriorpara una mejor transferencia de calor por el lado del aire
- Apto para las configuraciones de enfriadores de aire de corriente forzada y de corriente inducida
- Las dimensiones de las aletas se pueden personalizar según los requisitos térmicos y mecánicos
- Disponible con protección de superficie desnuda, galvanizada, pintada u otra protección de superficie especificada, según proceda
Las dimensiones típicas
Las siguientes dimensiones representan rangos de fabricación comunes en lugar de limitaciones. Las dimensiones finales deben seleccionarse de acuerdo con el diseño térmico y las especificaciones del proyecto.
| Punto de trabajo |
Rango típico |
| OD del tubo base |
16 ∼ 63,5 mm |
| espesor de la pared del tubo base |
1.5·6.0 mm |
| Duración del tubo |
Hasta aproximadamente 18 m, con sujeción a los requisitos de transporte y equipo |
| Altura de las aletas |
5 ̊25 mm |
| espesor de las aletas |
0.3 ∙ 1,2 mm |
| Peso de las aletas |
2.0·12 mm |
| Material de las aletas |
Acero de carbono, aluminio, acero inoxidable o aleación especificada |
| Tipo de aleta |
Enrollados en hélice |
| Cobertura de las aletas |
Espaciado continuo o especificado |
Los tamaños comunes de los tubos de base pueden suministrarse de acuerdo con los dibujos del cliente, los cálculos de transferencia de calor o las normas de proyecto aplicables.
Proceso de fabricación
- Preparación de tubos sin costura ASTM A179Los tubos se inspeccionan para comprobar la exactitud dimensional y el estado de la superficie antes de la aletación.
- Preparación de la superficieLa superficie del tubo se limpia para proporcionar un contacto adecuado de aletas a tubo.
- Preparación de tiras de aletaLa banda de aleta seleccionada se forma y controla para obtener una anchura y un grosor constantes.
- Enrollamiento helicoidalLa banda de aleta se enrolla continuamente alrededor del tubo en la posición especificada.
- Fijación de las aletasDependiendo del diseño, la aleta puede estar tensa mecánicamente, incrustada, soldada o asegurada de otro modo para lograr el contacto térmico requerido.
- Inspección dimensionalSe comprueban la altura de las aletas, el tono, el diámetro del tubo, la longitud general y la rectitud.
- Inspección y protección finalesLos productos son inspeccionados, marcados, empaquetados y protegidos para su transporte.
Composición química ASTM A179
ASTM A179 especifica un material sin costuras para intercambiadores de calor y tubos de caldera con bajo contenido de carbono.
| El elemento |
Requisitos de la norma ASTM A179 |
| El carbono (C) |
≤ 0,06% |
| Manganeso (Mn) |
0.27 ∙ 0,63% |
| Fósforo (P) |
≤ 0,035% |
| El sulfuro (S) |
≤ 0,035% |
La composición química del material suministrado se verificará con arreglo al certificado de material aplicable y al pliego de condiciones de compra.
Propiedades mecánicas del ASTM A179
Los requisitos mecánicos mínimos típicos incluyen:
| Propiedad |
Requisito |
| Resistencia a la tracción |
≥ 325 MPa |
| Fuerza de rendimiento |
≥ 180 MPa |
| Elongado |
≥ 35% |
El material suministrado deberá cumplir la edición aplicable de la norma ASTM A179/ASME SA179 y los requisitos de compra del cliente.
Inspección y ensayo
El control de calidad puede incluir:
- Análisis de composición química- Verificación del material del tubo base.
- Pruebas de tracción- Verificación de la resistencia a la tracción, la resistencia al rendimiento y el alargamiento.
- Pruebas de durezaSe realizará cuando así lo exija la especificación o la orden de compra aplicable.
- Prueba eléctrica hidrostática o no destructivaLos tubos de base se ensayan de acuerdo con los requisitos de la norma ASTM A179.
- Inspección dimensional- Medida de la OD del tubo, del grosor de la pared, de la longitud, de la altura de la aleta, del grosor de la aleta y del paso de la aleta.
- Inspección visual- Examen de los defectos de la superficie, de las deformaciones, de las aletas dañadas y de las irregularidades de fabricación.
- Inspección de la fijación de las aletas/contacto¢ Verificación de las condiciones especificadas de enrollamiento y fijación.
- Inspección de rectitud- Confirmación de que los tubos acabados cumplen las tolerancias dimensionalmente especificadas.
- Trazabilidad de los materialesEl número de calor y la documentación del material pueden mantenerse durante toda la producción.
En caso necesario, se pueden organizar pruebas de detección de errores de detección, PMI, inspección de revestimiento o ensayos específicos para el cliente.
Aplicaciones
Los tubos de aleta de herida ASTM A179 se utilizan comúnmente en:
- Intercambiadores de calor refrigerados por aire (ACHE)
- Refrigeradores de aire de proceso
- Condensadores refrigerados por aire
- Refrigeradores de aceite
- Refrigeradores de gas
- Las demás máquinas y aparatos
- Unidades de procesos petroquímicos
- Sistemas de refrigeración de refinerías
- Equipo de procesamiento de gas natural
- Sistemas de refrigeración auxiliares de generación de energía
- Equipos industriales de recuperación de calor
¿Por qué elegir los tubos de aleta de herida?
Para los refrigeradores de aire, el lado del aire generalmente representa la mayor resistencia a la transferencia de calor porque el aire tiene un coeficiente de transferencia de calor mucho menor que muchos fluidos de proceso.El aumento de la superficie externa con aletas permite lograr una mayor carga de transferencia de calor dentro de una huella práctica del equipo.
La configuración de aleta de herida proporciona una superficie de aleta helicoidal continua alrededor del tubo y se puede fabricar con diferentes alturas de aleta, anchos,y materiales para cumplir con diferentes requisitos de diseño térmico.
Opciones de suministro
Podemos fabricar tubos de aleta de herida ASTM A179 de acuerdo con:
- Dibujos del cliente
- Dose excesiva del tubo y grosor de pared
- Material de las aletas
- Altura y grosor de las aletas
- Peso de las aletas
- Duración del tubo
- Método de aleteo
- Tratamiento de la superficie
- Requisitos de diseño para la transferencia de calor
- Requisitos de inspección y ensayo
- Especificaciones de embalaje y marcado
