Las partes de las válvulas de acero inoxidable de las que se trate deberán estar equipadas con una válvula de acero inoxidable de acero inoxidable.
Resumen general:

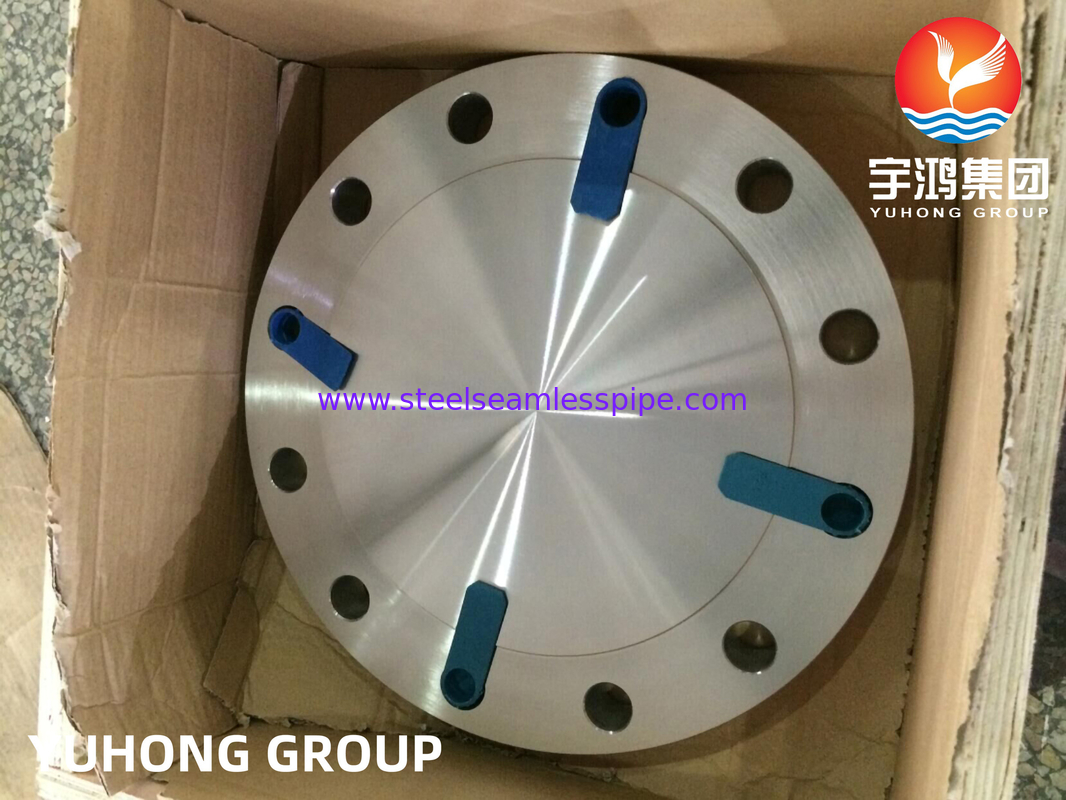

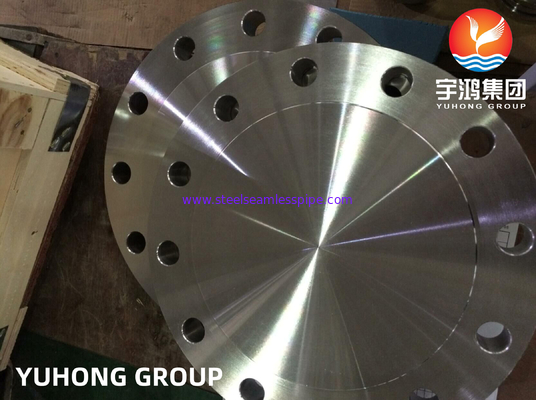

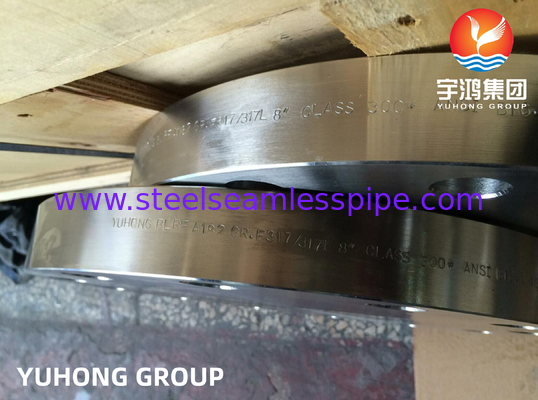

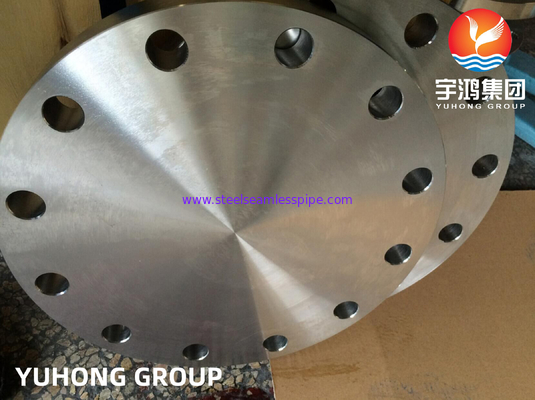

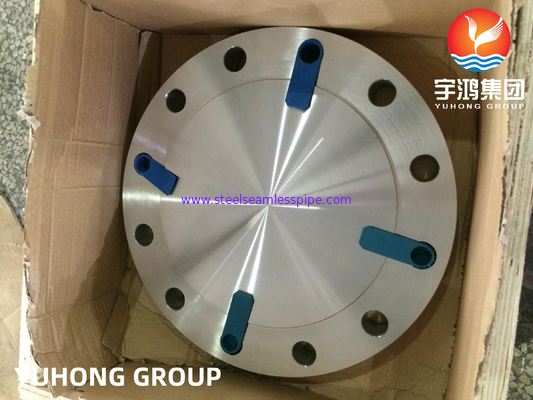

La brida ciega F317/317L es un componente crucial utilizado principalmente en sistemas de tuberías para terminar el extremo de una tubería, proporcionando un sello hermético a la presión.Hecho de la aleación de acero inoxidable austenítico 317 y su variante baja en carbono 317L, esta brida ciega ofrece una excelente resistencia a la corrosión, particularmente en ambientes hostiles debido a la presencia de cromo, níquel y molibdeno en su composición.Esta mayor resistencia a la corrosión lo hace ideal para el procesamiento químico, aplicaciones petroquímicas y otras industrias que implican medios agresivos.
Las características de diseño de la brida ciega le permiten soportar altas presiones y temperaturas, garantizando la integridad estructural en condiciones exigentes.las bridas cumplen las normas de la industria, como ASME/ANSI, que dictan las dimensiones, los valores de presión y las especificaciones de los materiales, garantizando la compatibilidad y la seguridad para diversas aplicaciones.
La instalación de una brida ciega es sencilla y requiere el uso de pernos y juntas para garantizar un sello a prueba de fugas.La ausencia de una abertura central elimina el riesgo de liberación de presión en el extremo cerrado, por lo que es una opción adecuada para aislar secciones de tuberías para el mantenimiento o durante modificaciones del sistema.
Además, las bridas ciegas F317/317L están disponibles en varias clasificaciones basadas en su presión nominal (como 150, 300, 600 y 1500 libras),permitiendo flexibilidad a los ingenieros y diseñadores al seleccionar componentes para sus sistemasLas bridas se pueden fabricar en diferentes tamaños y configuraciones de cara, incluida la cara elevada, la cara plana y la articulación de tipo anillo, que se adaptan a diversas necesidades de instalación.
Especificación:
| Estándar |
Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
| El material |
F317/317L; 1.4449/1.4438 |
| Tipo de producto |
Freno ciego |
| La cara de la brida |
Cara elevada/cara plana/articulación de los anillos |
| Tamaño |
1/2"-48" ((DN15-DN1200) o tamaño personalizado |
| El grosor |
SCH10S-XXS |
| Envasado |
Cuadro de madera contrachapada/paleta |
| Certificado de ensayo de molino |
En el caso de los vehículos de motor, el valor de la luz emitida será igual o superior a la luz emitida.2 |
Composición química:
|
Grado
|
C. Las
|
En
|
P
|
El S
|
Sí, sí.
|
¿ Qué?
|
Crónica
|
¿ Qué pasa?
|
|
F317: el nombre de la empresa
|
0.08 máximo
|
2.00 máximo
|
0.045 máximo
|
0.03 máximo
|
1.00 máximo
|
11.0 a 15.0
|
18.0 a 20.0
|
3.0-4. ¿Qué quieres decir?0
|
|
F317L
|
0.03 máximo
|
2.00 máximo
|
0.045 máximo
|
0.03 máximo
|
1.00 máximo
|
11.0 a 15.0
|
18.0 a 20.0
|
3.0-4. ¿Qué quieres decir?0
|
Propiedades mecánicas:
|
Grado
|
Resistencia a la tracción
Min, ksi [MPa]
|
Fuerza de rendimiento
Min, ksi [MPa]
|
Elongación en 2 pulgadas.
[50 mm] o 4D,
Min, %
|
Reducción de
Área, min, en %
|
|
F317: el nombre de la empresa
|
75 [515]
|
30 [205]
|
30
|
50
|
|
F317L
|
70 [485]
|
25 [170]
|
30
|
50
|
Aplicación:
1Procesamiento químico: La brida ciega 317/317L se utiliza ampliamente en plantas químicas para el manejo de sustancias corrosivas, ácidos y disolventes.Ofrece una excelente resistencia a una amplia gama de productos químicos corrosivos, lo que lo hace adecuado para aplicaciones como reactores químicos, tanques de almacenamiento y tuberías.
2Industria petroquímica: En la industria petroquímica, la brida ciega 317/317L encuentra aplicación en refinerías, plataformas offshore e instalaciones de procesamiento de petróleo y gas.Se utiliza en tuberías, intercambiadores de calor y equipos expuestos a ambientes corrosivos y altas temperaturas.
3Farmacéutica y biotecnología: La brida ciega 317/317L se utiliza en las industrias farmacéutica y biotecnológica que requieren equipos estériles y resistentes a la corrosión.Se utiliza en procesos como la fabricación de medicamentos., biorreactores y sistemas de procesamiento estériles.
4Alimentos y bebidas: la industria alimentaria y de bebidas depende de la brida ciega 317/317L por su resistencia a la corrosión y sus propiedades sanitarias.y sistemas de tuberías para la producción de alimentos, bebidas y productos lácteos.
5Generación de energía: en las centrales eléctricas, en particular las que utilizan combustibles fósiles, la brida ciega 317/317L se utiliza por su resistencia a ambientes de alta temperatura y gases de combustión corrosivos.Se puede encontrar en los sistemas de calderas, turbinas de gas y intercambiadores de calor.
6. Plantas de desalinización: La brida ciega 317/317L es adecuada para plantas de desalinización donde soporta las duras condiciones de los ambientes de agua salada y los altos niveles de cloruro.Se utiliza en sistemas de tuberías, bombas y equipos que participan en el proceso de desalinización.
