Yuhong Holding Group Co., LTD.
Lugar de origen: | China |
Nombre de la marca: | YUHONG |
Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Número de modelo: | F317L / UNS S31703/1,4449 |
Cantidad de orden mínima: | 1pc |
---|---|
Detalles de empaquetado: | PALETA, CAJA DE MADERA CONTRACHAPADA |
Tiempo de entrega: | 7days |
Condiciones de pago: | L/C, T/T |
Alta luz: | Rebordes de acero de la paleta de la espada,Rebordes ciegos de SA182 F317,1 |
---|

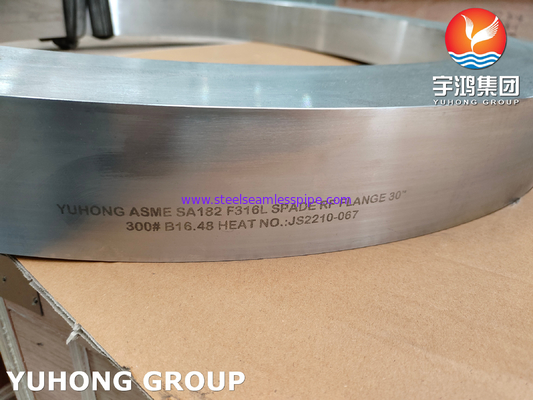

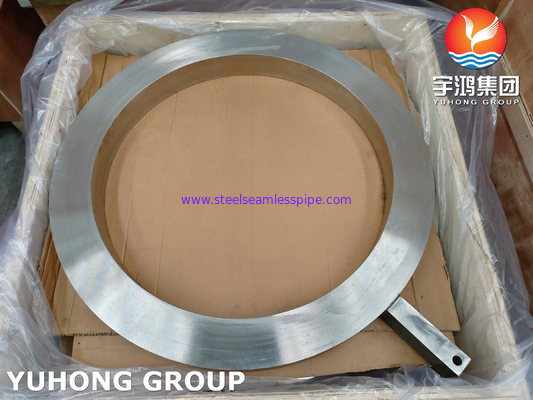

LA ESPADA PADDLE/BLANKS/BLINDS ENSANCHA SA182 F317L/UNS S31703/1,4449 B16.48
¿Cuál es un reborde de la espada?
El reborde de la espada es un pedazo de metal redondo con una pequeña etiqueta y se diseña ser insertado entre una junta de reborde y después ser afianzado con abrazadera firmemente en paso atornillando en los pernos. Esto se cierra del tubo y previene la contaminación cruzada entre los líquidos y permite que los ingenieros trabajen en la tubería.
Utilizado extensivamente en el aceite y las industrias de proceso químicas, un reborde de la espada se puede aplicar a otras industrias donde hay un requisito de cerrarse del flujo de un material en otro.
Un reborde de la espada se mantiene generalmente una posición de modo que el flujo normal pueda ocurrir. Una vez que el flujo necesita parar, el reborde de la espada se gira a la posición cercana y el tubo se obtura totalmente de modo que no hay flujo posible.
Generalmente, los rebordes de la espada están disponibles de acuerdo con especificaciones del API 590 y de ASTM 16,48 o hecho a los requisitos de cliente.
Grado equivalente de reborde de acero inoxidable de ASME SA182 F317L
ESTÁNDAR | WERKSTOFF NR. | UNS | JIS | EN |
SS 317 | 1,4449 | S31700 | SUS 317 | – |
SS 317L | 1,4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
Composición química del reborde de acero inoxidable de ASME SA182 F317L
Grado | C | Manganeso | Si | P | S | Cr | MES | Ni | FE |
SS 317 | 0,08 máximo | 2,0 máximos | 1,0 máximos | 0,045 máximo | 0,030 máximo | 18,00 – 20,00 | 3,00 – 4,00 | 11,00 – 15,00 | minuto 57,845 |
SS 317L | 0,035 máximo | 2,0 máximos | 1,0 máximos | 0,045 máximo | 0,030 máximo | 18,00 – 20,00 | 3,00 – 4,00 | 11,00 – 15,00 | minuto 57,89 |
Fuerza mecánica del reborde de acero inoxidable de ASME SA182 F317L
Densidad | Punto de fusión | Resistencia a la tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
7,9 g/cm3 | °C 1400 (°F) 2550 | PSI – 75000, MPa – 515 | PSI – 30000, MPa – 205 | el 35% |
7,9 g/cm3 | °C 1400 (°F) 2550 | PSI – 75000, MPa – 515 | PSI – 30000, MPa – 205 | el 35% |
Reborde de acero inoxidable de ASME SA182 F317L
Estándar | Clase | Diámetro | Diámetro del anillo de perno | Número de pernos | Tamaño del perno | Diámetro del agujero de perno |
---|---|---|---|---|---|---|
AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
COMO reborde 2129 | Tabla C | 95 | 67 | 4 | 13 | 14 |
Tabla D | 95 | 67 | 4 | 13 | 14 | |
Tabla E | 95 | 67 | 4 | 13 | 14 | |
Tabla F | 95 | 67 | 4 | 13 | 14 | |
Tabla H | 114 | 83 | 4 | 16 | 17 | |
Tabla J | 114 | 83 | 4 | 16 | 17 | |
ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
Reborde del ISO 7005 (estruendo) | PN6 | 80 | 55 | 4 | M10 | 11 |
PN10 | 95 | 65 | 4 | M12 | 14 | |
PN16 | 95 | 65 | 4 | M12 | 14 | |
PN20 | 90 | 60,5 | 4 | M14 | 16 | |
PN25 | 95 | 65 | 4 | M12 | 14 | |
PN40 | 95 | 65 | 4 | M12 | 14 |
Grado de acero inoxidable de la presión del reborde de ASME SA182 F317L
Temporeros. °F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
---|---|---|---|---|---|---|---|
-20 a 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Diversas clases de rebordes que podemos suministrar como abajo
1. rebordes del mocasín.
Los rebordes del mocasín tienen un coste inicial más bajo que los rebordes de soldadura del cuello porque requieren menos exactitud en cortar el tubo a la longitud, y proporcionan una mayor facilidad de la alineación en asamblea. Sin embargo, su fuerza calculada bajo presión interna es aproximadamente 2/3's la fuerza de los rebordes de soldadura del cuello, y su vida bajo cansancio es 1/3 más corto. Los rebordes del mocasín se limitan hasta los tamaños en 1500 libras al ½ 2 del 1/2”” estándar.
2. rebordes roscados
Los rebordes roscados se utilizan para los usos especiales. Pueden ser montados sin la soldadura y pueden ser utilizados en los servicios extremadamente de alta presión--en o cerca de la presión atmosférica--donde está esencial el acero de aleación para la fuerza. Los rebordes roscados no se adaptan para las condiciones que implican tensiones de la temperatura o de flexión, o bajo condiciones cíclicas donde la salida a través de los hilos puede ocurrir.
3. rebordes del cuello de la soldadura
Los rebordes del cuello de la soldadura tienen un eje de largo afilado y una transición gradual del grueso en la región de la soldadura de extremo que se une a los al tubo. El eje afilado proporciona el refuerzo importante al reborde y la resistencia a servir. Este tipo de reborde se prefiere para las condiciones severas del servicio resultando de alta presión, de bajo cero o temperaturas altas.
4. rebordes ciegos
Los rebordes ciegos se utilizan para anular los finales de las aberturas de la tubería, de las válvulas y del recipiente del reactor. Los rebordes ciegos pueden manejar la alta tensión del cargamento interno de la presión y del perno puesto que las tensiones máximas en el reborde ciego son tensiones de flexión en el centro.
5. rebordes de la soldadura del zócalo
Los rebordes de la soldadura del zócalo fueron desarrollados para el uso en la tubería de alta presión tamaño pequeño. Con una soldadura interna, los rebordes de la soldadura del zócalo son más fuertes y tener mayor fuerza de cansancio que dobles soldando con autógena un reborde del mocasín. Las condiciones agujereadas lisas pueden ser logradas fácilmente moliendo la soldadura interna. Este reborde es de uso general en la instalación de tubos del proceso químico.
6. Lap Joint Flanges
Utilizan a Lap Joint Flanges con los trozos de la junta de revestimiento. Los rebordes de la junta de revestimiento son de uso general en carbono o los sistemas aflautados de acero poco aleados que necesitan ser desmontados con frecuencia para la inspección y la limpieza. No deben ser utilizados en ninguna puntos donde ocurren las tensiones de flexión severas.
Uso
