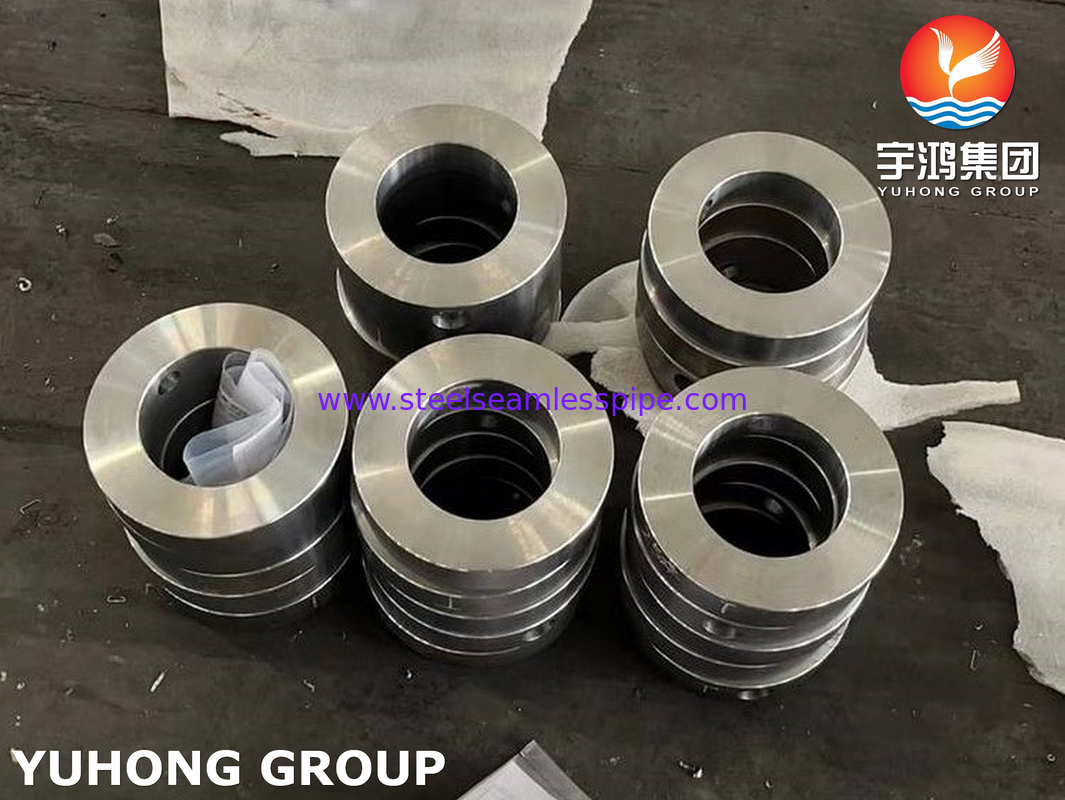

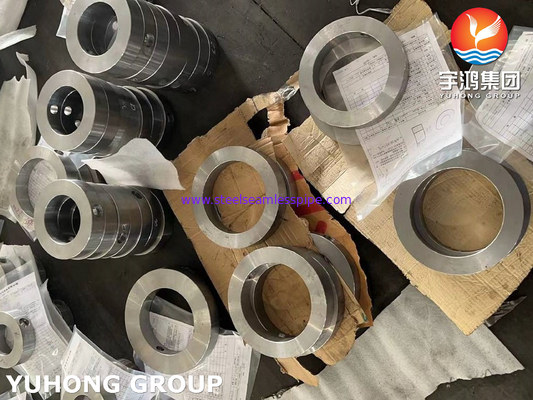

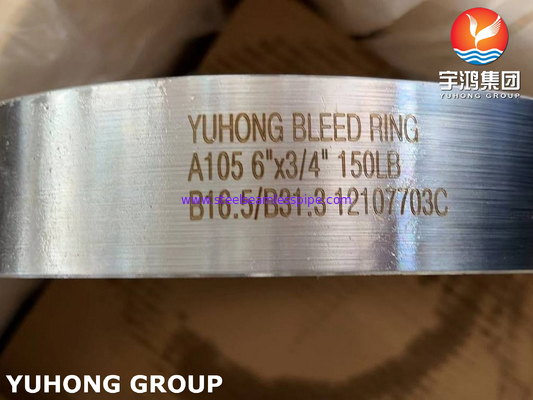

El anillo de sangrado forjado con brida de acero al carbono Anillo de goteo Anillo de descarga Anillo A105

El anillo de sangrado forjado con brida de acero al carbono Anillo de goteo Anillo de descarga Anillo A105

A. Noanillo de sangrado, también conocido comoanillo de goteoo bienel sangrado de la brida, es un componente especializado comúnmente utilizado en sistemas de tuberías para permitir la ventilación, drenaje o muestreo seguros de fluidos de proceso.Por lo general, se instala entre las bridas de una tubería y tiene un pequeño orificio para proporcionar acceso al contenido de la tuberíaLos anillos de sangrado también conocidos como anillos de goteo se colocan dentro de los pernos circulares entre las bridas, principalmente para drenar o expulsar el exceso de líquido a través de una válvula,así minimizando los efectos de la corrosión en las tuberías de aceroLos anillos de sangrado se pueden suministrar con grifos roscados o soldados con enchufe y para la configuración de articulaciones de cara elevada o tipo anillo (RTJ), tanto masculinas como femeninas.48.

Características de un anillo de sangre:

1. Forma de las piezas: Por lo general es circular con un orificio radial para fijar válvulas, medidores u otros instrumentos.
2. El material: Los materiales comunes incluyen acero inoxidable, acero al carbono y otras aleaciones adecuadas para las condiciones de funcionamiento del sistema
3. Diseño: El anillo de sangrado se coloca entre dos bridas y contiene orificios de pernos que se alinean con las bridas de la brida, lo que garantiza una instalación segura y a prueba de fugas.

Uso común:

1. Ventilación: Permite la liberación segura de gas o aire atrapados en el sistema.
2. Desagüe: Se utiliza para drenar el líquido de la tubería sin desmontar el sistema.
3. Muestreo: Proporciona acceso para tomar muestras de líquido para su análisis.
4. Conexiones de instrumentos: Puede utilizarse como punto de conexión para manómetros, válvulas de alivio u otros instrumentos.

Beneficios:

• Fácil de instalar y quitar.
• Evita la necesidad de modificaciones más invasivas en la tubería.
• Aumenta la seguridad del sistema facilitando el manejo controlado de fluidos.

Aplicaciones típicas:

• Petróleo y gasoductos.
• Plantas químicas y petroquímicas.
• Instalaciones de generación de energía.
• Sistemas de tratamiento de aguas y aguas residuales.

Material y grado de los anillos de sangrado
