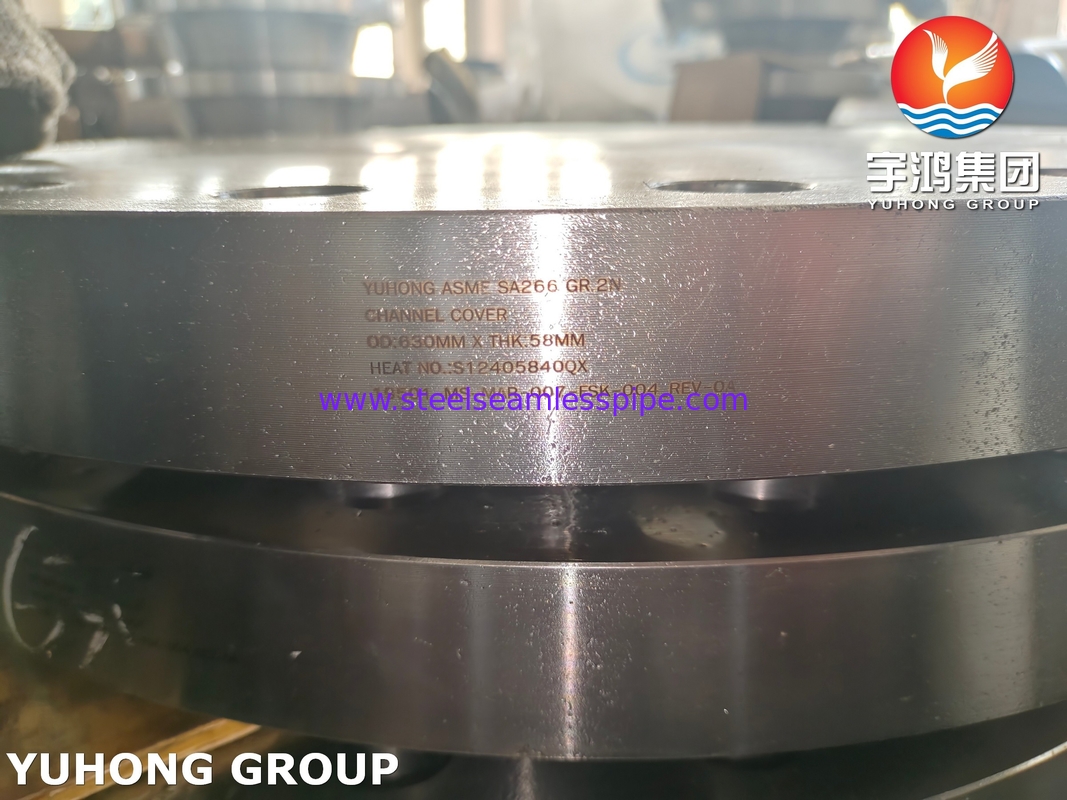

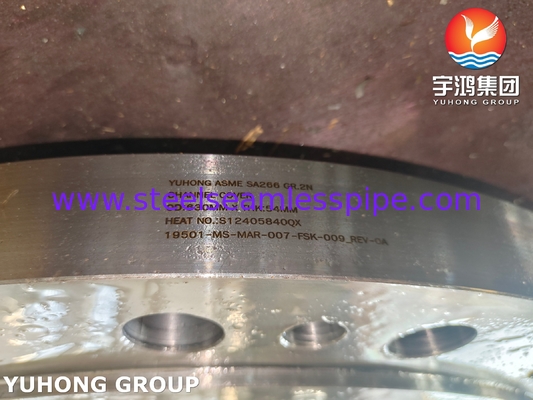

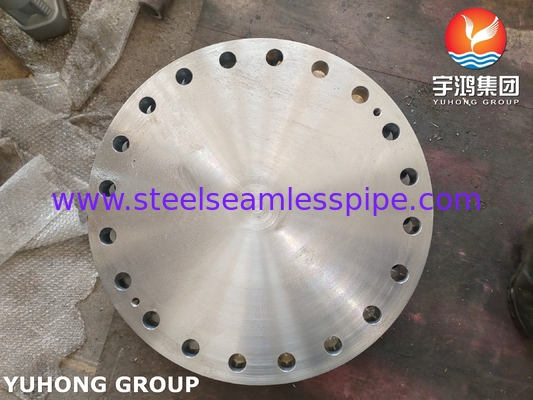

Las partes del intercambiador de calor ASTM A266 ASME SA266 GR.2N
Definición:
Una cubierta de canal es una cubierta utilizada para cerrar o proteger canales en equipos (como canales de fluidos, canales de cable o canales de estructura mecánica).Se utiliza ampliamente en equipos industrialesSu función principal es prevenir la entrada de objetos extraños, garantizar la seguridad operativa o mantener el sellado del sistema.
Función principal:
1Protección:
- Evite que los contaminantes externos como el polvo, los desechos y el líquido entren en el interior del canal.
- evitar que el personal toque accidentalmente las zonas peligrosas (como piezas giratorias, altas temperaturas o componentes eléctricos).
2. Sellado:
- En los sistemas de fluidos (como bombas y válvulas), la cubierta del canal asegura que el canal esté sellado para evitar fugas.
- En equipos eléctricos, proporciona protección contra el polvo y el agua (como el grado de protección IP).
3Apoyo estructural:
- En algunos diseños, la cubierta puede utilizarse como un componente estructural para aumentar la rigidez o estabilidad del canal.
Escenarios de aplicación comunes:
1Bombas y compresores
- Cubrir los canales de entrada y salida del fluido para asegurar el sellado y proteger el impulsor interno o el rodamiento (como la cubierta voluta de un canal de una bomba centrífuga).
2Intercambiador de calor:
- Cierre el canal de flujo del líquido de refrigeración o del medio térmico para evitar pérdidas de calor o contaminación.
3Equipo eléctrico:
- Las cubiertas de los conductos de los cables o de los gabinetes de control para proteger los cables y cumplir con las normas de seguridad.
4- Edificios e infraestructuras:
- Cubre los conductos de drenaje y de ventilación para evitar el bloqueo o la entrada de sustancias extrañas.
5. Equipos mecánicos:
- Las cubiertas protectoras de equipos como las máquinas herramienta y las cintas transportadoras para garantizar un funcionamiento seguro.
Material y diseño:
El material:
- Metales: acero inoxidable (resistente a la corrosión), aluminio (ligero), acero al carbono (alta resistencia).
Requisitos de composición química
| Punto de trabajo |
Requisitos químicos para la norma ASTM A266, % |
| Gr. 1 y 2 |
Grado 3 |
Gr. 4 |
| C. Las |
≤ 030 |
≤ 035 |
≤ 030 |
| En |
0.40 ~ 1.05 |
0.80 a uno.35 |
0.80 a uno.35 |
| P |
≤ 0025 |
≤ 0025 |
≤ 0025 |
| El S |
≤ 0025 |
≤ 0025 |
≤ 0025 |
| Sí, sí. |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
Propiedades mecánicas
Las demás:
Requisitos |
Gr. 1 |
Gr. 2 y 4 |
Grado 3 |
T.S. Min.
Se aplican las reglas siguientes: |
60 ~ 85
[415 hasta 585] |
70 ~ 95
[485 ~ 655] |
75 ~ 100
[Páginas 515 a 690] |
Y.S. mínimo.
Se aplican las reglas siguientes: |
30
[205] |
36
[50] |
37.5
[60] |
EL. en 2" o
Se trata de una
Min. % |
23
El número de personas afectadas |
20
[18] |
19
[17] |
|
R.O.A.
Min. %
|
38 |
33 |
30
|
Características del diseño:
- Diseño extraíble (para facilitar el mantenimiento y la inspección).
- Con junta de sellado o estructura de enganche (sellado mejorado).
- Ventana transparente (para observar el estado de funcionamiento interno).
Normas relacionadas:
- Equipos industriales: ASME B31.3 (tuberías de proceso), ISO 13857 (protección de la seguridad mecánica).
- Protección eléctrica: IEC 60529 (grado de protección IP).
- Edificio: EN 1433 (norma de carga para la cubierta de los canales de drenaje).
Consideraciones de selección:
1Condiciones ambientales: resistencia a la corrosión (entorno químico), resistencia a altas temperaturas (sistema de calderas).
2Requisitos de carga: necesidad de soportar el pisoteo del personal o la presión del equipo (como la cubierta de los canales industriales).
3Conveniencia de mantenimiento: ¿Es necesario desmontarlo con frecuencia para su inspección?
4- Cumplimiento: cumple con las certificaciones de seguridad y calidad de la industria (como CE, UL).
Ejemplo:
- Capa del canal de la bomba centrífuga: generalmente fundido en acero inoxidable, fijado por pernos, con un sello incrustado en el interior para evitar la fuga de líquido.
- Capa de la cavidad del cable: material de plástico o metal ligero con textura antideslizante, fácil de abrir rápidamente durante el mantenimiento diario.
