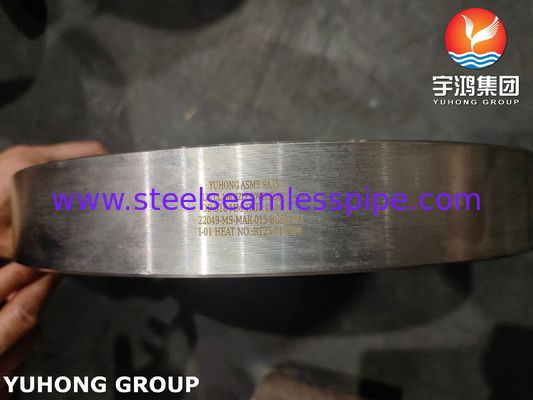

ASME SA350 LF2 Clase 1 Flange de cubierta de boquilla, flanges forjados a baja temperatura

Forjas de Baja Temperatura , Brida de Cubierta de Boquilla Forjada ASTM A350 Grado LF2 Clase 1

ASME SA350 LF2 Clase 1 es una especificación de forja de acero al carbono de baja temperatura diseñada específicamente para bridas, accesorios, válvulas y componentes de presión que operan en servicio criogénico.

Especificación de la Brida de Cubierta de Boquilla ASTM A350/ASME SA350 LF2 CLASS1

1. Material: SA350 LF2

• Composición base: Acero de bajo carbono aleado con Níquel (Ni) para mejorar la tenacidad a baja temperatura. El contenido típico de Ni es 0.40-1.06%.

• Propósito: El níquel desplaza la Temperatura de Transición Dúctil-Frágil (DBTT) del material hacia abajo, evitando la fractura frágil a temperaturas bajo cero.

• Forma: Suministrado como forjas (no fundiciones ni placas).

2. Clase: Clase 1

• Requisito crítico: Esto designa la temperatura de servicio más baja para la que el material está certificado.

• Clasificación de temperatura: -46°C (-50°F). El material debe demostrar una tenacidad al impacto adecuada (mediante pruebas Charpy V-notch) a esta temperatura.

• Pruebas: Se realizan pruebas obligatorias de impacto Charpy V-notch a -46°C (-50°F) en cada lote de calor. Se deben cumplir estrictos requisitos mínimos de absorción de energía promedio (por ejemplo, 20 J promedio para tamaños estándar)

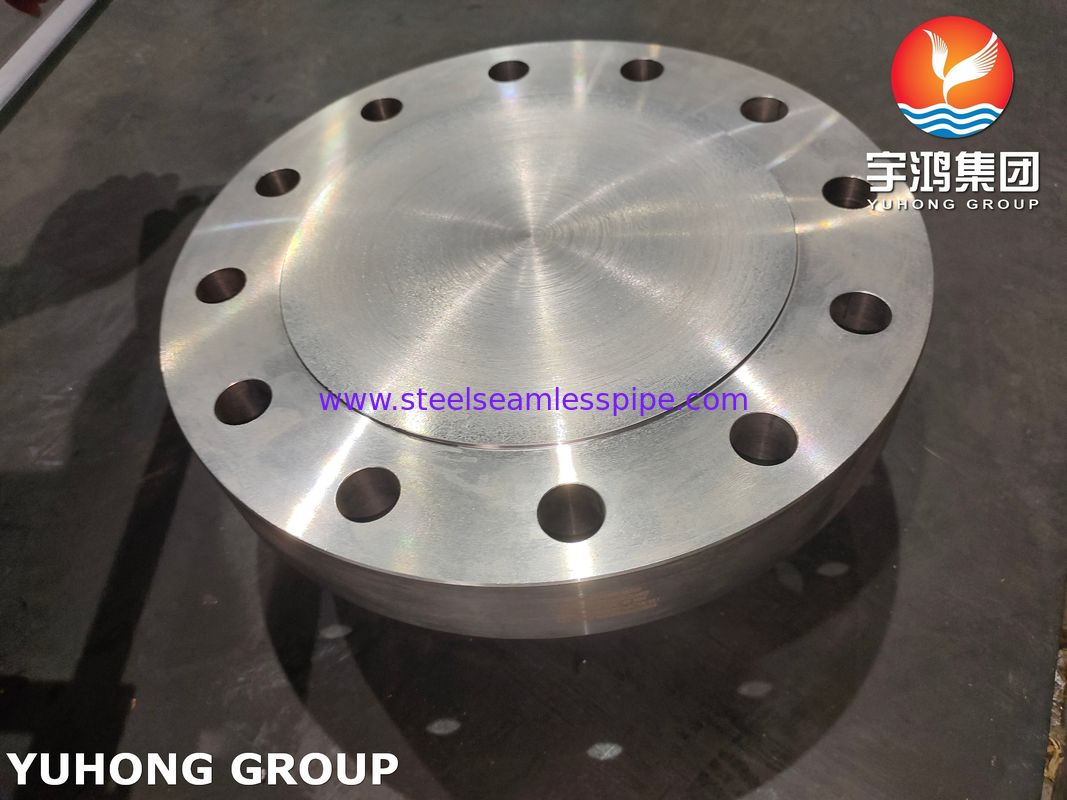

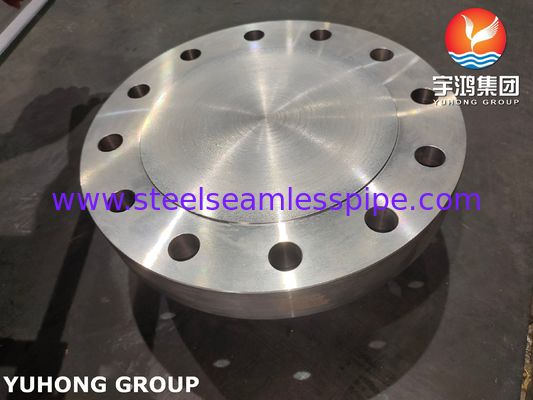

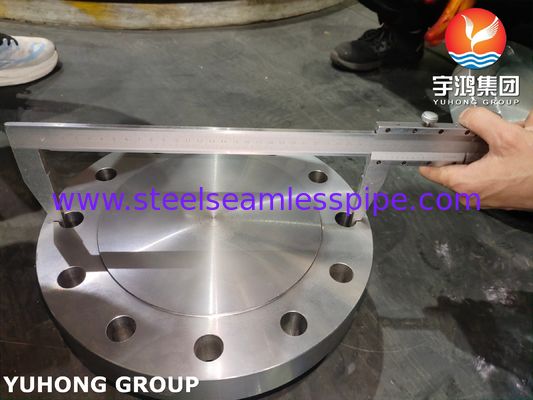

3. Componente: Brida de Cubierta de Boquilla

• Función: Esta es esencialmente una brida ciega especializada (ASME B16.5 Tipo: Ciega) utilizada para sellar el extremo de una boquilla en un recipiente a presión, intercambiador de calor o sistema de tuberías.

• Propósito:

  • Aislar secciones para mantenimiento, inspección o seguridad.

  • Proporcionar futuros puntos de conexión ("cubiertas de boquilla" son a menudo temporales).

  • Servir como sellos permanentes en boquillas no utilizadas.

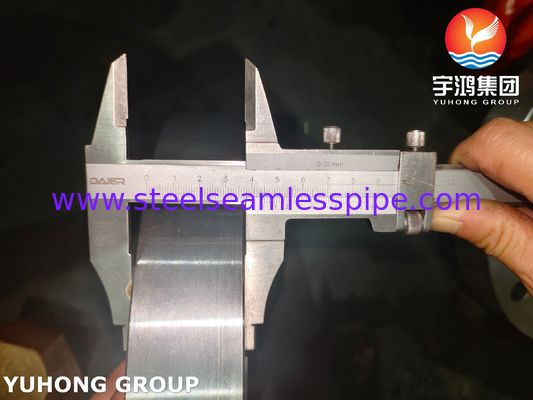

• Diseño: Fabricado según las dimensiones y clasificaciones de presión especificadas en normas como ASME B16.5 (Bridas de Tuberías y Accesorios Bridados) o ASME B16.47 (Bridas de Gran Diámetro). Las características clave incluyen orificios para pernos, caras (por ejemplo, cara realzada - RF, junta tipo anillo - RTJ) y espesor clasificado para presión.

Composición Química de la Brida de Cubierta de Boquilla ASTM A350 LF2

Propiedades Mecánicas de la Brida de Cubierta de Boquilla ASTM A350 LF2

Características y Requisitos Clave

• Tenacidad a Baja Temperatura: La razón principal para especificar SA350 LF2 Cl. 1. Asegura la resistencia a la fractura frágil a -46°C/-50°F.

• Clasificación de Presión: La capacidad de presión de la brida a varias temperaturas se define por su clasificación ASME B16.5/B16.47 (por ejemplo, Clase 150, 300, 600, 900, 1500, 2500). El material LF2 Cl.1 debe ser adecuado para la presión/temperatura de diseño.

• Tratamiento Térmico: Las forjas suelen ser normalizadas o normalizadas y templadas para lograr la estructura de grano, las propiedades mecánicas y la tenacidad al impacto requeridas.

• Pruebas de Impacto Obligatorias: Como se mencionó, se requiere la prueba Charpy a -46°C/-50°F para cada lote de calor.

• NDE (Examen No Destructivo): Requiere pruebas ultrasónicas (UT) al 100% para detectar defectos internos. La inspección de la superficie (MT o PT) también es una práctica común.

• Propiedades Químicas y Mecánicas: Debe cumplir con los límites de composición estrictos y los requisitos de resistencia a la tracción/fluencia definidos en SA-350.

Aplicaciones:

• Instalaciones de Gas Natural Licuado (GNL): Tuberías, tanques de almacenamiento, unidades de procesamiento.

• Plantas de Refrigeración y Criogénicas: Sistemas de amoníaco, plantas de etileno, unidades de separación de aire.

• Petroquímica y Procesamiento de Gas: Equipos que manejan gases o líquidos fríos.

• Generación de Energía: Ciertos componentes en sistemas criogénicos.

• Recipientes a Presión e Intercambiadores de Calor: Cierres de boquillas en recipientes que operan por debajo de -29°C.
