Las medidas de seguridad se aplican a los vehículos de las categorías A, B y C.

Las partes de las válvulas de acero inoxidable de las que se trate deberán estar equipadas con una válvula de acero inoxidable.Las normas de la UNS S32100Flancos de laca de acero forjado

Las partes de las válvulas de la válvula de escape deberán estar equipadas con una válvula de escape.para un sistema de tuberías de alta temperatura donde se necesita la flexibilidad y la fácil alineación de una brida suelta, y el material debe resistir la corrosión intergranular después de la soldadura.

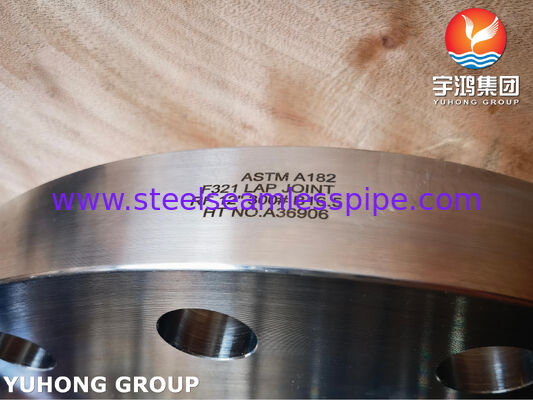

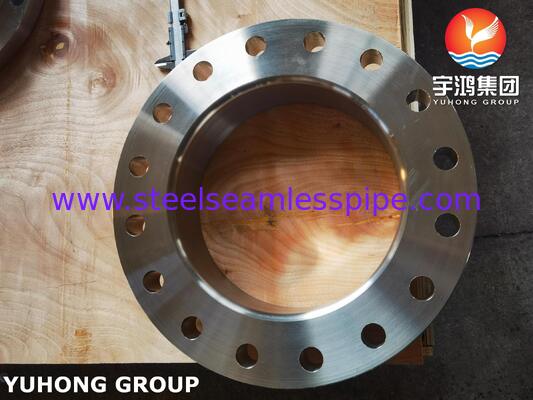

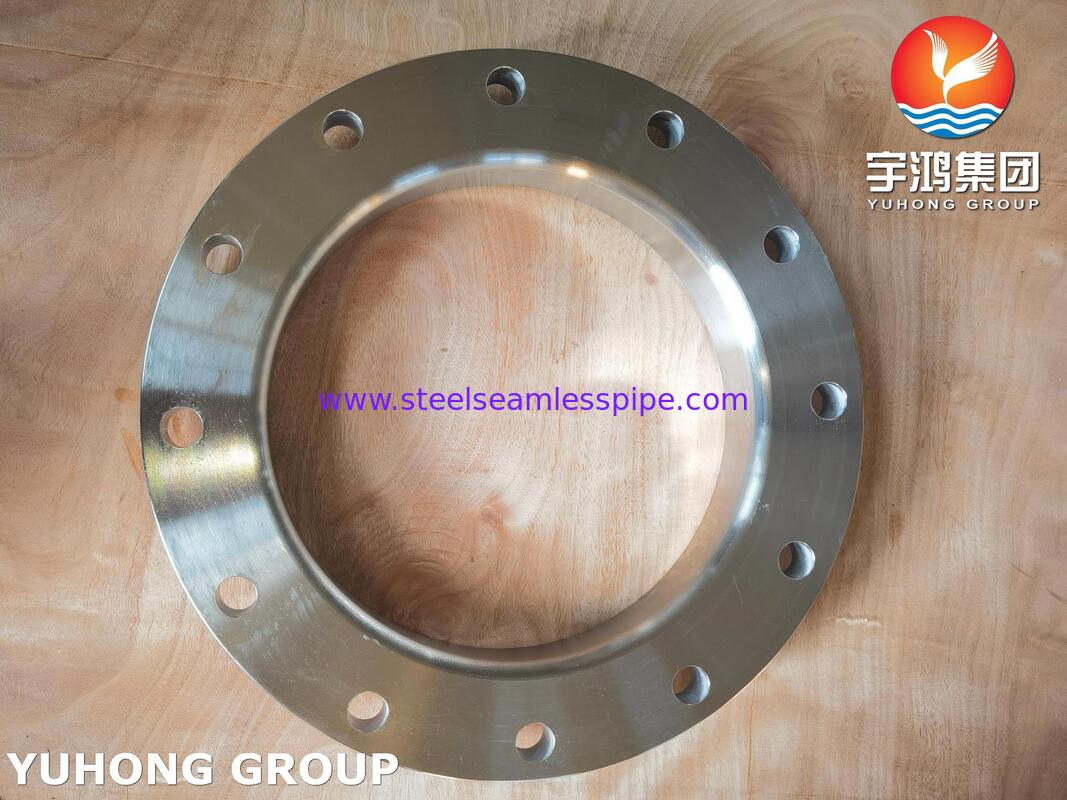

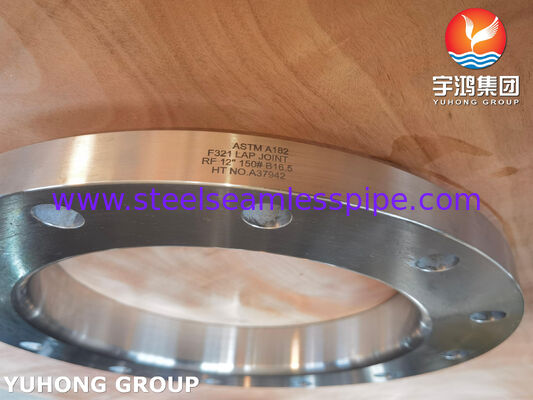

Una brida de la articulación de la vuelta no es un componente de una sola pieza como una brida de cuello de soldadura o brida de deslizamiento. Es un conjunto de dos partes que consta de: 1.Esta pieza está hecha de ASTM A182 F321.. Se parece a una brida Slip-On, pero tiene un radio en el orificio en la cara trasera. 2. El extremo del taco: Este es un pedazo separado y corto de tubería que se soldó a la tubería.Tiene un labio curvo que coincide con el radio en el anillo de la brida.

¿Por qué F321 para el servicio de alta temperatura?

1Resistencia a la sensibilización:

El extremo de la culata requiere soldadura con la tubería. Si usas una culata estándar de 304, el calor de la soldadura podría sensibilizar el material, haciéndolo susceptible a la corrosión.La estabilización de titanio del F321 evita esto..

2Integridad a altas temperaturas:

El anillo de la brida en sí, aunque no está en contacto con el fluido de proceso, está expuesto al calor ambiente que irradia desde la tubería.F321 mantiene sus propiedades mecánicas e integridad estructural en este ambiente caliente mejor que los grados no estabilizados.

Ventajas del diseño de la articulación de la cintura

• Fácil de alinear: debido a que el anillo de la brida gira, los orificios de los tornillos son increíblemente fáciles de alinear,que es una ventaja importante en la construcción de campo o cuando se conecta a equipos con bridas que tienen orificios fijos de pernos.

• Ahorro de costos en sistemas de alta aleación: puede utilizar un material menos costoso para el anillo de brida (por ejemplo, acero al carbono) mientras que las partes mojadas (el extremo del tobillo y la tubería) están hechas de la aleación costosa.Sin embargo, en este caso específico (F321), ambas partes serían probablemente F321 para una solución completa a alta temperatura.

• Inventario reducido: Un conjunto de anillos de brida puede usarse con extremos de taco de diferentes esquemas (espesores de pared), siempre que el orificio del anillo sea lo suficientemente grande.

Aplicaciones

• Intercambiadores de calor: se utilizan con frecuencia en los canales y capas de los intercambiadores de calor donde la expansión térmica y la necesidad de desmontaje frecuente para la limpieza son comunes.La brida suelta puede soportar mejor las tensiones térmicas que una fija, y el material F321 resiste las temperaturas de funcionamiento.

• Tubería de horno y líneas de supercalentamiento: Cualquier sistema de tuberías que funcione constantemente por encima de 800 °F (427 °C).

• Sistemas de escape de aeronaves y aeroespaciales: donde el alto calor y la vibración son factores.

• Instalaciones químicas y petroquímicas: En procesos que implican altas temperaturas, especialmente donde la corrosión acuosa no es la principal preocupación, sino la resistencia a altas temperaturas.
