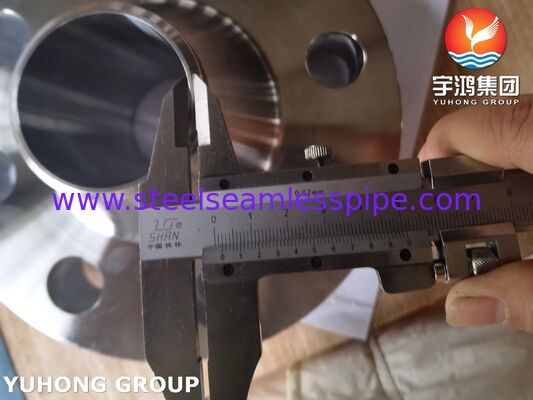

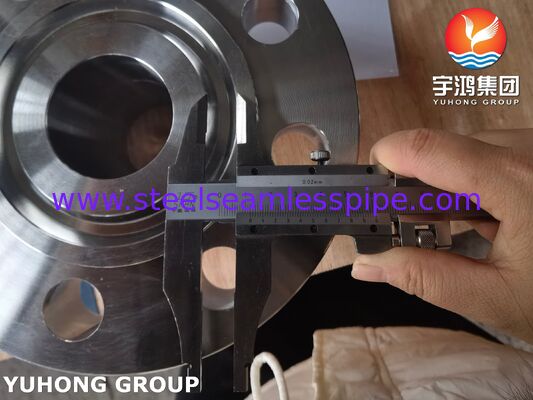

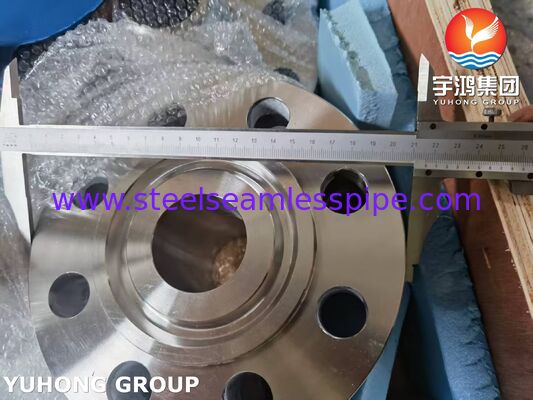

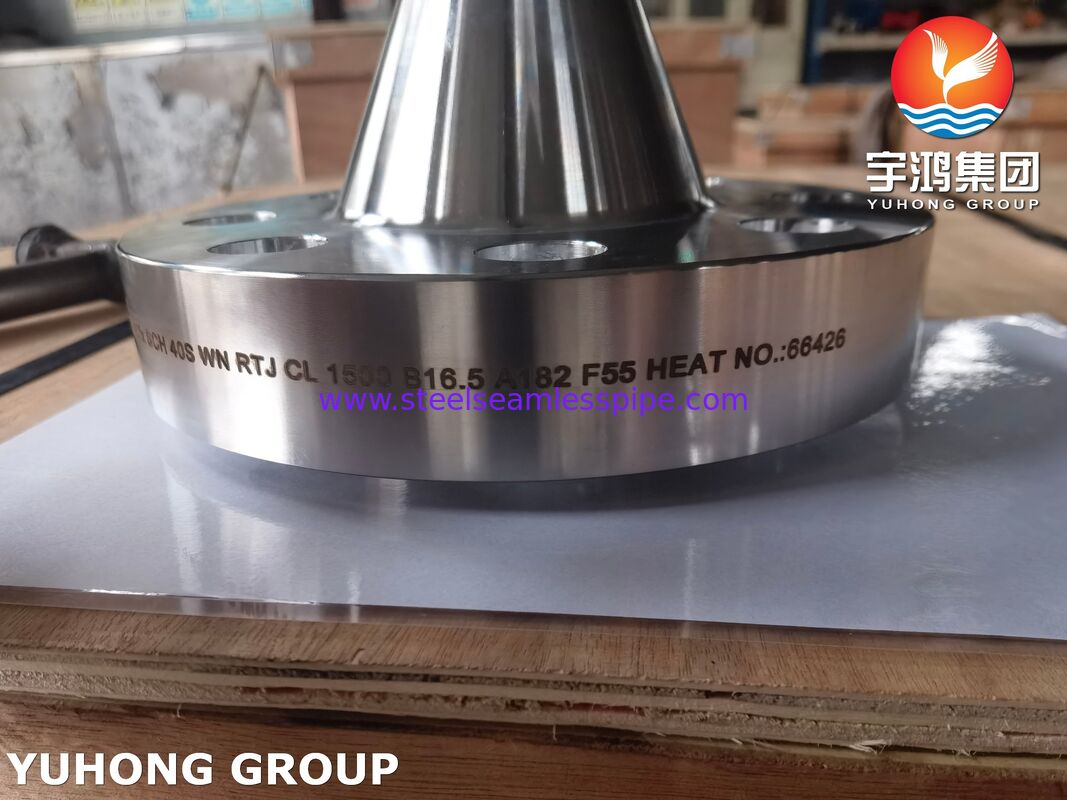

Brida de acero súper dúplex ASTM A182 F55 / 1.4501 / S32760 Brida súper dúplex 2507 WNRTJ

BRIDA WNRTJ ASTM A182 F55, BRIDA DE ACERO INOXIDABLE SUPER DÚPLEX UNS S32760

Brida de Acero Super Dúplex ASTM A182 F55 Weldneck RTJ es un componente forjado de alto rendimiento diseñado para servicio crítico en entornos extremos. Esta brida presenta una microestructura super dúplex que ofrece casi el doble de la resistencia a la fluencia del acero inoxidable estándar, al tiempo que proporciona una resistencia excepcional a la picadura, la corrosión en hendiduras y el agrietamiento por corrosión bajo tensión de cloruros. El diseño de cuello de soldadura incorpora un cubo largo y cónico que distribuye la tensión y permite soldadura a tope de penetración completa, asegurando la integridad estructural bajo alta presión. La cara RTJ (junta de tipo anillo) presenta una ranura mecanizada de precisión que comprime una junta metálica para formar un sello hermético metal-metal, lo que la hace obligatoria para aplicaciones de alta presión y alta temperatura en petróleo y gas, marinos y procesamiento químico.

Grado Equivalente de Brida de Acero Super Dúplex ASTM A182 F55 / S32760

Composición Química % de Brida de Acero Super Dúplex ASTM A182 F55 / S32760

Propiedades mecánicas de Brida WNFF de Acero Super Dúplex ASTM A182 F55

Estas son las condiciones específicas que dictan el uso de la cara de brida RTJ:

1. Alta Presión y Alta Temperatura (Servicio Severo)
RTJ es estándar para las clases de presión ASME 600# y superiores (específicamente 900#, 1500# y 2500#). En estas clases, la presión interna es tan alta que las juntas estándar (utilizadas en bridas RF/FF) se extruirían de la unión o saldrían disparadas. La junta de anillo metálico utilizada en las caras RTJ sella deformándose dentro de la ranura, creando un sello que es más fuerte que la propia pared de la tubería.

2. Junta de Tipo Anillo
Las bridas RTJ utilizan una junta metálica (ovalada u octogonal), mientras que las bridas RF utilizan una junta enrollada en espiral blanda/compuesta.

Use RTJ cuando: Necesite contener fluidos, gases o hidrocarburos letales a alta velocidad donde una junta estándar fallaría.

3. Condiciones Cíclicas Críticas
En entornos con fluctuaciones extremas de temperatura o vibración (comunes en plataformas marinas y cabezales de pozos), la tensión de los pernos puede relajarse. Las ranuras RTJ están diseñadas para mantener el sello incluso si ocurre estiramiento de los pernos, mientras que las conexiones RF dependen completamente de la compresión constante de la junta.

4. Estándares de la Industria (API)
RTJ es obligatorio en la industria del petróleo y gas para colectores de perforación, árboles de Navidad (cabezales de pozos) y líneas de estrangulamiento/mantenimiento según las especificaciones API 6A.

Característica de la cara de la brida -- Tipo RTJ (Junta de Tipo Anillo)

• Tipo de Junta: Las bridas RTJ utilizan una junta de anillo metálico (ovalada u octogonal) que se asienta en una ranura mecanizada en la cara de la brida.

• Mecanismo de Sellado: Cuando se aprietan los pernos de la brida, la junta metálica se comprime en la ranura, deformándose ligeramente para crear un sello metal-metal.

• Aplicación: Las caras RTJ están diseñadas específicamente para servicios de alta presión y alta temperatura. Son obligatorias en muchas aplicaciones de cabezales de pozos y colectores de petróleo y gas.

• Estándares: Las dimensiones de la ranura están estandarizadas (típicamente según API 6A o ASME B16.5) para aceptar números de junta de anillo específicos (por ejemplo, R24, R31, etc.).

Aplicación

• Petróleo y Gas Marinos: Tuberías de superficie y submarinas, sistemas de colectores y risers.

• Procesamiento Químico: Manejo de cloruros, ácidos y catalizadores agresivos.

• Plantas de Desalinización: Unidades de ósmosis inversa de alta presión.

• Entornos Marinos: Ejes y mamparos donde la corrosión por agua de mar es un factor.
