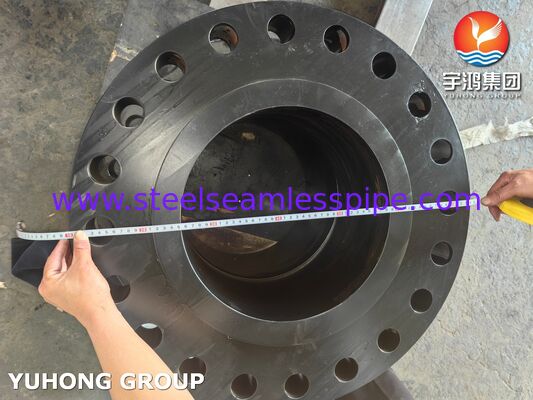

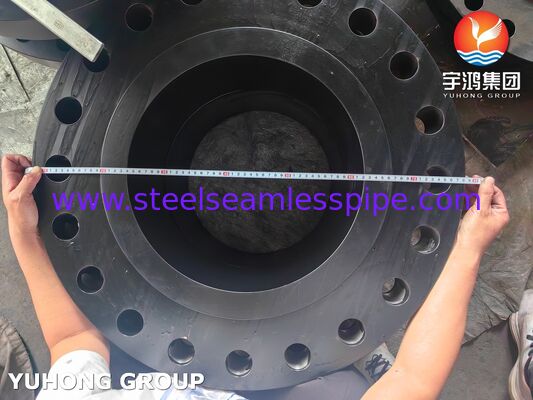

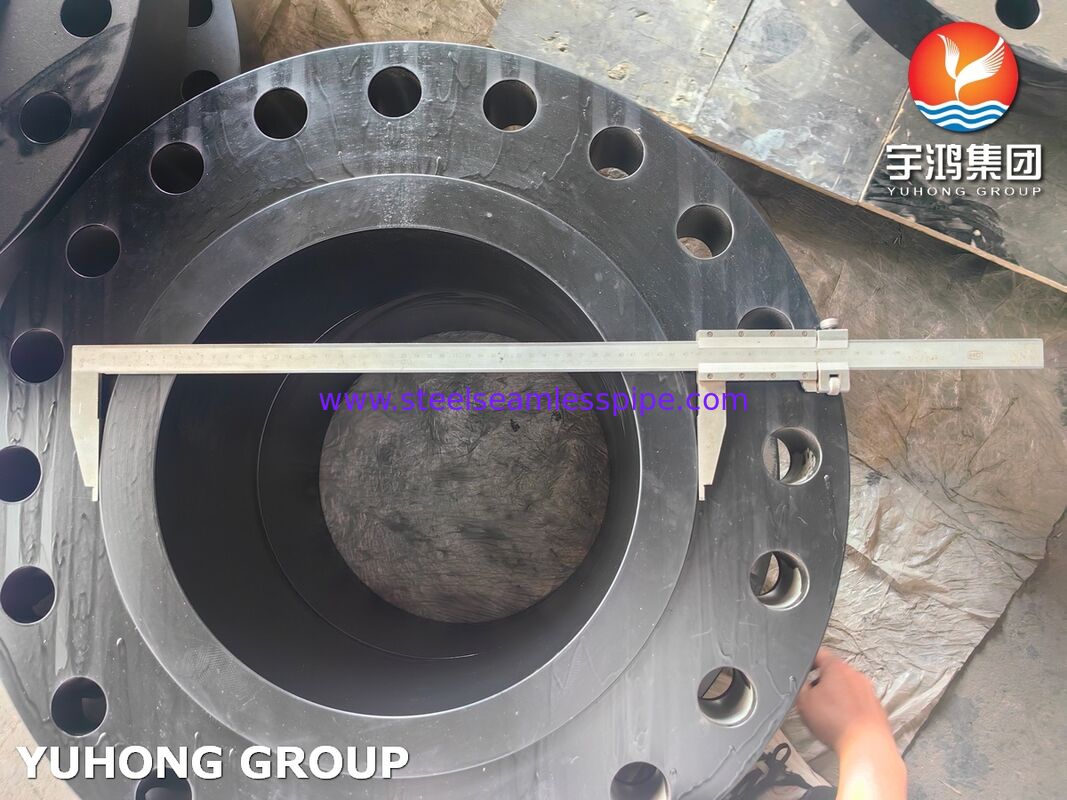

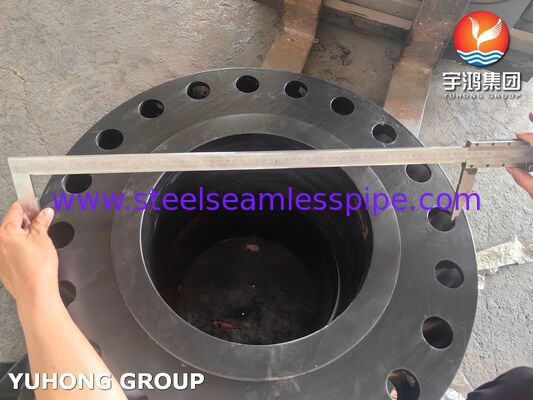

Brida de acero al carbono ASTM A694 F56 WNRF / Brida de cuello soldado para servicio de alta presión

Brida de acero al carbono ASME B16.5 ASTM A694 / ASME SA694 WNRF

Brida de acero al carbono ASTM A694 F56 son forjas de alta resistencia y con pruebas de impacto diseñadas para servicio de alta presión y temperatura moderada-baja, particularmente en los sectores de oleoductos y gasoductos y cabezales de pozo. Su principal fortaleza es la compatibilidad con tuberías API 5L X52-X65, combinada con pruebas de impacto obligatorias y la capacidad de cumplir con NACE MR0175 para servicio agrio. Cuando se combinan con el diseño de cuello de soldadura ASME B16.5, ofrecen una solución confiable y conforme a los códigos para sistemas de tuberías críticos.

Composición química % de brida de acero al carbono ASTM A694 F56 WNRF

Dimensiones de la brida ASTM A694 / ASME SA694

¿Por qué elegir esta combinación sobre A105?

Muchos ingenieros seleccionan las bridas ASTM A694 F56 por estas razones:

• Coincidencia de resistencia
  Cuando la tubería conectada es API 5L X56 (límite elástico 56 ksi), una brida A105 (límite elástico 36 ksi) se convertiría en el componente limitante de presión. F56 alinea el límite elástico de la brida con el de la tubería.

• Tenacidad al impacto
  Las forjas A694 se someten típicamente a pruebas de impacto (muesca en V de Charpy) para garantizar un comportamiento dúctil a bajas temperaturas, a menudo requerido para instalaciones árticas, submarinas o con protección contra el invierno. A105 no se somete a pruebas de impacto automáticamente.

• Compatibilidad con servicio agrio
  Muchos proyectos especifican A694 F56 con restricciones de dureza NACE MR0175/ISO 15156 (≤22 HRC) para entornos con H₂S. Las bridas A105 a menudo requieren un procesamiento separado y más restrictivo para cumplir estos límites.

• Integridad estructural
  El buje de cuello de soldadura proporciona una transición gradual de tensiones y permite la inspección radiográfica completa de la soldadura. Esto es obligatorio en aplicaciones críticas donde no se permitiría una brida deslizante o de encaje.

Aplicaciones

• Petróleo y Gas – Upstream y Midstream

El usuario principal. Estas bridas se encuentran en cabezales de pozo de alta presión, sistemas de recolección y oleoductos de transmisión de larga distancia.

• Procesamiento petroquímico y químico

Se utilizan en bucles de reactores de alta presión, unidades de hidroprocesamiento y tuberías de servicio severo donde la carga cíclica o las bajas temperaturas son factores.

• Generación de energía

Particularmente en plantas de ciclo combinado, líneas de vapor de alta presión y sistemas de agua de alimentación de calderas que requieren componentes forjados con alto límite elástico y resistencia a la fatiga.

• Offshore y Submarino

Las plataformas, FPSO y los manifolds submarinos dependen de estas bridas debido a su combinación de alta resistencia, tenacidad al impacto y sellado confiable en condiciones extremas.
