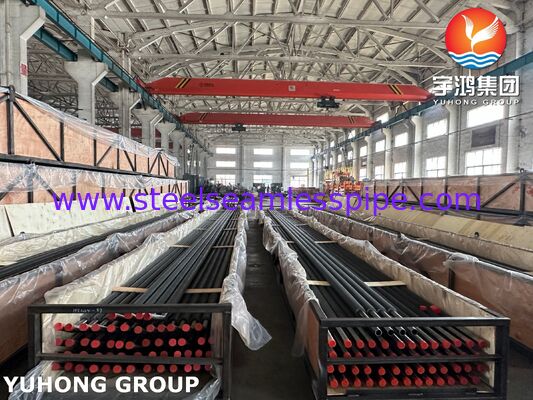

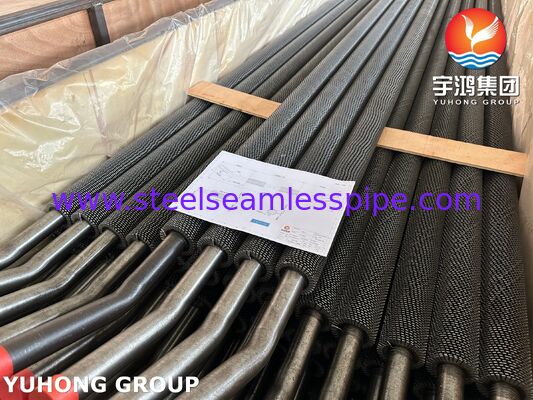

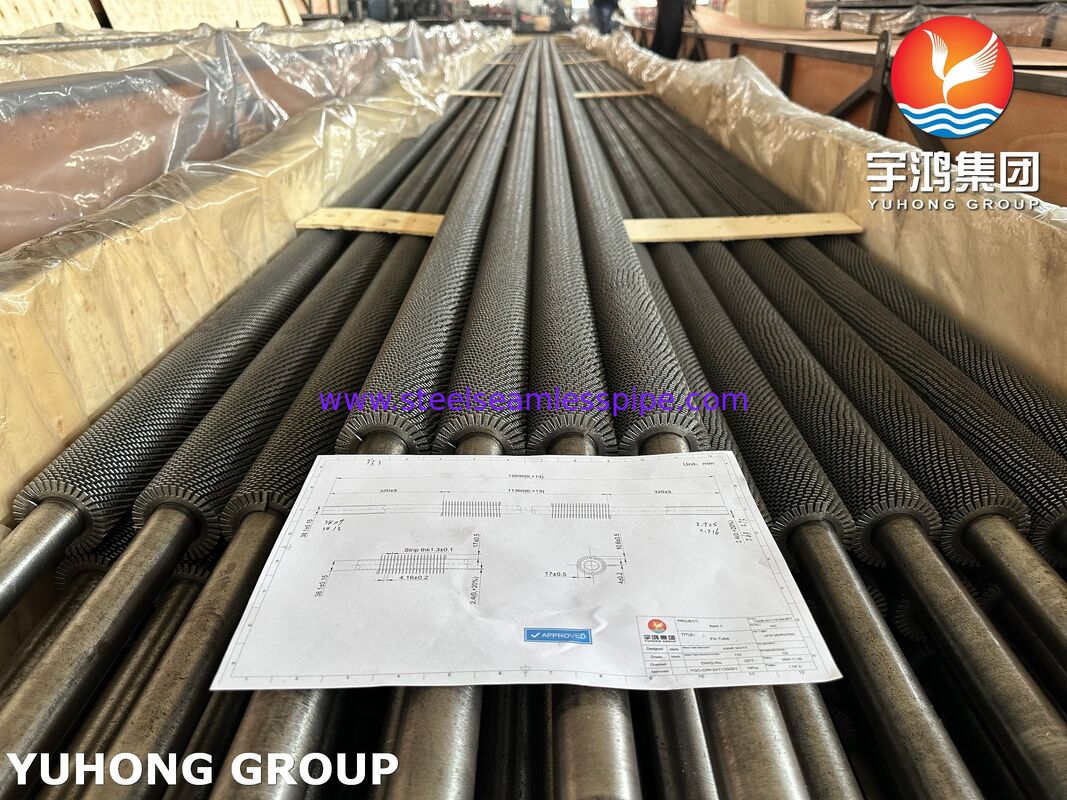

Fabricante de tubos con aletas dentadas ASTM SA213 T22
Descripción general del producto
Los tubos con aletas dentadas ASTM SA213 T22 son componentes de transferencia de calor de primera calidad diseñados para entornos de servicio de alta temperatura y alta presión. Fabricados con tubos de acero de aleación ferrítica sin costura ASTM SA213 Grado T22 y equipados con aletas dentadas soldadas continuamente, estos tubos se utilizan ampliamente en calderas, economizadores, calentadores de aire, unidades de recuperación de calor residual, plantas petroquímicas e instalaciones de generación de energía.
El diseño de aletas dentadas mejora el rendimiento térmico al alterar la capa límite de los gases que fluyen, creando una mayor turbulencia y mejorando la eficiencia de la transferencia de calor por convección. Combinados con la excelente resistencia a la fluencia y a la oxidación del acero de aleación ASTM SA213 T22, estos tubos con aletas brindan un funcionamiento confiable a largo plazo en aplicaciones industriales exigentes.
¿Qué son los tubos con aletas dentadas?
Los tubos con aletas dentadas se fabrican soldando aletas con muescas especiales (dentadas) en la superficie externa de un tubo en un patrón helicoidal continuo. El perfil de aleta segmentado aumenta la turbulencia del flujo de aire al tiempo que reduce la resistencia térmica en la superficie de la aleta.
En comparación con los tubos con aletas sólidas y simples, los tubos con aletas dentadas ofrecen:
- Mayores coeficientes de transferencia de calor.
- Eficiencia térmica mejorada del lado del gas
- Mejor rendimiento en condiciones de incrustación
- Requisitos de tamaño de equipo reducido
- Menores costos operativos generales
- Eficiencia de recuperación de calor mejorada
Para sistemas de recuperación de calor de alta temperatura, ASTM SA213 T22 es uno de los materiales más especificados debido a su excelente retención de fuerza y resistencia a la corrosión.
Características clave
Excelente resistencia a altas temperaturas
La composición de aleación de cromo-molibdeno proporciona una excelente resistencia a la fluencia y estabilidad mecánica a temperaturas de funcionamiento elevadas.
Rendimiento de transferencia de calor mejorado
Las aletas dentadas crean turbulencia controlada, aumentando las tasas de transferencia de calor en comparación con los diseños de aletas sólidas convencionales.
Integridad de soldadura superior
La soldadura por resistencia de alta frecuencia garantiza una unión metalúrgica continua entre la aleta y el tubo, minimizando la resistencia al contacto térmico.
Resistencia a la oxidación y a la incrustación
El contenido de cromo mejora la resistencia a la oxidación y la incrustación en entornos de gases de combustión de alta temperatura.
Larga vida útil
Diseñado para operación continua en procesos industriales severos donde la confiabilidad y la eficiencia térmica son críticas.
Opciones de diseño flexibles
Disponible en dimensiones, configuraciones de aletas y combinaciones de materiales personalizados para adaptarse a los requisitos de procesos específicos.
Aplicaciones típicas
Los tubos con aletas dentadas ASTM SA213 T22 se utilizan comúnmente en:
- Economizadores de calderas
- Precalentadores de aire
- Generadores de vapor con recuperación de calor (HRSG)
- Sistemas de recuperación de calor residual
- Calentadores de proceso de refinería
- Hornos petroquímicos
- Intercambiadores de calor para plantas de energía
- Calentadores de aceite térmico
- Unidades de recuperación de gases de escape industriales
- Equipo de enfriamiento de gas de proceso
Gama de fabricación estándar
| Parámetro |
Gama estándar |
| Material del tubo base |
ASTM SA213 T22 |
| Diámetro exterior del tubo |
19,05 mm – 63,50 mm |
| Espesor de pared del tubo |
2,0 mm – 8,0 mm |
| Longitud del tubo |
Hasta 18.000 milímetros |
| Material de aleta |
Acero al carbono, Acero aleado, Acero inoxidable |
| Grosor de la aleta |
0,8 mm – 2,0 mm |
| Altura de la aleta |
8mm – 25mm |
| Paso de aleta |
3mm – 12mm |
| Densidad de aletas |
80 – 330 Aletas/Metro |
| Tipo de aleta |
Aleta soldada dentada helicoidal |
| Método de fabricación |
Soldadura por resistencia de alta frecuencia (HFW) |
Se pueden fabricar dimensiones personalizadas según las especificaciones del proyecto y los estándares internacionales.
Composición química ASTM SA213 T22
| Elemento |
Composición (%) |
| Carbono (C) |
0,05 – 0,15 |
| Manganeso (Mn) |
0,30 – 0,60 |
| Fósforo (P) |
≤ 0,025 |
| Azufre (S) |
≤ 0,025 |
| Silicio (Si) |
≤0,50 |
| Cromo (Cr) |
1,90 – 2,60 |
| Molibdeno (Mo) |
0,87 – 1,13 |
Los elementos de aleación de cromo y molibdeno contribuyen significativamente a la resistencia a altas temperaturas, la resistencia a la oxidación y el rendimiento de fluencia a largo plazo.
Propiedades mecánicas ASTM SA213 T22
| Propiedad |
Valor mínimo |
| Resistencia a la tracción |
415MPa |
| Fuerza de producción |
205MPa |
| Alargamiento |
30% |
| Dureza |
Normalmente ≤ 163 HB |
| Temperatura máxima de servicio recomendada |
Aprox. 600°C |
Las propiedades mecánicas pueden variar según las condiciones del tratamiento térmico y los requisitos de producción.
Proceso de fabricación
Nuestros tubos con aletas dentadas ASTM SA213 T22 se producen mediante un proceso de fabricación controlado:
- Inspección de materia prima entrante y verificación de certificación.
- Preparación de precisión de tubos sin costura ASTM SA213 T22.
- Producción de tiras de aletas dentadas según especificaciones de diseño.
- Bobinado continuo de aletas helicoidales.
- Soldadura por resistencia de alta frecuencia de aletas a la superficie del tubo.
- Seguimiento de cordones de soldadura y verificación de calidad.
- Inspección dimensional y pruebas de rendimiento.
- Limpieza, conservación, marcado y embalaje de superficies.
Este proceso garantiza una fuerte unión entre la aleta y el tubo y una conductividad térmica óptima.
Inspección y garantía de calidad
Cada lote se somete a procedimientos integrales de prueba e inspección para garantizar el cumplimiento de las especificaciones del cliente y los estándares internacionales.
Verificación de materiales
- Revisión del certificado de materia prima.
- Trazabilidad del número de calor
- Identificación positiva de materiales (PMI) previa solicitud

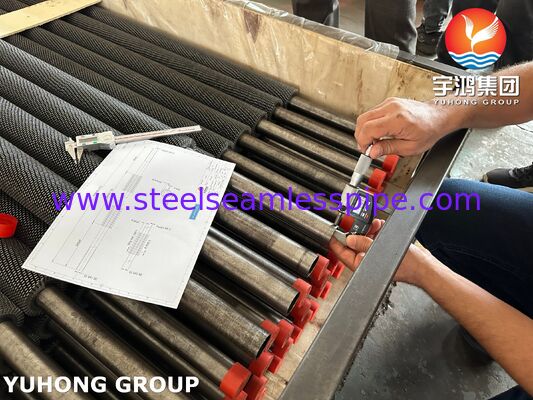

Inspección dimensional
- Medición del diámetro exterior
- Verificación del espesor de la pared
- Medición de la altura de las aletas
- Inspección del paso de aletas
- Verificación de la rectitud del tubo
- Inspección de tolerancia de longitud
Pruebas mecánicas
- Prueba de tracción
- Prueba de dureza
- Prueba de aplanamiento
- Prueba de expansión (cuando corresponda)
Ensayos no destructivos (END)
- Prueba de corrientes de Foucault (ECT)
- Pruebas ultrasónicas (UT)
- Prueba de tinte penetrante (PT)
- Pruebas de partículas magnéticas (MT) a pedido
Inspección de calidad de soldadura
- Examen de unión entre aleta y tubo
- Monitoreo continuo de soldadura
- Prueba de integridad de la fijación de las aletas
Prueba de presión
- Pruebas hidrostáticas según los requisitos de ASTM cuando se especifique.
Ventajas de los tubos con aletas dentadas ASTM SA213 T22
- Mayor área de transferencia de calor externa.
- Eficiencia térmica mejorada en aplicaciones del lado del gas
- Excelente resistencia a la deformación por fluencia
- Impacto de incrustaciones reducido en comparación con los tubos de aletas sólidas
- Rendimiento superior en entornos de alta temperatura
- Menor consumo de combustible gracias a una recuperación de calor mejorada
- Huella reducida del equipo
- Vida útil operativa extendida
Documentación disponible
Al momento del envío, se puede proporcionar la siguiente documentación:
- EN 10204 3.1 Certificado de prueba de materiales
- Informe de análisis químico
- Informe de prueba mecánica
- Informe de inspección dimensional
- Informe de prueba hidrostática
- Informe PMI (opcional)
- Informes de END
- Lista de embalaje
- Certificado de conformidad
¿Por qué elegir nuestros tubos con aletas dentadas ASTM SA213 T22?
Nuestros tubos con aletas dentadas están diseñados para maximizar la eficiencia térmica y al mismo tiempo mantener una durabilidad excepcional en condiciones operativas severas. A través de tecnología de soldadura avanzada, estricto control de calidad y completa trazabilidad de materiales, suministramos soluciones de tubos con aletas que cumplen con los exigentes requisitos de generación de energía, procesamiento petroquímico, operaciones de refinería y sistemas de recuperación de calor industrial en todo el mundo.
Ya sea que su proyecto requiera dimensiones estándar o diseños de tubos con aletas totalmente personalizados, nuestros tubos con aletas dentadas ASTM SA213 T22 ofrecen un rendimiento confiable de transferencia de calor, costos de mantenimiento reducidos y valor operativo a largo plazo.
