Tubos de aleta dentados ASTM A213 TP304
Descripción general del producto
Los tubos de aletas dentadas ASTM A213 TP304 son componentes de transferencia de calor de primera calidad diseñados para maximizar el rendimiento térmico en aplicaciones industriales exigentes. Fabricados con tubos de acero inoxidable sin costura ASTM A213 TP304 como material base, estos tubos con aletas incorporan aletas dentadas enrolladas helicoidalmente y soldadas continuamente que mejoran significativamente la eficiencia de la transferencia de calor y reducen las tendencias a la contaminación.
El diseño de aletas dentadas crea una turbulencia controlada en la corriente de gas, mejorando los coeficientes de transferencia de calor y permitiendo una recuperación de energía térmica más eficiente en comparación con las configuraciones de aletas sólidas convencionales. Combinados con la excelente resistencia a la corrosión y a la oxidación del acero inoxidable TP304, estos tubos se utilizan ampliamente en intercambiadores de calor, economizadores, intercambiadores de calor enfriados por aire, sistemas de recuperación de calor residual, plantas petroquímicas e instalaciones de generación de energía.
Los tubos de aletas dentadas ASTM A213 TP304 brindan un excelente equilibrio entre resistencia a la corrosión, resistencia mecánica, eficiencia térmica y confiabilidad operativa a largo plazo en entornos de temperatura moderada y elevada.
Características clave
- Fabricado con tubos de acero inoxidable sin costura ASTM A213 TP304.
- Diseño de aleta dentada enrollada helicoidalmente y soldada continuamente
- Rendimiento de transferencia de calor mejorado mediante mayor turbulencia
- Excelente resistencia a la corrosión atmosférica y de proceso.
- Resistencia superior a la oxidación a temperaturas elevadas.
- Reducción de incrustaciones y limpieza más fácil en comparación con los diseños de aletas simples
- Menor caída de presión que muchas configuraciones de aletas convencionales
- Adecuado para corrientes de gases corrosivos y ambientes húmedos.
- Larga vida útil con requisitos mínimos de mantenimiento.
Aplicaciones típicas
Intercambiadores de calor
- Intercambiadores de calor de carcasa y tubos
- Intercambiadores de calor de gas a líquido
- Recuperadores de calor de proceso
Generación de energía
- Economizadores de calderas
- Generadores de vapor con recuperación de calor (HRSG)
- Sistemas de recuperación de calor residual.
Industria petroquímica
- Calentadores de proceso de refinería
- Sistemas de refrigeración petroquímicos.
- Instalaciones de tratamiento de gases
Plantas de Procesos Industriales
- Unidades de procesamiento químico
- Plantas fertilizantes
- Instalaciones de procesamiento de alimentos
- Sistemas de producción farmacéutica.
Ventajas del diseño de aletas dentadas
A diferencia de las aletas sólidas convencionales, las aletas dentadas contienen segmentos cortados con precisión a lo largo del borde de la aleta. Estas interrupciones en la estructura de las aletas crean turbulencias localizadas que alteran continuamente la capa límite térmica que rodea el tubo.
Los beneficios incluyen:
- Mayores coeficientes de transferencia de calor.
- Eficiencia térmica mejorada
- Reducción de la acumulación de polvo
- Mejor rendimiento en entornos con gases sucios
- Mayor resistencia a las incrustaciones
- Menores costos operativos
- Mejores tasas de recuperación de energía
Proceso de fabricación
Los tubos de aletas dentadas ASTM A213 TP304 se producen enrollando helicoidalmente tiras de aletas dentadas de acero inoxidable alrededor de un tubo base TP304. La raíz de la aleta se suelda continuamente a la superficie del tubo mediante tecnología de soldadura por resistencia de alta frecuencia, lo que garantiza una excelente conductividad térmica e integridad mecánica.
El proceso de fabricación proporciona:
- Unión metalúrgica continua
- Geometría de aleta uniforme
- Espaciado constante de aletas
- Alta estabilidad estructural
- Excelente rendimiento de transferencia de calor
Rango de tamaño estándar
Las siguientes dimensiones representan capacidades de fabricación comunes. Se pueden suministrar configuraciones personalizadas según los requisitos de diseño térmico.
| Parámetro |
Gama estándar |
| Diámetro exterior del tubo base |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Espesor de pared del tubo base |
1,2 mm – 6,0 mm |
| Longitud del tubo |
Hasta 25.000 mm |
| Altura de la aleta |
8mm – 25mm |
| Grosor de la aleta |
0,3 mm – 1,2 mm |
| Paso de aleta |
3 FPI – 12 FPI |
| Diámetro total del tubo con aletas |
Hasta 120mm |
| Material de aleta |
TP304, TP304L, TP316, TP316L o aleación especificada |
Composición química ASTM A213 TP304
| Elemento |
Composición (%) |
| Carbono (C) |
≤ 0,08 |
| Manganeso (Mn) |
≤ 2,00 |
| Fósforo (P) |
≤ 0,045 |
| Azufre (S) |
≤ 0,030 |
| Silicio (Si) |
≤ 1,00 |
| Cromo (Cr) |
18.00 – 20.00 |
| Níquel (Ni) |
8.00 – 11.00 |
| Nitrógeno (N) |
≤ 0,10 |
La composición química cumple con los requisitos ASTM A213 TP304.
Propiedades mecánicas ASTM A213 TP304
| Propiedad |
Valor mínimo |
| Resistencia a la tracción |
515 MPa (75 ksi) |
| Límite elástico (compensación del 0,2 %) |
205 MPa (30 ksi) |
| Alargamiento |
35% |
| Dureza |
≤ 90 HRB (típico) |
| Módulo de elasticidad |
Aproximadamente 193 GPa |
Las propiedades mecánicas se aplican al material del tubo base TP304.
Inspección y pruebas
Cada tubo de aleta dentada ASTM A213 TP304 se puede inspeccionar de acuerdo con las especificaciones del proyecto y los requisitos de calidad internacionales.
Verificación de materiales
- Revisión de certificación de materia prima
- Identificación positiva de materiales (PMI)
- Análisis químico con espectrómetro.
Inspección dimensional

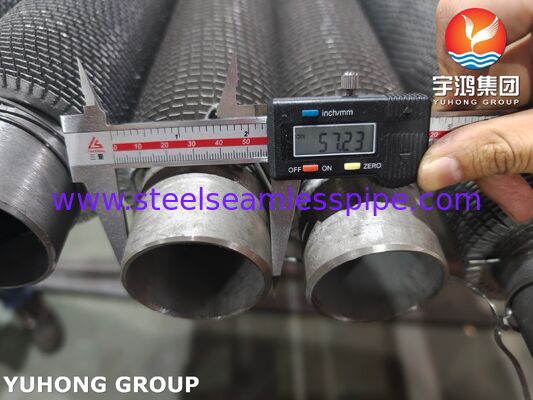

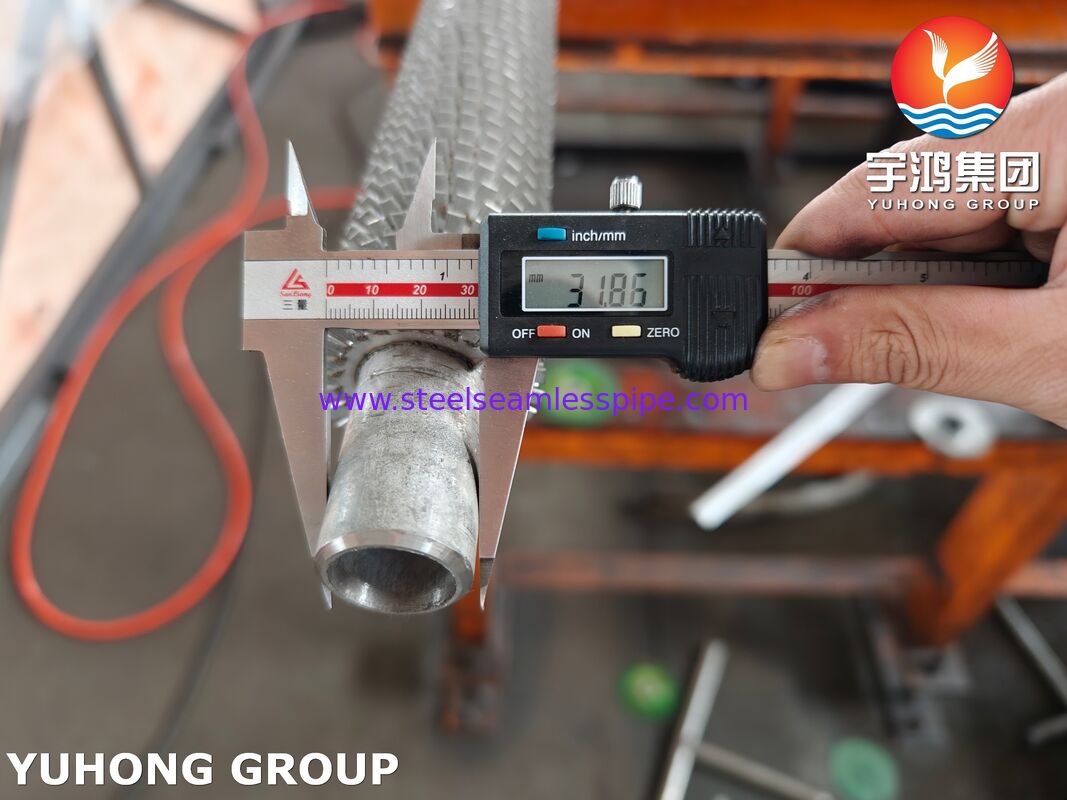

- Medición del diámetro exterior del tubo
- Verificación del espesor de la pared
- Inspección de longitud de tubo

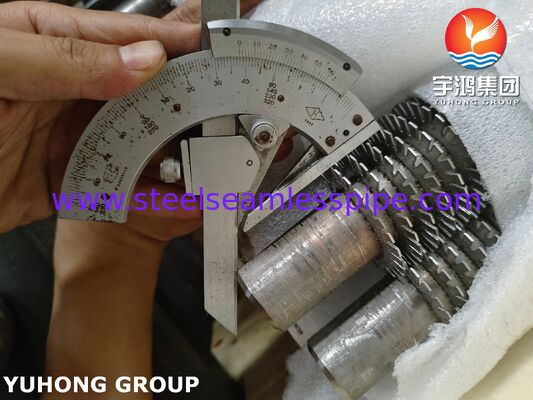

- Medición de la altura de las aletas
- Verificación del paso de las aletas

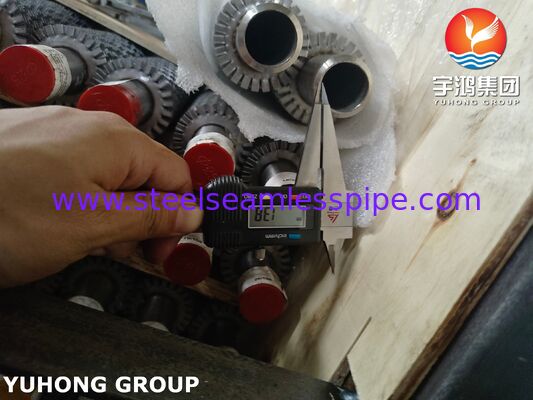

- Inspección general del diámetro de las aletas
Pruebas mecánicas
- Pruebas de tracción
- Prueba de dureza
- Prueba de aplanamiento
- Prueba de quema
Ensayos no destructivos (END)
- Prueba de corrientes de Foucault (ECT)
- Pruebas ultrasónicas (UT)
- Pruebas de líquidos penetrantes (PT)
- Inspección visual
Examen de calidad de soldadura
- Inspección de soldadura de aleta a tubo
- Verificación continua de soldadura
- Pruebas de integridad de enlace
Prueba de presión
- Prueba hidrostática
- Pruebas neumáticas bajo pedido
Beneficios de los tubos de aletas dentadas ASTM A213 TP304
Excelente resistencia a la corrosión
El acero inoxidable TP304 ofrece una excelente resistencia a la oxidación, la humedad, la corrosión atmosférica y muchos medios de procesos industriales.
Mayor eficiencia de transferencia de calor
La geometría de las aletas dentadas altera las capas límite y mejora el rendimiento térmico en comparación con los diseños de aletas simples.
Riesgo de contaminación reducido
Los bordes de las aletas segmentadas minimizan la acumulación de polvo y mejoran las características de autolimpieza en aplicaciones del lado del gas.
Fiabilidad a largo plazo
La construcción soldada continua garantiza una fuerte fijación de las aletas y un rendimiento confiable en condiciones de ciclos térmicos.
Menores costos operativos
La eficiencia mejorada de la recuperación de calor contribuye a reducir el consumo de combustible y mejorar el rendimiento general de la planta.
Estándares de calidad
La fabricación y la inspección se pueden realizar de acuerdo con:
- ASTM A213
- ASMESA213
- ASME Sección I y VIII
- Requisitos de TEMA
- Normas EN 10216
- Especificaciones de ingeniería del cliente
- Requisitos de inspección de terceros
Las inspecciones de terceros disponibles incluyen:
- SGS
- TUV
- Bureau Veritas (BV)
- DNV
- ABS
- Registro de Lloyd
¿Por qué elegir los tubos de aletas dentadas ASTM A213 TP304?
Los tubos de aletas dentadas ASTM A213 TP304 brindan una solución altamente eficiente para sistemas industriales de transferencia de calor que requieren resistencia a la corrosión, rendimiento térmico mejorado y estabilidad operativa a largo plazo. Su avanzada geometría de aletas dentadas mejora la recuperación de calor y minimiza la contaminación, lo que los hace ideales para intercambiadores de calor, economizadores, enfriadores de aire y sistemas de recuperación de calor residual que operan en entornos industriales exigentes. Al combinar la durabilidad comprobada del acero inoxidable TP304 con la tecnología de aletas optimizada, estos tubos ofrecen eficiencia, confiabilidad y valor de ciclo de vida superiores para las industrias modernas de energía y procesos.
