Resumen del producto
ASTM A335 P22 Tubos de aleta tachonada son componentes de transferencia de calor de aleación de acero de primera calidad diseñados específicamente para el servicio de alta temperatura y alta presión.Fabricado a partir de acero de aleación ferrítica sin soldadura ASTM A335, grado P22, estos tubos están equipados con pernos sólidos que son soldados uniformemente alrededor de la superficie del tubo,aumentar significativamente el área de transferencia de calor efectiva manteniendo una excelente integridad mecánica.
La composición cromo-molibdeno del acero P22 proporciona una resistencia superior a la oxidación, resistencia al arrastramiento y rendimiento a altas temperaturas,haciendo de estos tubos con tapones una opción ideal para entornos operativos severos donde los tubos con aletas convencionales pueden sufrir erosión o incrustación.
Los tubos de aleta con tacho se instalan ampliamente en calderas, calentadores a fuego, unidades de recuperación de calor residual, hornos petroquímicos, calderas de lecho fluidizado, incineradores,y calentadores de proceso de refinería donde la durabilidad y la larga vida útil son esenciales.
Características
- Fabricado a partir de acero aleado sin soldadura de la clase P22 ASTM A335.
- Excelente resistencia al arrastramiento a temperaturas elevadas
- Alta resistencia a la oxidación y al descascaramiento
- Rendimiento superior de fatiga térmica
- La soldadura de puntas proporciona una resistencia mecánica excepcional
- Excelente resistencia a la erosión en ambientes de gases contaminados
- Apto para aplicaciones de ciclos térmicos severos
- Una vida útil más larga con un mantenimiento reducido
- Mejora de la eficiencia de transferencia de calor
- Diseñados para el funcionamiento continuo a altas temperaturas
Aplicaciones típicas
Los tubos de aleta con tapones ASTM A335 P22 se utilizan ampliamente en:
- Calentadores con fuego
- Calderas de recuperación de calor residual (WHRB)
- Oficios de producción de petróleo
- Calderas de lecho fluidizado (CFB y BFB)
- Calentadores para refinerías
- Calderas de vapor
- Productos para el consumo humano
- Generadores de vapor de recuperación de calor (HRSG)
- Unidades de recuperación de azufre
- Calentadores térmicos de aceite
- Plantas de cemento
- Instalaciones de generación de energía
Proceso de fabricación
Los tubos de aleta con tapones se producen mediante un proceso de soldadura por resistencia automatizado en el que los tapones individuales de acero se soldan permanentemente en la superficie exterior del tubo P22 sin costura.
Las etapas de fabricación incluyen:
- Inspección de las materias primas
- Corte y preparación de los extremos de los tubos
- Soldadura automática de puntas
- Verificación de la integridad de la soldadura
- Inspección de rectitud
- Medida de las dimensiones
- Tratamiento térmico (si se especifica)
- Limpieza de las superficies
- Inspección final
- Embalaje de protección
El producto terminado ofrece una excelente resistencia a la unión y una distribución uniforme de los pernos para una transferencia de calor constante.
Rango de tamaño estándar
Las siguientes dimensiones representan capacidades de fabricación comunes.
Tubos de base
| Punto de trabajo |
Rango de acción |
| Diámetro exterior |
25.4 mm 219.1 mm (1" 8") |
| espesor de la pared |
2.5 mm 18 mm |
| Duración del tubo |
Hasta 18 000 mm |
| Normas de materiales |
Las condiciones de ensayo y de ensayo deben ser las siguientes: |
| Fabricación |
Sin costura |
Dimensiones de las puntas
| Punto de trabajo |
Rango típico |
| Diámetro de las puntas |
6 mm 15 mm |
| Altura de las puntas |
10 mm 35 mm |
| Pista de los caballos |
8 mm 30 mm |
| Materiales para el casco |
Acero de carbono / acero de aleación (por condiciones de servicio) |
Las dimensiones personalizadas están disponibles según las especificaciones del proyecto.
Composición química ASTM A335 P22
| El elemento |
Composición (%) |
| El carbono (C) |
0.05 ¢0.15 |
| Manganeso (Mn) |
0.30 ¢ 0.60 |
| El silicio (Si) |
El máximo es 0.50 |
| Fósforo (P) |
El máximo es 0.025 |
| El sulfuro (S) |
El máximo es 0.025 |
| El cromo (Cr) |
1.90 ¢2.60 |
| El molybdeno (Mo) |
0.87 ¢1.13 |
Propiedades mecánicas de la norma ASTM A335 P22
| Propiedad |
Valor |
| Resistencia a la tracción |
≥ 415 MPa |
| Fuerza de rendimiento |
≥205 MPa |
| Elongado |
≥ 30% |
| Dureza |
De acuerdo con los requisitos de la norma ASTM A335. |
| Temperatura de servicio |
Hasta aproximadamente 600°C (dependiendo de la aplicación) |
La aleación cromo-molibdeno proporciona una excelente resistencia a la arrastramiento a largo plazo bajo temperaturas de funcionamiento elevadas.
Inspección y ensayo
Cada lote de tubos ASTM A335 P22 con aletas con tacho puede someterse a inspecciones de calidad exhaustivas para garantizar el cumplimiento de las especificaciones del cliente y las normas internacionales.
Los métodos de inspección típicos incluyen:
Inspección de las materias primas
- Identificación del material
- Verificación del certificado de ensayo de molino (MTC)
- PMI (identificación positiva del material)
Inspección dimensional

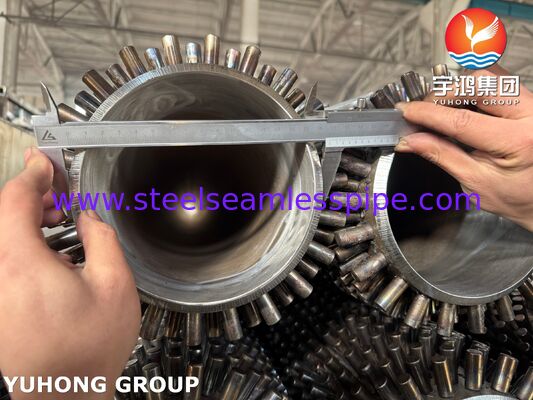

- Diámetro exterior

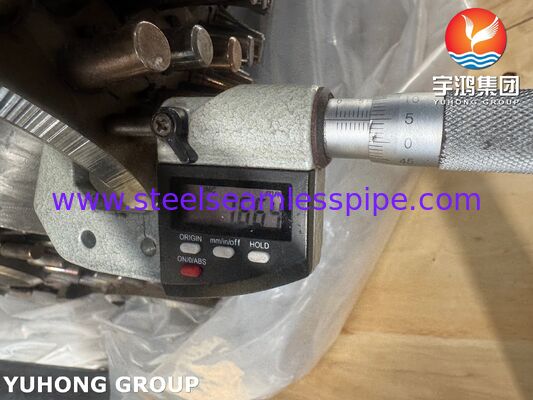

- espesor de la pared
- Duración del tubo
- Espaciamiento entre los cañones

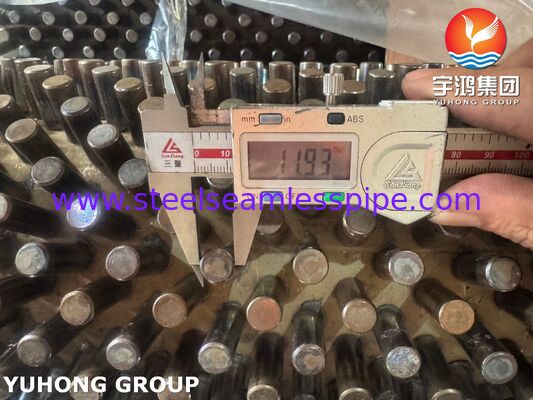

- Altura de las puntas
- Alineación de las puntas
- Medición de la rectitud
Pruebas mecánicas
- Prueba de tracción
- Prueba de aplanamiento
- Prueba de dureza
- Prueba de curvatura (cuando sea necesario)
Pruebas no destructivas
- Prueba hidrostática
- Prueba de corriente de Eddy
- Pruebas ultrasónicas (UT)
- Inspección de partículas magnéticas (MPI)
- Inspección de penetración de colorantes (PT) para los pernos soldados
- Inspección visual de las soldaduras de puntas
Inspección de la calidad de las soldaduras
- Examen de la integridad de la soldadura
- Pruebas de arranque de perno (cuando se especifique)
- Verificación de los parámetros de soldadura
Inspección de la superficie
- Examen del acabado de la superficie
- Inspección de la oxidación
- Detección de defectos
- Inspección de los envases
Ventajas de los tubos de aleta con tacho ASTM A335 P22
En comparación con los tubos simples convencionales, los tubos con aletas con tapones P22 proporcionan:
- Aumento de la superficie externa de transferencia de calor
- Mayor eficiencia térmica
- Excelente resistencia a las descargas térmicas
- Rendimiento sobresaliente en corrientes de gas abrasivo
- Reducción de la acumulación de cenizas en comparación con las aletas continuas
- Costos de mantenimiento más bajos
- Duración de vida útil más larga
- Rendimiento fiable bajo alta presión y temperatura
- Excelente resistencia a la deformación por arrastramiento
- Mejora de la eficiencia de las calderas y hornos
Garantizar la calidad
Nuestros tubos ASTM A335 P22 de aleta con tacho se fabrican bajo estrictos sistemas de gestión de calidad para garantizar un rendimiento y una fiabilidad consistentes del producto.La producción y la inspección pueden llevarse a cabo de acuerdo con las normas internacionales y los requisitos del proyecto del cliente.La trazabilidad del material, el control de calidad de la soldadura y las pruebas integrales se mantienen durante todo el proceso de fabricación para ofrecer productos adecuados para aplicaciones industriales exigentes.

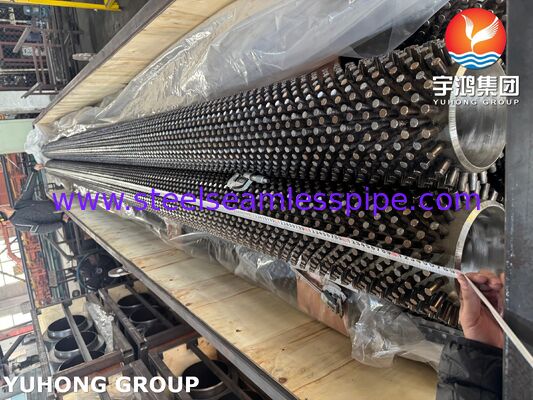

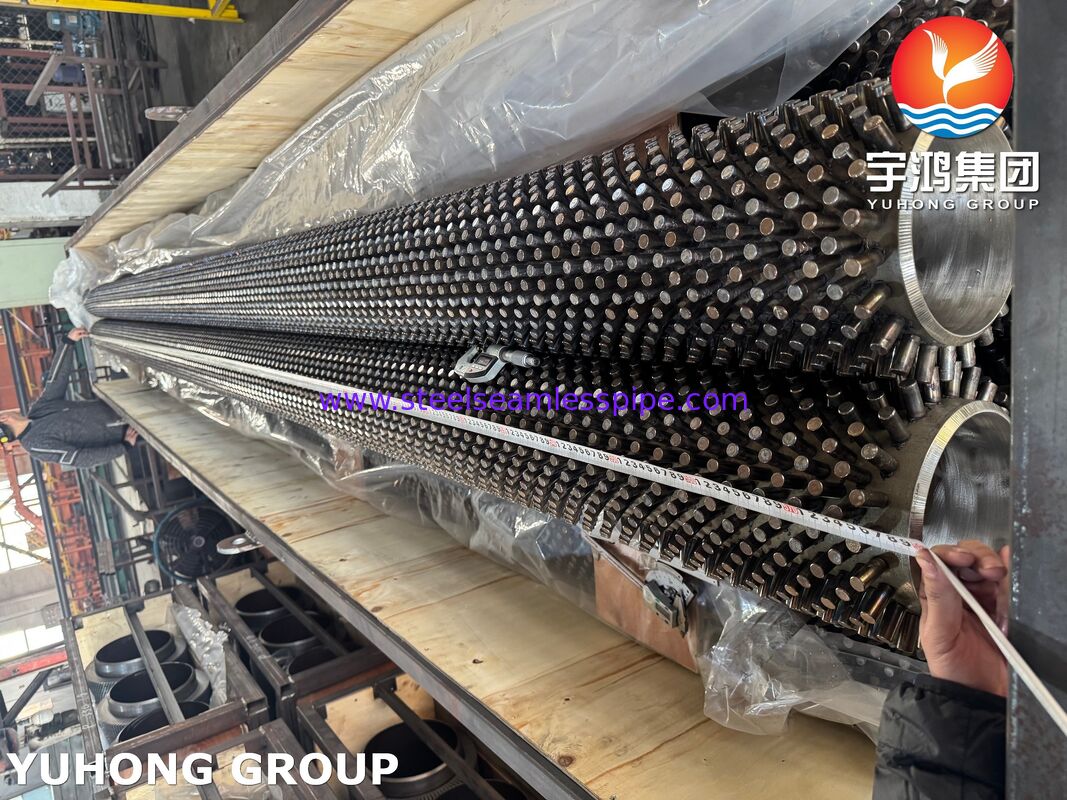

Embalaje y entrega
Los productos están cuidadosamente empaquetados para evitar daños mecánicos y corrosión durante el transporte.
Las opciones de embalaje incluyen:
- De acero
- Cajas de madera
- Envases aptos para la exportación
- Capas de extremo de plástico
- Envase a prueba de humedad
- Embalaje personalizado a petición
¿Por qué elegir nuestros tubos de aleta con tacho ASTM A335 P22?
- Fabricante experimentado de soluciones industriales de tubos con aletas
- Equipo avanzado de soldadura automática de pernos
- Estricto control de calidad durante toda la producción
- Fabricación a medida según las especificaciones del proyecto
- Expertos en materiales de aleación de alta temperatura
- Servicios integrales de inspección y ensayo
- Entrega mundial confiable
- Apoyo técnico para aplicaciones de intercambiadores de calor, calderas y calentadores a fuego
Nuestros tubos ASTM A335 P22 están diseñados para ofrecer un rendimiento de transferencia de calor confiable, excelente resistencia a condiciones de servicio de alta temperatura,y vida útil extendida del equipo en la generación de energía, aplicaciones petroquímicas, de refinería y de calefacción industrial.
